前言

世间万物离不开空气，阳光和水。作为智慧生物的人类更是脱离不开水这个物质。地球作为生命的初始之地，为人类赖以生存的环境提供了有着丰富的水资源。水是生命的源泉，人们对水的需求仅次于氧气。平常喝水可以促进身体的新陈代谢。这是因为体内的新陈代谢过程几乎离不开水的参与，今天给大伙带来了这款红马智能杯垫可以很方便的提醒用户喝水，时时精确统计喝水量。让你的身体健康变得更加合理科学。

一：开箱篇

这是一款由深圳市鑫亿科技开发有限公司研发的智能杯垫。它的出现弥补了以往人们对喝水细节方面的认知。对日常喝水起到科学智能的提醒和统计。产品外包装比较简单印有智能杯垫（Health Mate)，让人刚开始摸不清头脑这里面到底是啥高科技产品呢？

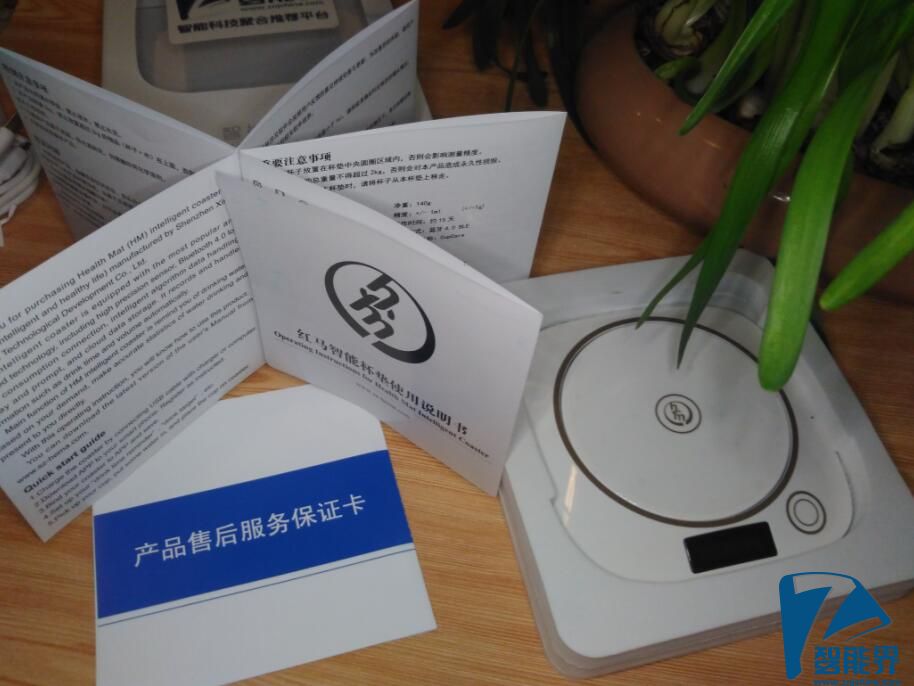

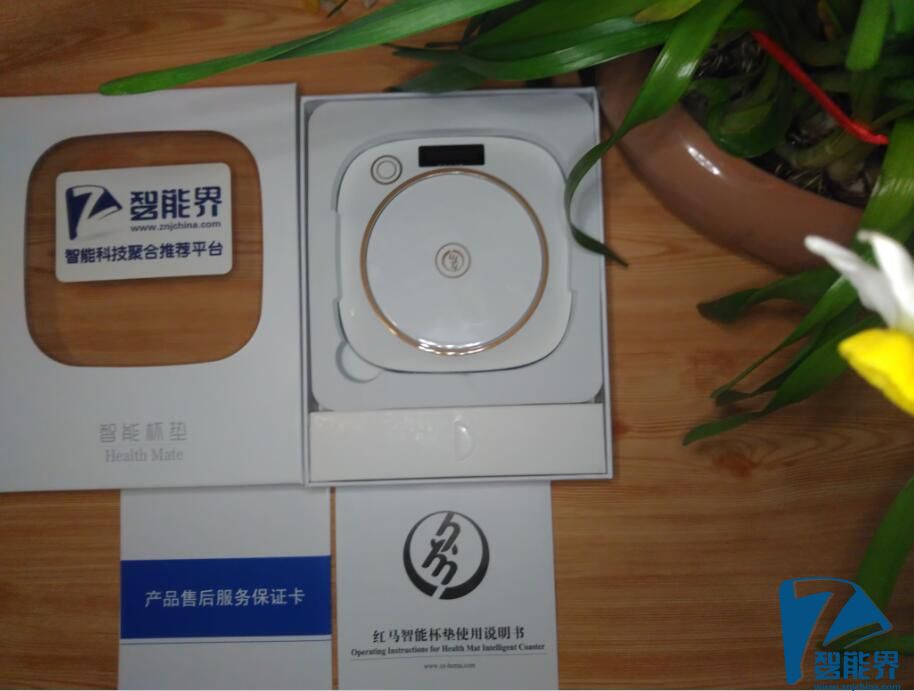

打开外包装后，里面的内容物也比较简单：一个四四方方的杯垫，一根1米长的充电数据线，一张说明书和保修卡。

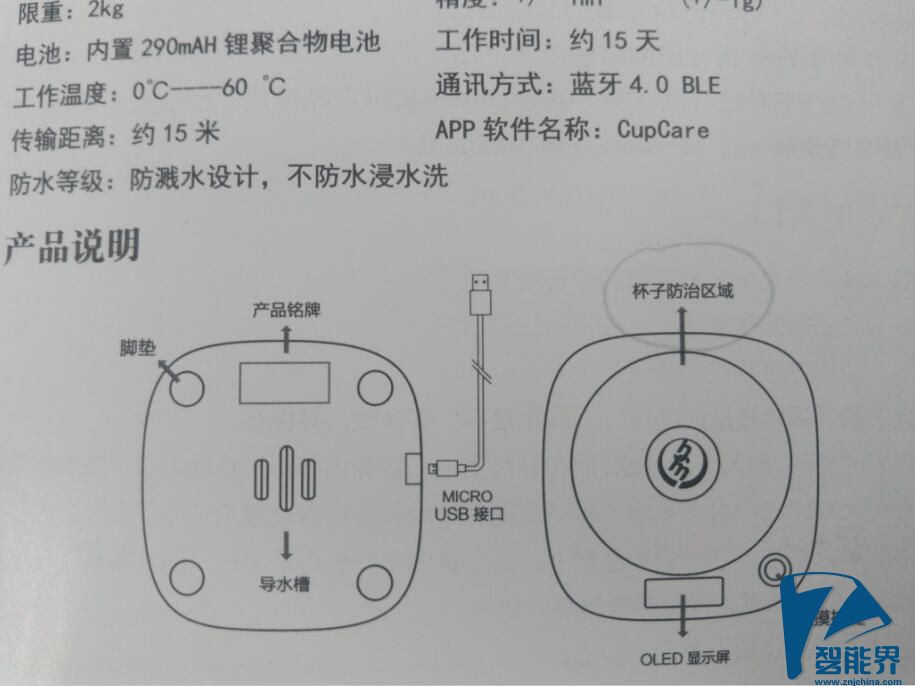

说明书非常详细,正反中英文描述共有9页说明，仔细看了一下发现产品说明印刷有些错误，比如这个杯子放置区域打印成：杯子防治区域。

产品规格：

尺寸：110mm*110mm*15mm.

净重：140g.

限重：2kg.

精度：+/-1ml (+/-1g).

电池：内置290mAH锂聚合物电池.

工作时间：约15天.

工作温度：0°C~60°C.

通讯方式：蓝牙4.0BLE.

传输距离：约15米,

APP软件名称：CupCare.

防水等级：防溅水设计，不防水浸水洗.

由于这是一款称重产品，内部有着非常精密的传感器（后面拆机环节会特别说明），所以杯垫主体采用防碰撞材料密度很高的的泡棉包裹着，不至于在快递物流过程中磕碰摔坏。可见厂家在细节的地方时分注视。

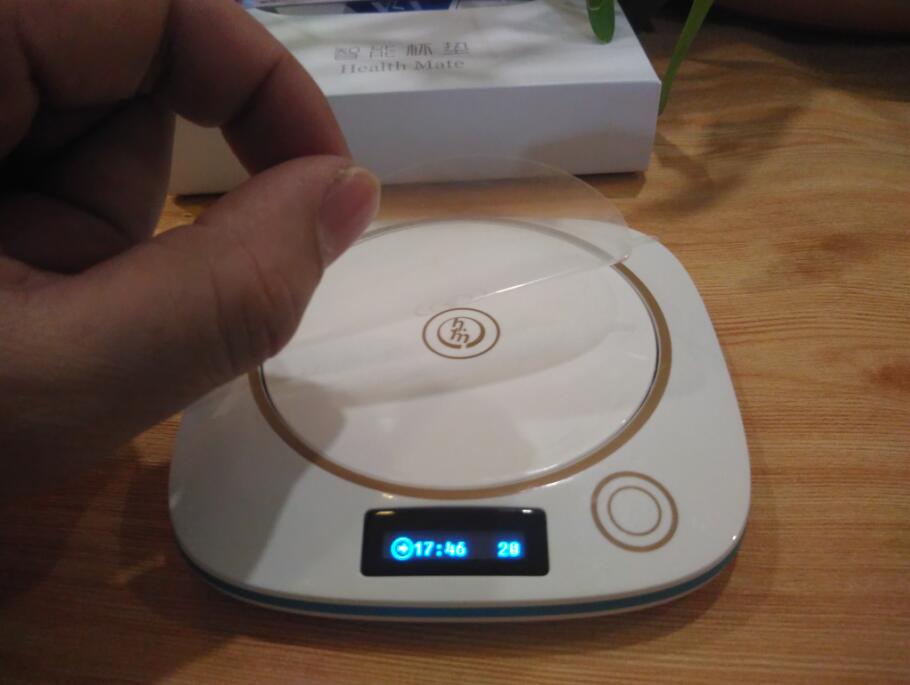

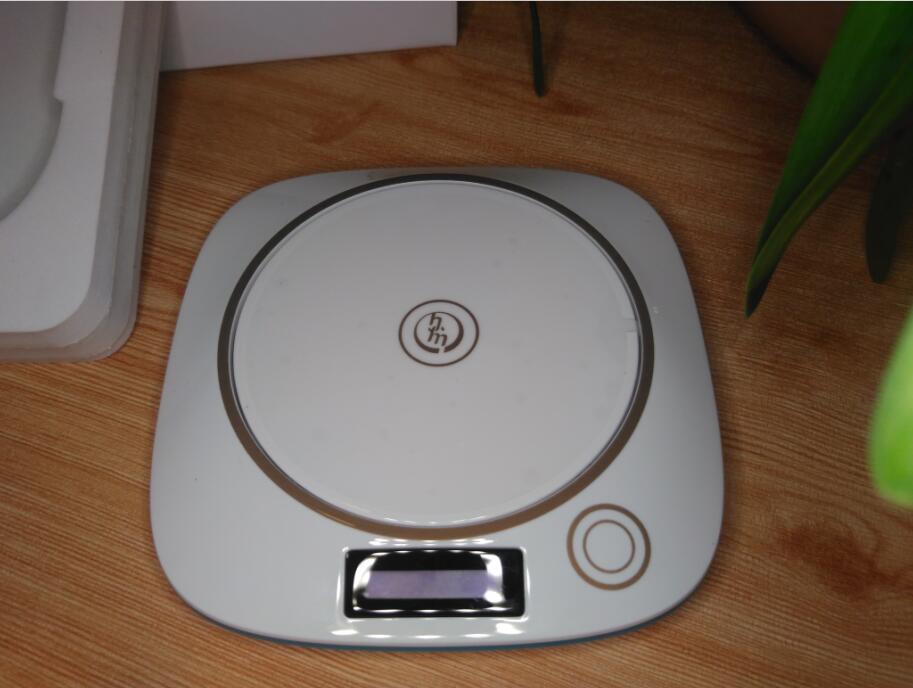

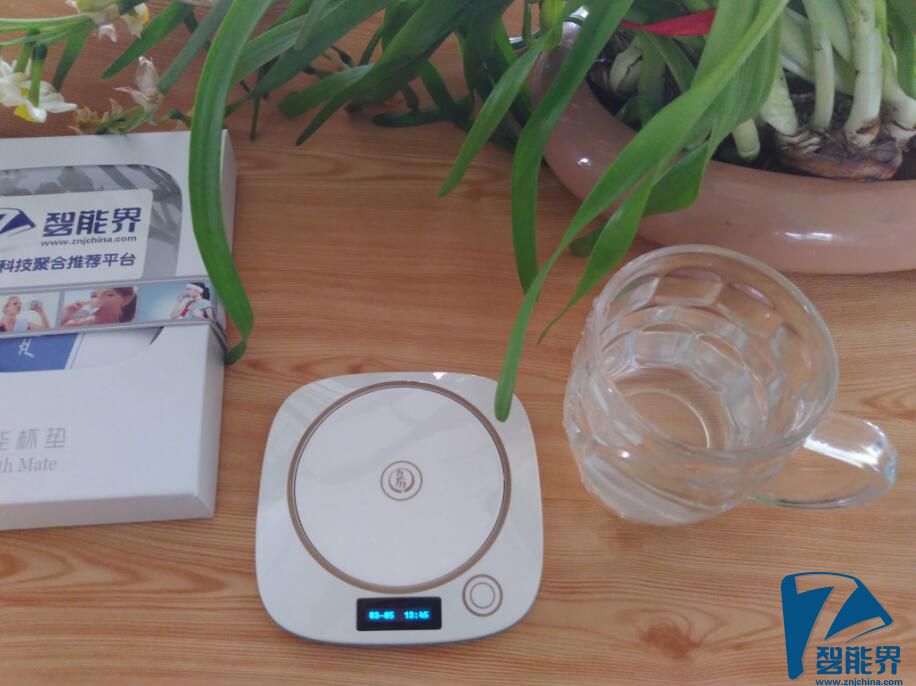

杯垫正面：一个30mm*10mm显示屏，在它的右侧则是一个触摸按键位置。大大的红马LOGO品牌位于杯垫正中央。

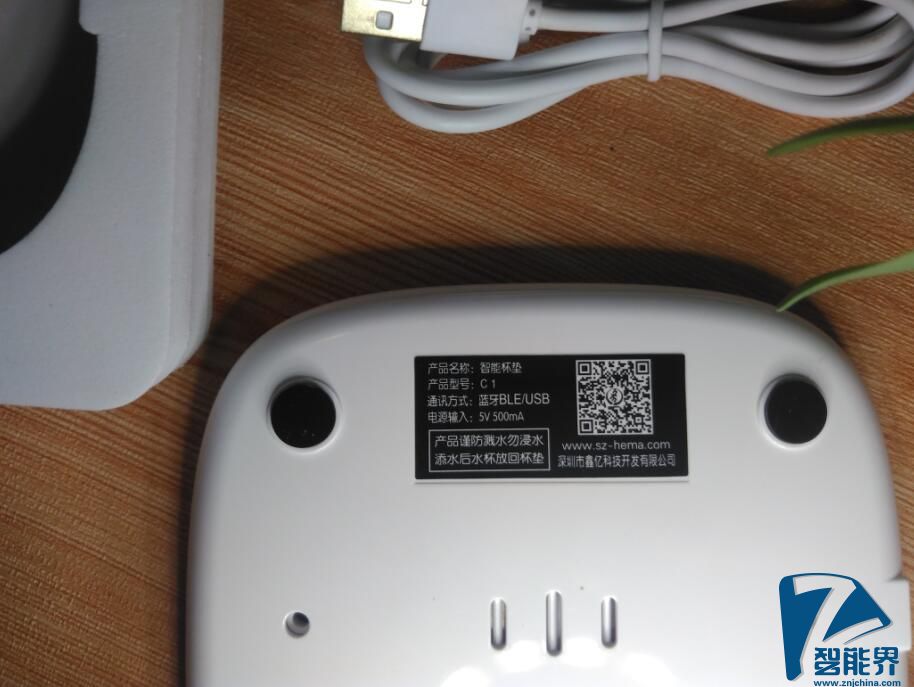

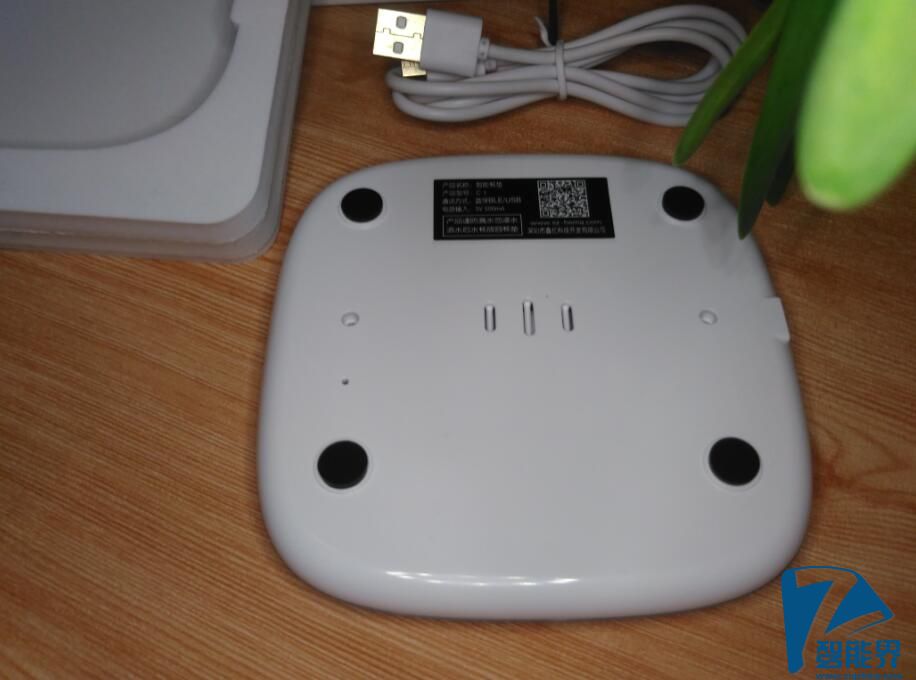

杯垫背面：四个防滑脚垫均匀的分布在四周，以及一个产品信息参数铭牌贴付在上方。

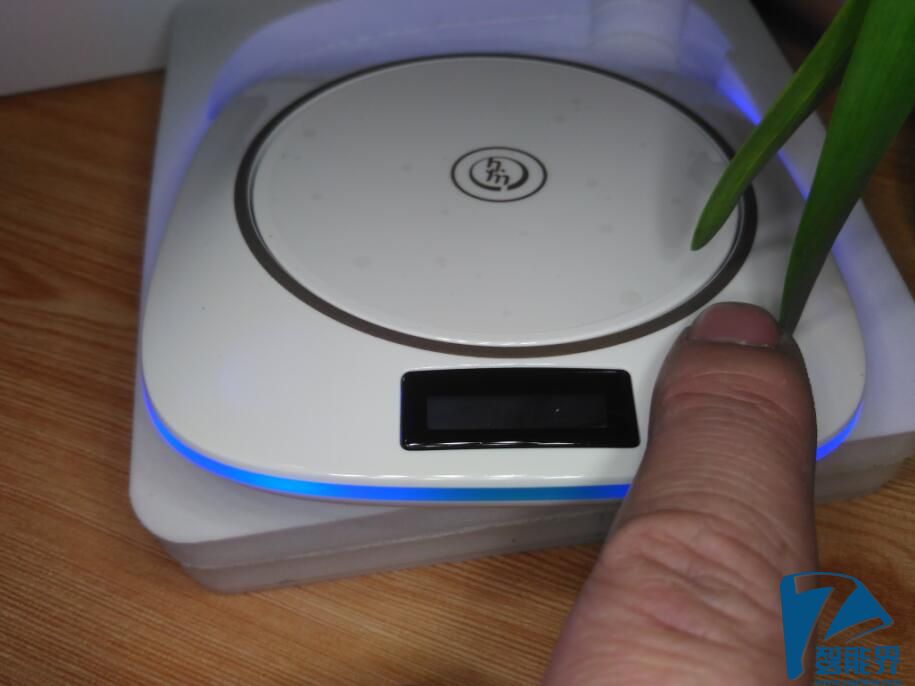

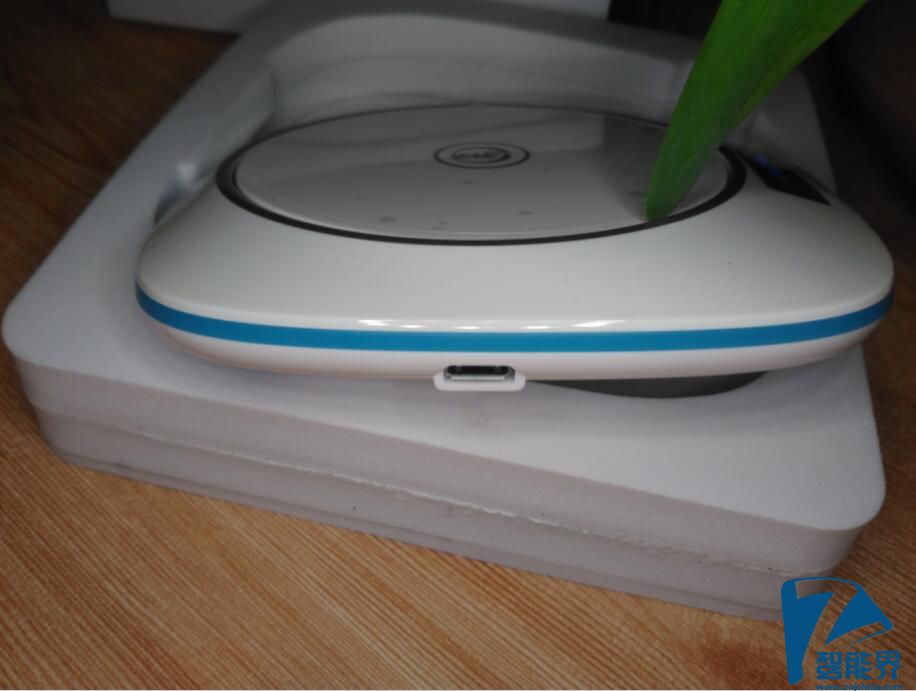

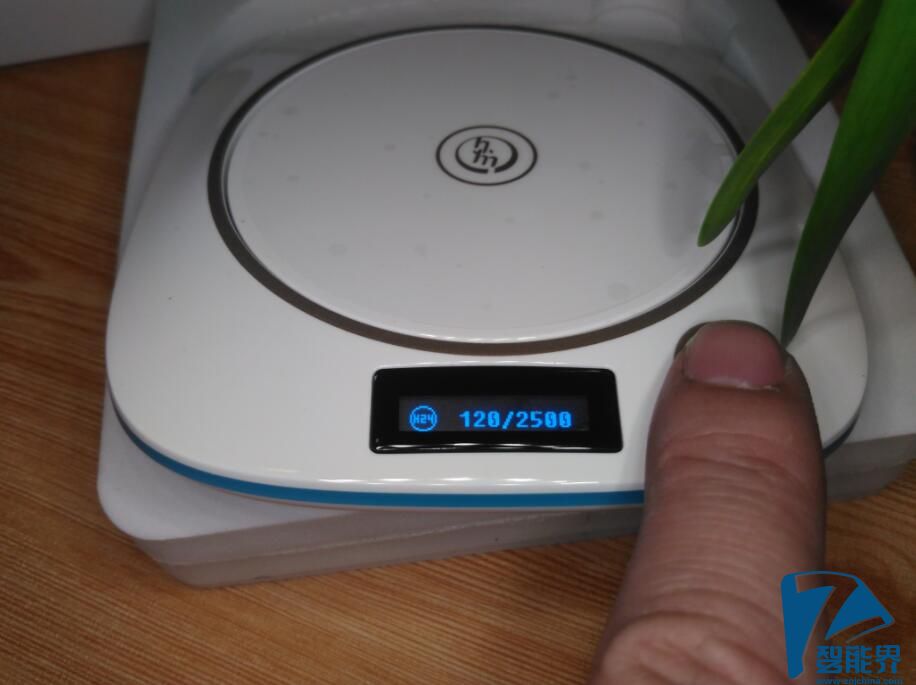

杯垫侧面：唯一一个充电接口采用mirco usb方式通过附带的充电线进行充电，原包装没带充电头可以通过手机充电器5V/1A就可以实现。该产品功耗确实比较小待机那是相当的长，到目前为止使用8天了依旧能正常工作未出现电量不足提示。单键触控部分通过人体手指触摸就可以实现首次开机以及日后菜单选择。同时伴随着四周蓝色彩灯亮起非常的醒目。给这个杯垫起到画龙点睛的作用，产品不至于太过单调而失去用户对它的吸引度。

二：拆机篇

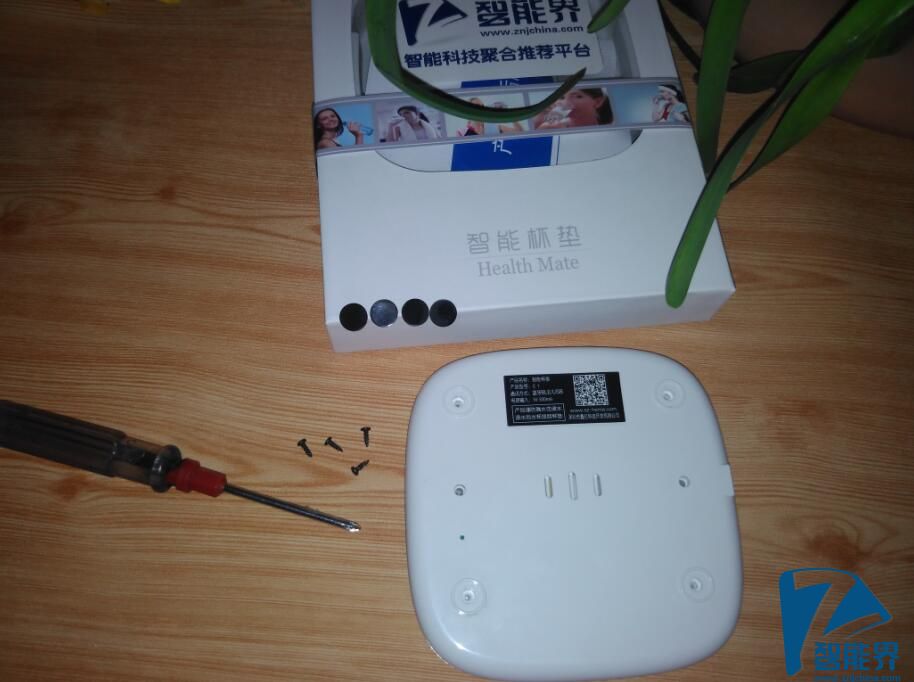

为了探究该产品内部结构和工作原理，在使用几天后趁着有点时间动手拆解具体讲解一下内部构造。底部四个防滑脚垫采用双面胶粘附，随手揭开就露出四颗螺丝一个字“拆”。

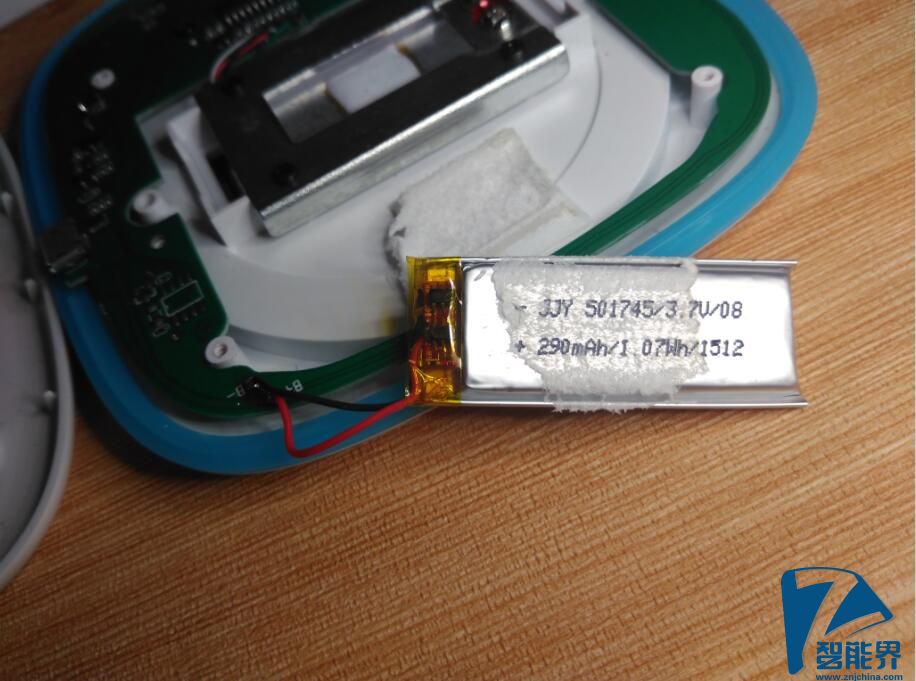

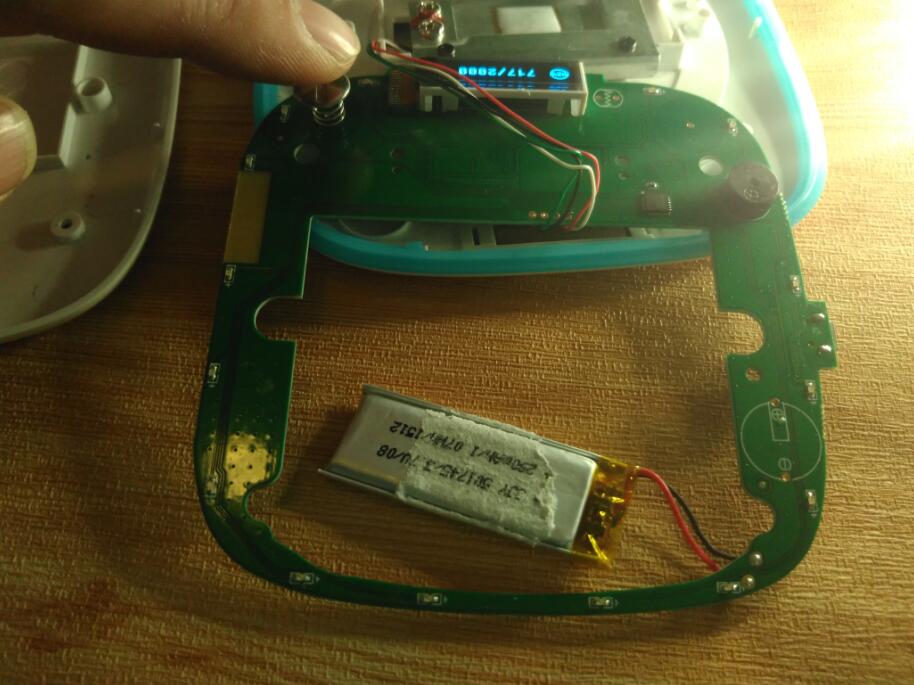

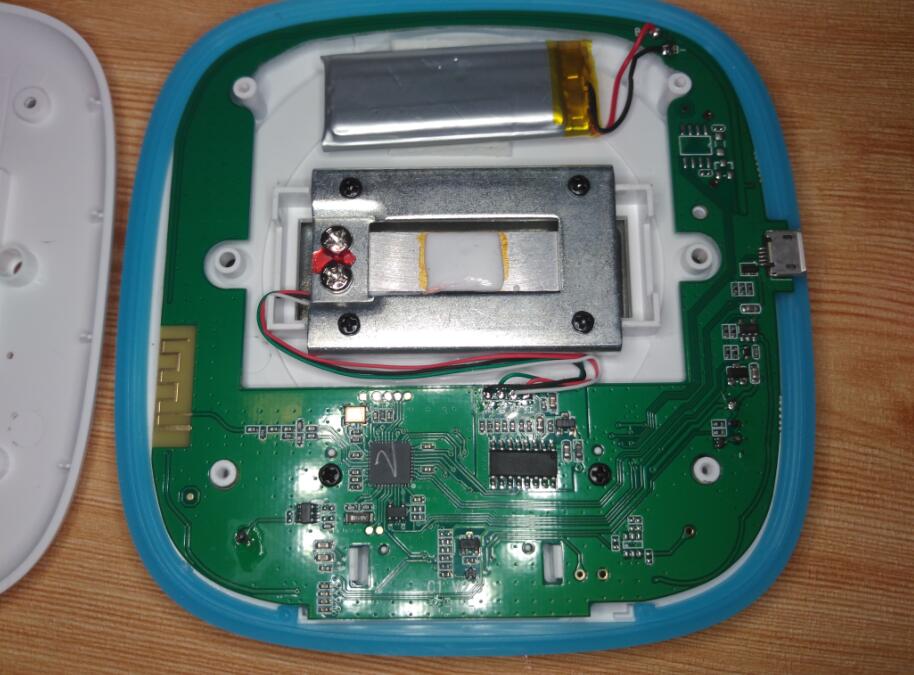

近距离观察内部所有零件。首先映入眼前的是这个带有保护板的锂电池标称：3.7V/290mAH.按照官方给出的数据;充满一次电可以连续使用上15天左右，可见产品在设计功耗方面控制的相当不错，一个月只需充两次电非常的方便。

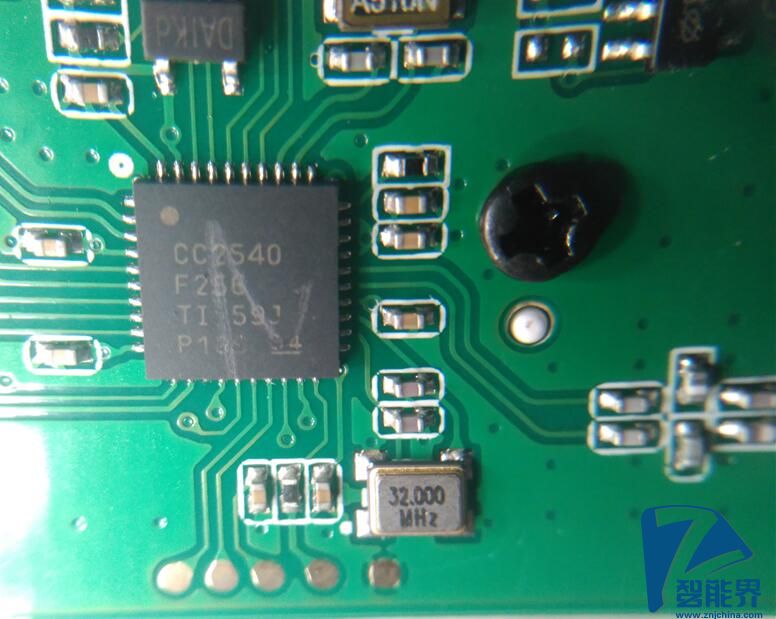

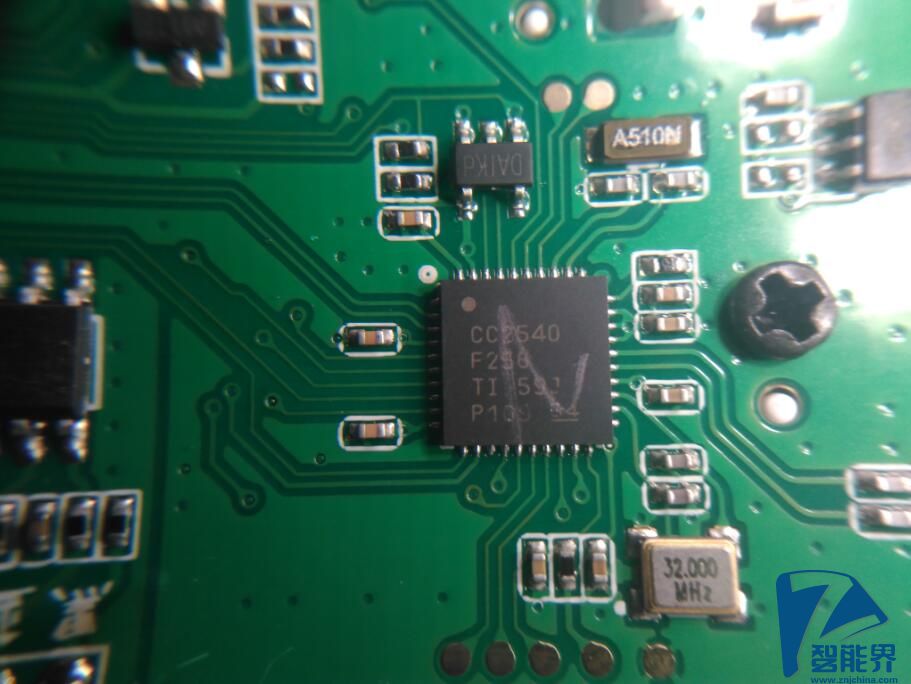

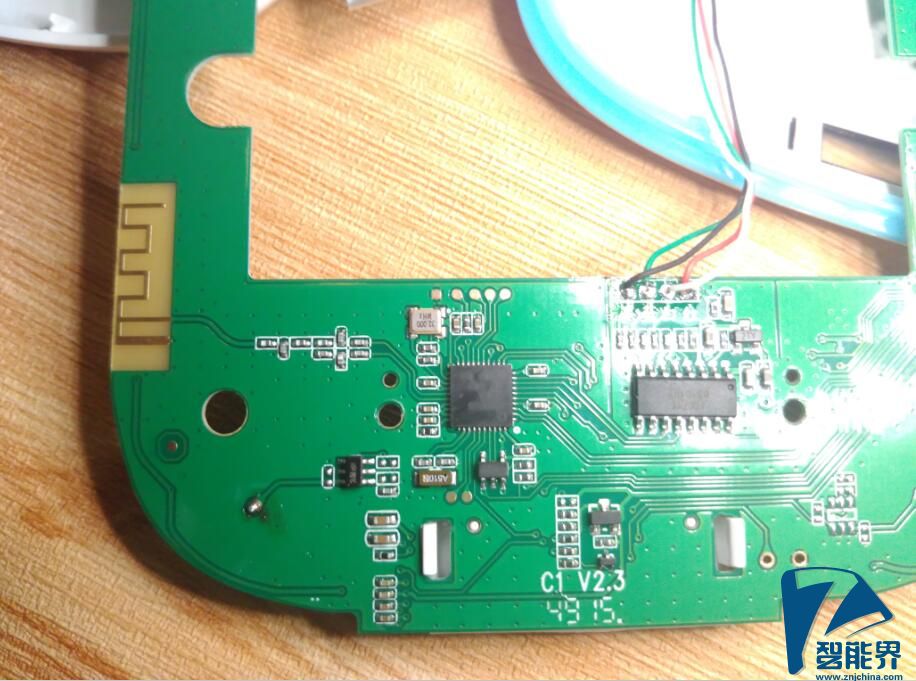

本产品的蓝牙传输使用QFN40封装的CC2540芯片方案，采用2.4GHz蓝牙低能量系统级芯片，它的特点是高性能低功耗精确的数字接收信号强度。保证杯垫在和手机同步数据的可靠性。

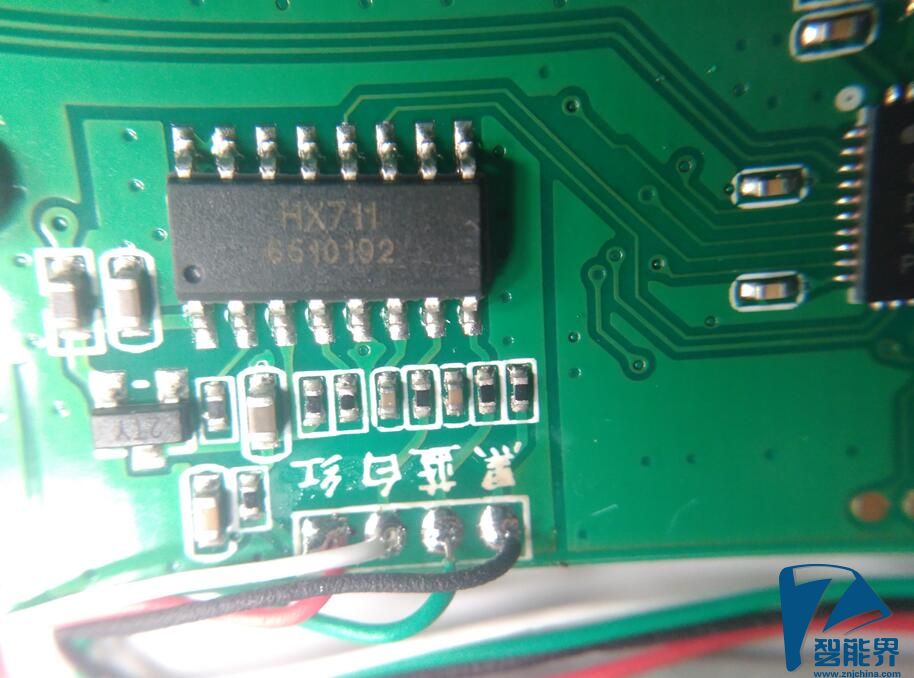

HX711采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。

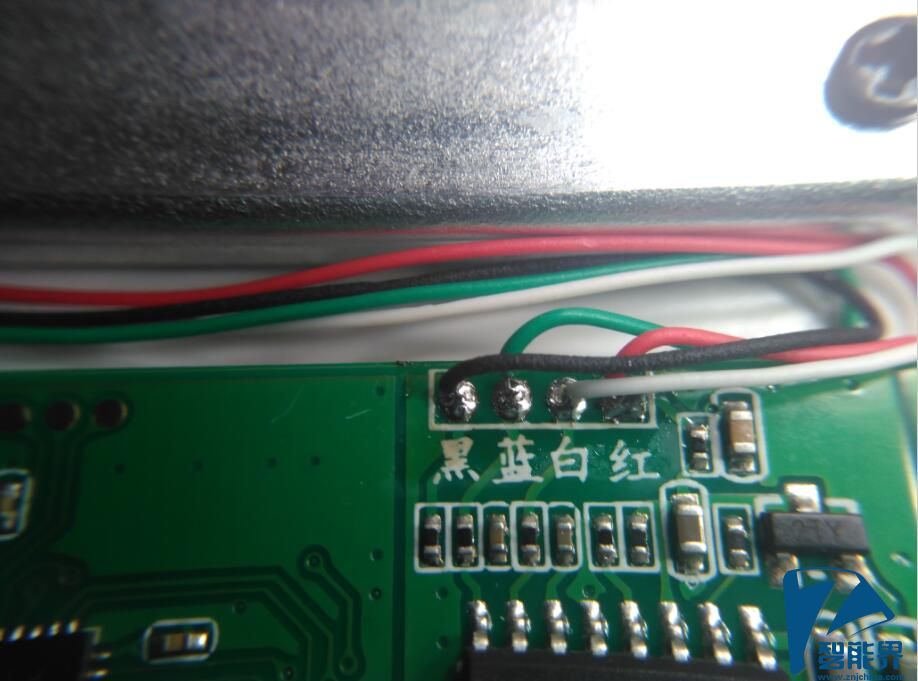

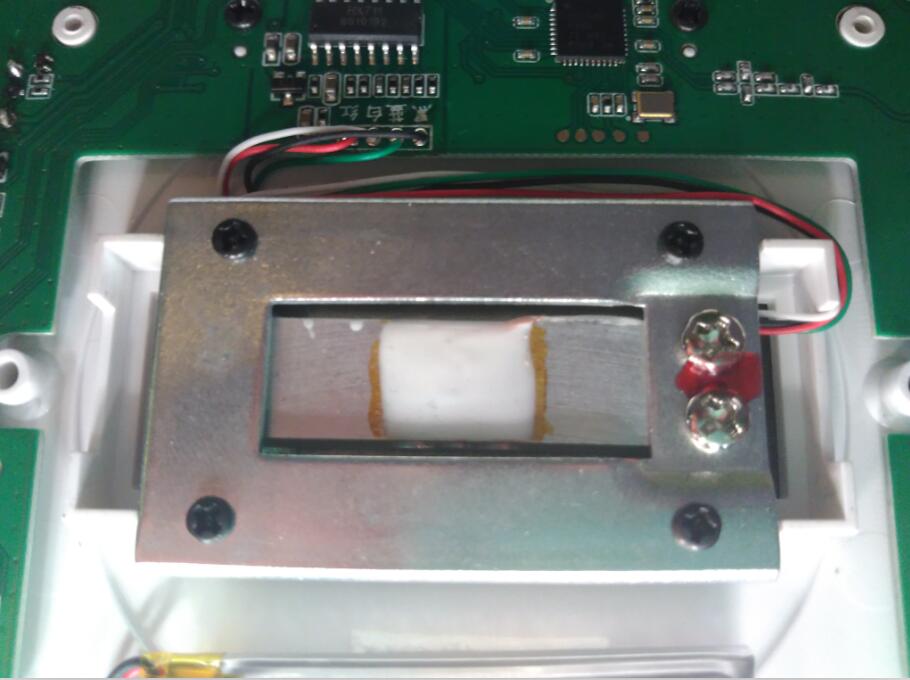

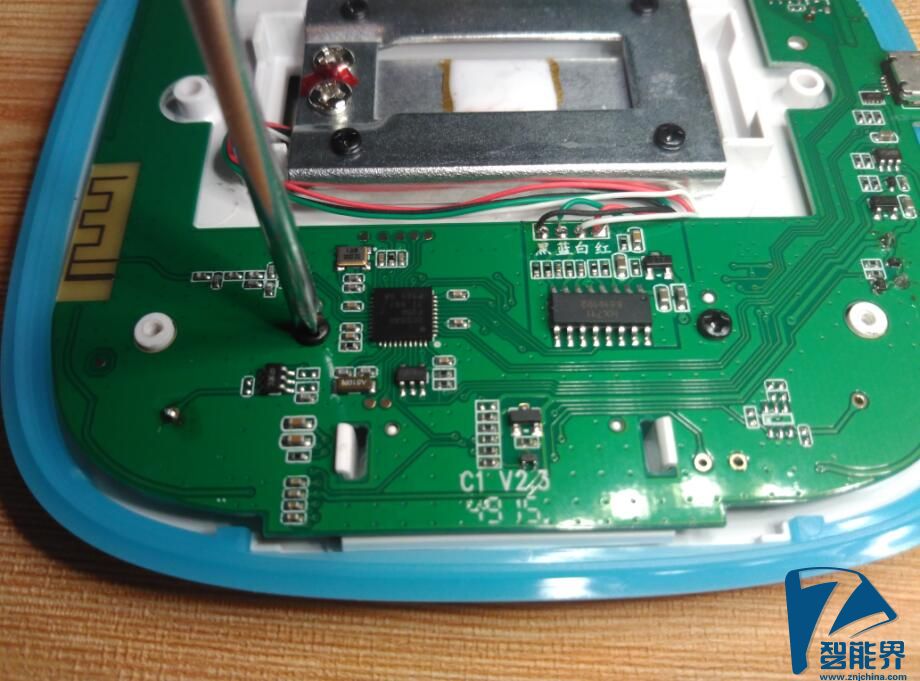

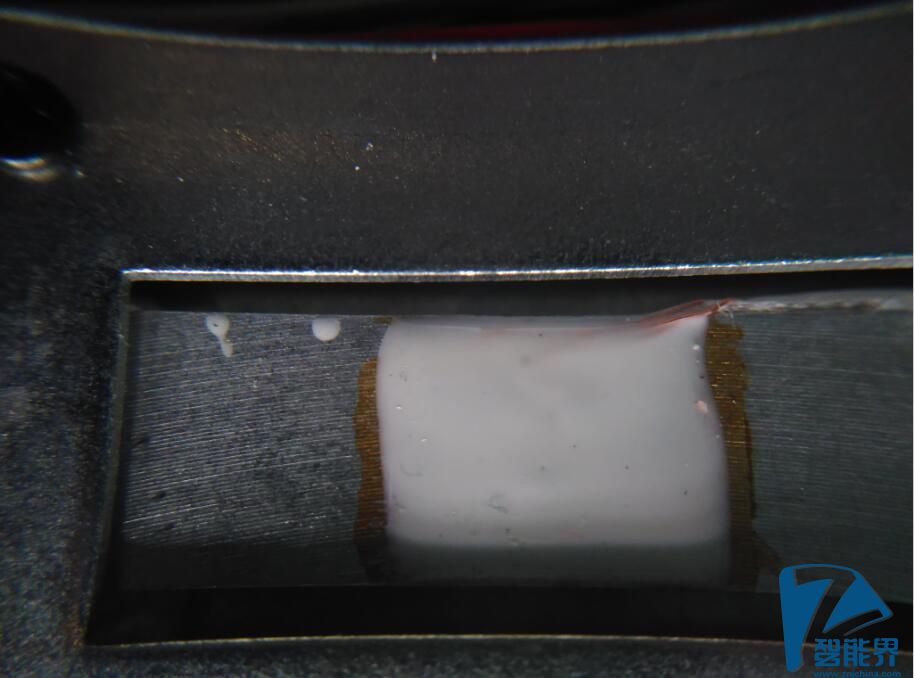

正中间这个金属部件就是这个杯垫的重要器件压力传感器。可以量测2kg以下的物体，超出这个值很有可能会直接损坏传感器导致杯垫无法使用。另外上面的两颗打胶固定的白色螺丝请注意一下，喜欢拆机的朋友最好不要轻易的去动它因为产品在出厂前已经调试准确，万一不小心旋紧或者旋松都有可能造成测量偏差。通过压力传感器上的黑，绿，白，红四线连到PCB板上。通过HX711芯片将传感器测量到的模拟量转换成数字量显示在液晶屏上。

拆下PCB板看看背面还有啥玩意。

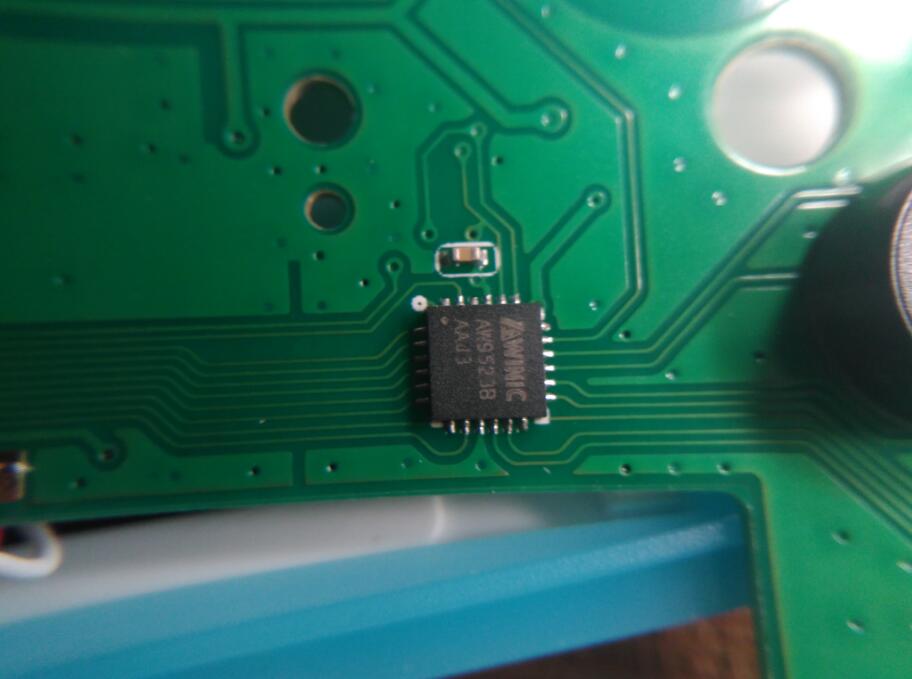

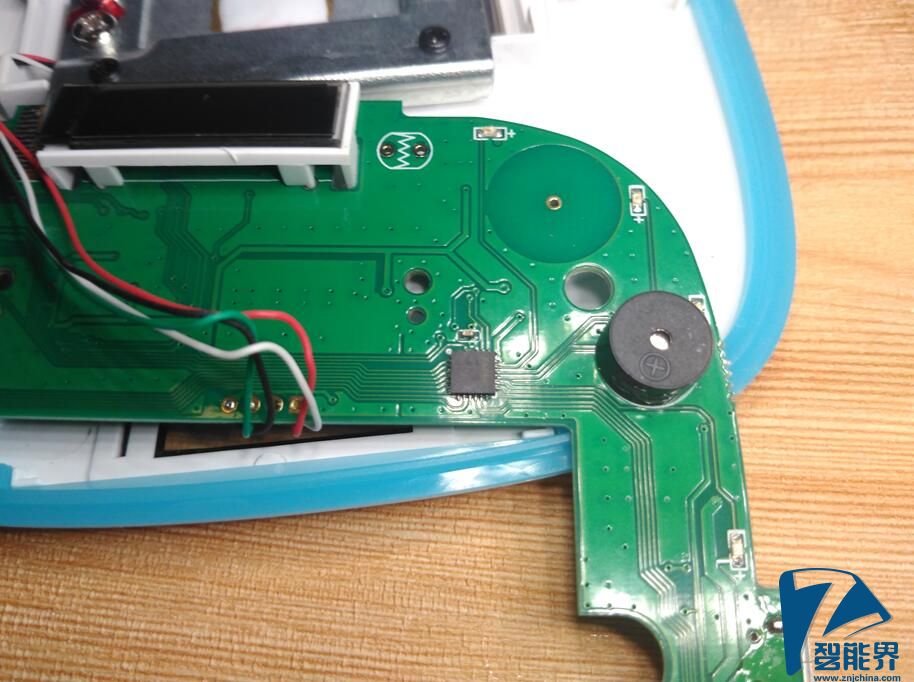

平常通过手指触控面板的按键杯垫会发出响声，就是这颗黑色的压电器件发出来的“滴滴”声音。左侧是一颗AW9523B芯片。具体名字叫做艾为呼吸灯芯片。顾名思义上面提到的蓝色灯光就是由这颗芯片来驱动控制实现的 。

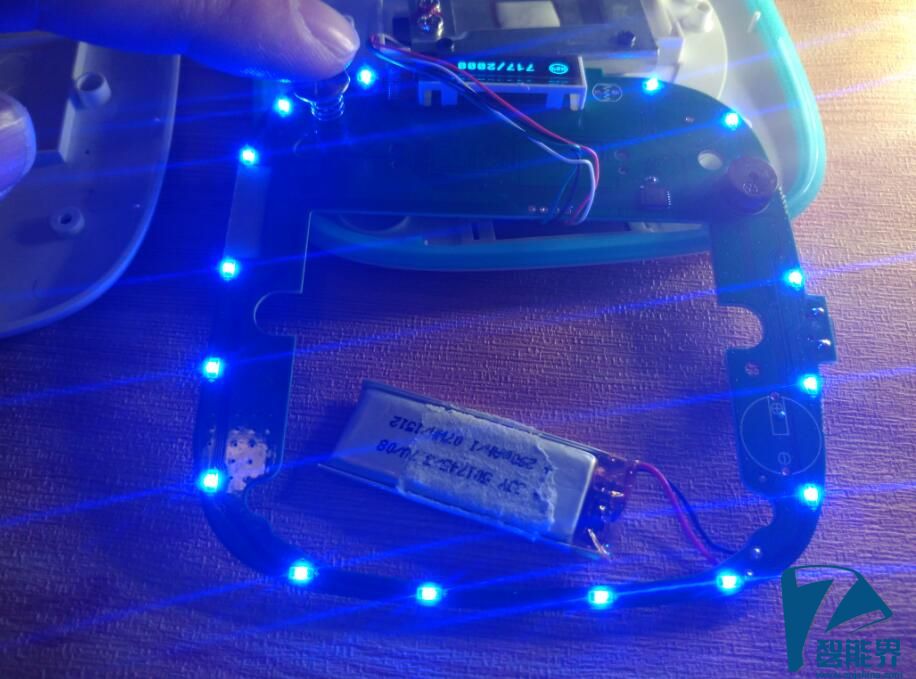

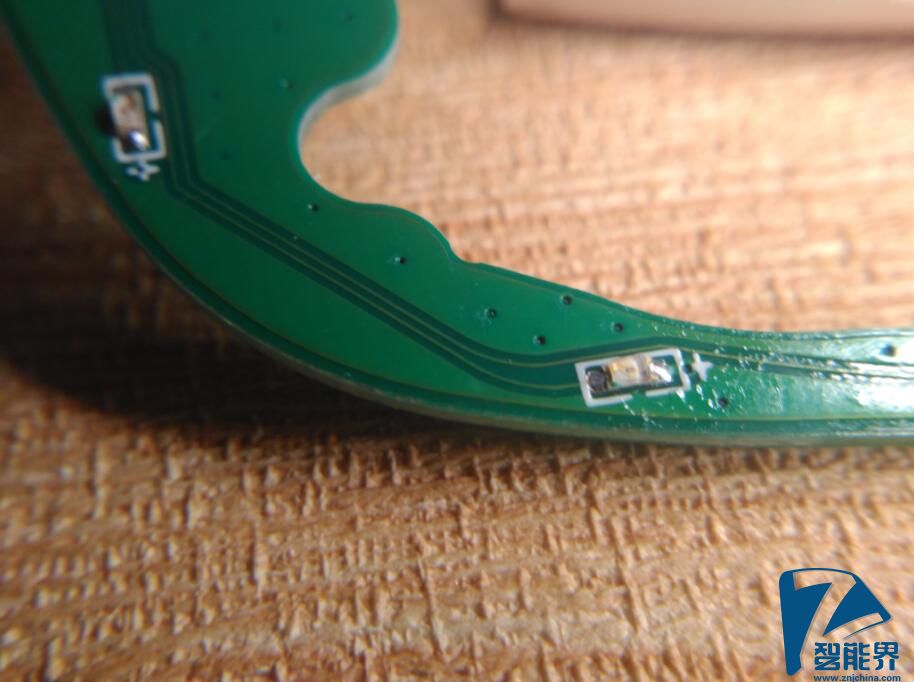

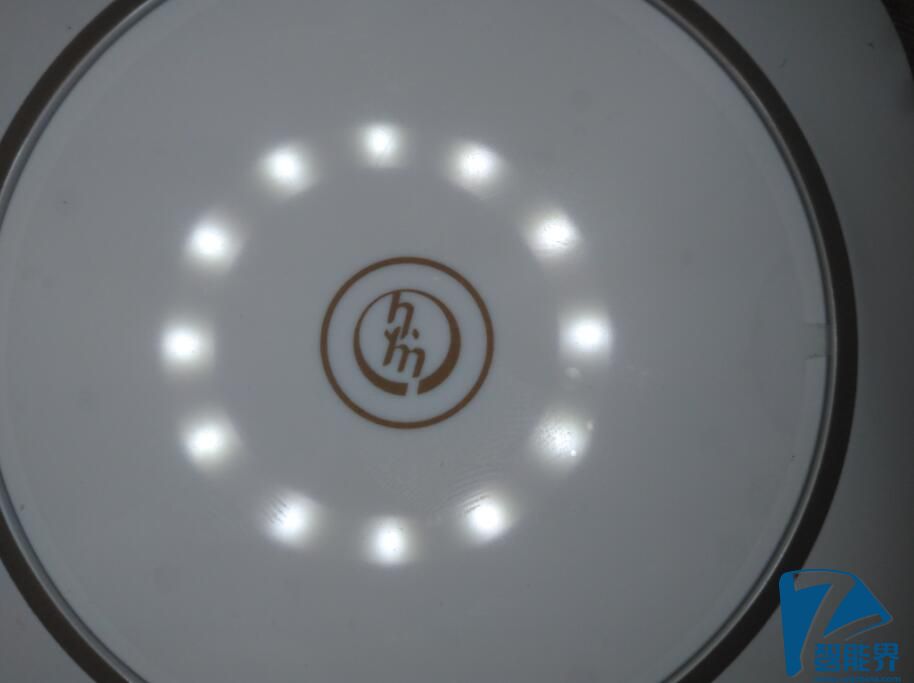

杯垫四周分布有16颗贴片小蓝灯，这个颜色我喜欢非常的酷炫。

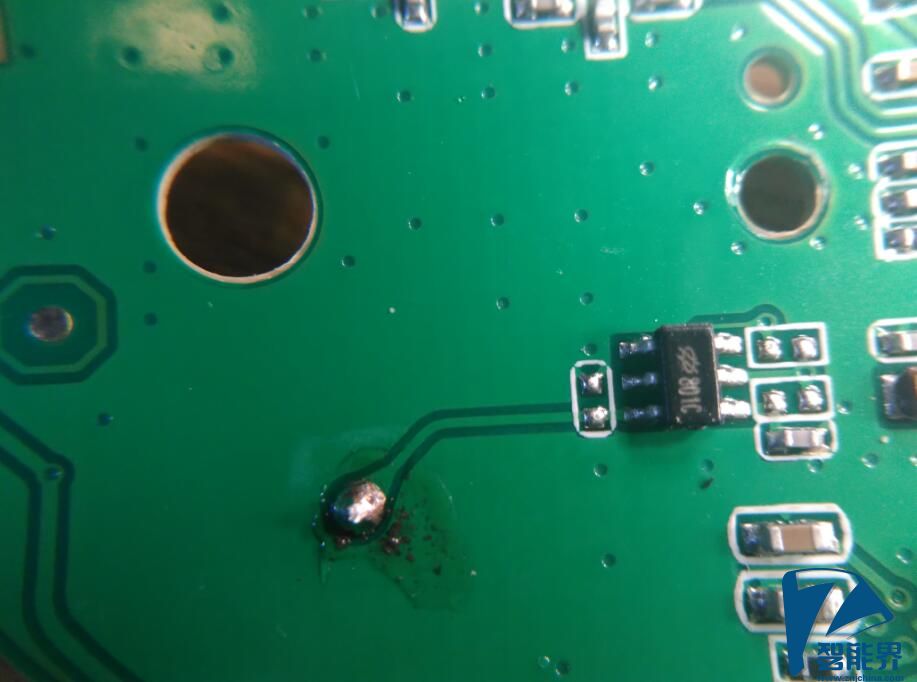

触控部分采用合泰单键芯片BS801C,通过人体分布电容的触控经过处理后启动相应的线路开启液晶显示屏显示。

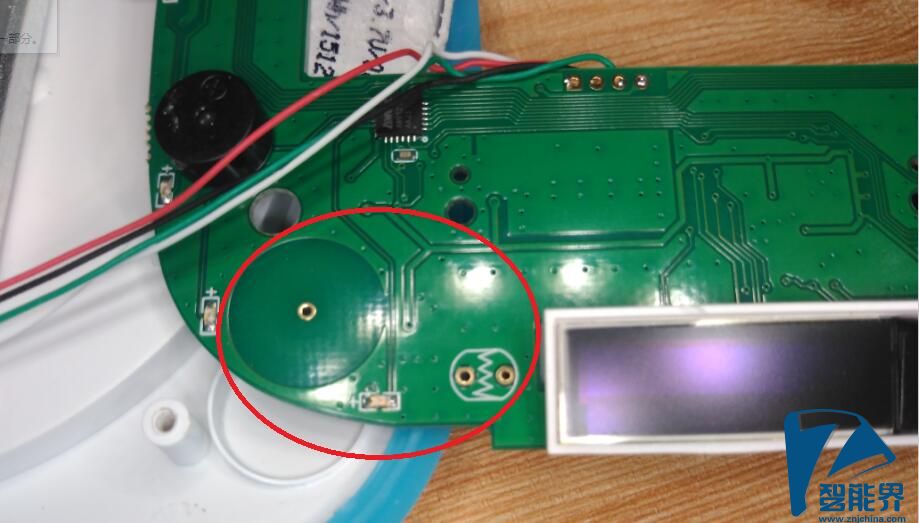

PCB板上预留一个光敏元件和触控部位，不知道是不是今后在设计上升级产品作用呢？说不定还带有光控显示以及多功能菜单功能呀！值得期待和关注。

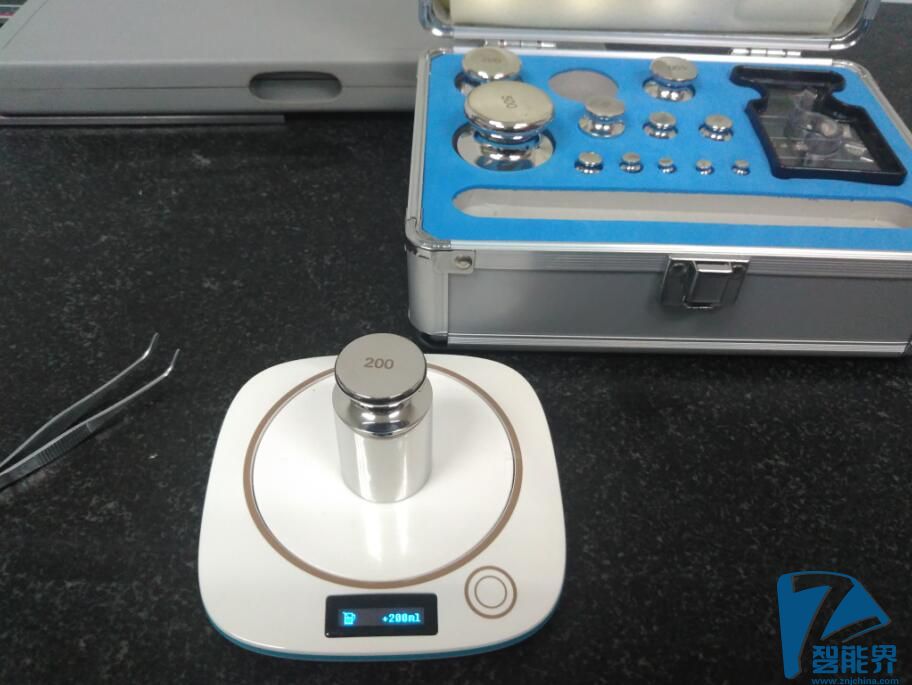

怎么拆下来那就怎么给装回去，顺便使用标准砝码对其初步校验一下。200g砝码称重一点不差。这里需要指出的是菜单里没有体积和重量切换模式。不过本来这款杯垫就是用来测量水的容积变化，不知道我用来测量砝码是不是不够规范呀！实际测量貌似还是挺准确的。

三：体验篇

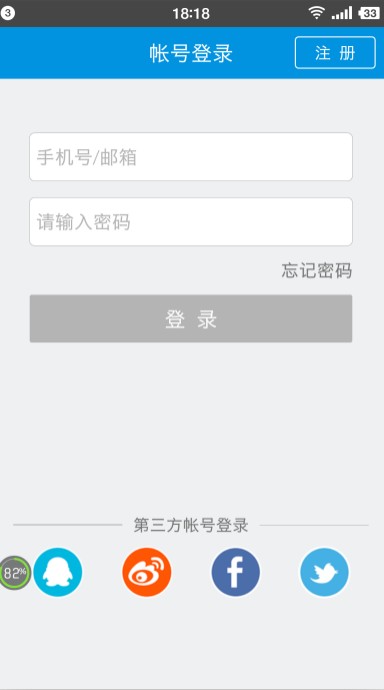

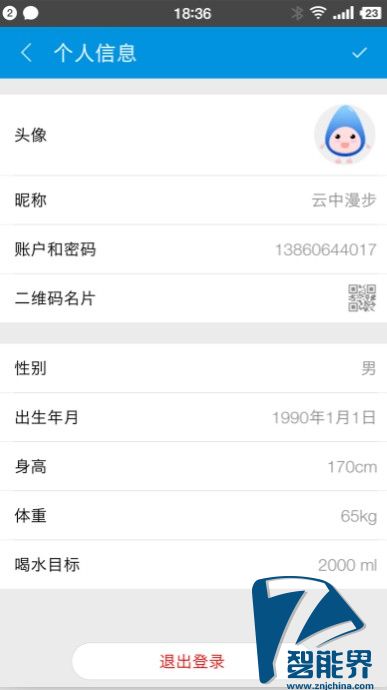

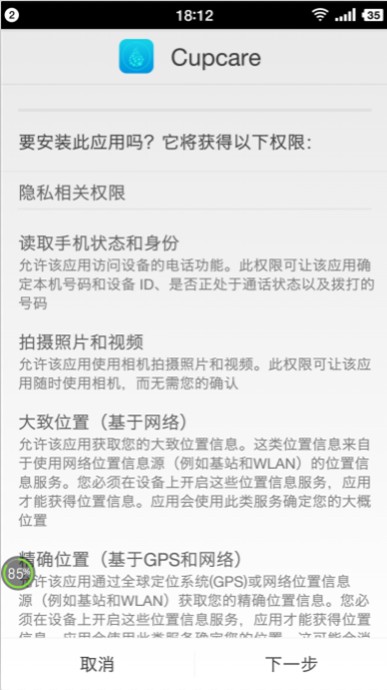

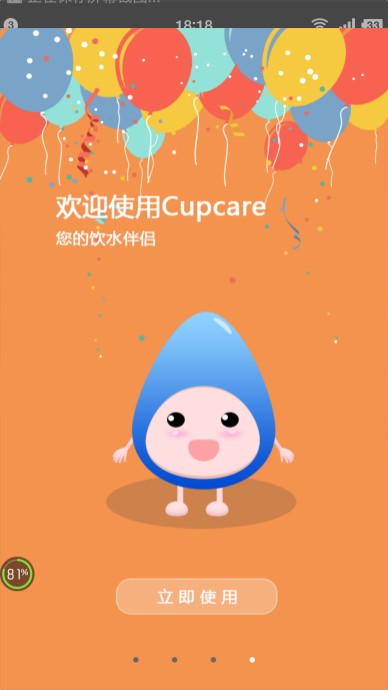

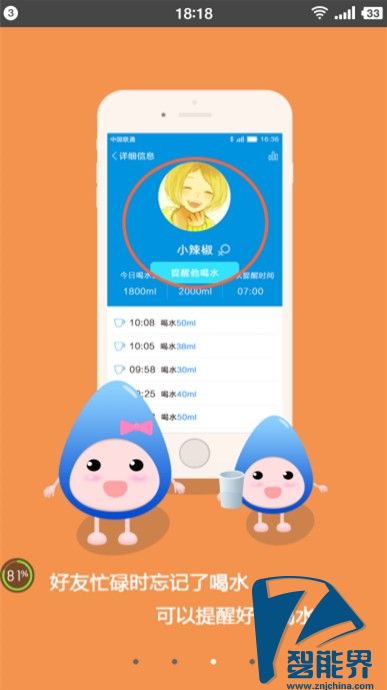

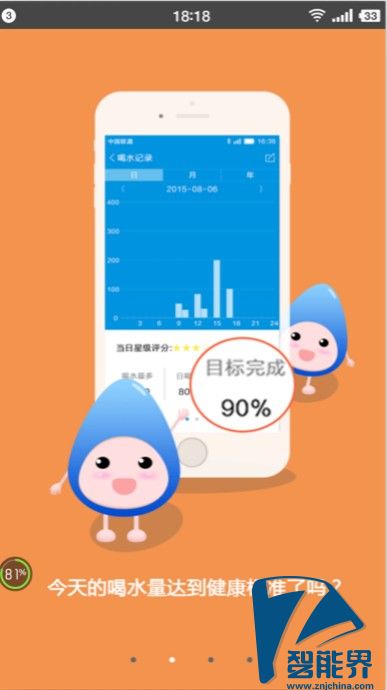

实际使用比较简单，手机通过说明书上的二维码扫描下载CupCare APP软件安装后就可以使用。APP界面采用小水滴卡通形象一步一步指导用户注册登入进行相关参数设置。

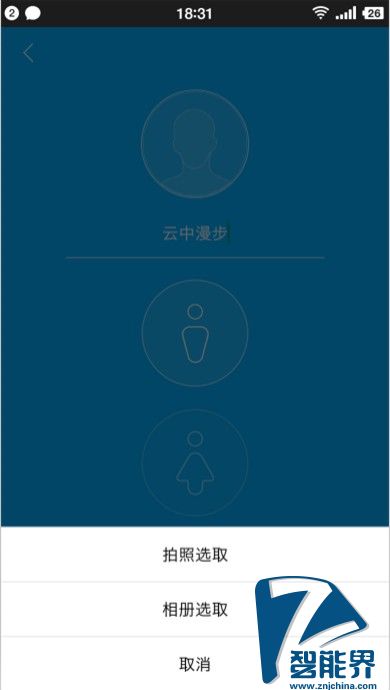

在设置头像环节出现一个小bug.头像选择好后软件自动退出无法使用，必须卸载后重新安装。使用的是坚果手机，系统版本安卓4.4。

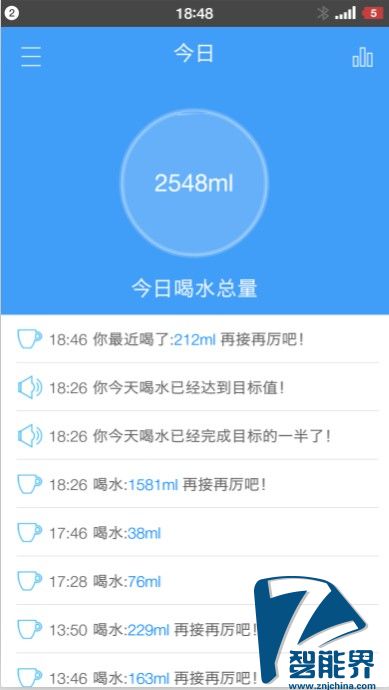

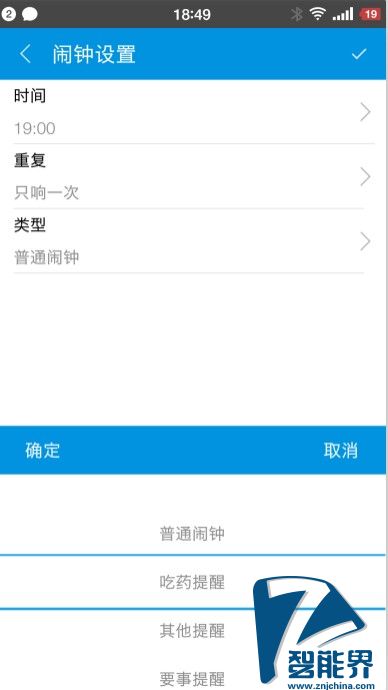

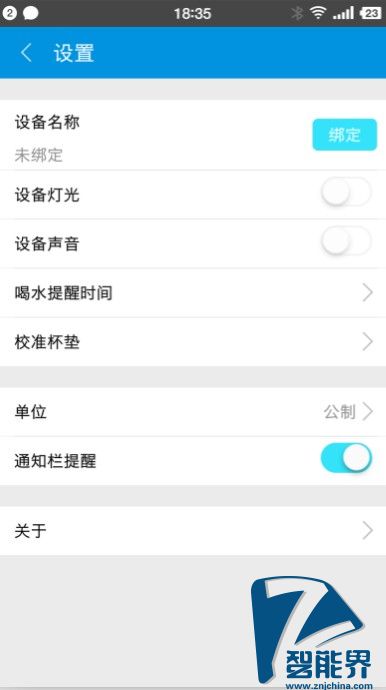

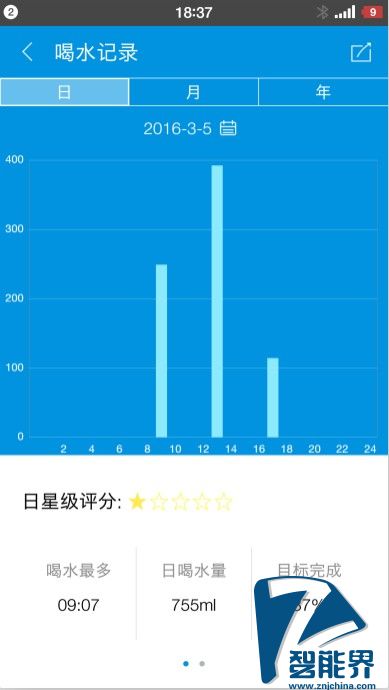

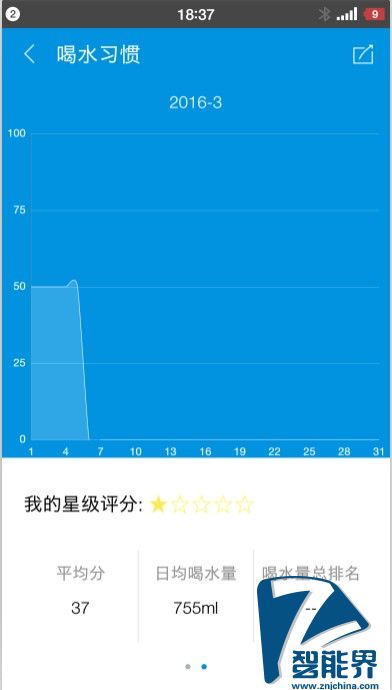

通过手机APP可以时时查看喝水记录曲线图表以及可以设置闹钟提醒喝水时间，对于久坐办公室人员特别适合。

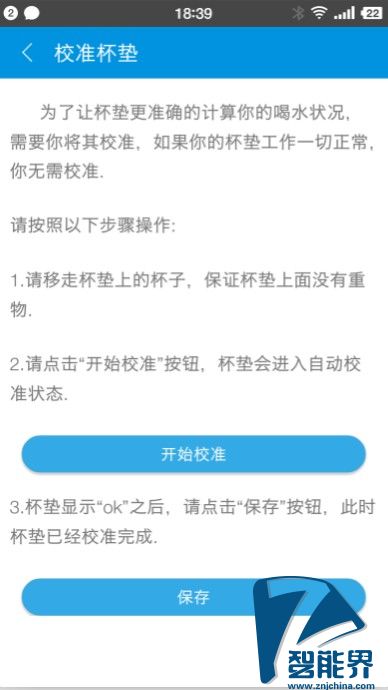

当发现测量水量有出现误差情形下可以通过手机设置校准杯垫进行一次自动校准功能。

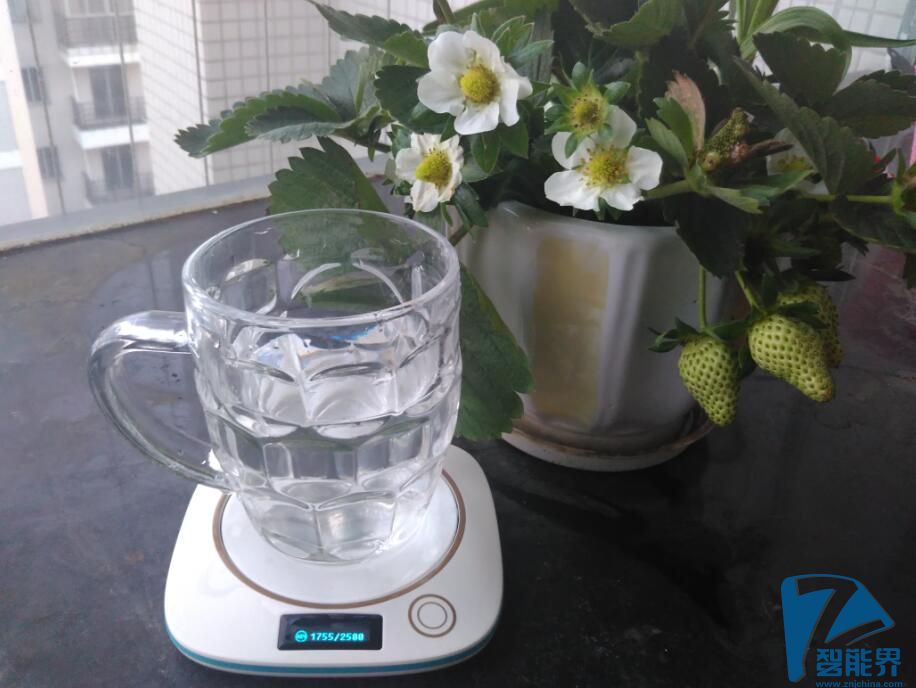

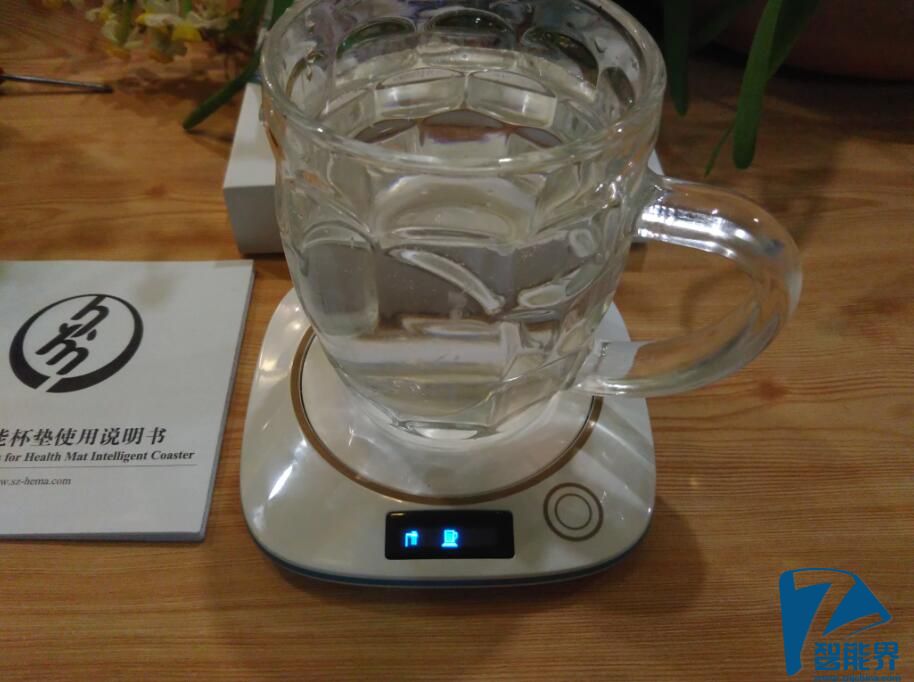

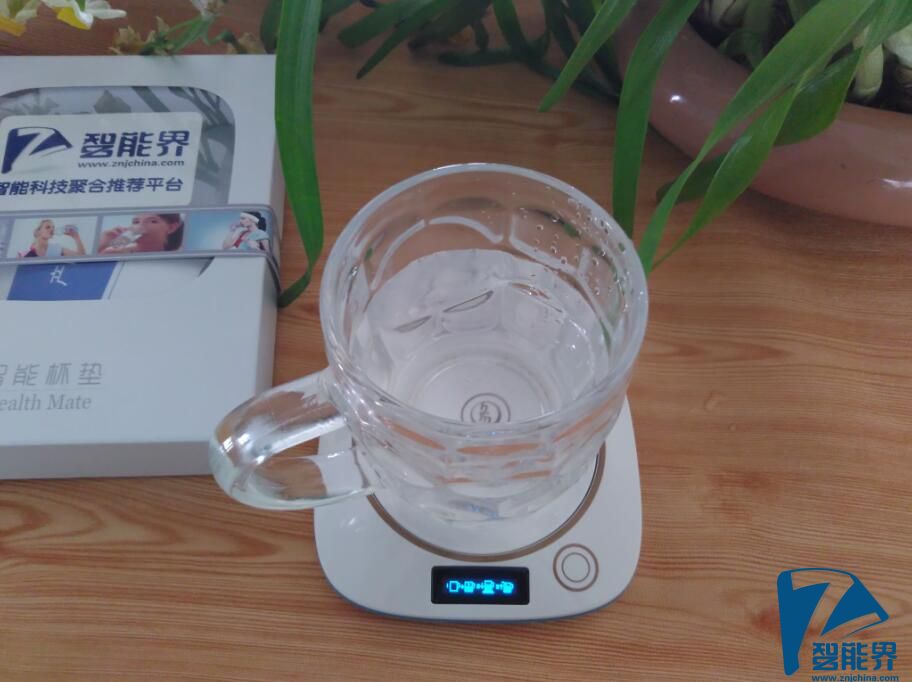

APP部分介绍完毕，接下来实际操作一遍吧！将装满水的容器置放在杯垫上。等到出现“杯子拿起提示”就可以开始喝水了，这是给杯垫做个首重测量保存数据，然后喝完水的杯子再放入杯垫上。读取的数据就是喝水的容量。前后两者数据的相差量就是刚刚喝完水的容量。这个应该不难理解吧！注意一下放置在杯垫上杯子和水的总重量不可以超过2KG。

总结

根据研究数据，健康成年人每天应该补充水分在2000ml左右。当用户设置好个人喝水目标之后，杯垫就开启喝水时间段提醒功能，在设置好的时间段通过滴滴声提示用户要及时喝水以及统计出当天的喝水总量。

产品优点方面：外形小巧，待机时长。在实际体验过程中这个提醒非常准确还有喝水测量数据比较直观易懂。

产品缺点方面：由于该仪器传感器比较脆弱，需要在杯垫醒目位置注明不能超重2KG提示。APP问题比较多，比如设置头像后系统会闪退，不能通过APP关闭设备灯光功能。公英制单位无法提醒在杯垫显示屏上。如果后续加入人声提示喝水量那就更完美了。
