一、前言
朋友前两天买了一台轻薄本，平时携带非常的方便，又轻又薄，放包里很舒服。但是轻薄本有几个比较让人不爽的地方，第一就是没有网线接口，第二就是存储空间比较有限，内部拓展也不方便，第三就是USB接口比较少，没插几个设备就满了。
而且，朋友因为工作性质的问题，平时出差就是为了调试、优化设备，有些接口是必须的。例如RJ45网线接口，要和设备通讯，必须插网线；USB接口要多一些，有些设备是通过USB接口通讯的，偶尔还需要插一插加密狗，再加上U盘之类的，2、3个USB接口根本不够用；还有就是SD读卡器，有些控制器读程序，是插卡的。另外，朋友出差需要带好多文件、程序之类的，容量都不小，大容量的移动存储设备也需要一个。
如果每解决一个需求，都购买一个USB拓展设备的话，朋友包里肯定会塞满各种配件，这个时候奥睿科的带硬盘盒存储拓展坞CDH-9N，或许可以完美解决这个问题。
二、奥睿科Type-C带硬盘盒扩展坞CDH-9N 开箱
▼奥睿科的小包装质感还是挺不错的，内部是塑料壳。
▼包装盒的设计风格还是熟悉的味道，中间是产品的彩印，上面是品牌LOGO和产品名称，下面是一些产品的特性，例如10Gbps、100W PD和4K HDMI之类的。
▼包装背面详细介绍了各个接口的参数，还有一些兼容性介绍。
▼包装的侧面还有一些其他接口的介绍，音频接口、SD卡槽、RJ45的Lan口。
▼打开纸盒，里面静静的躺着主体，外面是软塑料壳保护。
▼纸盒内的配件除了主体之外，还有说明书、一根CC线、一把螺丝刀和一个导热垫。
三、奥睿科Type-C带硬盘盒扩展坞CDH-9N 外观
▼带硬盘盒拓展坞的外观还是非常漂亮的，全金属外壳，正面有长条形的散热格栅，完全占据了正面。
▼硬盘盒的侧面有奥睿科的LOGO，看着不错。

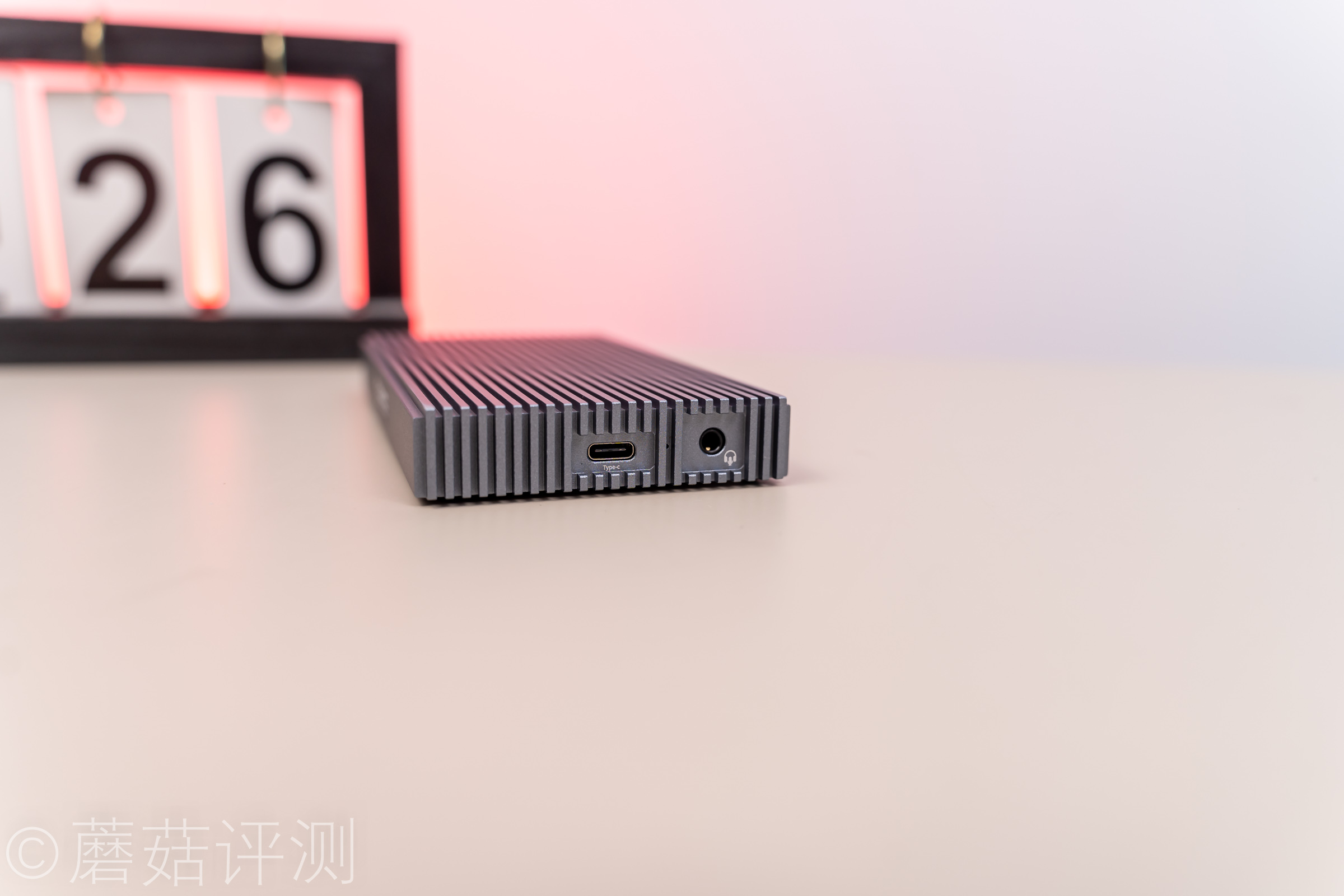

▼顶侧有两个接口，左侧是Type-C接口，右侧是音频接口，四针麦克风耳机二合一的。另外在两个接口中间，还有一个小小的指示灯。
▼尾部有两个接口，一个RJ45网线接口，带宽千兆，旁边是一个USB3.1接口，带宽10Gbps。
▼侧边的接口非常丰富，从左到右依次是HDMI接口、PD充电接口、SD读卡器和TF卡读卡器、USB3.1接口两个，接口非常丰富。

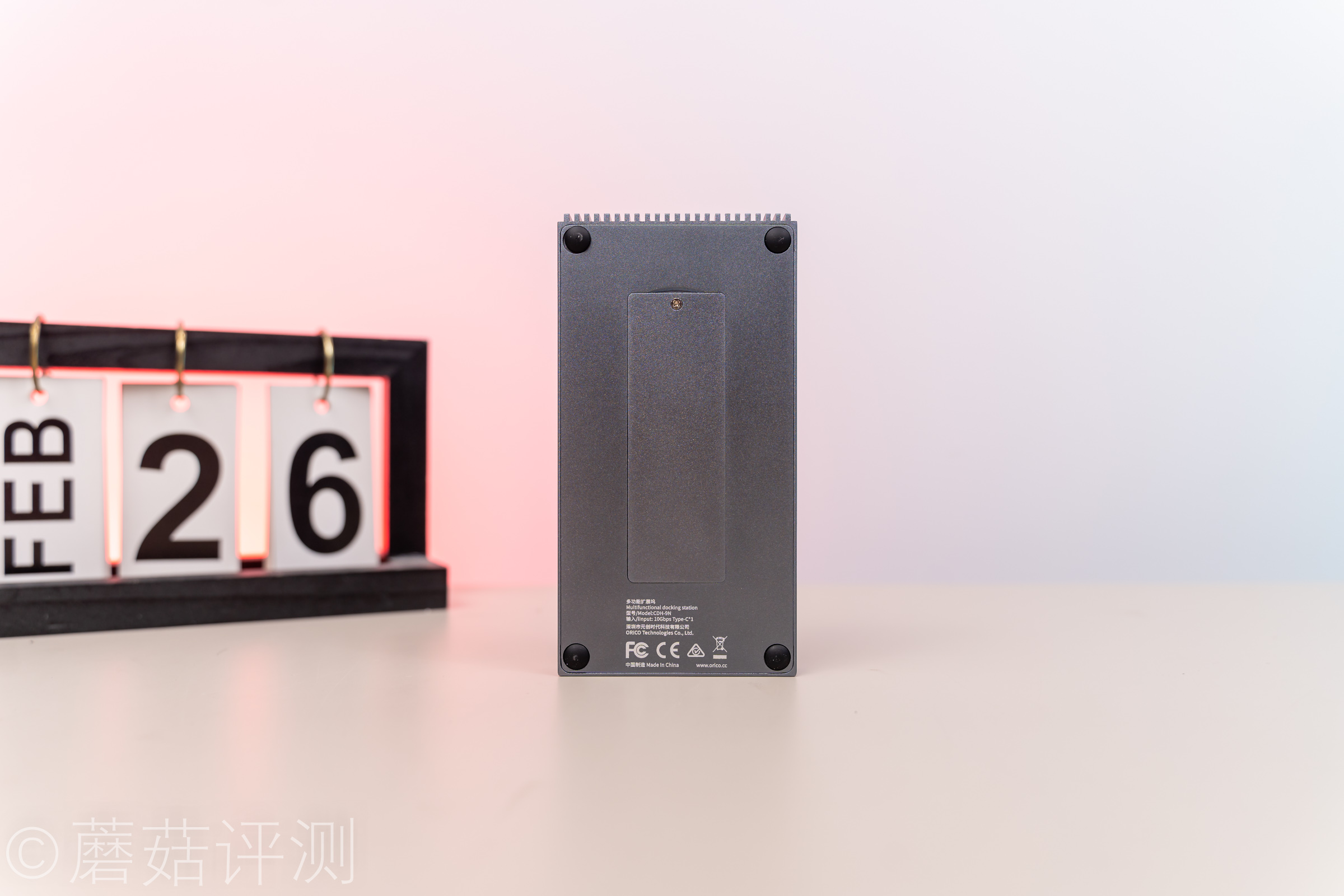

▼硬盘盒拓展坞的背面就比较普通了，四角有四个防滑减震垫，中间是硬盘盒的金属盖板。
四、奥睿科Type-C带硬盘盒扩展坞CDH-9N 拆解
▼硬盘盒拓展坞的内部接口很有意思，蘑菇拆开给大家看看。
▼取下硬盘盒金属盖板，内部露出了一个M2接口，NVMe协议，最大支持1180规格。
▼四个防滑脚垫下面有四个固定螺丝，拧掉就可以取下金属盖板，露出内部的PCB了。
▼黑色PCB也是四颗螺丝固定的，取下之后PCB就可以取出了。奥睿科这个硬盘盒做工还是挺不错的，全金属材质，貌似是CNC的，做工挺不错。
▼PCB中间有一颗JMS583，NVMe转USB3.1 Gen2主控芯片，给中间的硬盘盒提供支持。

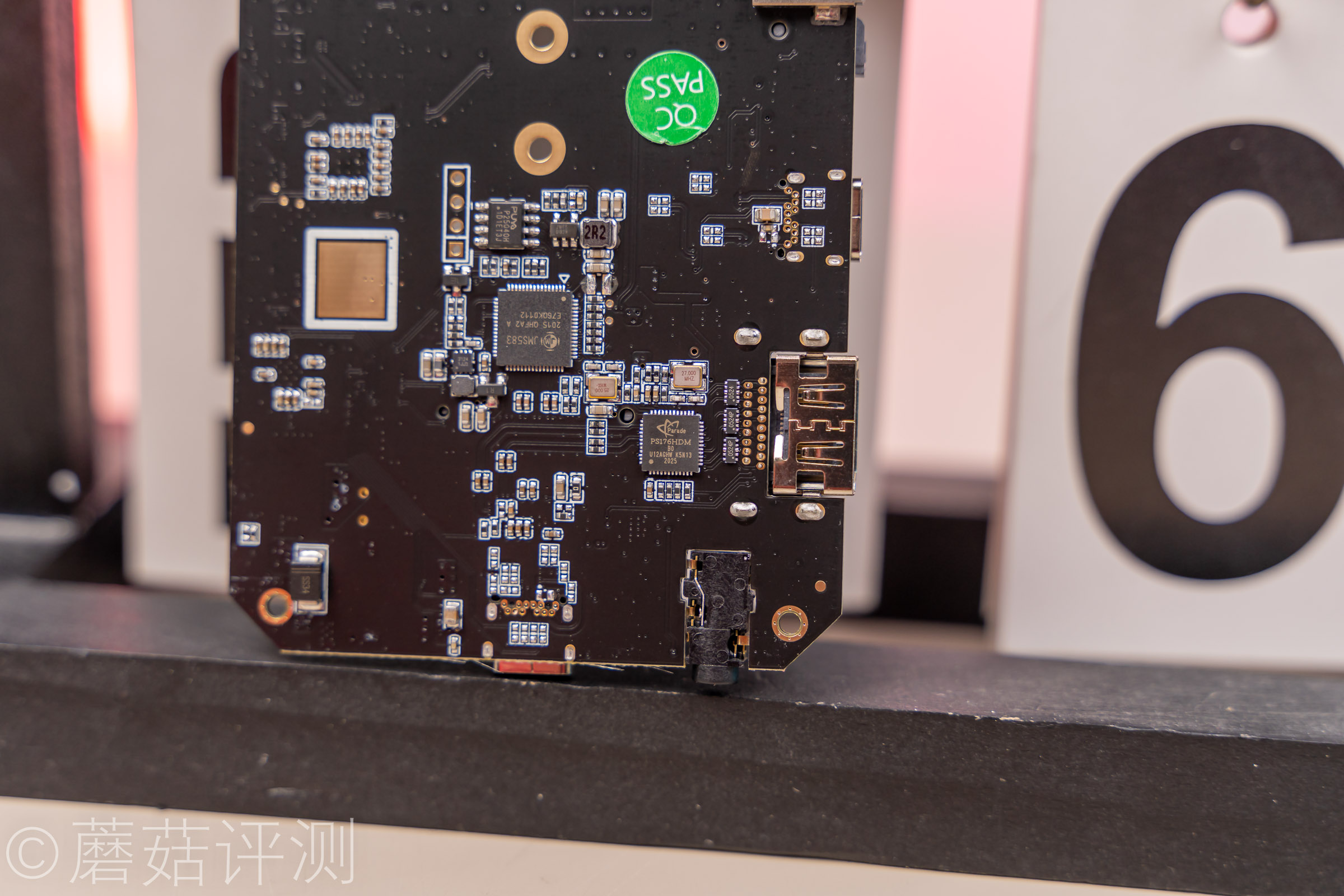

▼右下角有一颗PS176HDMI视频转换芯片，将视频输出从DP转换成HDMI。使用这颗芯片主要是因为授权问题，Type-C接口原生支持DP，想要用HDMI接口只能这样转换。
▼背面正中间，可以看到一颗芯片，丝印P13USB，这应该是一颗Type-C的主控芯片，用于通讯。
▼左侧有一颗VL103R芯片，这颗芯片主要提供PD 100W充电支持，支持PD3.0和DP视频信号输出。
▼下面是两颗VL822芯片，USB3.1 HUB芯片，1进4出，最大带宽支持10Gbps。这个设备上有三个A口，一个C口，两个读卡器，因此这里使用了两颗HUB芯片。
▼右侧有一个芯片，丝印GL857L，主要给读卡器提供支持。不过这貌似是个USB2.0的读卡器HUB芯片。
▼左下角是一颗小螃蟹的RTL8153B，千兆网口主控芯片。最下面那个最大的是个网络变压器，主要用于通讯和隔离。
五、奥睿科Type-C带硬盘盒扩展坞CDH-9N 测试

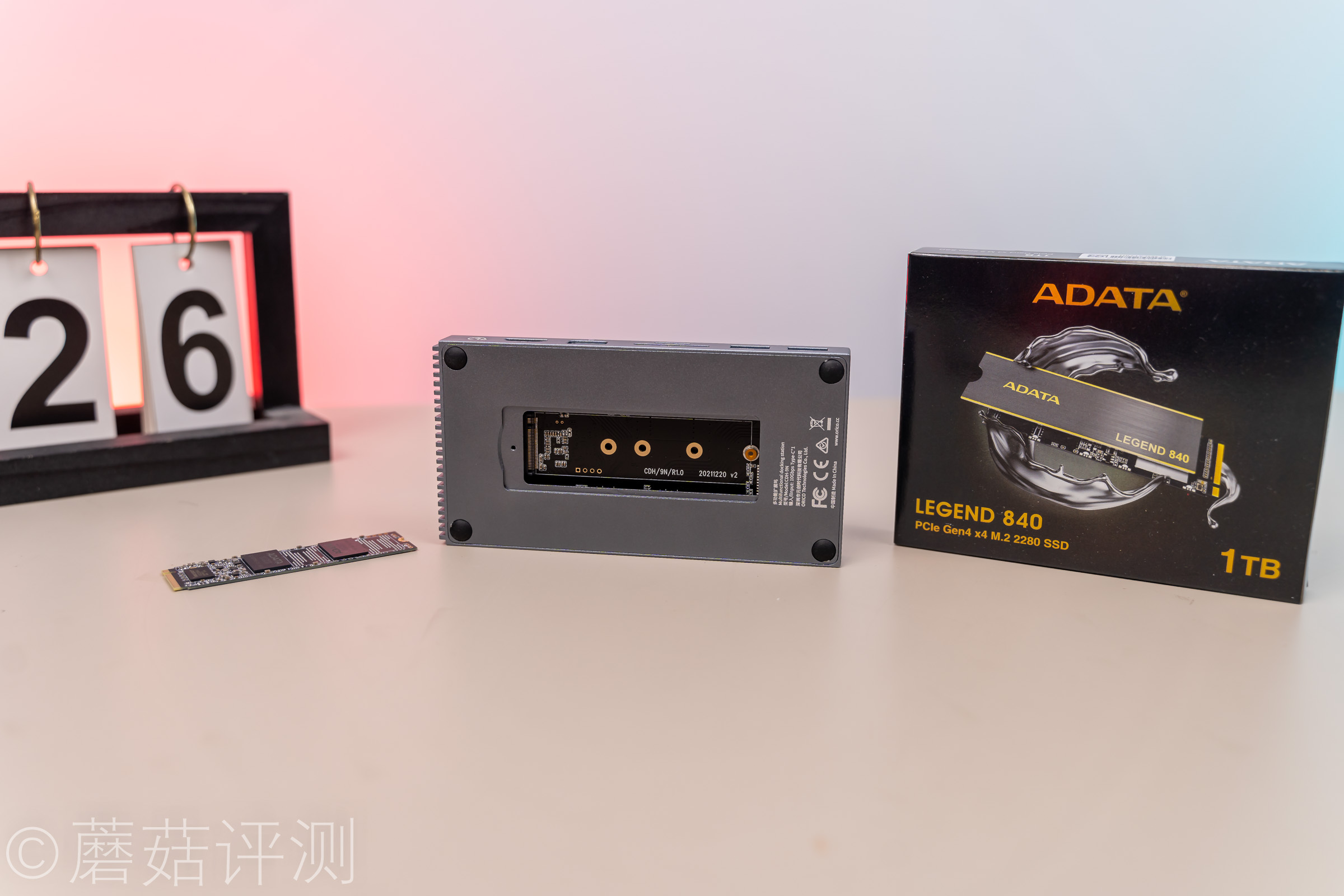

▼固态这里直接使用了威刚的LEGEND 840的PCIe4.0固态，容量1TB的，上PCIe4.0的固态，最大程度上保证没有性能短板。
▼2280规格的硬盘可以轻松安装，接着拧上固定螺丝，贴好导热贴，最后盖上外面的金属盖板。
▼蘑菇这里使用自己的联想小新笔记本测试，需要测试10Gbps的时候，使用自己主板上的带宽10Gbps的Type-C口测试。
▼插上之后，硬盘盒拓展坞上会亮起红色的指示灯，告诉其正在工作。

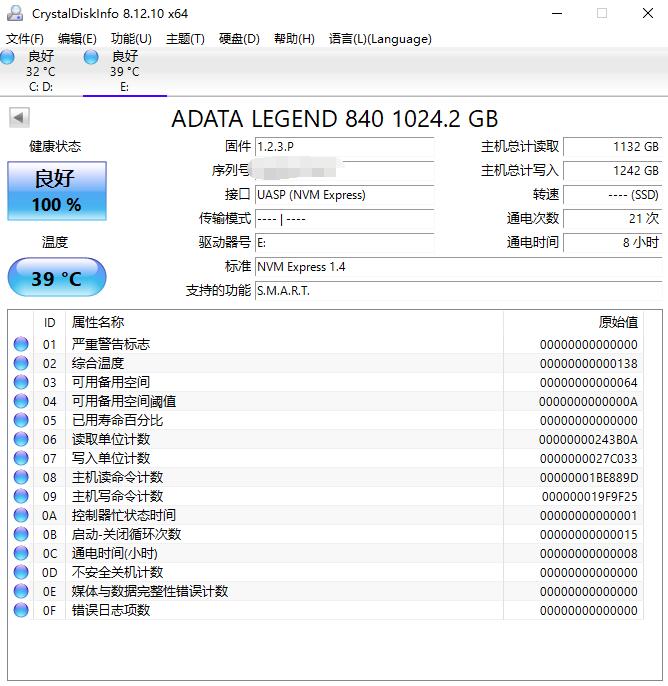

▼打开DiskInfo软件，可以轻松的读取到硬盘的相关信息。
▼简单测试下读写，顺序写入速度在996.58MB/s、写入970.06MB/s，速度表现符合10Gbps的带宽。
▼跑个完整的测试，4K读取速度18MB/s、写入27MB/s，这个速度表现，可以安装一些软件跑一跑了。

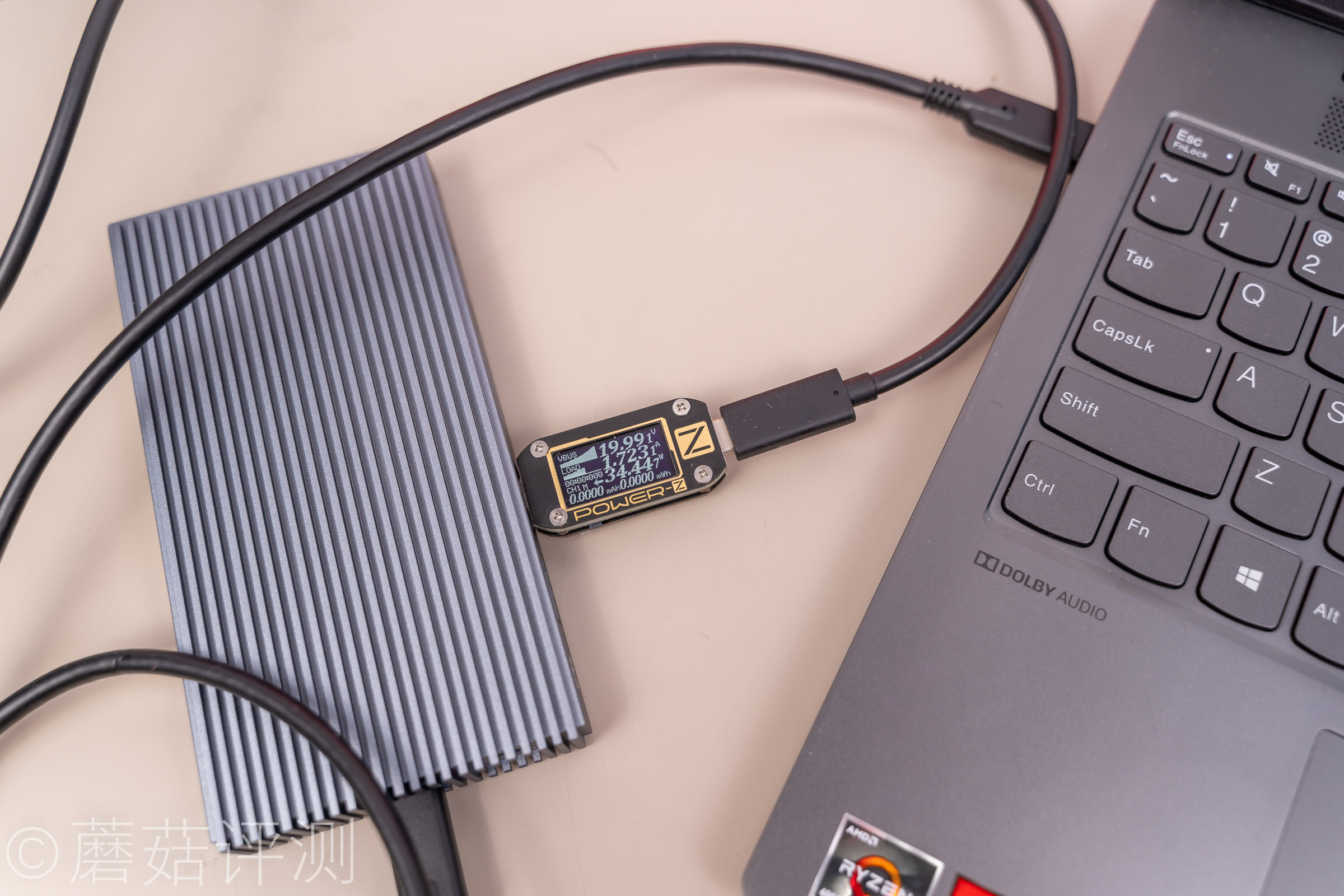

▼充电速度方面，可以你接入的笔记本以及电源适配器有直接关系，蘑菇的笔记本最大只支持65W功率输入，正常待机的情况下，稳定输入35W左右。换成其他笔记本，功率最大可以去到100W。
▼接着将SD卡插到读卡器上，卡的后半部分会露出来。

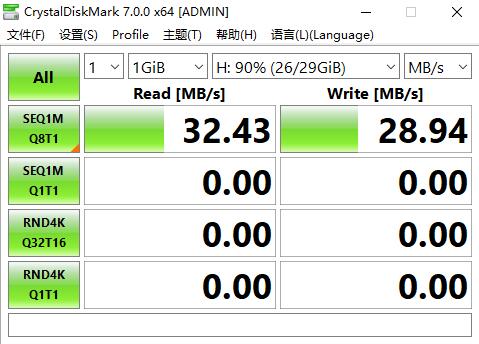

▼简单跑一下速度测试，最大的顺序读取32MB/s、写入28MB/s，应该是USB2.0的读卡器无疑了。
▼视频输出部分，这个硬盘盒拓展坞可以轻松输出HDMI的视频信号，最大支持4K 60Hz。不过，蘑菇自用的显示器是2K分辨率的，微星的小金刚MAX电竞显示器，MPG274QRF-QD，采用FastIPS面板，最大支持2K 165Hz输出，颜色和高刷效果表现都特别好。
▼另外，显示器的背面还非常漂亮，不仅使用了多种不同处理的表面互相搭配，还有漂亮的一条ARGB灯带，看起来很赞，左侧的红色微星龙盾LOGO很显眼。
▼不过实际的视频输出参数，稳定在2K分辨率，60Hz刷新率，这个貌似最大只能输出60Hz刷新率，和分辨率没啥关系。

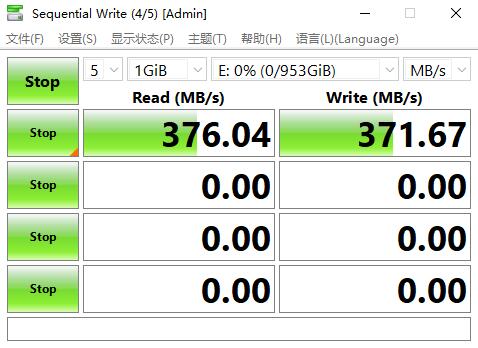

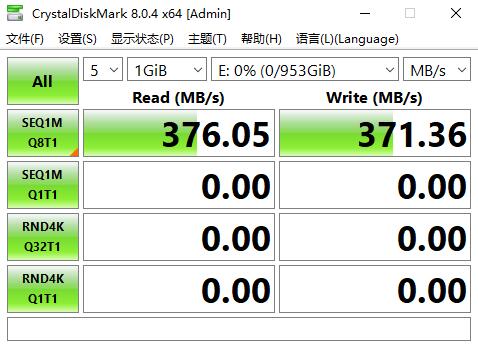

▼蘑菇的这个笔记本的C口带宽只有5Gbps，在视频输出的情况下测试下读写速度，顺序读取376MB/s、写入371MB/s。
▼拔掉显示器，测试下顺序读写，速度和之前保持一致，顺序读取376MB/s、写入371MB/s，非常稳定。可能很多小伙伴会疑惑，为什么5Gbps的USB带宽可以输出2K 60Hz视频的同时，还能让固态跑到370MB/s呢？其实这个问题很简单，就是USB-C是一个接口，而这个接口由于其支持正反插的特性，因此有四个通道进行信号传输的，最大的理论单向带宽可以去到80Gbps，而USB3.1 Gen1只是一个传输协议，这个协议的最大带宽在5Gbps，视频的传输有专门的其他协议，而4K 60Hz需要的带宽则是4096*2160*60*3*8=11.8Gbps左右，简单计算下需要的带宽，11.8/8*10=14.8Gbps左右，其总带宽是远小于USB Type-C所支持的最大带宽的，所以没啥问题，视频和固态都能跑满。
六、总结
奥睿科这款硬盘盒拓展坞CDH-9N还是挺不错的，巧妙的将硬盘盒和拓展坞这两种完全不同的设备完美的融合到了一起，日常携带的时候体积更加小巧，使用的时候更加方便。既能拓展接口，也能拓展存储。
实际的使用方面，各个接口均能正常识别、工作，带宽也足够，没啥问题。不过这个固态的带宽最大也就10Gbps，因此只需要购买一个普通的PCIe3.0的固态就行，不需要买太好的，性能溢出也用不到。
内部做工方面，蘑菇个人感觉还是挺不错的。全金属的外壳，CNC处理的。PCB是黑色的，上面的元件和芯片的做工都不错，各个接口也十分的牢固，没啥问题。另外，固态方面还原装赠送了一个导热垫，可以将固态的温度快速传递给金属壳体，辅助散热。
唯一让蘑菇不太满意的就是这个读卡器是USB2.0的，如果是3.0的就更好了。
谢谢大家！The End
