一、前言

intel今年还是非常给力的，在处理器的性能方面，稳压对面一头。但跟着强劲的性能一起的，是同样给力的功耗和发热，尤其是高端处理器型号的功耗，表现尤为的出色。

为了应付增加的功耗，今年各家的Z790主板，在主板的CPU供电电路上，都有不同程度的加强。另外就是拓展性，全新的Z790主板也有非常明显的进步，各种接口整体都多了很多，可以满足不同用户的需求。

但技嘉依然有一些自己的独有创意，就例如技嘉的Z790雪鹰AERO G主板，创造性的将DP IN接口放到了主板上，通过和Type-C接口的结合，搞出了一个Vision Link接口，通过一根Type-C接口，将数据传输、视频信号巧妙的融合到一起，可以更好的满足一些创作者的创作使用需求。

二、技嘉Z790雪鹰AERO G D5主板 开箱

▼主板的包装盒非常有意思，采用纯白色的配色，和主板雪鹰的名字很配。

▼主板正面的外观设计的很简洁，只有AERO四个字母，中间有小的主板名称。

▼包装的背面，详细介绍了主板的各种参数、接口，包括那个Vision Link接口。

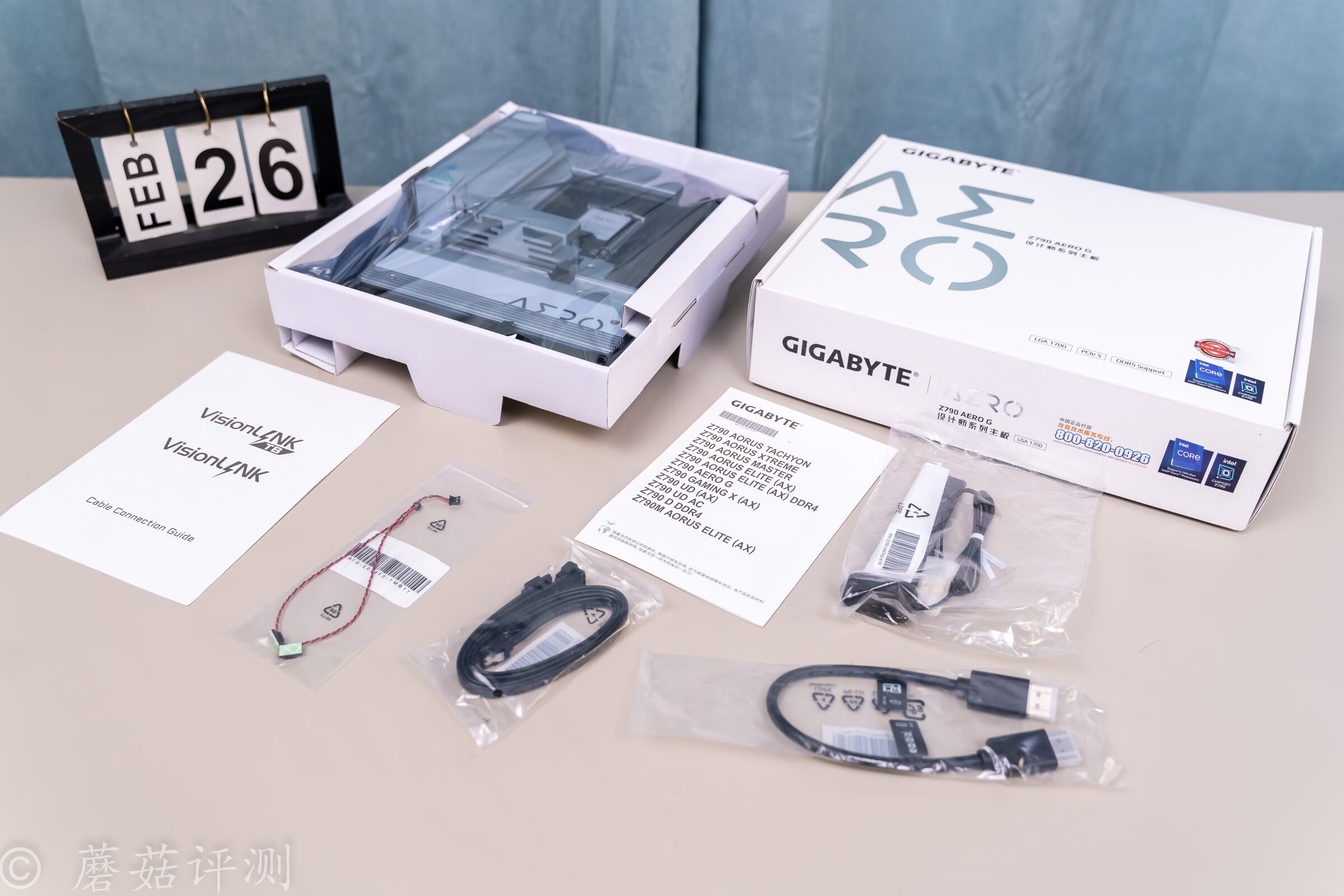

▼包装盒的内部，除了主板之外，还有一些其他配件，包括噪音检测传感器、两根SATA线、WIFI天线、DP视频短线和说明性文件。

▼这个DP视频短线超级有意思，从显卡的DP视频输出接口连接到主板的DP IN接口的，然后由主板整合视频信号、数据传输，输出到后面的一个Type-C接口。

三、技嘉Z790雪鹰AERO G D5主板 外观

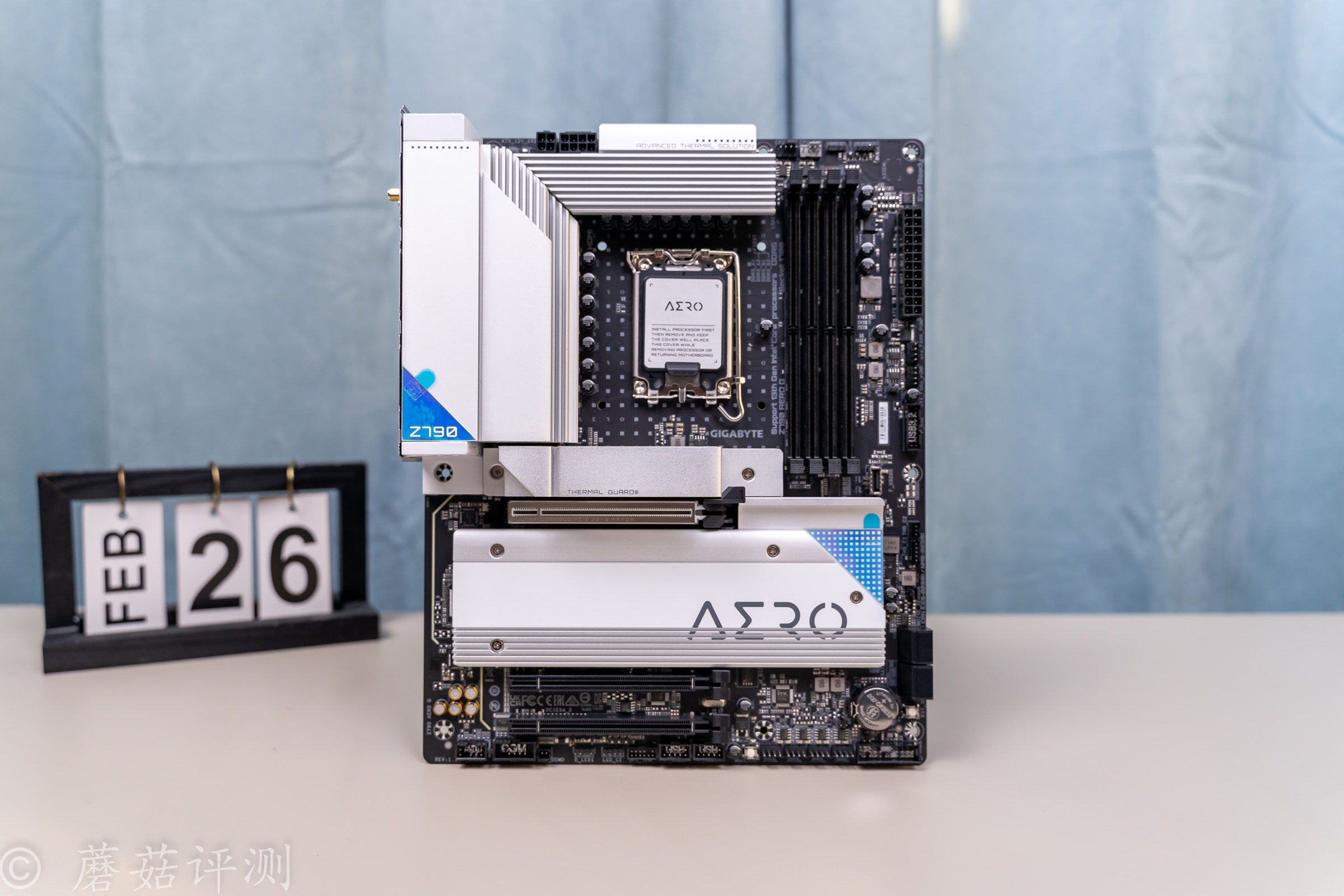

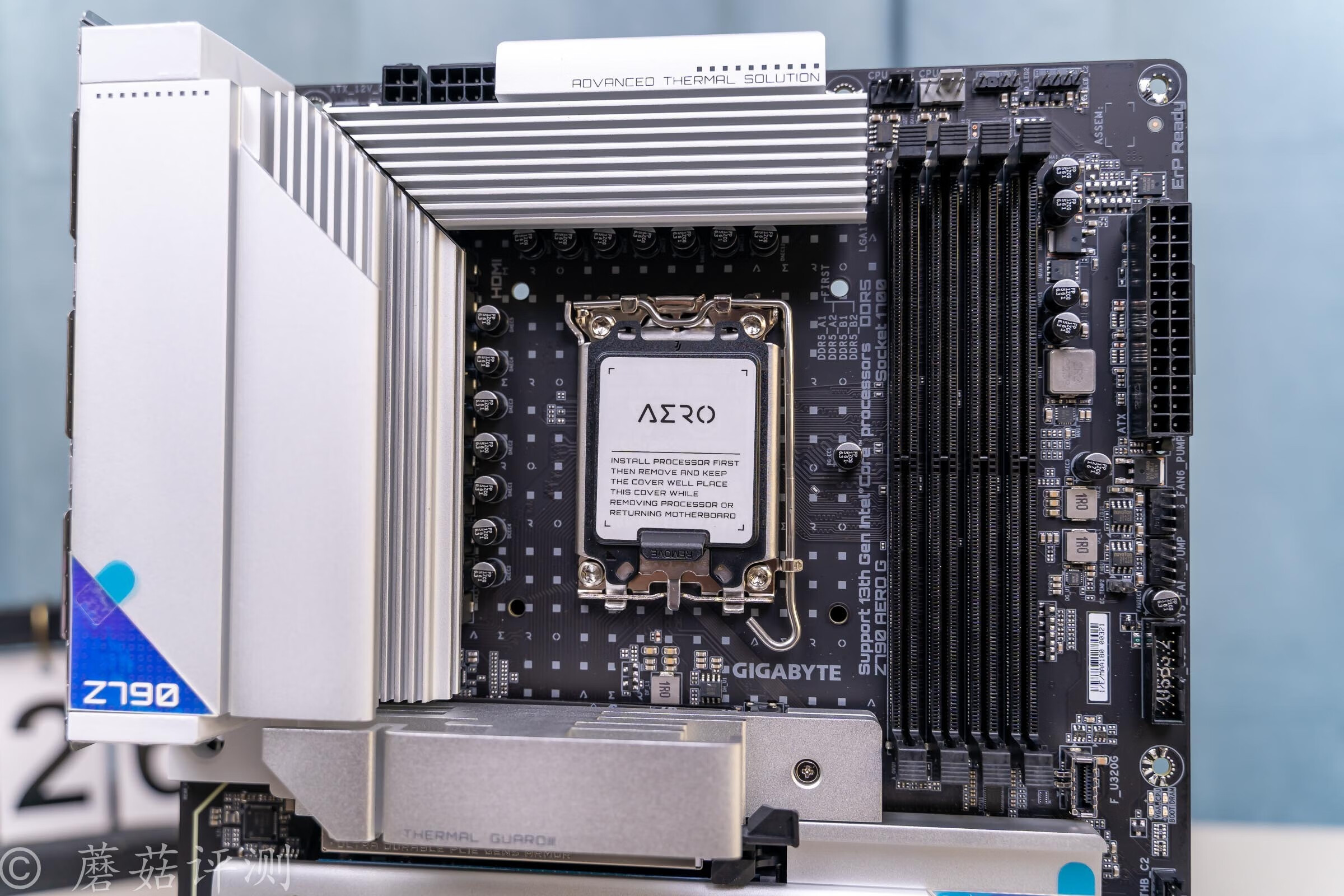

▼主板外观非常漂亮，正面覆盖有大量的银白色金属覆盖件，表面有复杂的造型和细腻的处理，整体质感很棒。

▼主板供电部分的金属覆盖件，体积非常大，表面有非常复杂的造型处理，可以有效的增大和空气的接触面积，提高散热效率。

▼金属覆盖件表面的处理很细腻，有种不像是金属材质的光泽。

▼主板的下面，也有一整块的金属材质覆盖。

▼主板底部金属覆盖件的右上角，还有一些漂亮的、有颜色的涂装，不同角度下还会反射不同的颜色。

▼主板的CPU辅助供电插头，采用8+4Pin的设计。

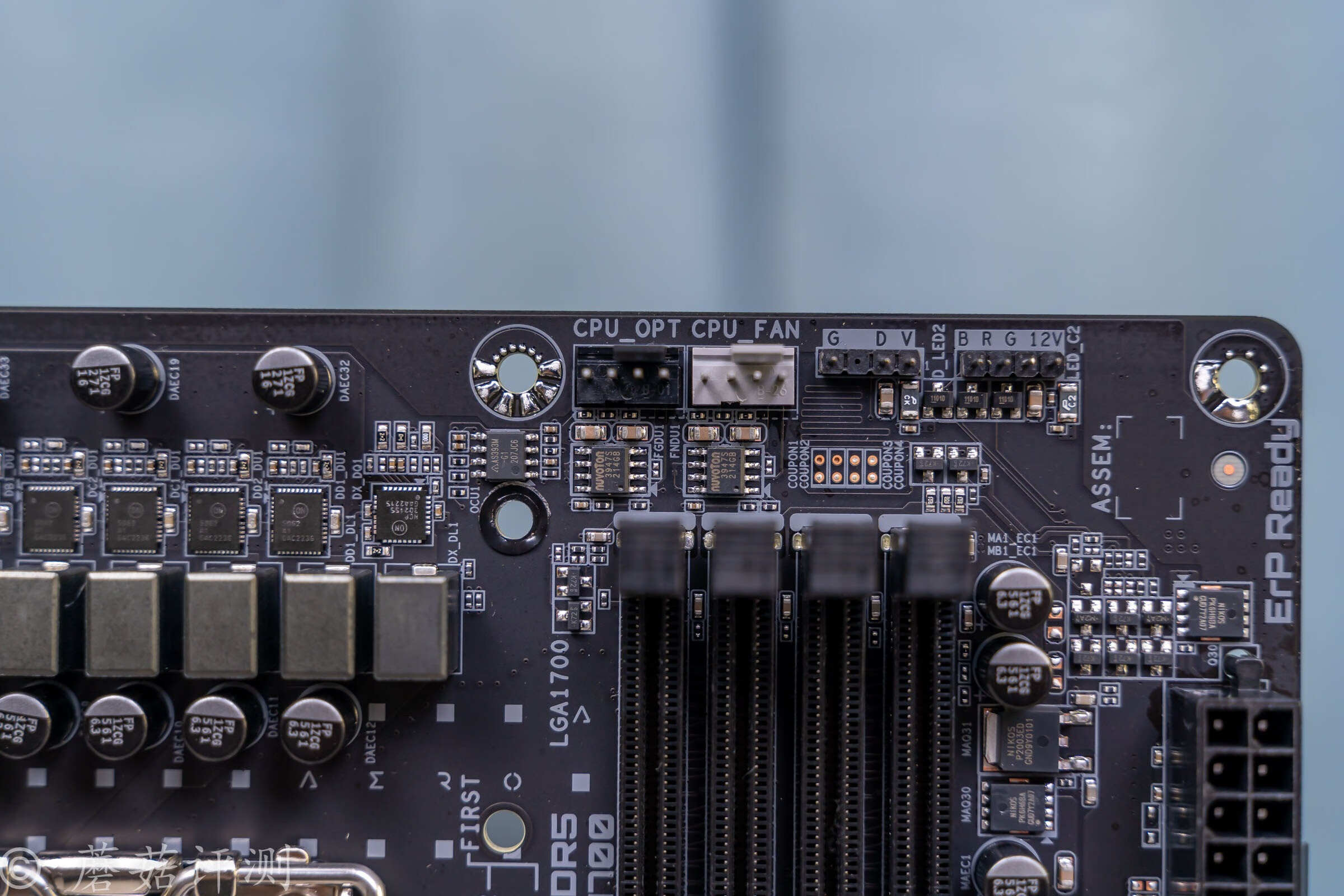

▼主板的右侧，两个4Pin的风扇供电插座，两个灯效插座，一个5V三针ARGB，一个12V四针RGB。

▼主板插座还是熟悉的LGA1700，插座的左侧和上侧都有密密麻麻的稳压滤波电容。

▼主板的右侧，有四条DDR5的内存插槽。

▼主板24Pin供电插座的下面，两个4Pin的风扇供电插座，两个机箱前置的USB插座，一个是Type-C的，支持USB 3.2 Gen 2 x 2，也就是20Gbps带宽。

▼另外这里还有四个DeBug的LED指示灯，方便快捷排故。

▼下面有四个SATA3.0接口，底部还有一个重启按键。

▼主板的第一个PCIe x 16插槽，白色的，有完整的金属件包裹，可以有效的提高强度和寿命。

▼PCIe插槽尾部的塑料扣具，体积增大，尤其是那个按压的把手，方便日常拆装显卡。

▼主板最靠近处理器的一个M2接口，最大支持PCIe5.0 x 4，规格最大支持25110，其标配的金属覆盖件体积超级巨大。

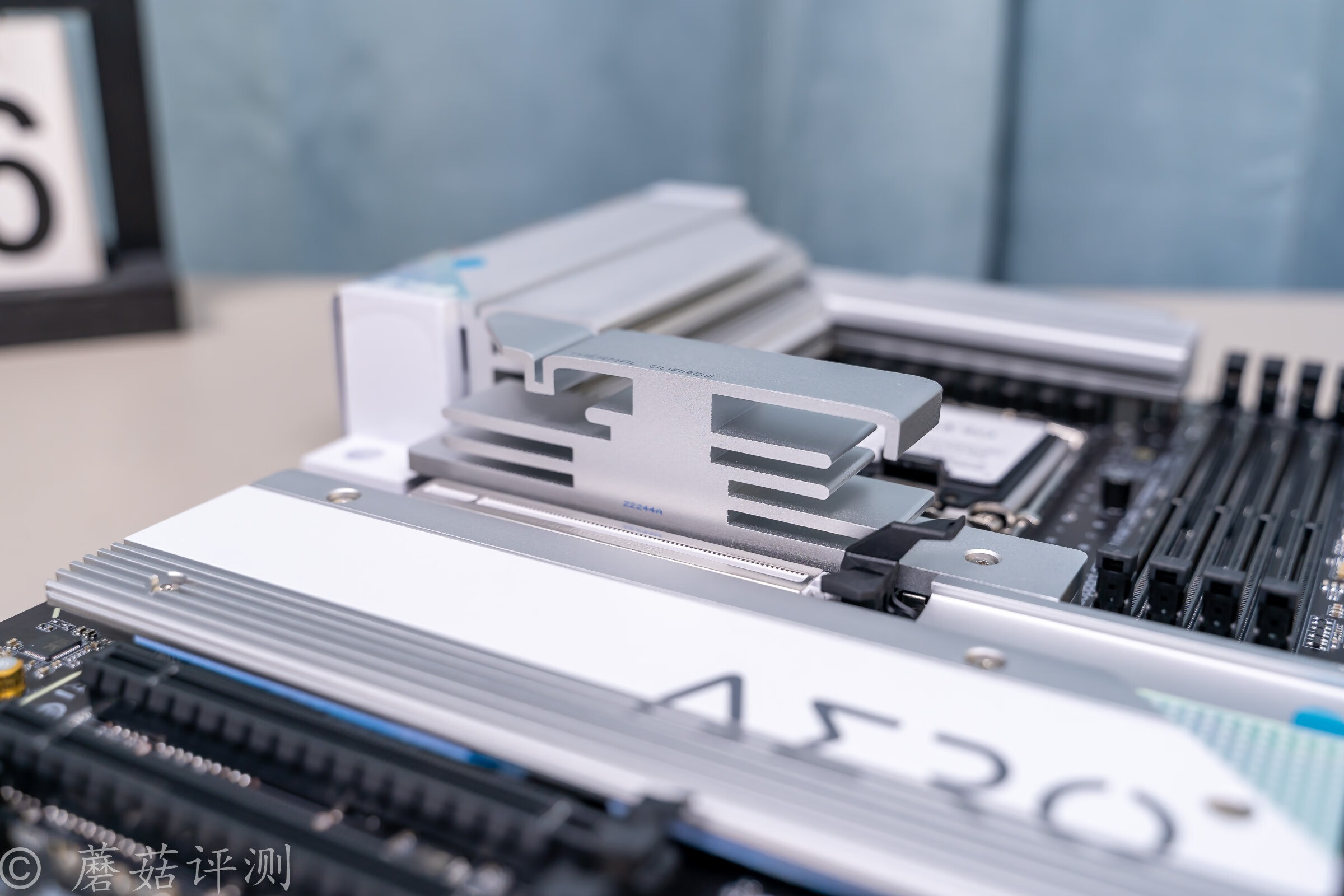

▼整体的高度和主板的CPU供电电路辅助散热金属件的高度一致，另外侧面也有很多散热鳍片设计，增大和空气的接触面积，提高散热效率。

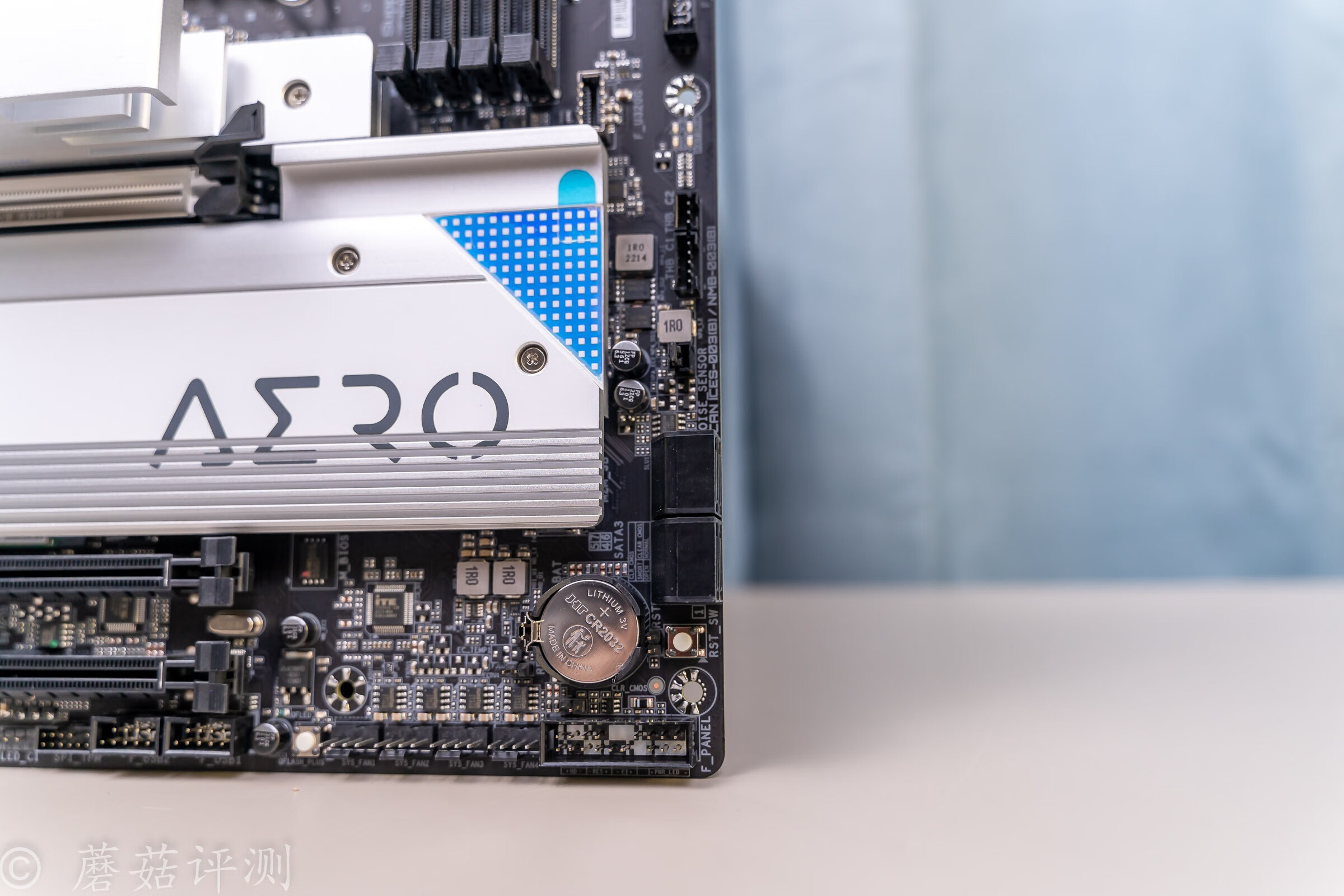

▼主板底部，还有两个PCIe x 4的接口，最大支持PCIe 4.0 x 4，可以用来接一些其他的设备。

▼主板底部的IO接口很丰富，从左到右依次是音频接口、COM串口、LED演示供电接口、5V三针ARGB灯效插座、12V四针RGB灯效插座、TPM安全加密模块插座和USB2.0插座两个。

▼另外一半，从左到右依次是Q-Flash Plus按键、四个4Pin的风扇供电插座和主板跳线插座。

▼主板后部的IO接口数量同样非常多，从左到右依次是，两个USB2.0插座，两个WIFI天线接口，四个USB 3.2 Gen1接口，一个DP IN视频输入接口，一个HDMI视频输出接口，两个USB 3.2 Gen2 Type-A接口，一个USB 3.2 Gen 2 x 2 Type-C接口，一个USB 3.2 Gen2接口（支持DP），三个音频接口，其中一个支持光纤Line。

▼主板的后部，并无其他的什么接口。

四、技嘉Z790雪鹰AERO G D5主板 拆解

▼主板正面覆盖有大量的金属件，这里拆解下来看看。

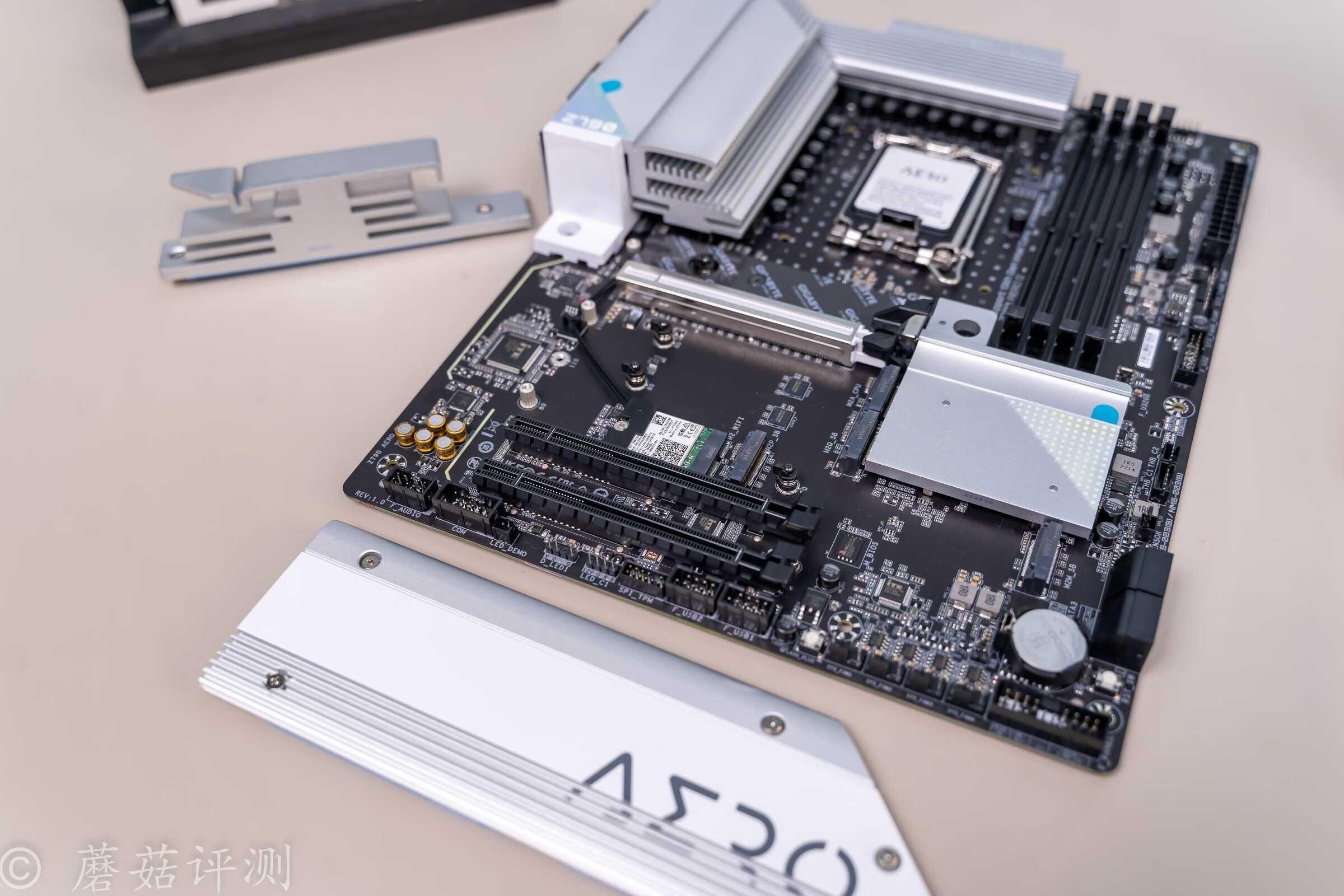

▼拧掉主板底部的固定螺丝，就可以取下底部的两块金属覆盖件。

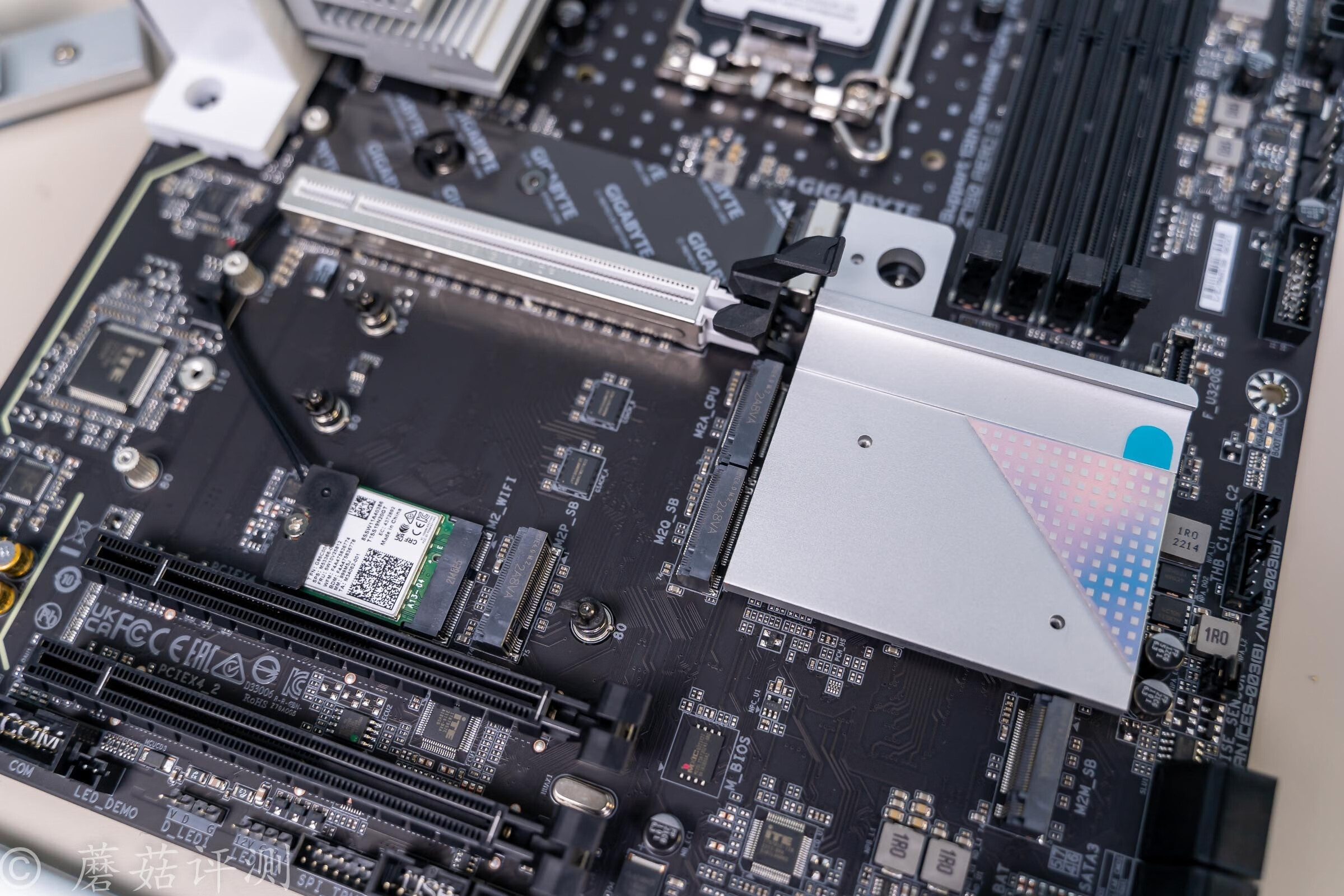

▼靠近看看，这两块金属覆盖件下面有五个M2接口，最上面的一个支持PCIe 5.0 x 4，最大支持25110，下面四个最大均支持PCIe 4.0 x 4，最大规格分别支持22110和2280。

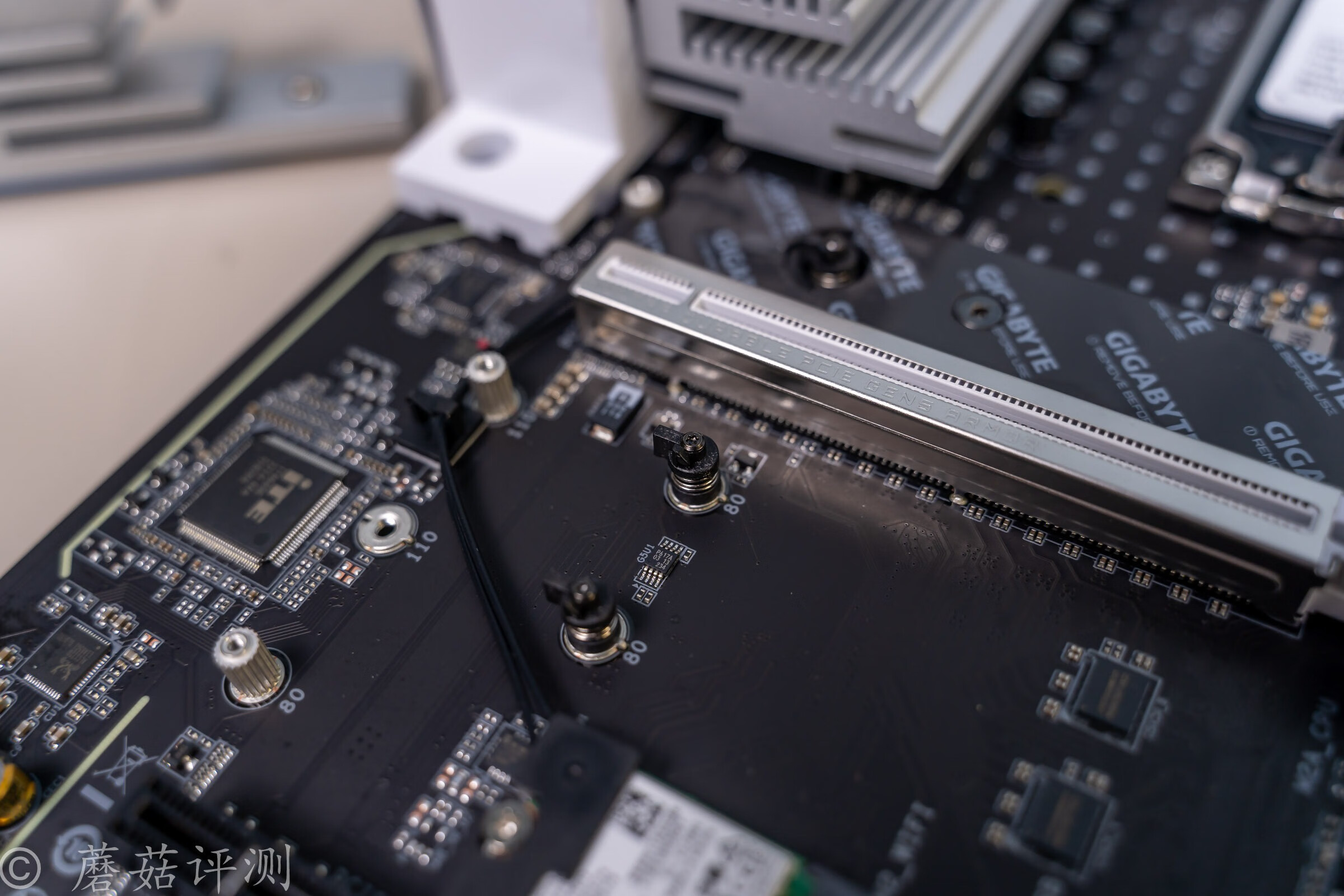

▼另外，M2固态硬盘的固定方式采用快拆设计，方便日常拆装M2固态。

▼取下主板正面所有的金属覆盖件，这样才能看到主板的完整全貌。

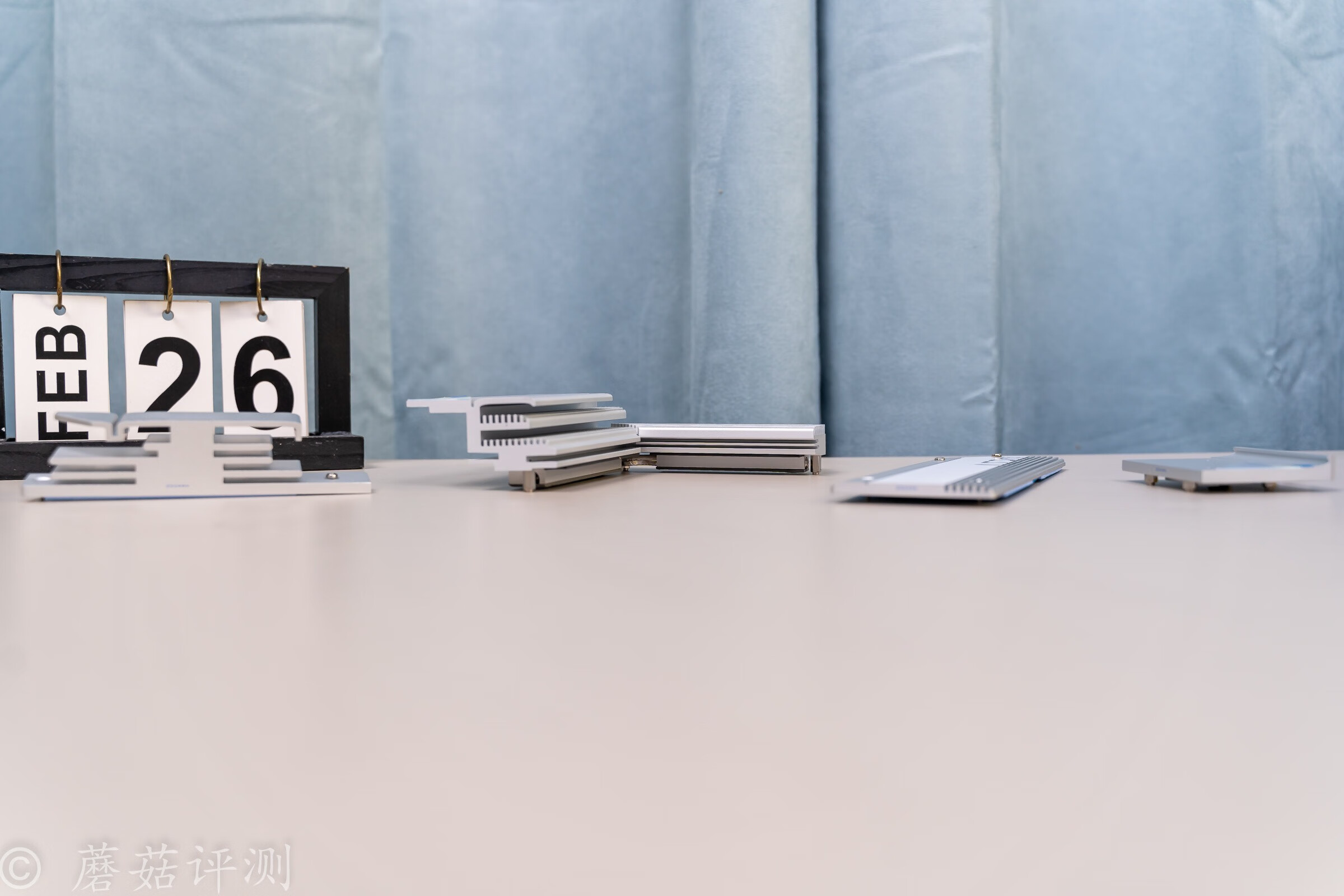

▼这些金属覆盖件的体积很大、很厚，入手很扎实。

▼主板正面密密麻麻的，全部都是各种元件。

▼主板的CPU供电电路非常豪华，横向有9颗电感，竖向有10颗电感，总共有19相供电，超级给力！

▼CPU的辅助供电插座，8+4Pin设计，插座采用实心针脚，过流能力更强，旁边有很多稳压滤波的电感、电容。

▼插座下面是供电电路的PWM主控芯片，安森美的，丝印NCP81530R，这是一款新款PWM主控，最大支持8+2相双通道PWM控制信号输出。NCP81530R和NCP81530在硬件规格上大体相同，前者支持REV0.95，后者支持REV0.9。

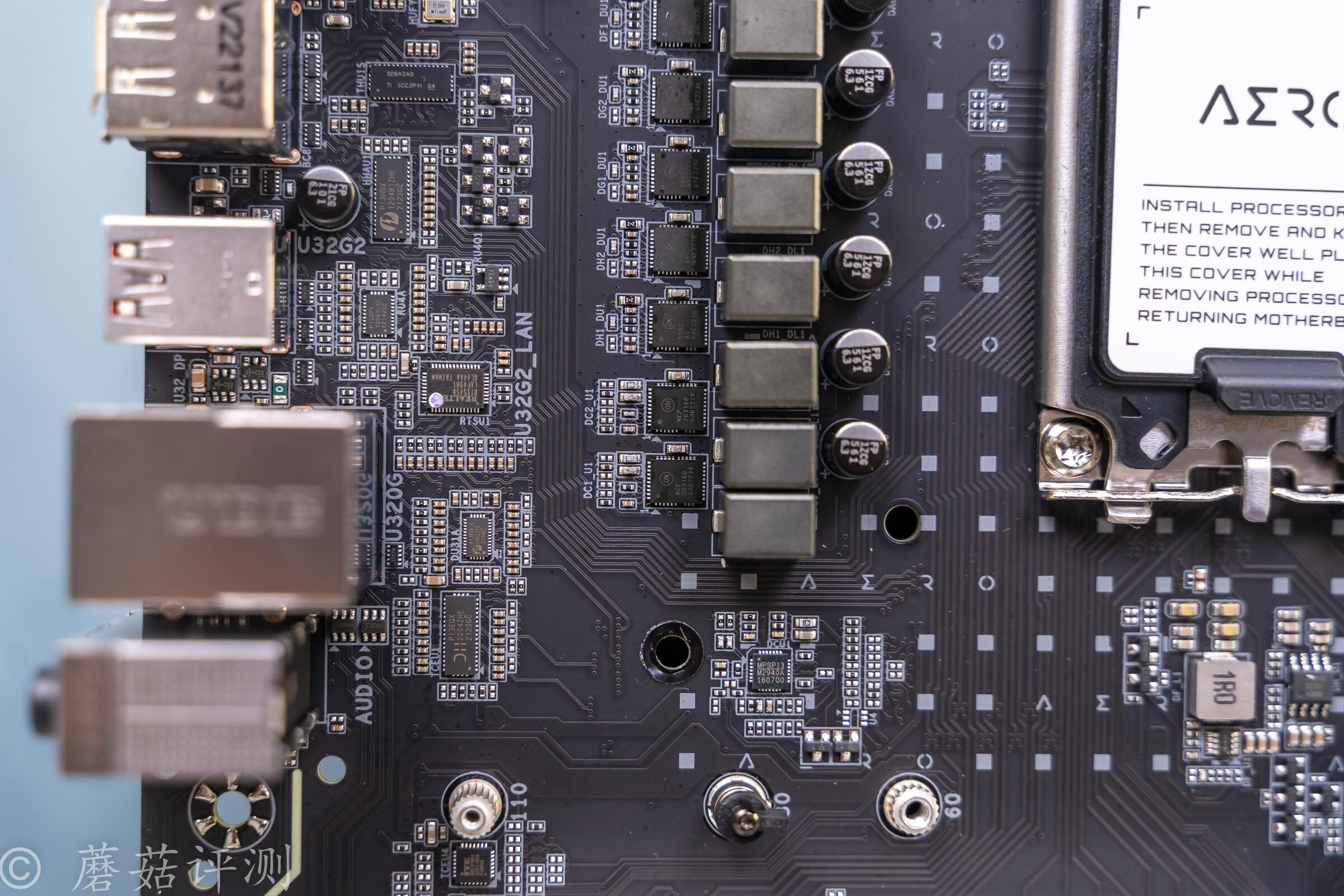

▼主板左侧有10颗DrMos，为8+2设计，上面8颗丝印5062，为安森美的FDMF5062，最大稳定输出电流为70A，负责处理器的Vcore供电。

▼底部还有两颗DrMos，也是安森美的，丝印NCP303160，最大稳定输出电流在60A，负责处理器的Vgt供电。

▼主板上侧有9颗DrMos，分8+1设计，左侧8颗丝印5062，为安森美的FDMF5062，最大稳定输出电流为70A，负责处理器的Vcore供电。

▼最右侧还有一颗DrMos，也是安森美的，丝印NCP302155，最大稳定输出电流55A，负责处理器的外围供电。这颗DrMos的右侧有一个单相PWM控制器，用于给这颗DrMos提供驱动。

▼主板供电的左下角，还有一颗M2940A，一般负责处理器的Vio、Vsa供电。

▼主板的供电电路的背面，没有看到任何芯片，只看到了一些贴片电容。这块板子的供电电路整体还是非常不错的，整体规格是16+2+1相供电。PWM主控是安森美的NCP81530R，输出8+2相PWM控制信号，其中8相PWM信号每相进两颗DrMos，DrMos为安森美的FDMF5062，最大稳定输出70A，负责处理器的Vcore供电，剩余2相PWM控制信号进两颗安森美的NCP303160，最大稳定输出电流60A，负责处理器的Vgt供电。还有1相是安森美的NCP302155，最大稳定输出电流55A，由一个单相PWM控制器来控制。

▼风扇的4Pin供电插座，都有独立的驱动IC支持。

▼主板的内存插槽支持DDR5，内存插槽的供电电路就很简单了。

▼机箱前置Type-C插座的旁边，有一颗ITE8851fn，这是一颗USB PD3.0控制器。

▼主板的南桥芯片，很小巧，右侧有一相供电。

▼主板后部IO接口的最上面，有一颗安森美的NCP81239，这是一颗USB-PD升降压方案主控芯片，后部有一些上下桥的供电模组。这套供电电路，蘑菇猜测大概率是给下面的那个支持视频输出的Type-C接口提供的。

▼红框芯片丝印RTS5411T，USB3.0的HUB芯片。橙框为Ti的SD642A0，这是一颗多路复用器/多路解复用器，用来给主板后部的DP接口提供支持。黄框是P13HDX，应该是视频信号分配芯片。

▼红框芯片丝印P12DPX，应该是给C口的DP信号输出提供支持；橙框芯片丝印RTS5450，这是一颗Type-C主控芯片，支持完整的CC功能，支持PD3.0；黄框芯片丝印P13EQX，这是一颗低功耗、高性能的2端口USB3.1 Gen2/Gen1多路复用器；绿框芯片丝印P13EQX，上面那个负责Type-A，下面这个应该是负责Type-C的。

▼红框芯片丝印S1463L04，给主板后部2.5G的Lan口提供支持；橙框丝印ITE8851fn，USB PD3.0控制器。

▼红框芯片丝印IT8689E，芯片很大，负责检测主板的各项参数；橙框芯片丝印ALC1220，声卡主控芯片，小螃蟹的；绿框芯片丝印232GG，负责主板底部的Com串口。

▼红框芯片为BIOS存储芯片，容量32MB；橙框芯片丝印it5701E，用于检测主板的各项参数。

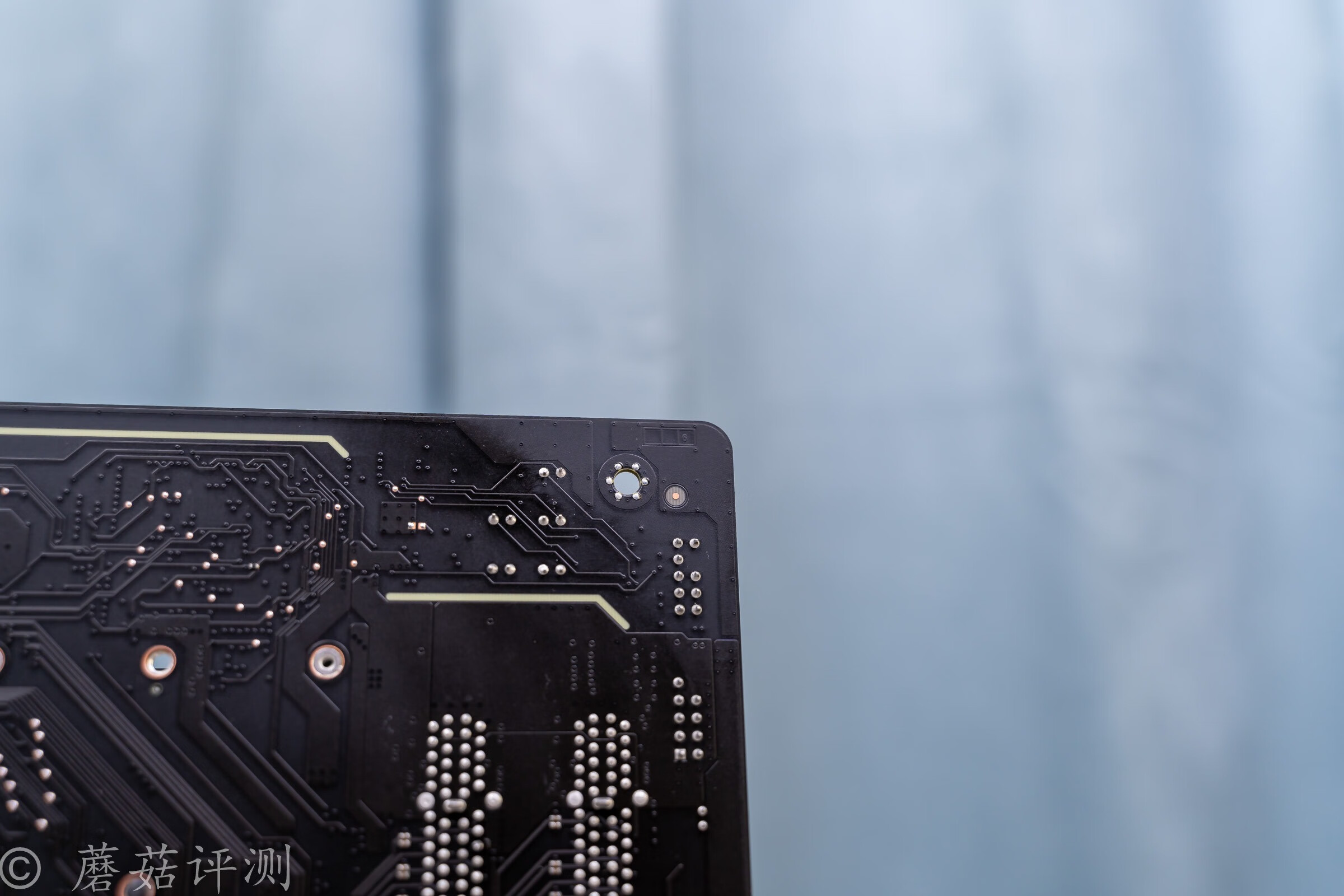

▼主板的背面，比较的空空如也，没有什么芯片。

▼主板背面的左下角可以看到一些物理分隔，用于将主板的音频部分和主PCB分开，提高音频电路的信噪比。

▼主板的PCB采用6层板设计，用料不错。

▼无线网卡是intel的AX211，支持WIFI6E和蓝牙5.3，不错不错。

五、技嘉Z790雪鹰AERO G D5主板 装机

▼主板正面覆盖了大量的银色的金属，搭配一些白色、金属风格的硬件，整体的效果就会非常不错。另外看个细节，主板的CPU辅助供电虽然采用8+4Pin设计的，但是其4Pin的供电插座可以轻松正常的插上一个8Pin的CPU辅助供电插座，且不用掰开，非常方便。这样的话，在日常装机的便利性，以及颜值方便，都还挺好的。

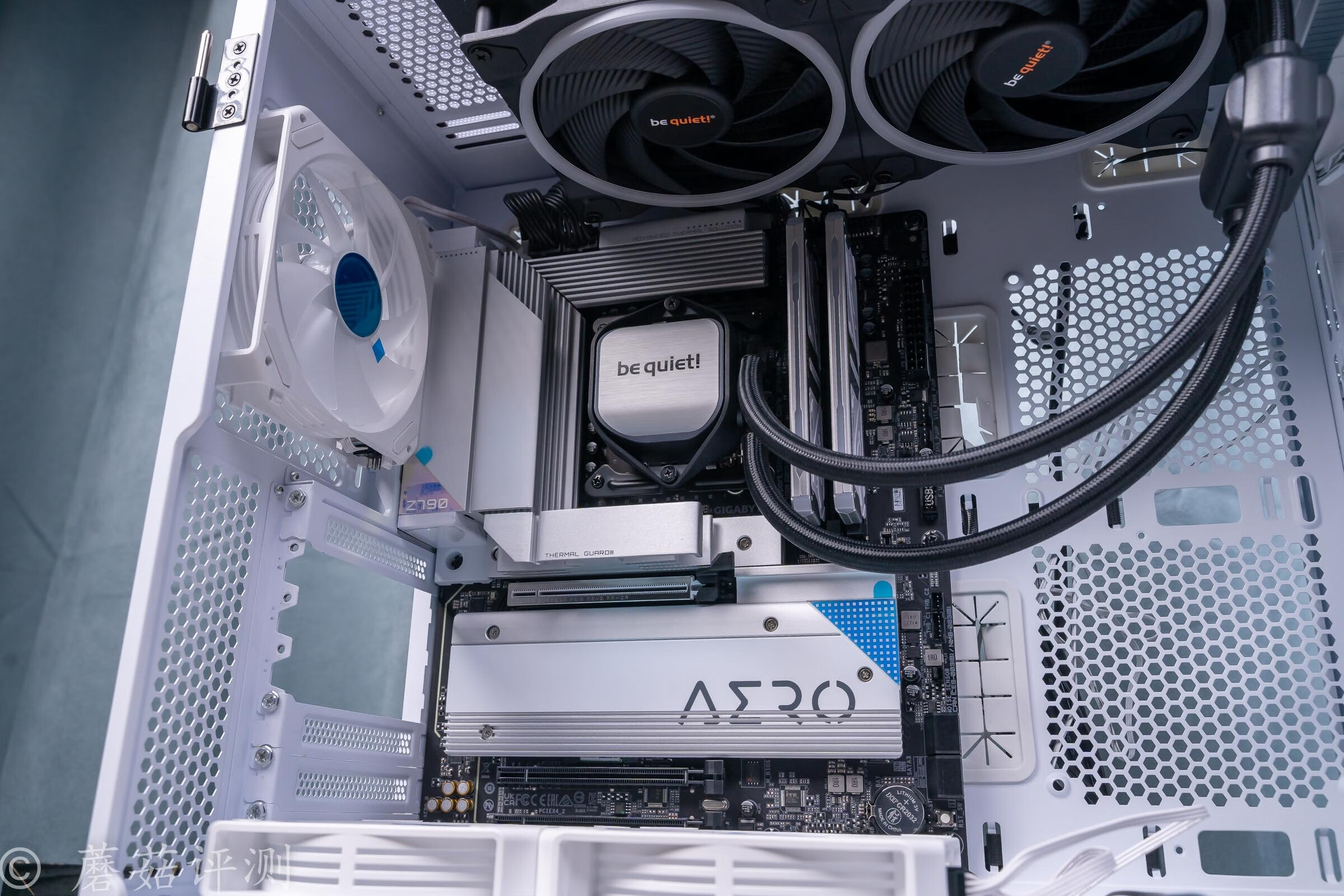

▼蘑菇这里简单的搭配一些金属风的银白色硬件，质感非常不错。

▼测试的处理器选择使用13700K，这颗处理器的性能表现还是非常不错。

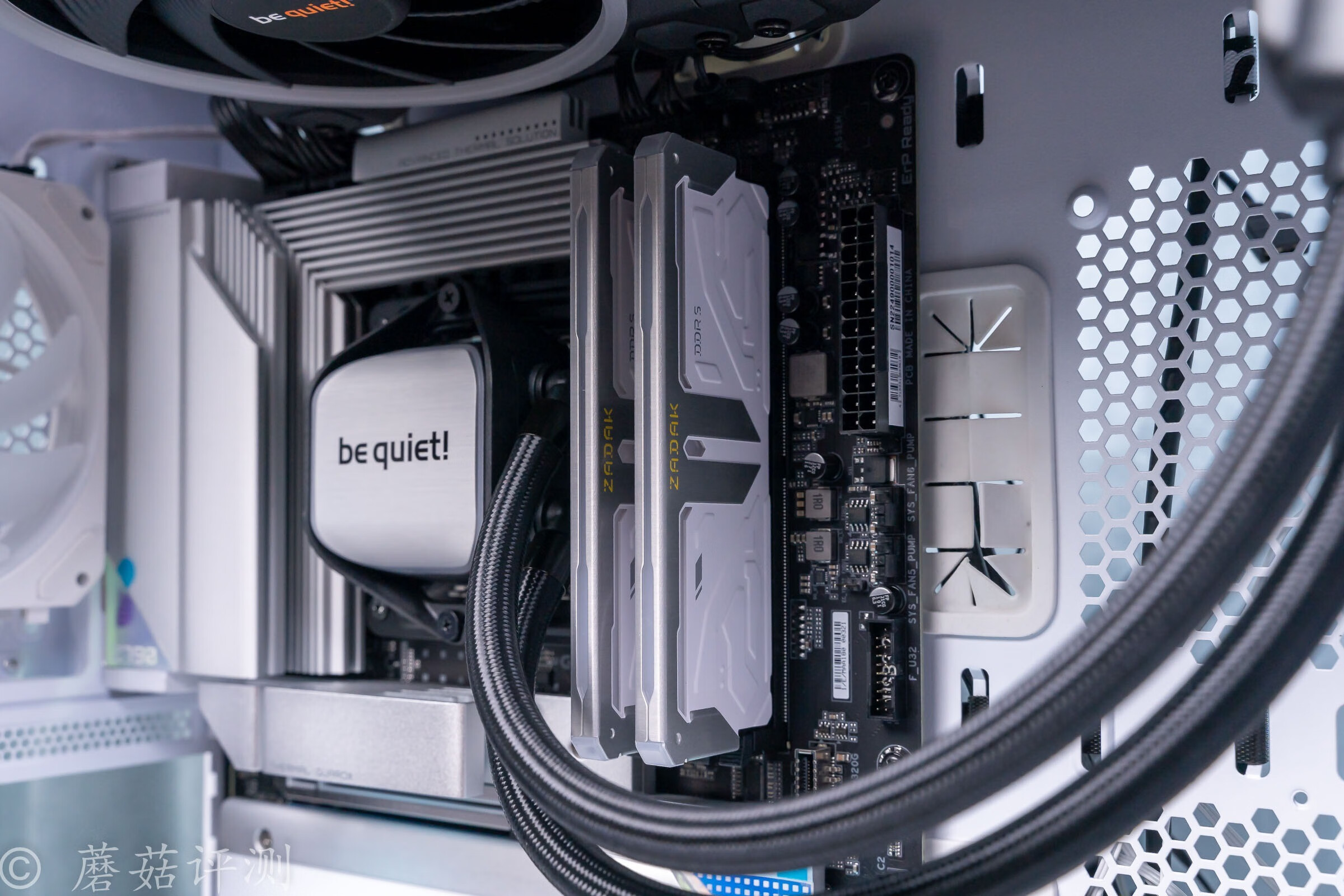

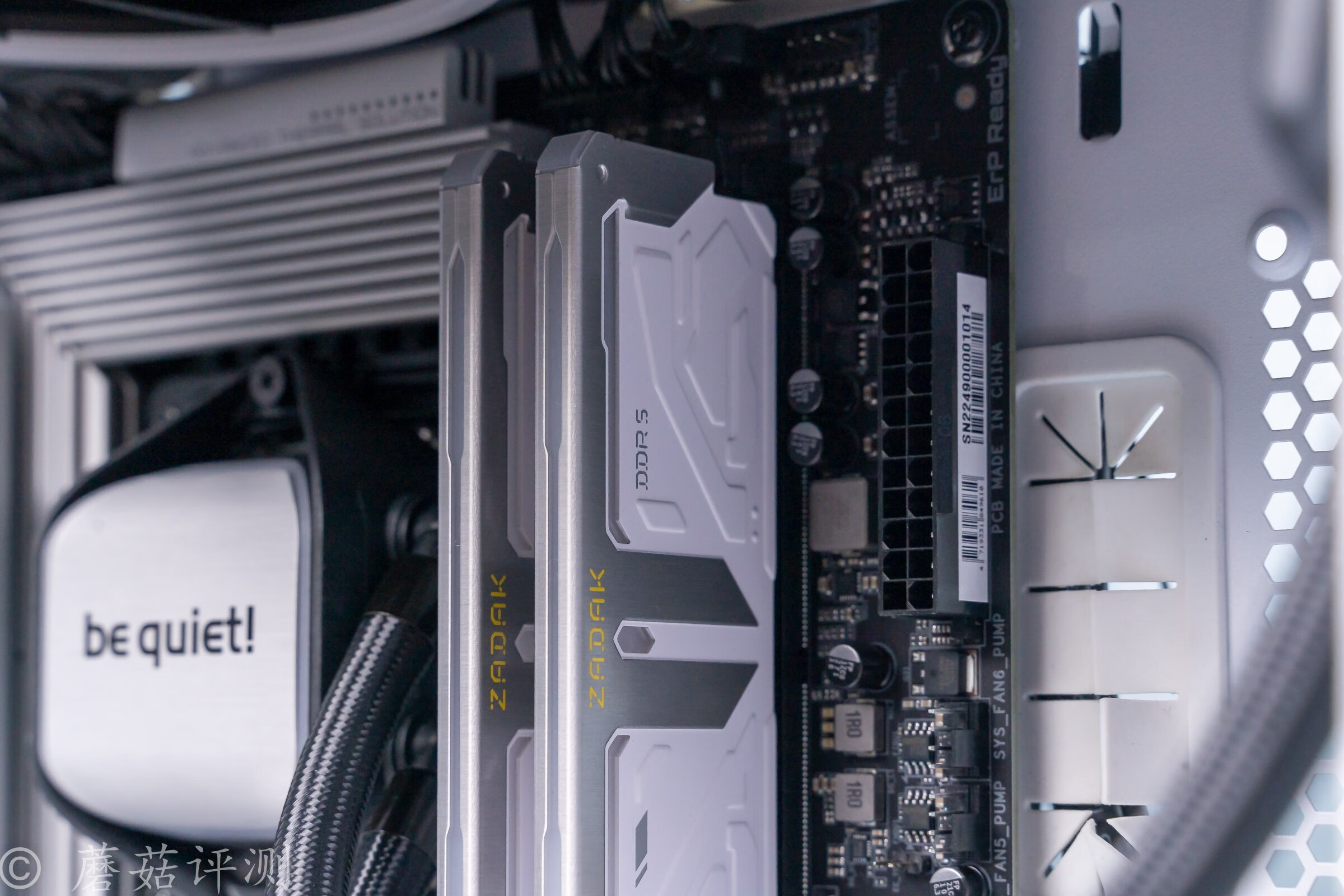

▼内存用的是宇瞻的ZADAK系列内存，这个系列内存的外观设计非常的有亮点，内存条侧面的金属马甲是白色的，顶部是金属质感和RGB灯带的融合。

▼靠近看看，内存条侧面的白色金属马甲上，有非常有设计感的外形设计，有点图腾的感觉。

▼内存条顶部的RGB灯带也很有意思，两侧是金属件包裹，中间是RGB灯带。

▼接着把影驰的RTX4080星耀OC显卡安装好，整机的效果还是非常漂亮的。

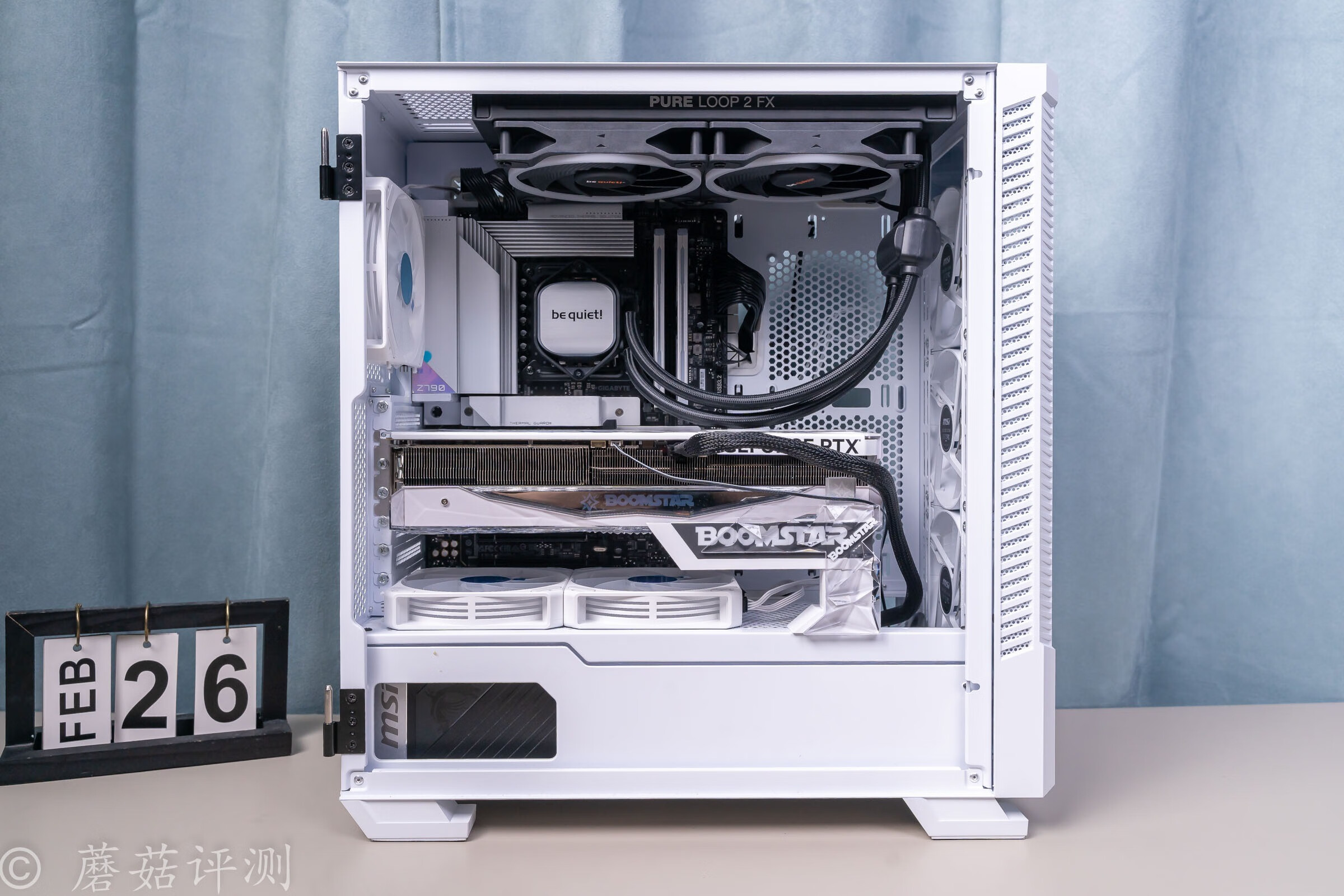

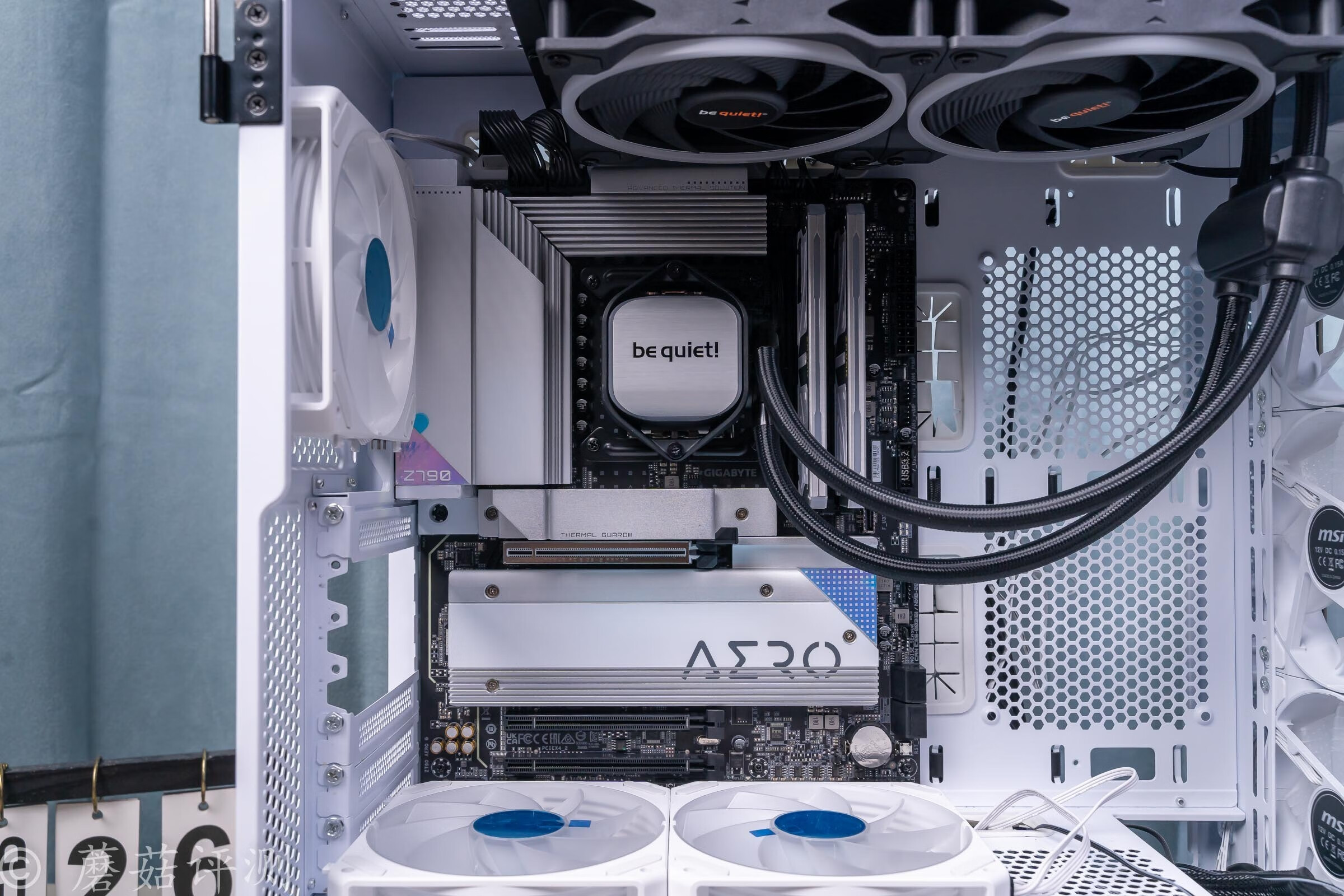

▼开机，一次点亮，整机非常漂亮。

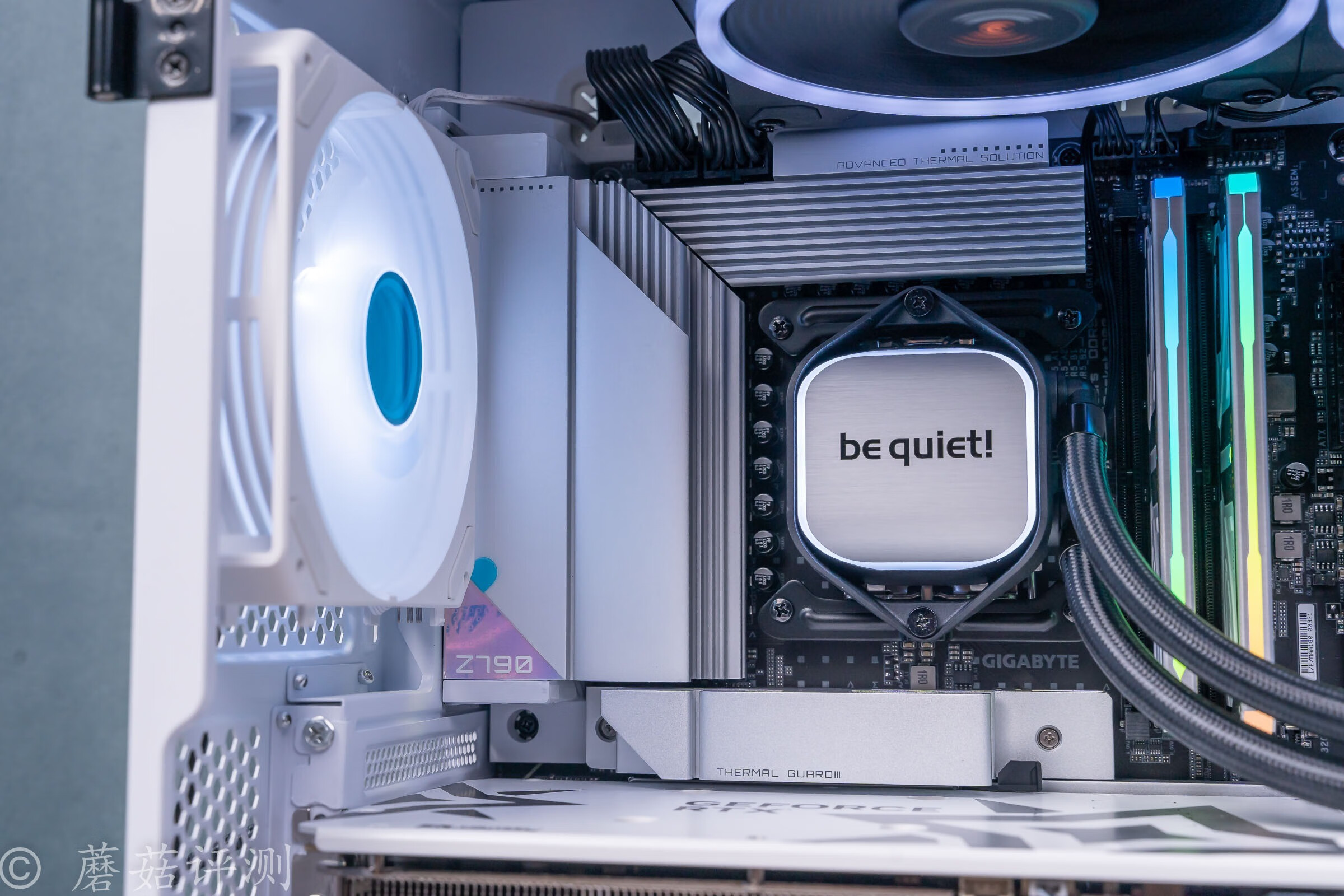

▼主板的供电部分覆盖有大量的银白色金属辅助散热件，且非常的精致，细节超级丰富。

▼不仅有常见的格珊设计，增加和空气的接触面积，还有高低错落的感觉，每一层都有不同的设计，错落有致。

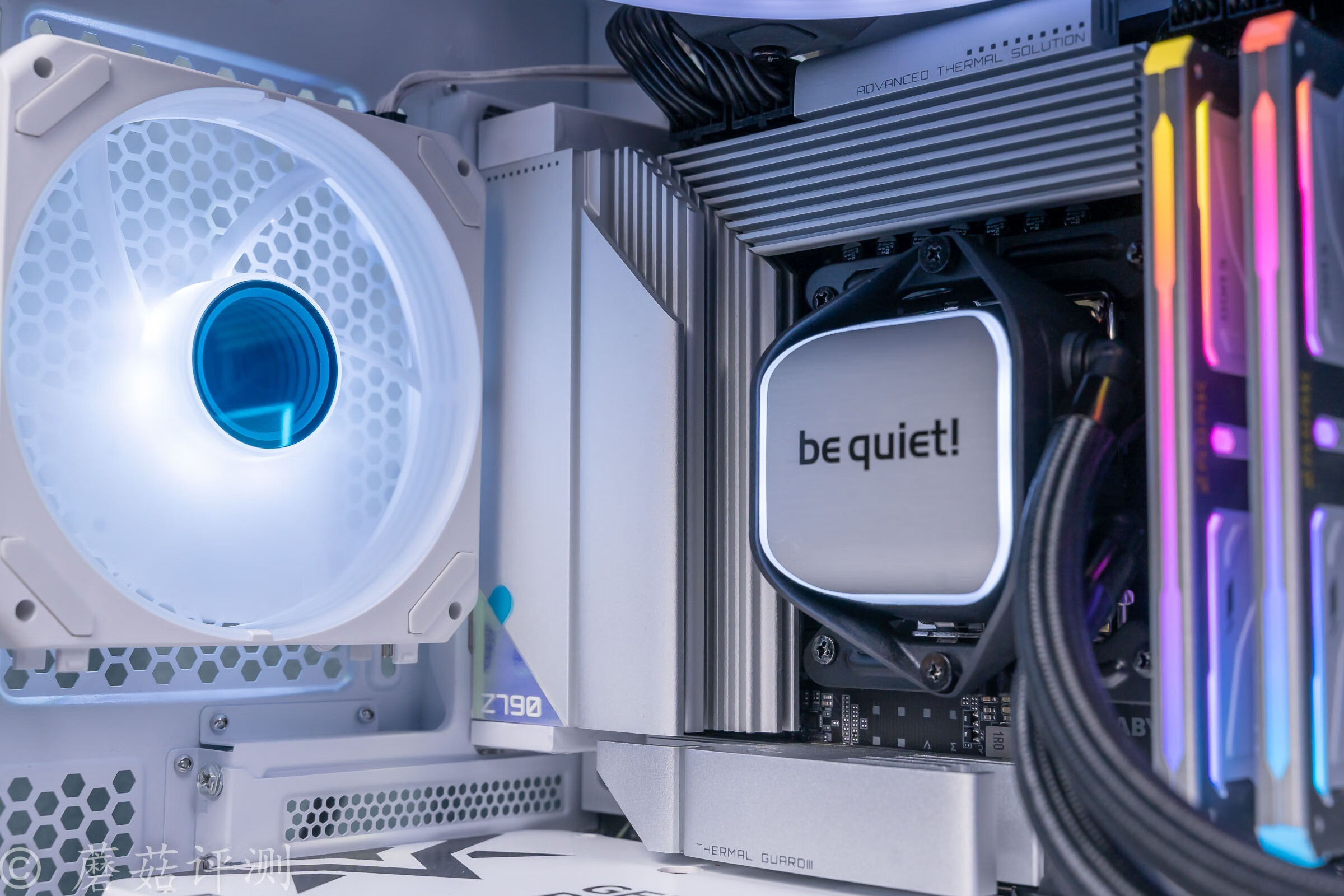

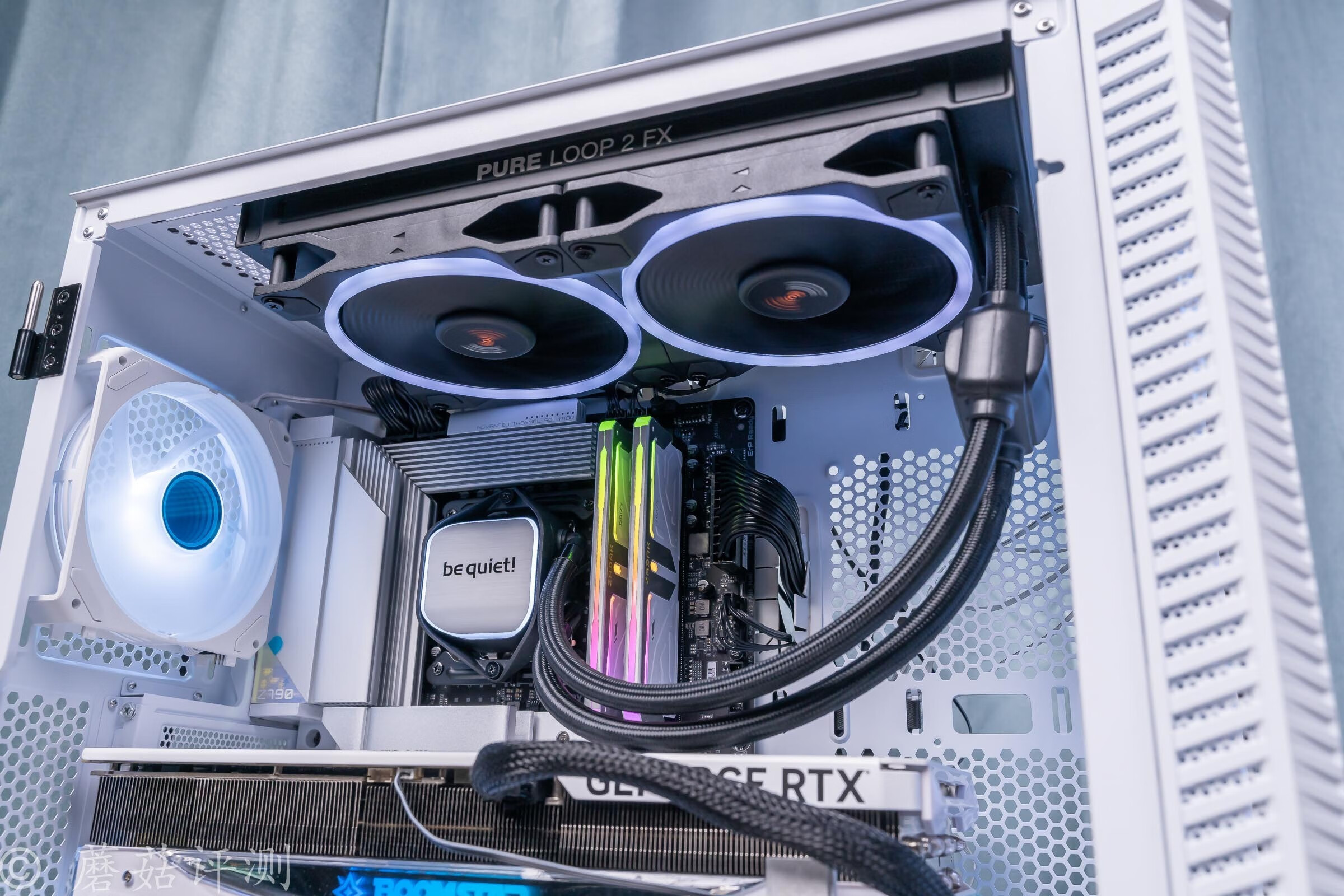

▼用来压制13700K处理器的是德商德境界的Pure LOOP 2 FX 280一体式水冷，这款水冷的综合表现非常不错。外观方面，水冷头顶部采用了银白色的金属盖板，表面还有细腻的拉丝处理，整体的质感非常不错。顶盖四周有一条ARGB灯带，可以很好的点缀一下。

▼冷排风扇也是采用了德商德境界的静音风扇，风扇运行非常安静。另外，在扇叶的四周也有ARGB的灯带，支持ARGB灯效，支持主板同步。

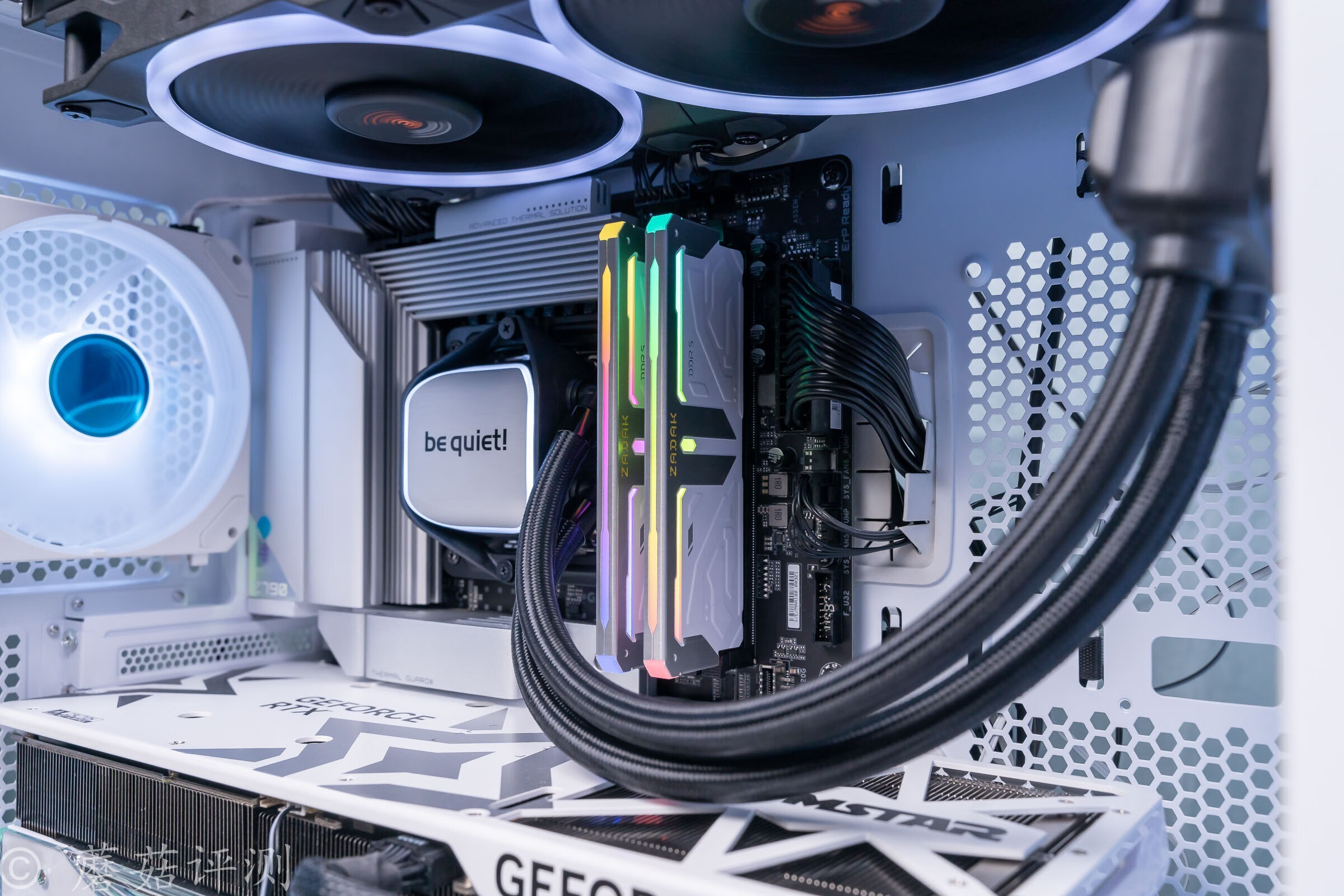

▼宇瞻ZADAK内存的RGB灯效非常的丰富，内存条顶部的RGB灯带分为三段式设计，且RGB灯带有宽、窄造型的设计。

▼宇瞻ZADAK内存侧面的RGB灯效更有意思，采用多段式设计，和内存条侧面的马甲、顶部的金属装饰件配合的很不错。

▼靠近看看，RGB灯带的柔光效果不错，颜色细腻，过渡均匀。

▼影驰RTX4080星耀OC显卡的颜值非常漂亮，显卡除了自身颜值非常漂亮且支持ARGB灯效同步之外，还标配了一个支持ARGB灯效显卡支架。

▼电源用的是MPG A850GPCIE5金牌全模组电源，这款电源支持最新的ATX3.0，标配PCIe5.0接口，可以轻松给RTX40系显卡供电。

▼一根单线就可以轻松给影驰的RTX4080星耀OC显卡供电，日常走线更加简单、方便。

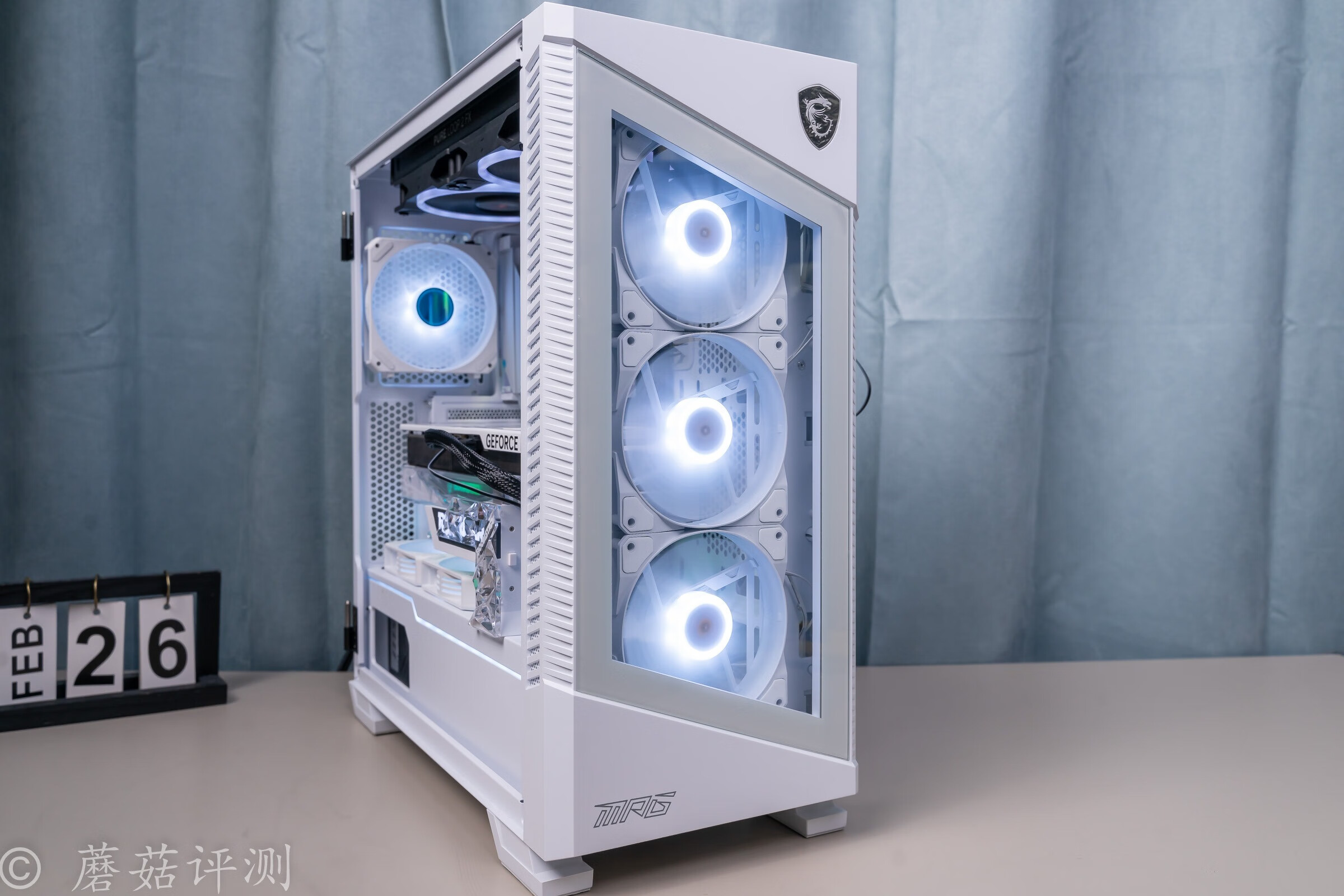

▼机箱是刀锋100R，白色版本，这个机箱的颜色搭配这块Z790 AERO G主板非常合适。机箱前部标配三把机箱风扇，支持ARGB灯效，整体的效果非常不错。

▼另外，机箱的电源仓的上面还支持安装机箱风扇，可以专门用来照顾显卡部分的散热，好评。电源仓侧面的顶部也有一条ARGB灯带，可以很好的平衡机箱的整体灯效，视觉观感更加出色。

六、技嘉Z790雪鹰AERO G D5主板 测试

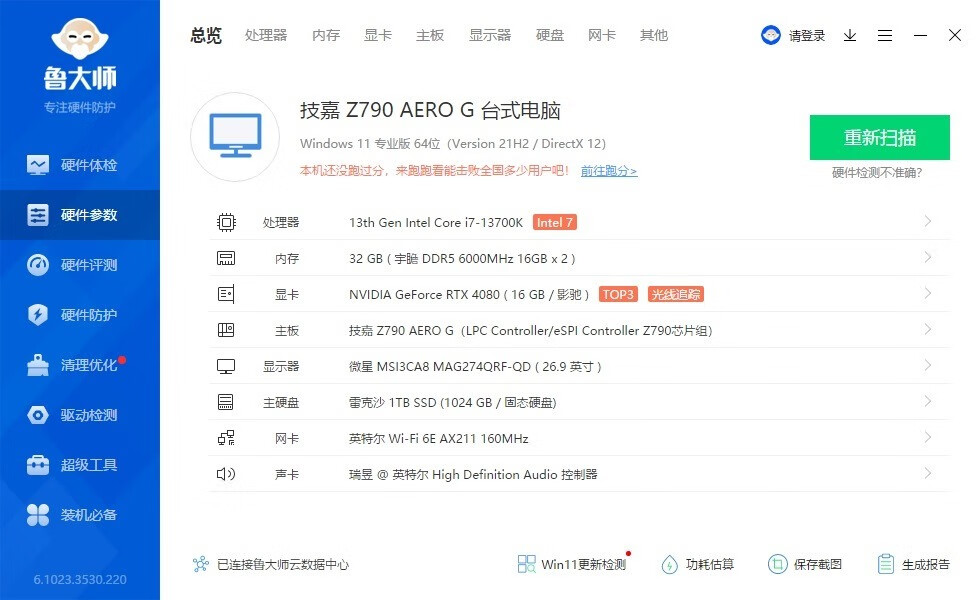

▼整机配置一览，处理器是13700K，主板是技嘉的Z790 AERO G，显卡是影驰RTX4080星耀OC，整机配置非常不错。

▼简单跑个测试，整机得分281W，其中处理器单独得分109.7W、显卡单独得分108.4W，分数很给力。

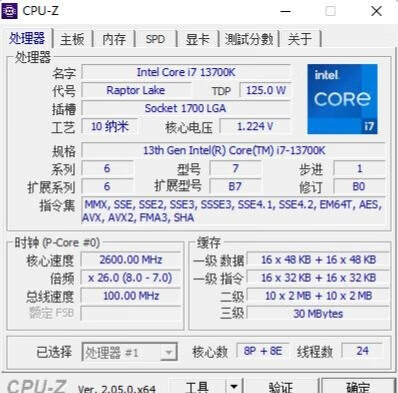

▼简单看下13700K的规格参数，8大核、8小核，二级缓存24MB，三级缓存30MB，整体硬件规格很强。

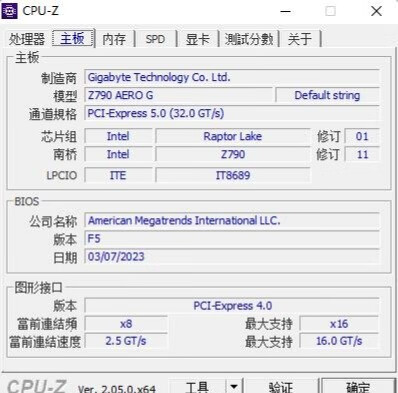

▼主板的BIOS已经更新到最新的F5版本，后续的测试都会在这个版本下进行。

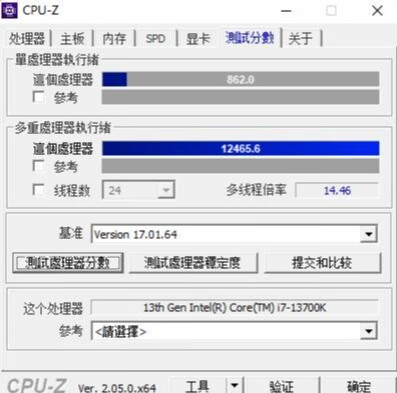

▼简单跑个CPU-Z的测试，默认设置下，单核862，多核12465.6，表现很不错。

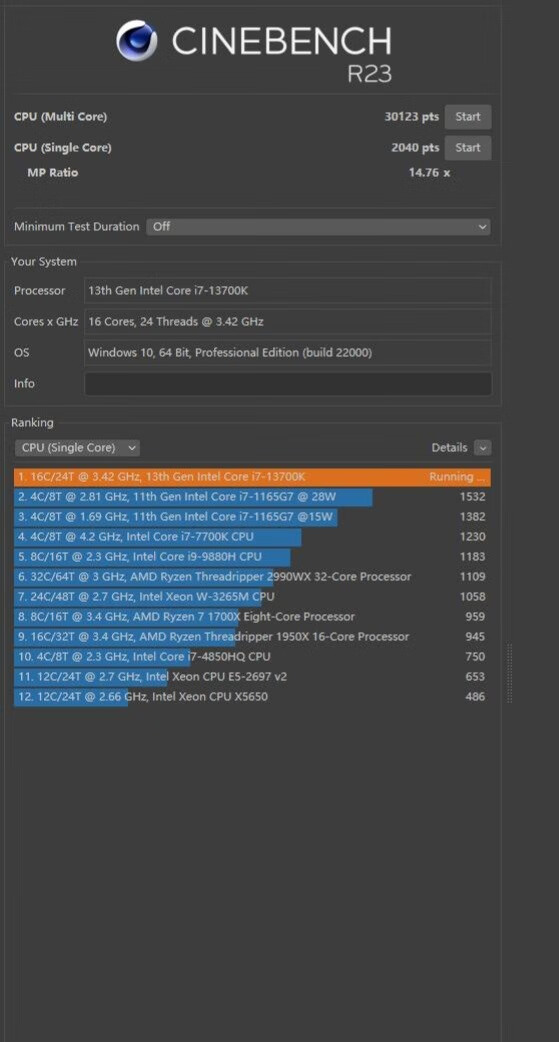

▼Cinebench R23，单线程2040，多线程30123，多线程性能超过3W。

▼对了，Z790 AERO G主板的BIOS非常的漂亮，采用纯白配色，在打开内存XMP选项的时候，着实被惊艳了一把。

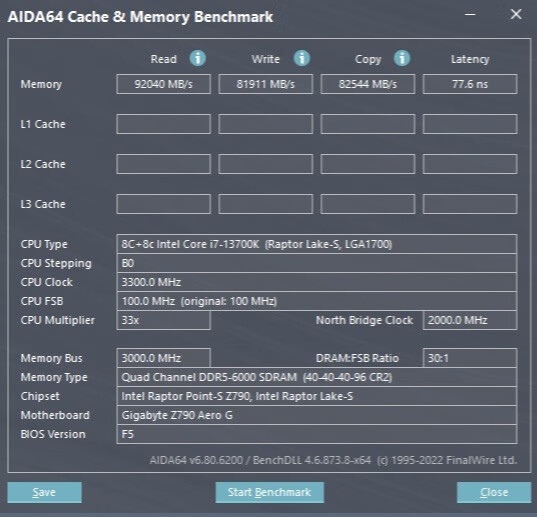

▼默认情况下，内存频率轻松稳定在6000MHz。跑个测试，内存读取92040MB/s、写入81911MB/s、复制82544MB/s，延迟77.6ns。

▼进入吃鸡训练场，2K分辨率，全高画质，游戏帧数稳定在148帧，帧延迟在7.4ms。

▼进入主板的BIOS，打开内存相关的两个选项，一个是高带宽选项、一个是低延迟选项。

▼打开之后，同样是6000MHz频率，内存读取95835MB/s、写入93629MB/s、复制91648MB/s，延迟71.1ns。整体的性能提升非常明显，尤其是内存的写入性能，直接提升了10000+MB/s，内存的复制也提升了10000MB/s左右，延迟下降了6ns左右。

▼再进入吃鸡训练场，同样的位置，同样的2K分辨率、高画质，游戏帧数直接提高到241帧，帧延迟下降到4.1ms，非常明显，显卡的占用和功耗也提升了。

▼日常待机情况，处理器温度在34℃左右，供电温度在32℃左右，表现稳定。

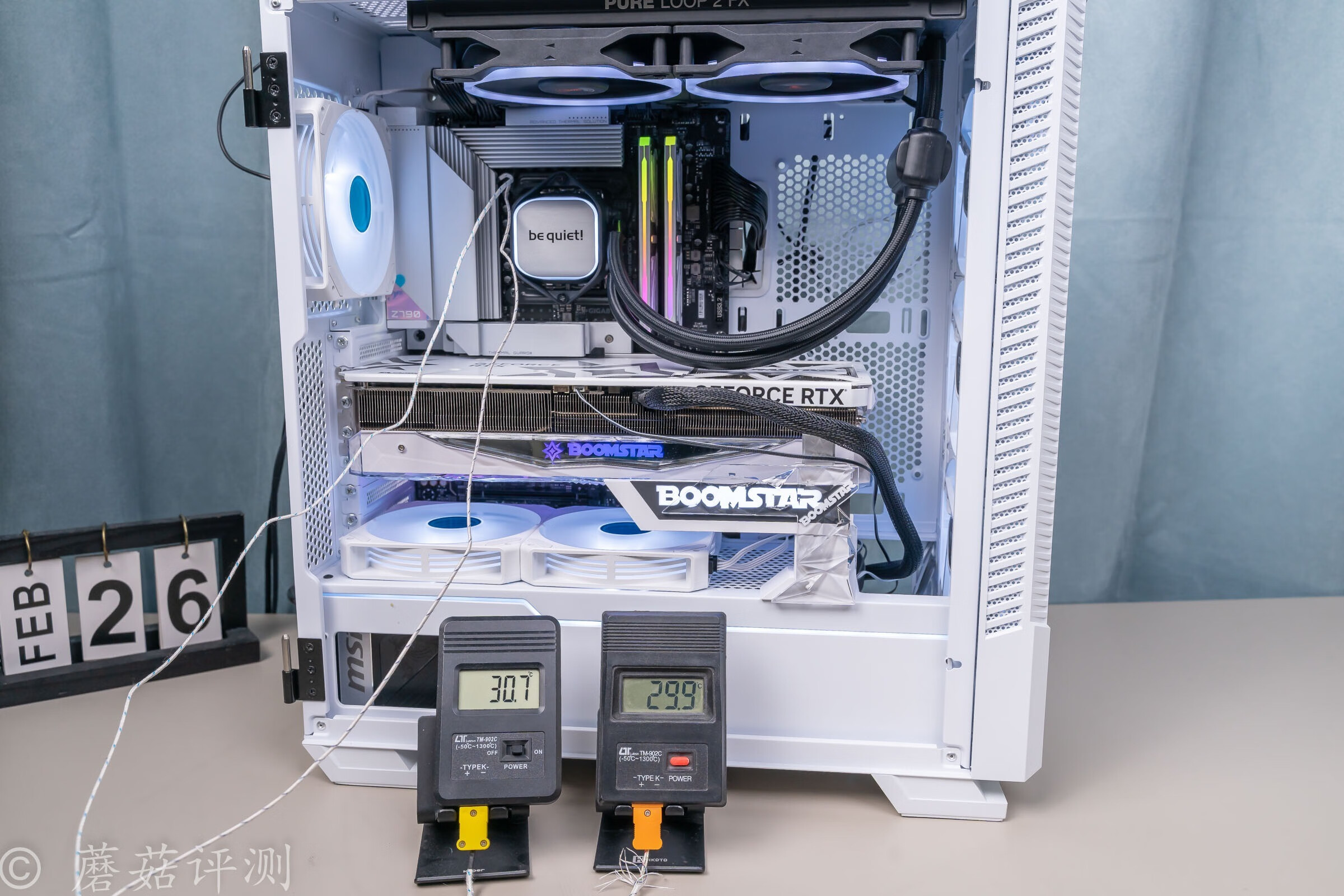

▼主板的左侧供电散热温度30.7℃，右侧供电散热温度29.9℃，表现稳定。

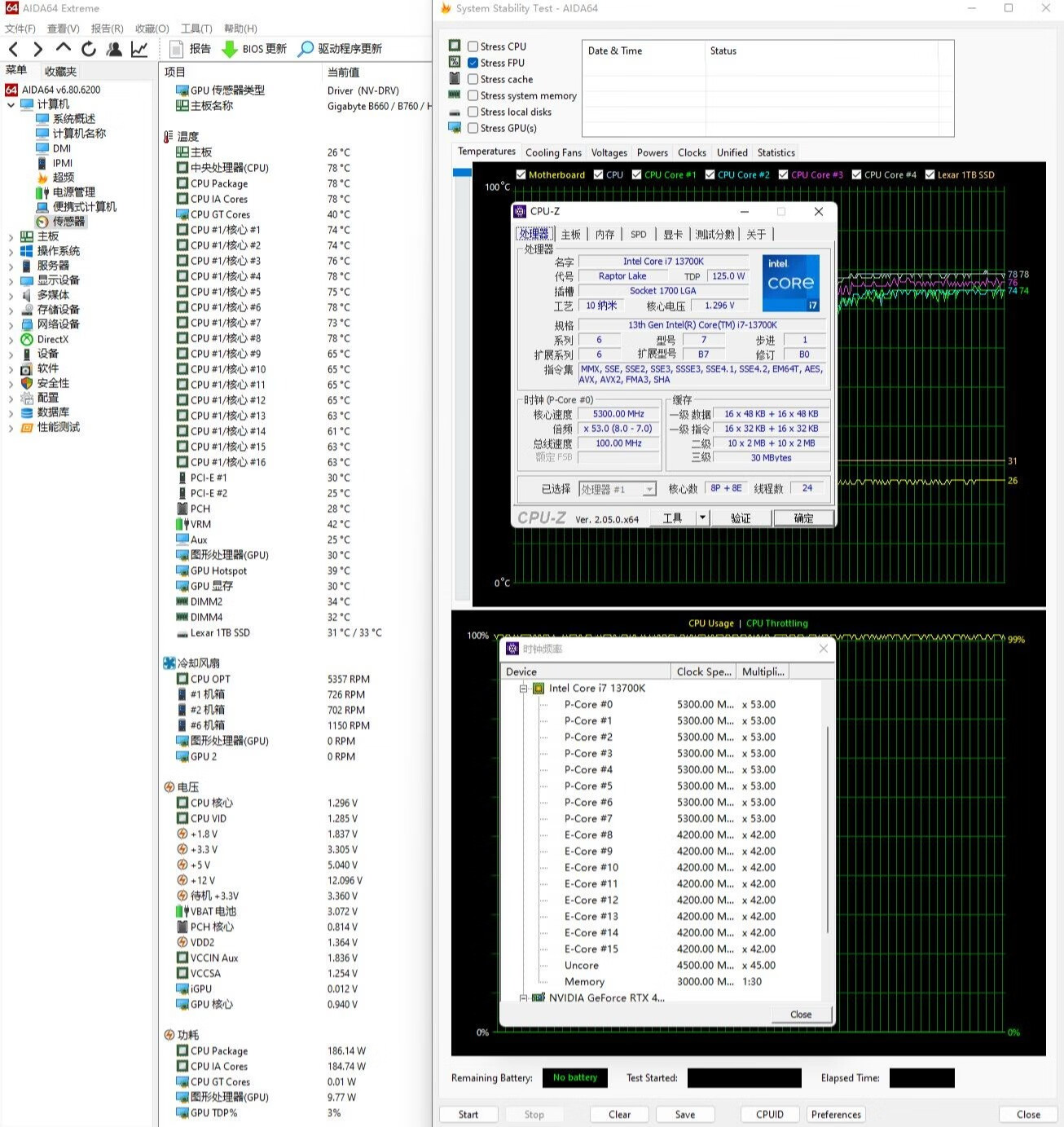

▼简单跑个CPU-Z的压力测试，处理器功耗在190W左右，温度在78℃，主板供电部分温度在42℃左右。

▼主板左侧供电散热温度34.6℃，上侧供电散热温度在35.8℃，表现也非常稳定，波澜不惊。

▼单烤FPU测试10分钟，处理器功耗在210W左右，温度81℃，主板供电部分温度46℃。

▼主板左侧供电散热件温度38.4℃，上侧供电散热件温度在39.5℃，整体表现非常不错，温度很低。

▼最后用温枪扫一下主板的整体供电电路，温度最高的部分也就49.4℃，整体的发热表现控制的非常不错。这块主板的供电用料，可以轻松应付13代intel处理器的供电需求，默频和超频都没啥问题。

七、总结

技嘉这块Z790雪鹰AERO G主板的整体表现还是非常不错的，这块板子的供电部分用料非常不错，拥有16+2+1相的强大供电规格，且清一色的使用了DrMos，其中16相的Vcore供电使用了70A的DrMos，可以轻松满足13900K的默频及超频的供电需求。供电模组的上面还覆盖有体积硕大的金属辅助散热件，可以保证供电电路的运行温度。实测应付210W的13700K，主板的供电电路温度不超过50℃，完全无压力。

拓展性方面，这块主板标配四条支持DDR5的内存插槽，五个M2接口，其中最上面一个支持PCIe5.0 x 4、25110规格的M2固态，可以轻松满足极致的拓展需求。另外这块主板标配了8个4Pin的风扇供电插座，超级给力。

对了，在主板的IO接口上，有一个特殊的DP IN视频输入接口，可以在主板内部巧妙的将DP视频信号和数据传输以及供电相结合，融合成一个Type-C接口输出，满足专业玩家的特殊使用需求。

另外，主板的BIOS标配了内存高带宽、低延迟两个选项，打开之后可以非常明显的提高内存的读写速度、以及延迟表现，性能提升非常明显，还非常稳定。无论是对于游戏玩家，还是工作党，这两个选项都非常有用，毕竟稳定的提升内存性能，游戏软件、专业软件都能用的到。

对了，唯一让蘑菇不太满意的是，CPU的辅助供电插座采用8+4Pin的设计，如果是8+8就更好了。

谢谢大家！
