细节优化,优势加强、微星B660M迫击炮WIFI D5主板 拆解图析

社区·蘑菇评测2周前


一、 前言


Intel全新的12代处理器确实非常不错,特殊的大小核架构设计,搭配上10nm的工艺制程,再配上增大的三缓,让12代处理器的单线程、多线程性能均非常强悍。但刚刚上市的12代intel处理器仅有高端型号,主板也仅有Z690主板,再加上D5内存的普遍价位偏高,因此,普通用户想要尝鲜12代intel处理器,还是非常困难的。


但马上这种情况就会有所改变,因为intel全新的B660主板即将上市。更加主流、价格更加合适的B660主板,才是普通用户的选择。


搭配合适的12代intel的i5、i7处理器,就非常适合,无论是价位,还是性能方面,表现都非常不错。


而在一众的B660主板中,微星的B660M迫击炮主板,无疑是最值得关注的。因为微星的迫击炮主板一直做的非常不错,用料、外观、设计等等方面。毕竟销量成绩在这里,群众的眼睛可是非常雪亮的。


正好蘑菇收到了微星的一套B660M迫击炮主板套装,让我们拆解一下,看看全新的微星B660M迫击炮主板的用料、细节到底怎么样。


二、 微星B660M迫击炮WIFI D5主板 套装一览


▼一个全黑的纸箱,中间印着MAG的字样,一看就是微星的。


▼打开之后直接就能看到主板,以及一张主板介绍。


▼主板下面还有好多东西,一颗intel的处理器,一套金士顿的DDR5内存。这是知道我买不起DDR5内存么,哈哈。

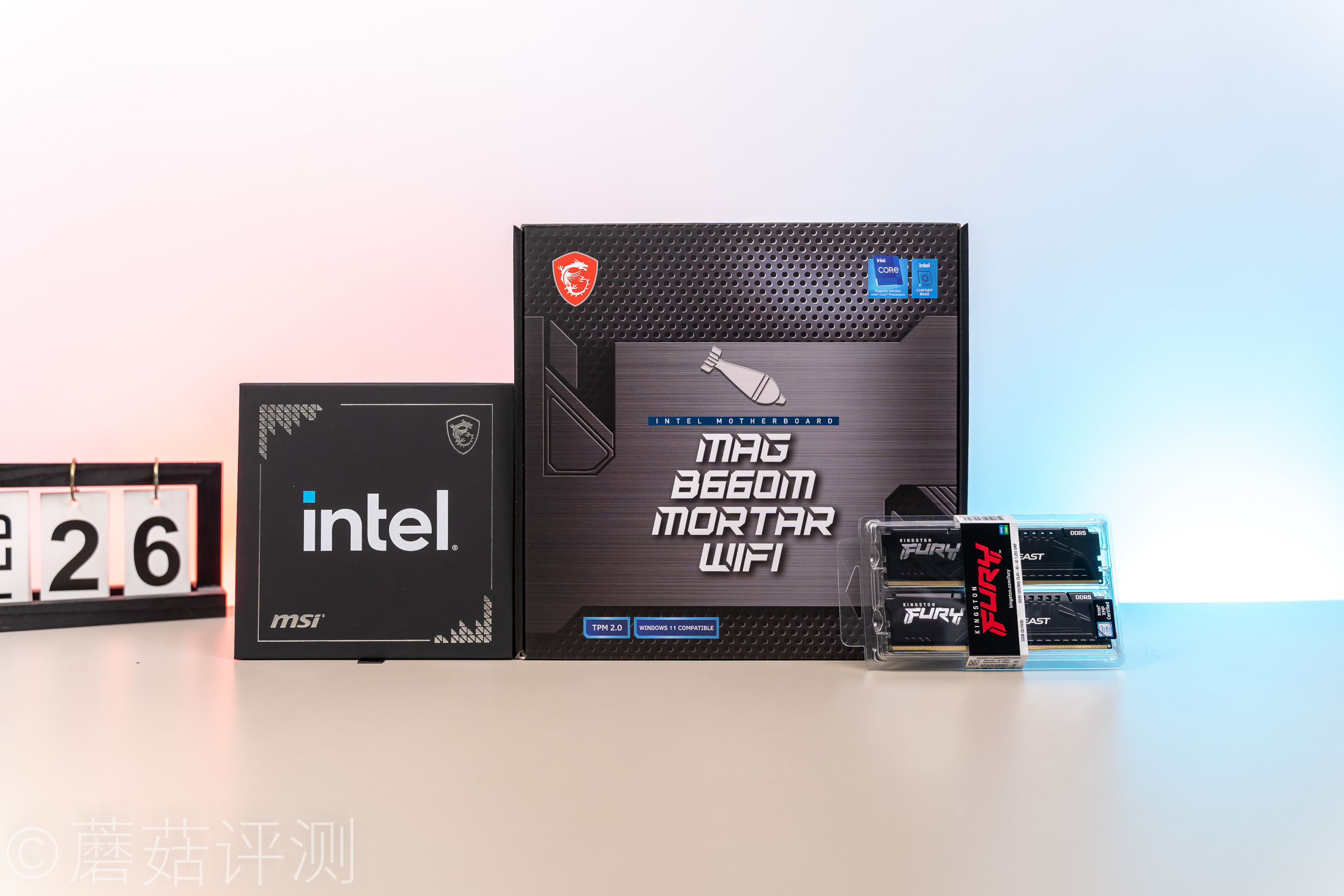

▼包装盒里面的大件,就这三个了,处理器、主板、内存。



三、微星B660M迫击炮WIFI D5主板 开箱


1、intel处理器

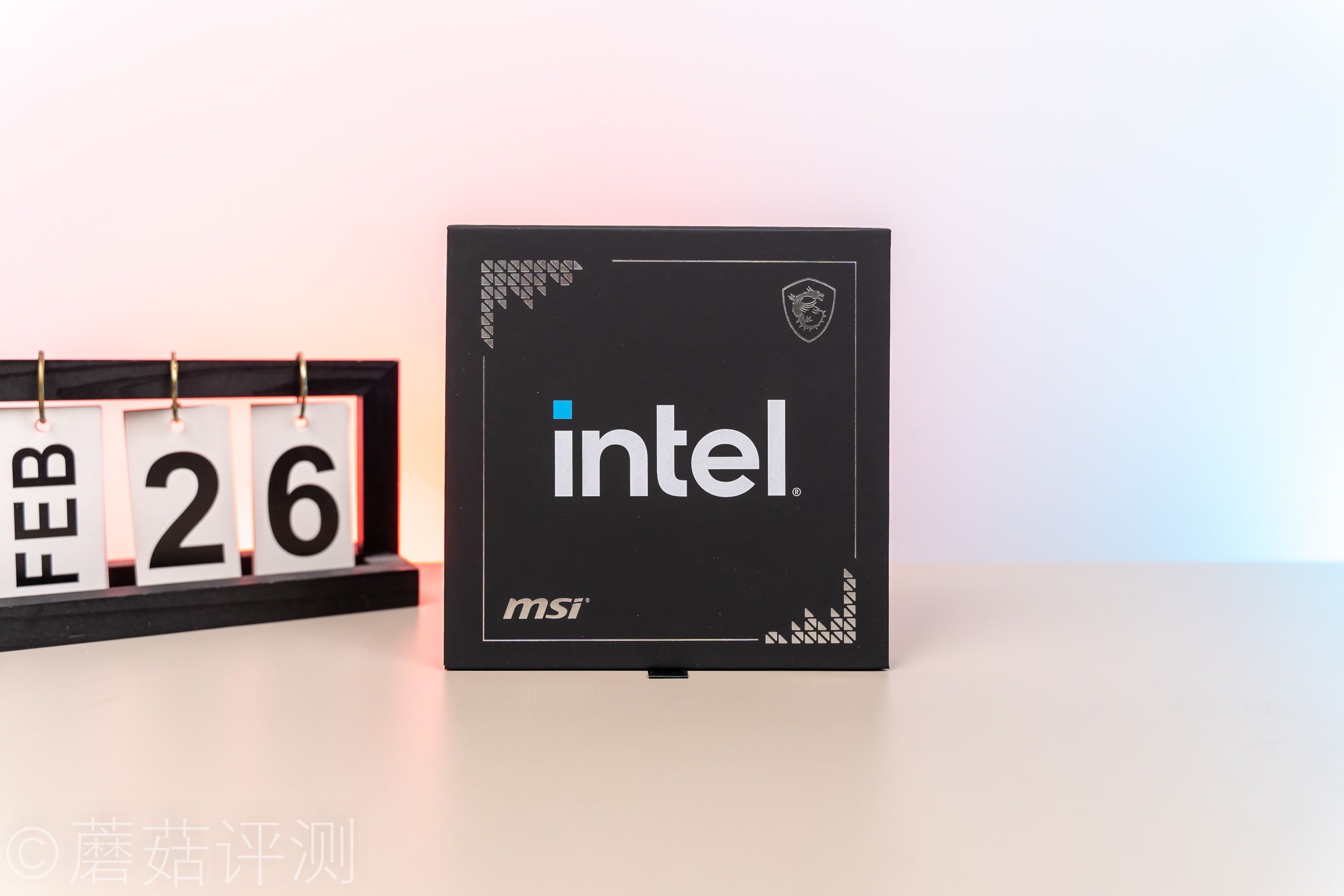

▼处理器的包装很有意思,全黑的一个方盒,中间是Intel的LOGO,左下角是微星的字母,右上角是龙盾LOGO。


▼打开之后,一颗intel的12代i5 12400处理器静静的躺在中间。



2、金士顿DDR5内存

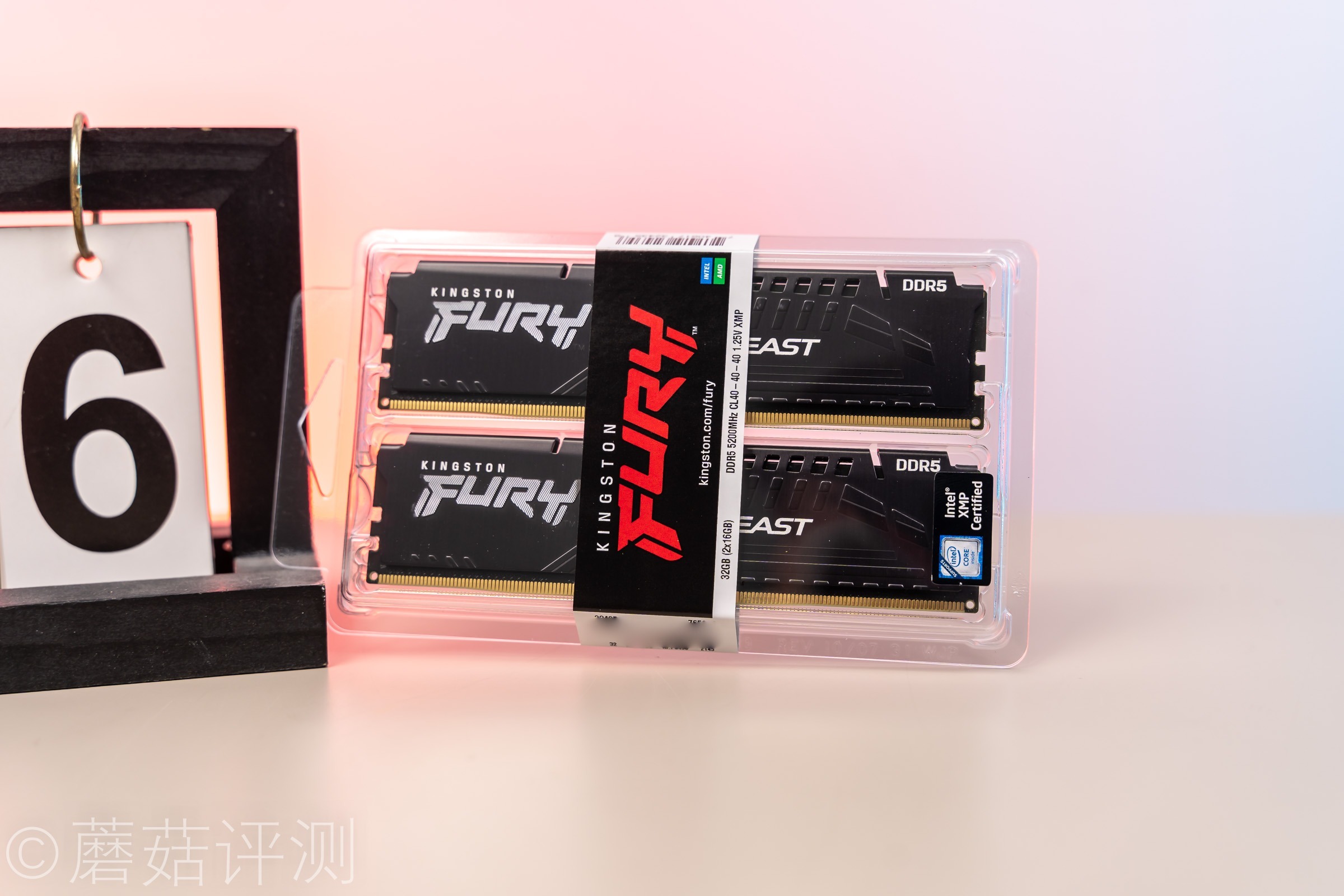

▼内存是金士顿的FURY系列,16G*2 5200 C40,内存条的容量、频率都非常不错。并且还是马甲条,日常运行更稳定。


▼内存条的外观挺漂亮的,马甲是全黑的,正面有内存的系列,以及一些造型。


▼内存条的背面就只有一个标签,介绍内存的详细参数。

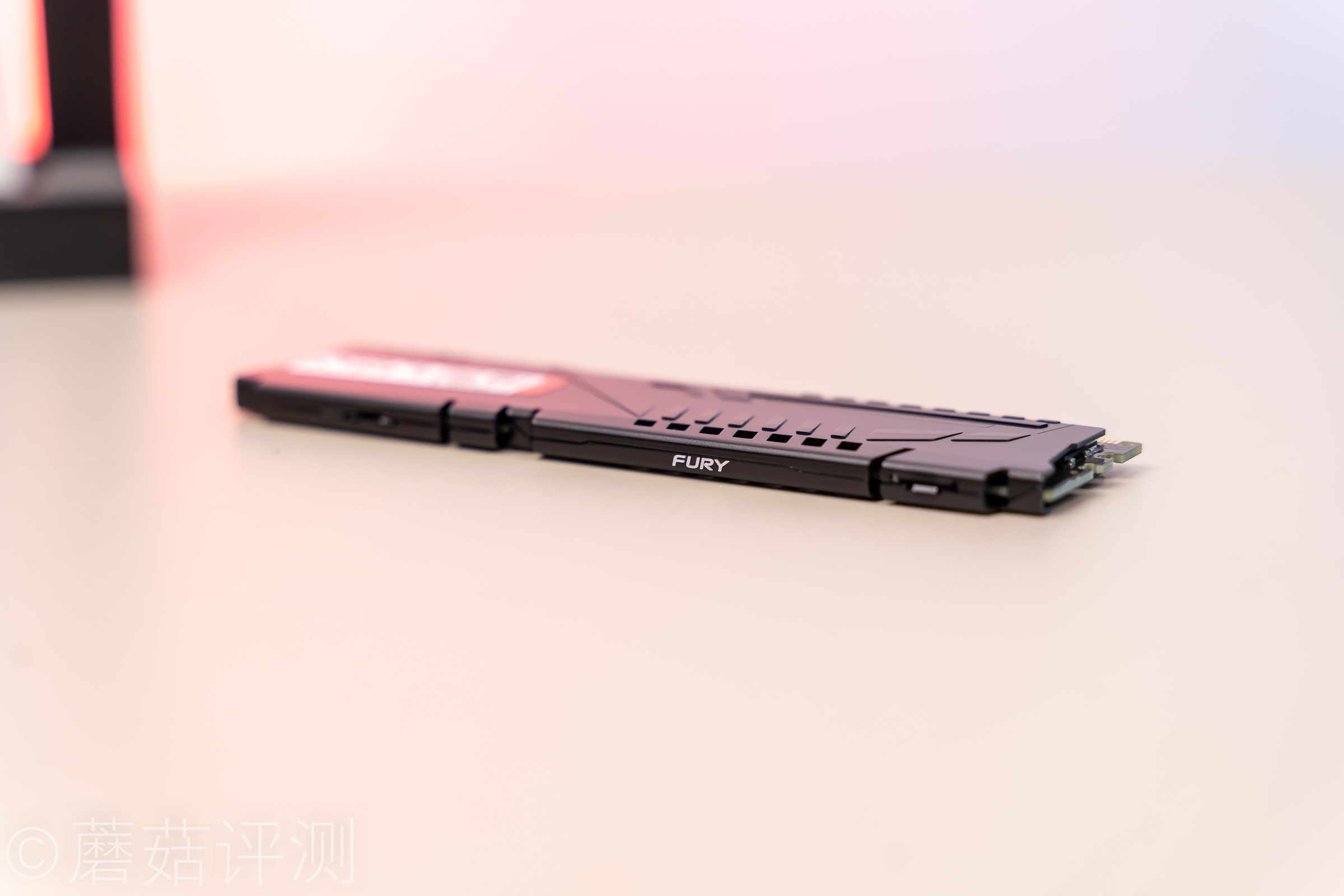

▼内存条的顶部还有一个小小的FURY字样,正常安装内存的时候能看到。



3、微星B660M迫击炮WIFI主板


▼主板的包装还是熟悉的味道,中间一个迫击炮,下面是主板的型号,整体是装甲的涂装。


▼包装背面是主板的详细参数,介绍了主板的供电、散热、接口等。

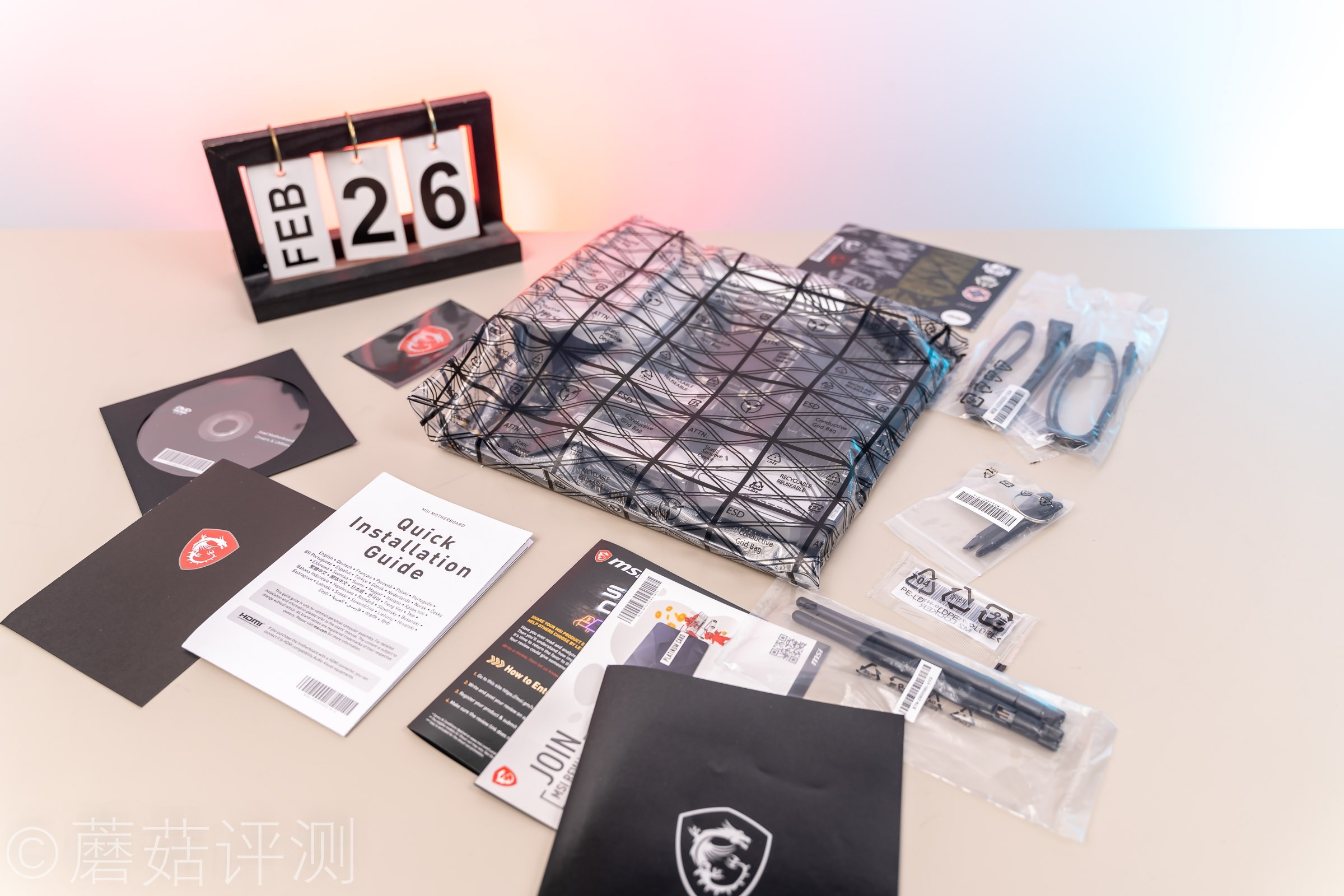

▼打开纸箱,除了主板之外,还有非常多的配件。非常实用的有SATA线、固定螺丝、螺丝刀、WIFI天线和涂装贴纸。



三、微星B660M迫击炮WIFI D5主板 外观

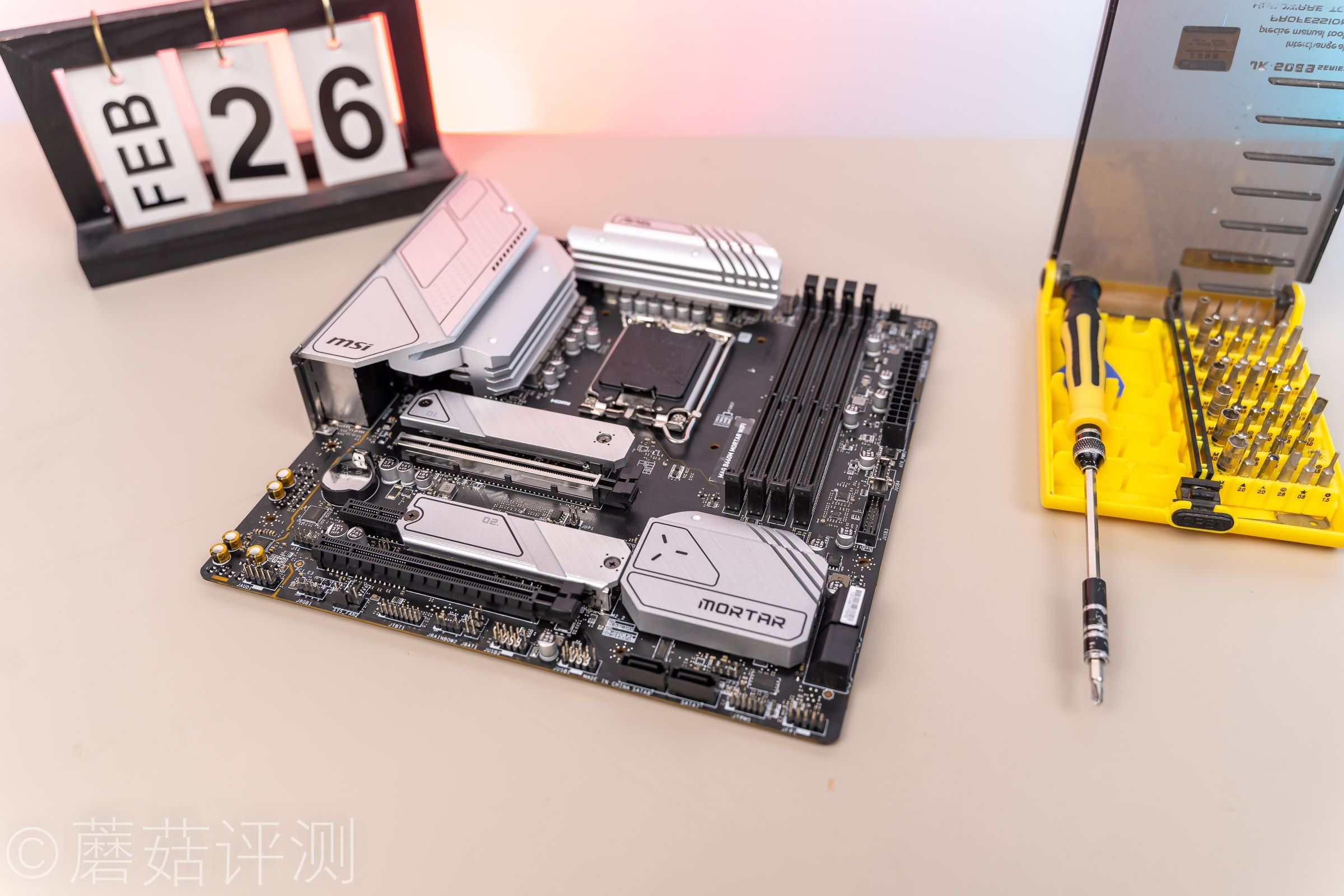

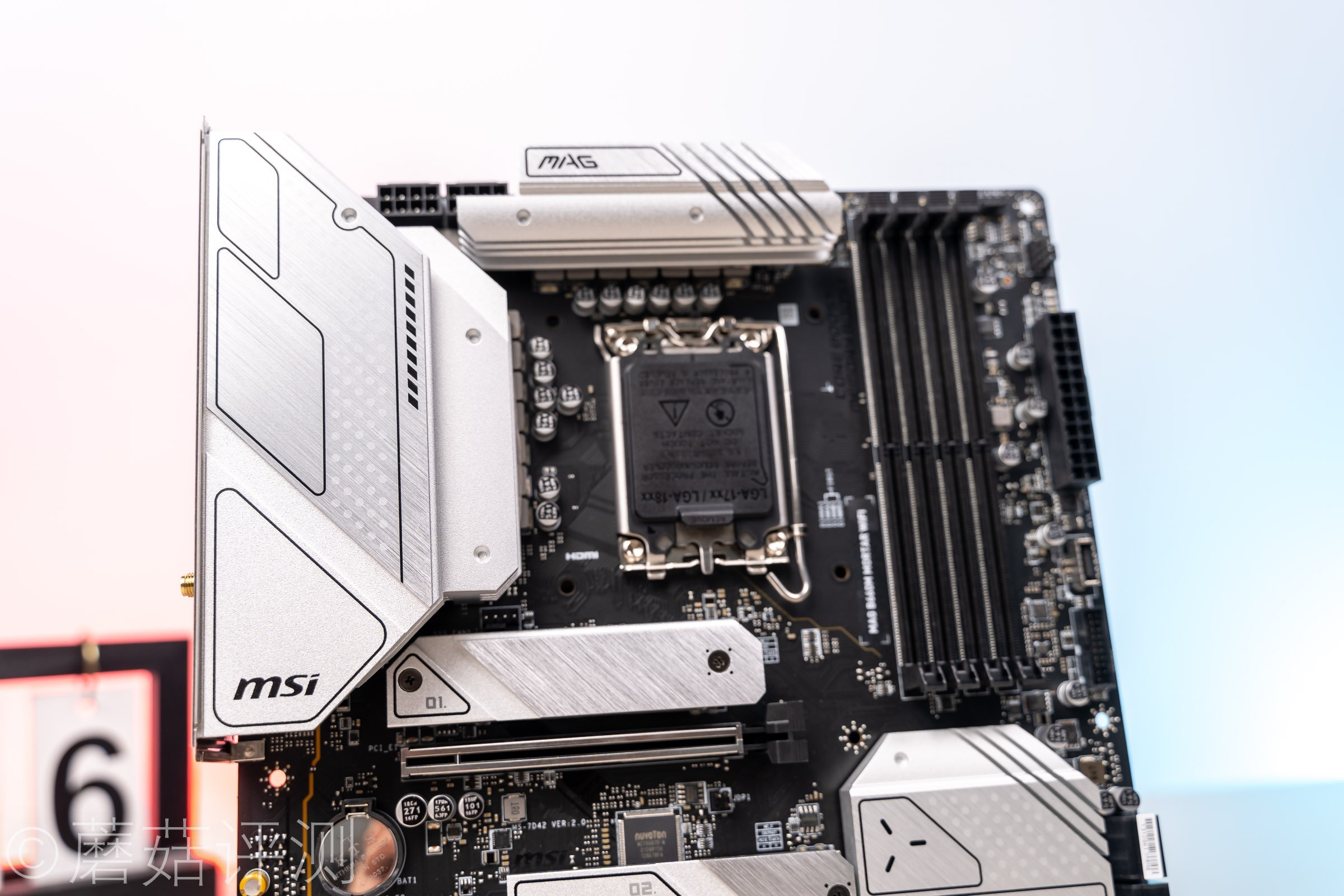

▼主板的外观非常漂亮,主板正面还是熟悉的银白色金属件覆盖,和黑色的主板PCB搭配,非常漂亮。


▼主板的供电部分,覆盖有大面积、完整的金属件,可以保证其运行温度。


▼主板上的两个M2插口均有金属散热件覆盖,好评!

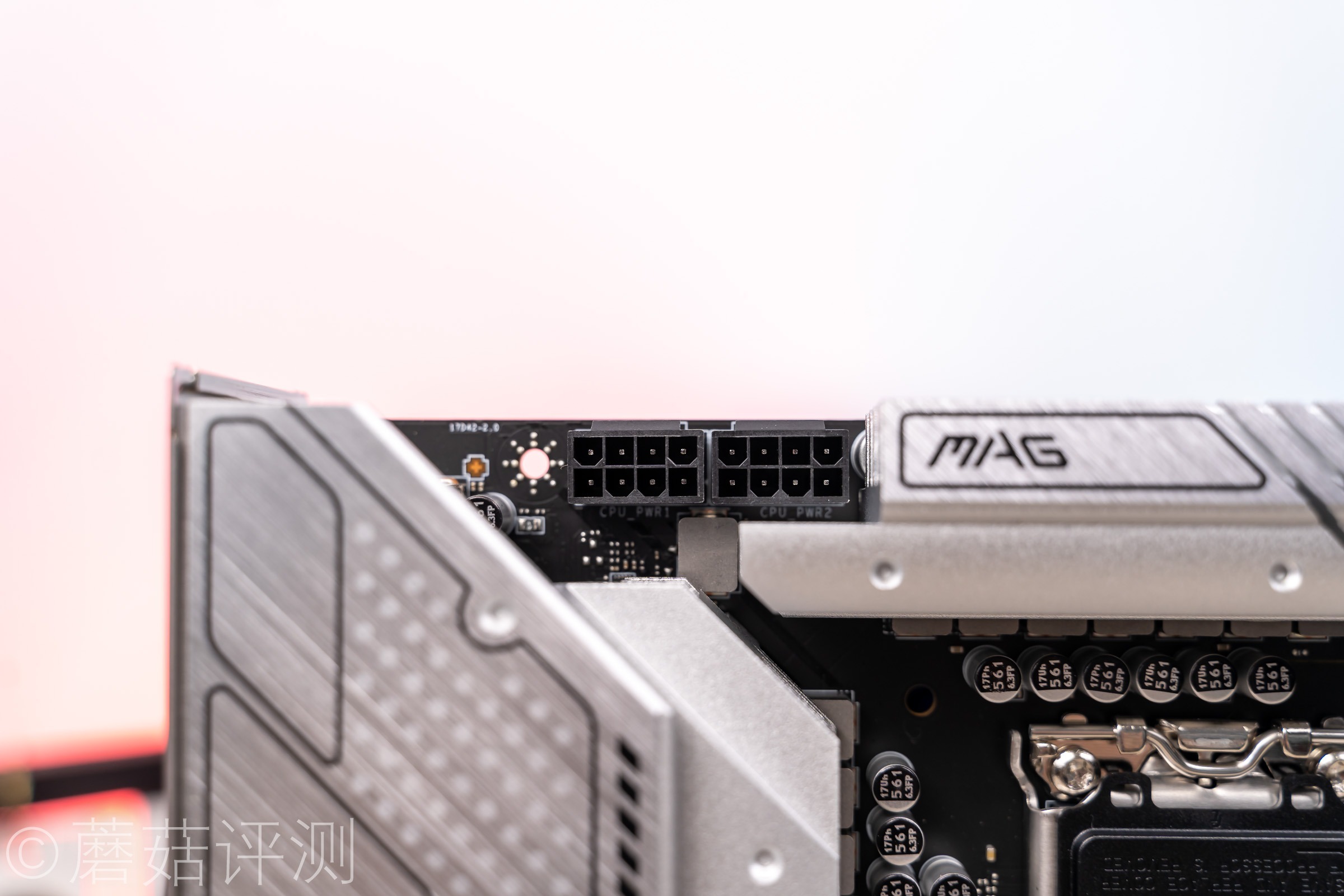

▼主板的CPU辅助供电,8+8Pin的配置,就离谱,比很多更高端的主板还要更给力一些。


▼供电散热的金属件看起来更加精致了,表面有拉丝、磨砂等不同处理,还有漂亮的涂装。


▼上侧供电的散热部分有小小的MAG的字样,旁边有很多开槽,可以有效的增大和空气的接触面积,提高散热效率。


▼右侧,有两个4Pin的风扇供电插座,旁边还有一个Debug指示灯,四个LED,方便排故。


▼内存插槽的左侧还有一个5V三针的灯效接口,方便同步灯效。


▼DDR5的内存插槽是四条,旁边是24Pin的主板供电接口,下面是前置USB Type-C和USB Type-A插座。

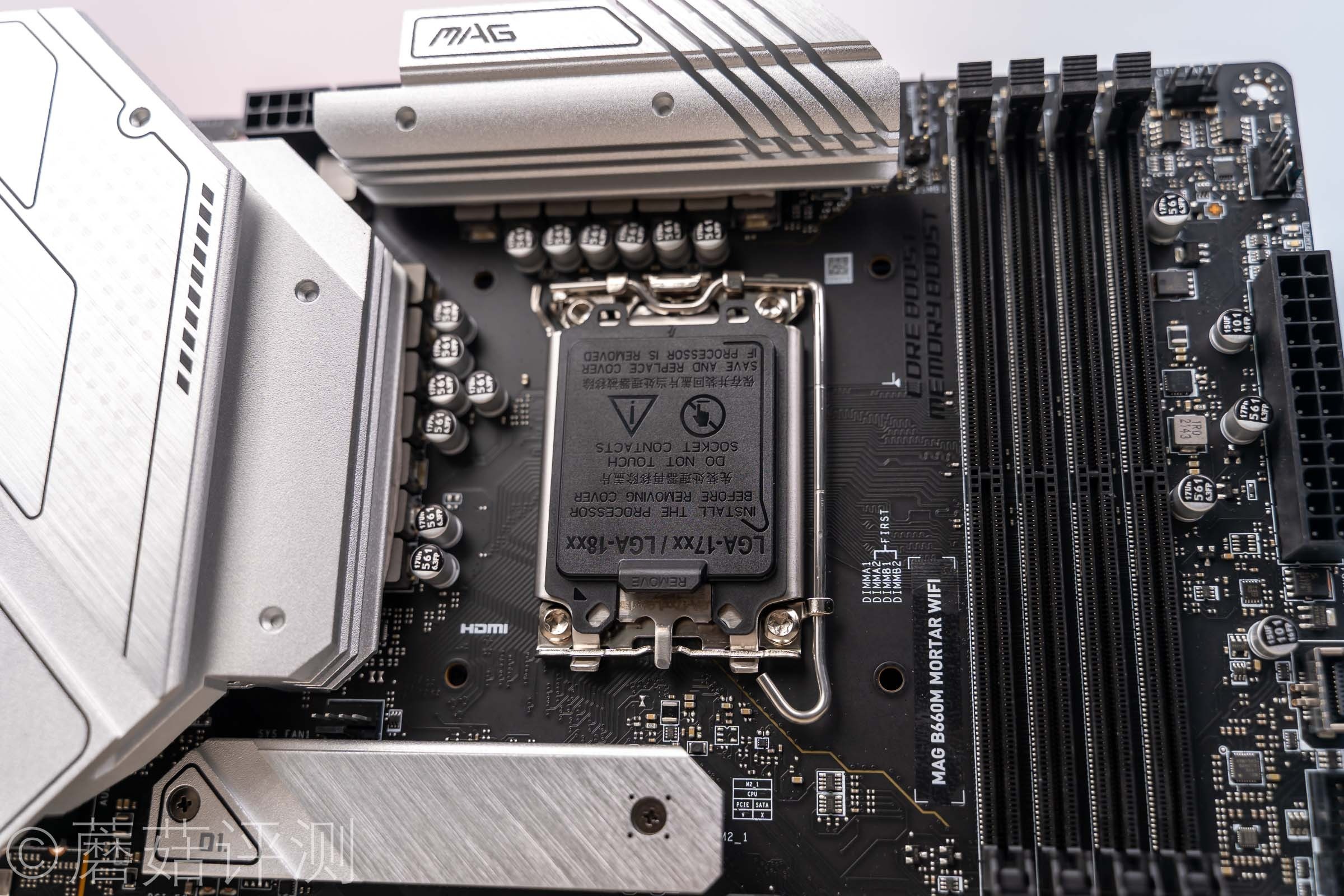

▼CPU的是全新的1700,支持12代intel处理器。

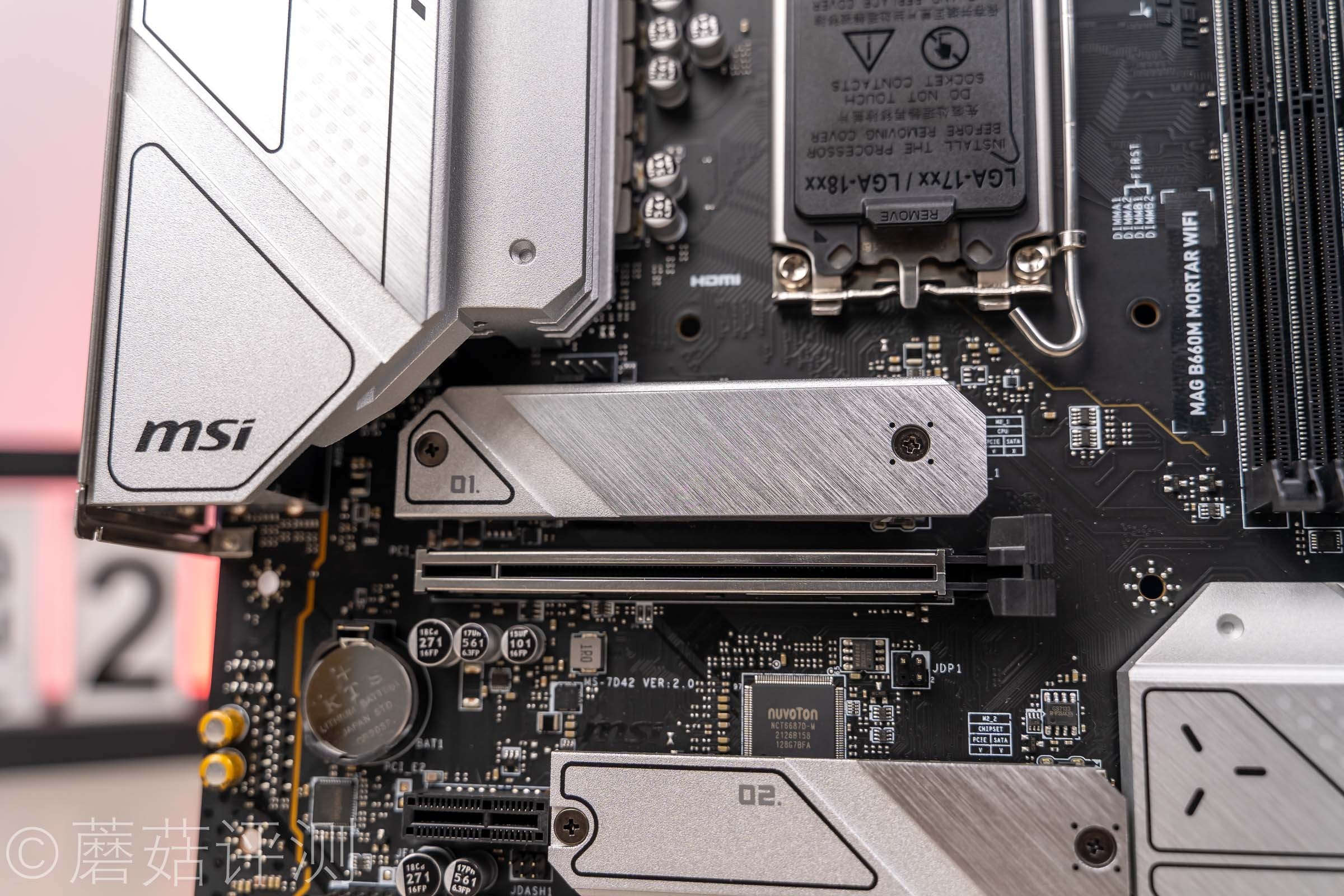

▼下面是最靠近处理器的M2插槽,表面有金属散热件覆盖,最大带宽支持PCIe4.0 x 4。


▼并且M2插槽的上面有一个4Pin的风扇插座,方便机箱后部的散热风扇供电。


▼PCIe插槽有三条,最上面的是PCIe4.0 x 16,中间是PCIe3.0 x 1,最下面还有一个PCIe3.0 x 4。其中,最上面的PCIe4.0插槽有金属加强件覆盖,保证强度和寿命。

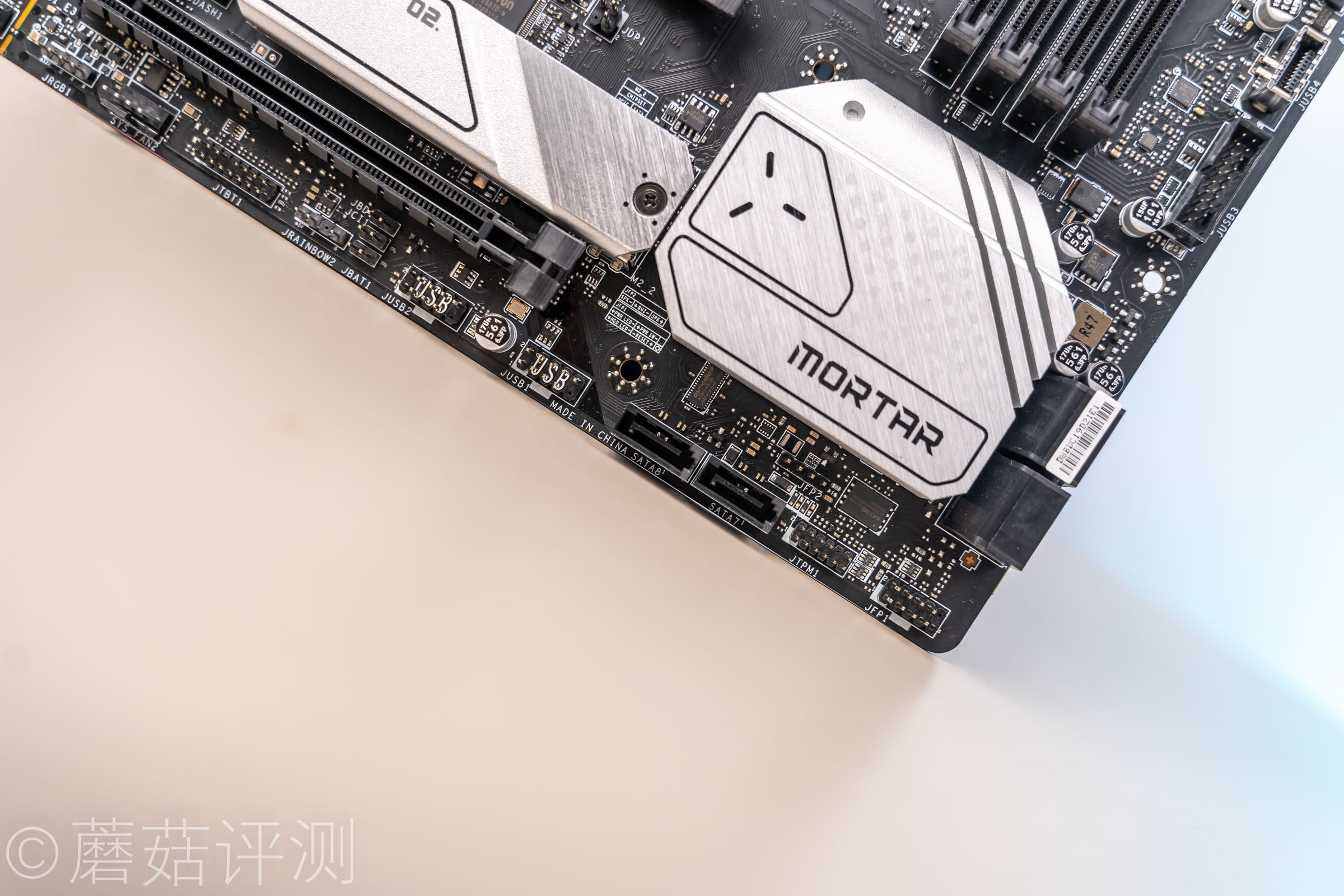

▼主板的南桥部分也覆盖有面积巨大的金属散热件。


▼右侧是四个SATA3.0接口。


▼底部接口很多,从左到右依次是音频接口、12V四针RGB接口、4Pin风扇插座、雷电插座、5V三针ARGB接口、USB2.0接口两个。


▼右侧还有两个SATA3.0接口,TPM接口和机箱跳线插座。

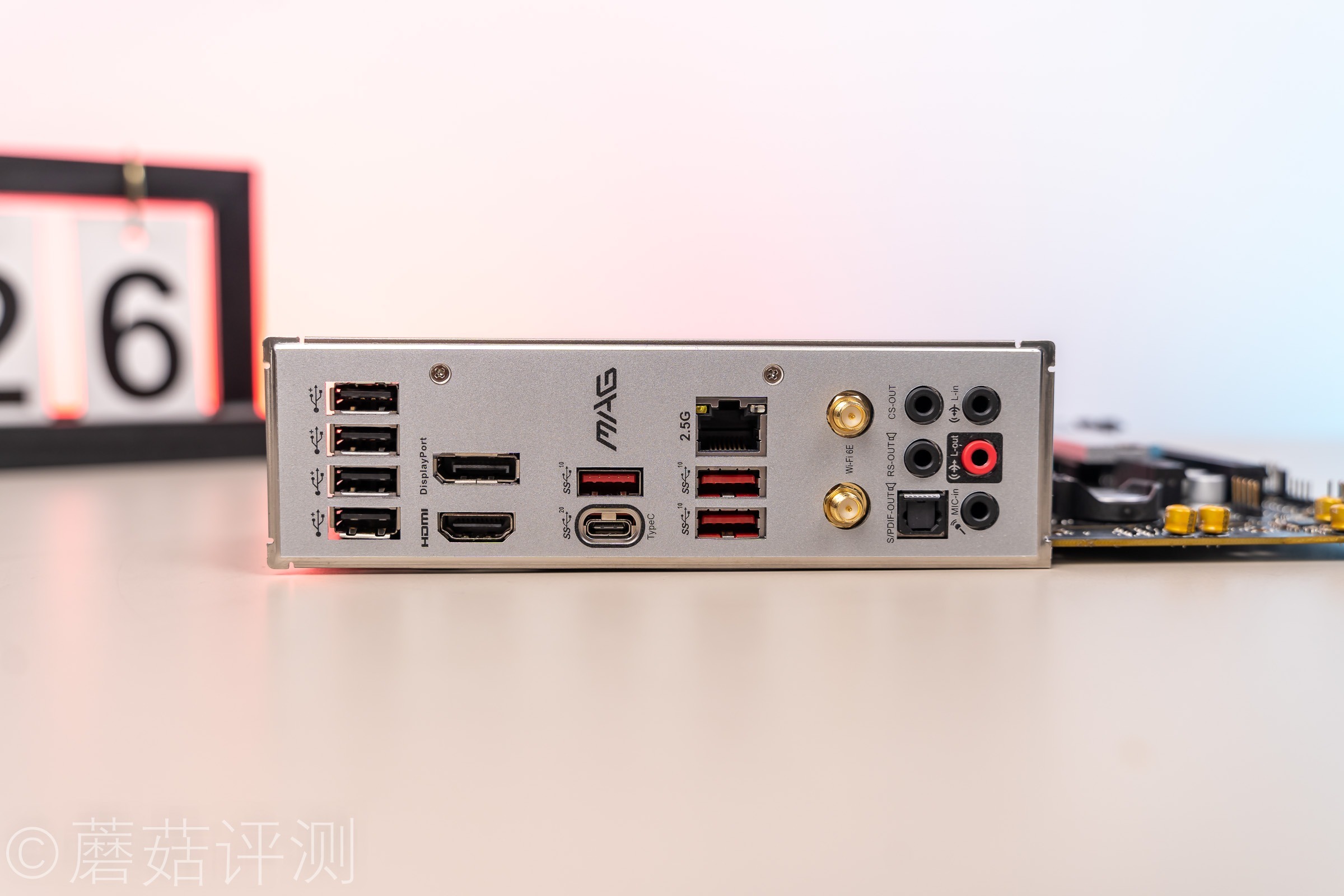

▼主板的IO接口部分,从左到右依次是四个USB2.0接口、DP和HDMI视频接口、带宽20Gbps的USB Type-C接口和三个带宽10Gbps的USB Type-A接口、2.5G有线Lan口、Wifi天线插座和音频接口。


▼主板背面元件少了很多。


▼这块板子的内存插槽支持DDR5,对信号要求更高,因此其采用了SMT技术,将通讯的板层放在了主板中部,保证信号的纯净。


▼右侧的供电部分,背面并没有看到倍相器。


▼主板的PCIe插槽还是老工艺,背面能看到针脚。


▼右侧的主板音频部分和主板有物理分割,保证信号纯净。



四、微星B660M迫击炮WIFI D5主板 拆解


▼听说这块主板的用料非常不错,拆开看看。


▼主板正面的金属覆盖件还是很多的。


▼金属覆盖件都是非常实在的实心,入手非常沉,很扎实!特别是南桥散热部分,直接就是一个方形金属块!


▼取下所有的金属散热件,主板的正面元件就看的非常清楚了。


▼这块板子的供电非常豪华,横竖各7个电感,很难想象其供电的规格有多么豪华。


▼左上角是双8Pin的辅助供电插槽,针脚是实心的,过流能力更强。

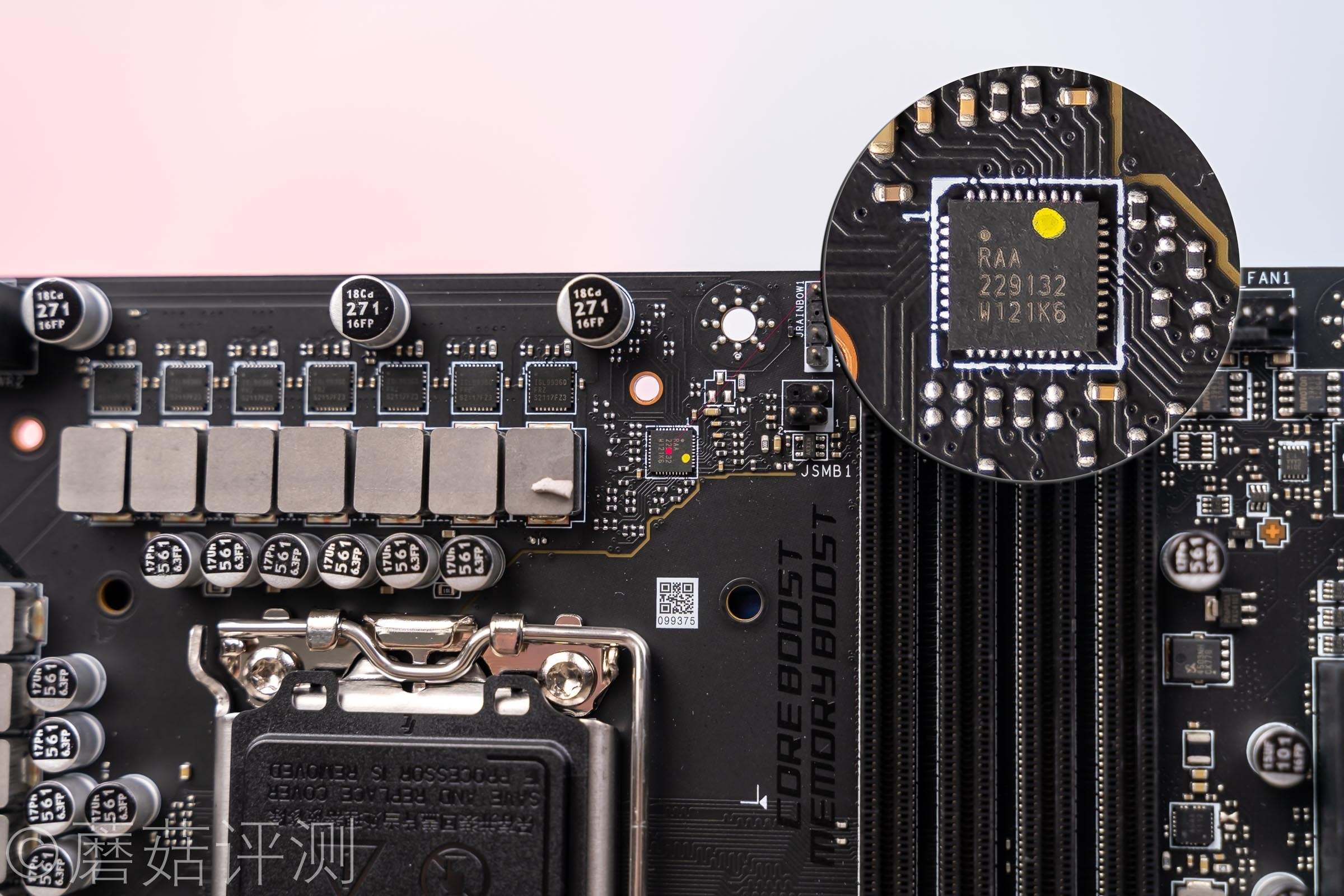

▼右上角是供电的PWM主控,丝印RAA229132,根据供电规格可以猜测,其输出信号应该是6+1。

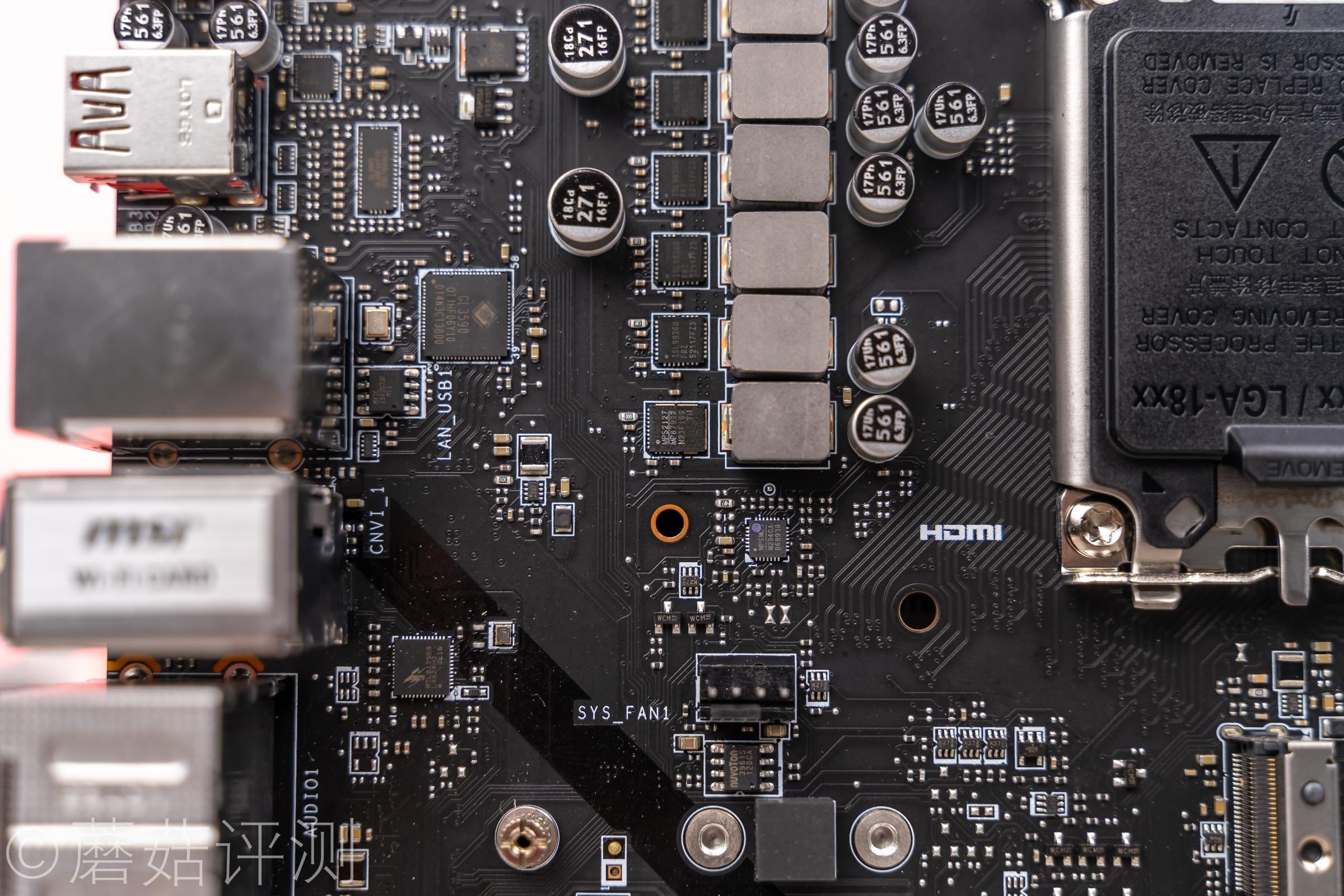

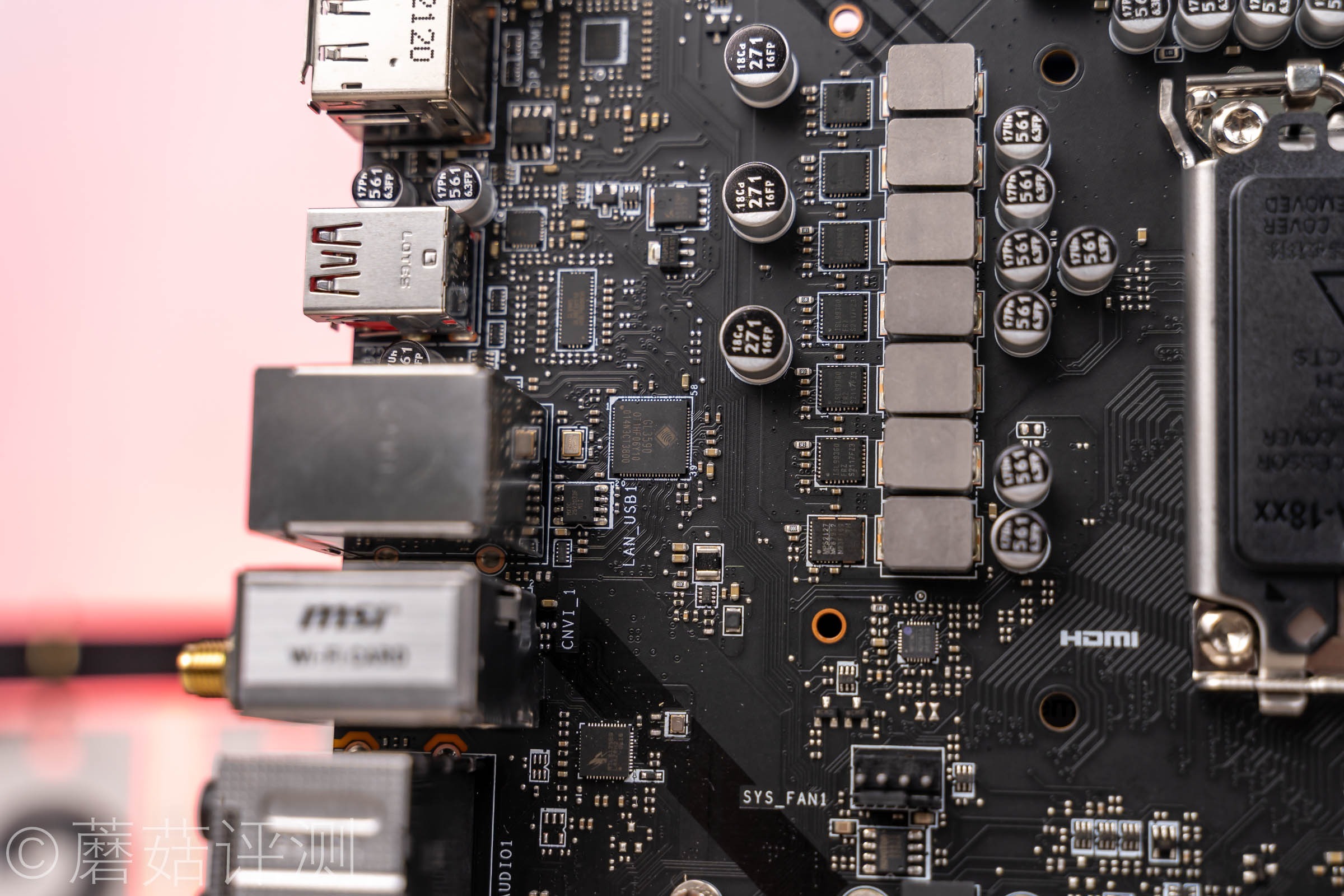

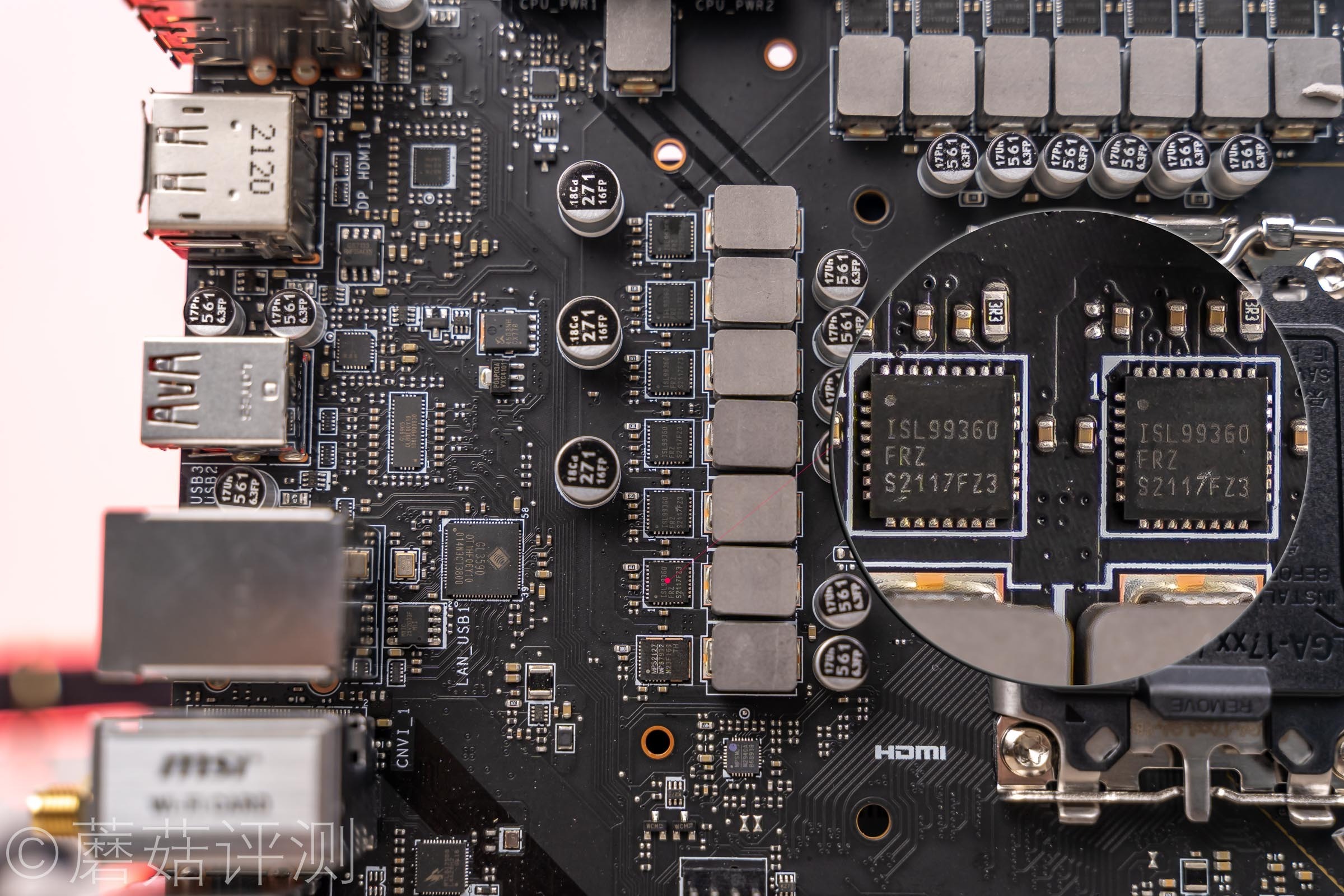

▼左侧供电有6个DrMos,丝印ISL99360,最大稳定输出电流60A。


▼最下面是一相converter供电,芯片是MPS2127,负责给SOC供电,intel的600系列主板都是这种设计。


▼主板上侧供电同样是7颗DrMos,丝印isl99360,最大稳定输出电流60A。另外,通过主板背面的布线可知,最右侧的一颗应该为核显供电。那么这块板子的供电规格就是Vcore供电6+6=12相,超级并联设计;Vgt供电1相,60A的DrMos;SOC供电一相,Converter供电。总共加起来就是12+1+1,整体的供电规格配置还是非常强大的!其中Vcore供电采用超级并联设计,一相PWM信号直接进两颗DrMos,这种供电设计,取消了倍相器,供电电路的响应会更高,应付突发的高负载会更加从容。另外,两颗DrMos负责一相供电,单路负载更低,运行温度更低,整体的供电电路的效率会更高、更稳定。对了,DrMos相比较于上下桥的Mos,其在内阻、体积和效率方面提升巨大。


▼主板的4Pin风扇插座下面都有单独的驱动IC,不错不错。


▼内存的供电部分就比较简单了,主板上只简单的提供5V供电,剩余的电路部分在内存上。


▼主板的前置USB插座后面有一颗ASM1543,这是一颗多路复用的USB3.1主控芯片,给旁边的前置USB插座提供支持。


▼主板后侧的IO部分,各种芯片比较多,有各种桥接、主控芯片。


▼USB接口的后面有一颗GL3590,这是一颗USB3.1 Gen2 10Gbps的HUB芯片,给主板背面的USB3.1接口提供支持。

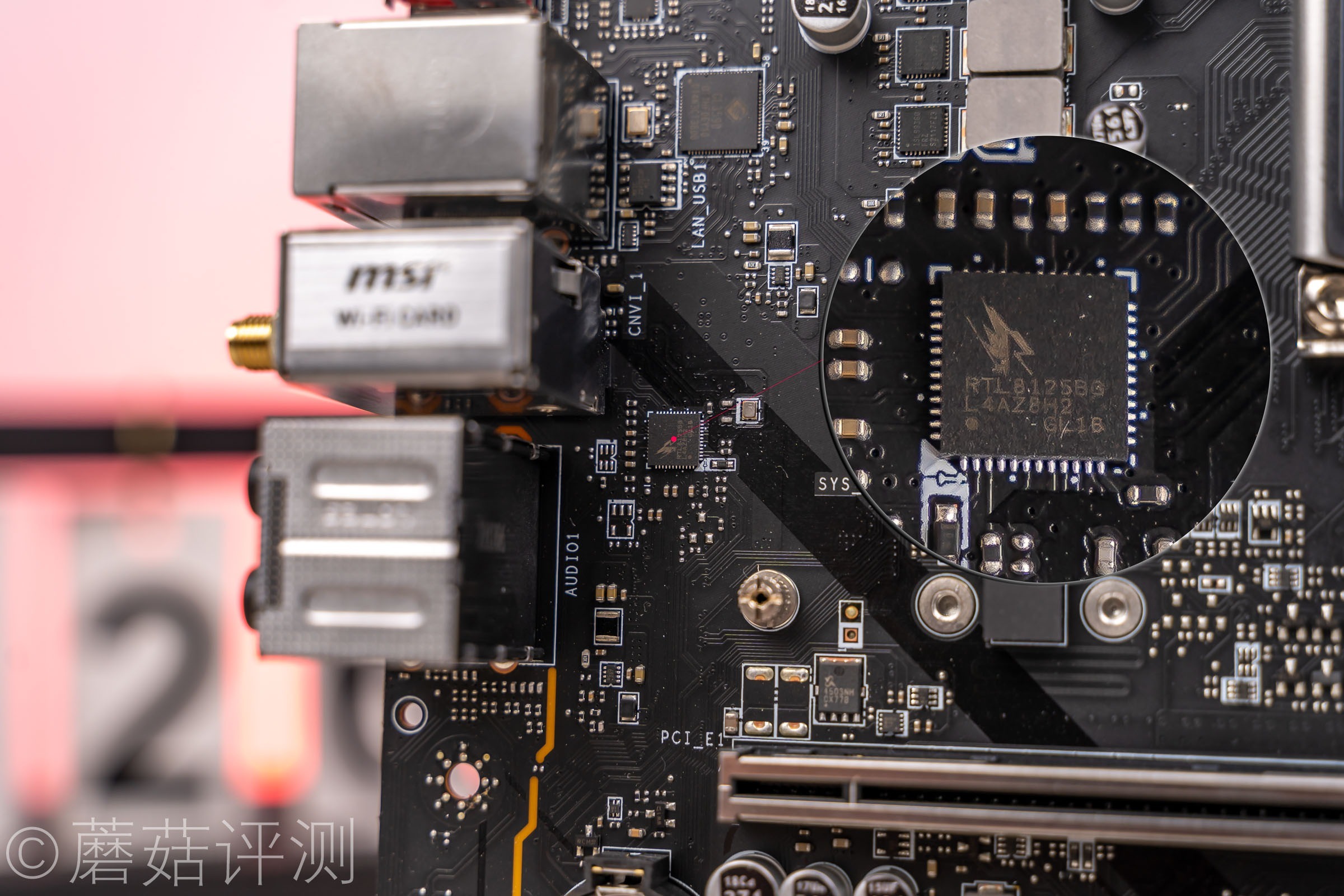

▼2.5G的有线Lan口,主控芯片是Realtek的RTL8125b,很熟悉了。


▼主板的南桥芯片,很小一颗,右上角是其一相供电。


▼主板的PCIe插槽部分,有金属件包裹,左下角是PCIe的供电部分。


▼声卡芯片,小螃蟹的ALC1200,上代旗舰声卡芯片,很不错了。旁边金色的都是尼吉康的音频电容,用料可以。声卡芯片的右上角是一颗ARM架构的单片机芯片,负责主板的灯效控制。

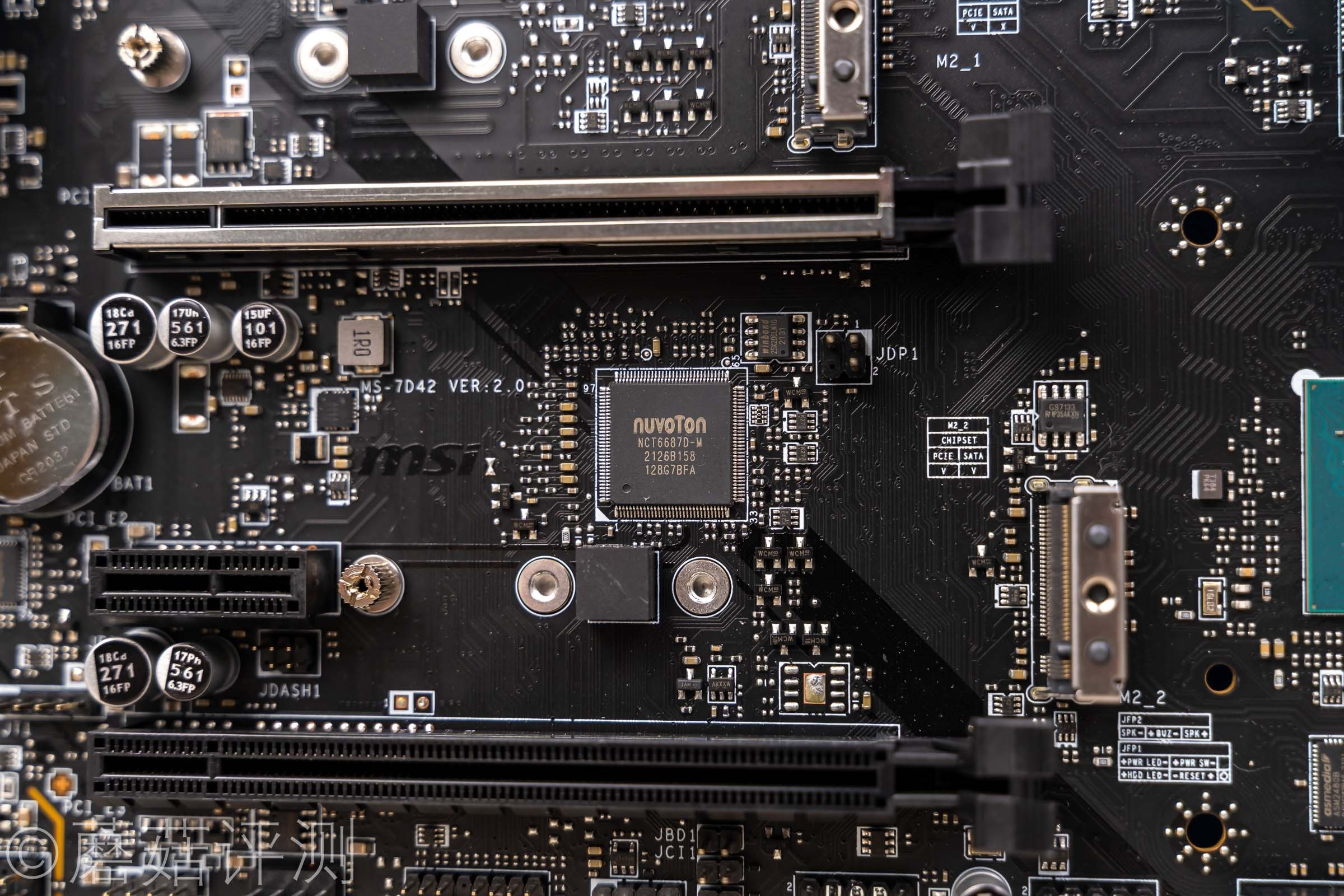

▼主板的PCIe下面有一个硕大的NCT6687D芯片,用于检测主板的各项参数。


▼南桥下面有一颗ASM2480B,主要给下面的两个SATA接口提供支持。


▼右侧有一颗ASM的1061,SATA主控芯片,下面是主板的BIOS芯片,32MB容量的。


▼主板的背面,看着就非常的简单了,每个螺丝孔位都涂有特殊的颜料,方便辨认、安装。

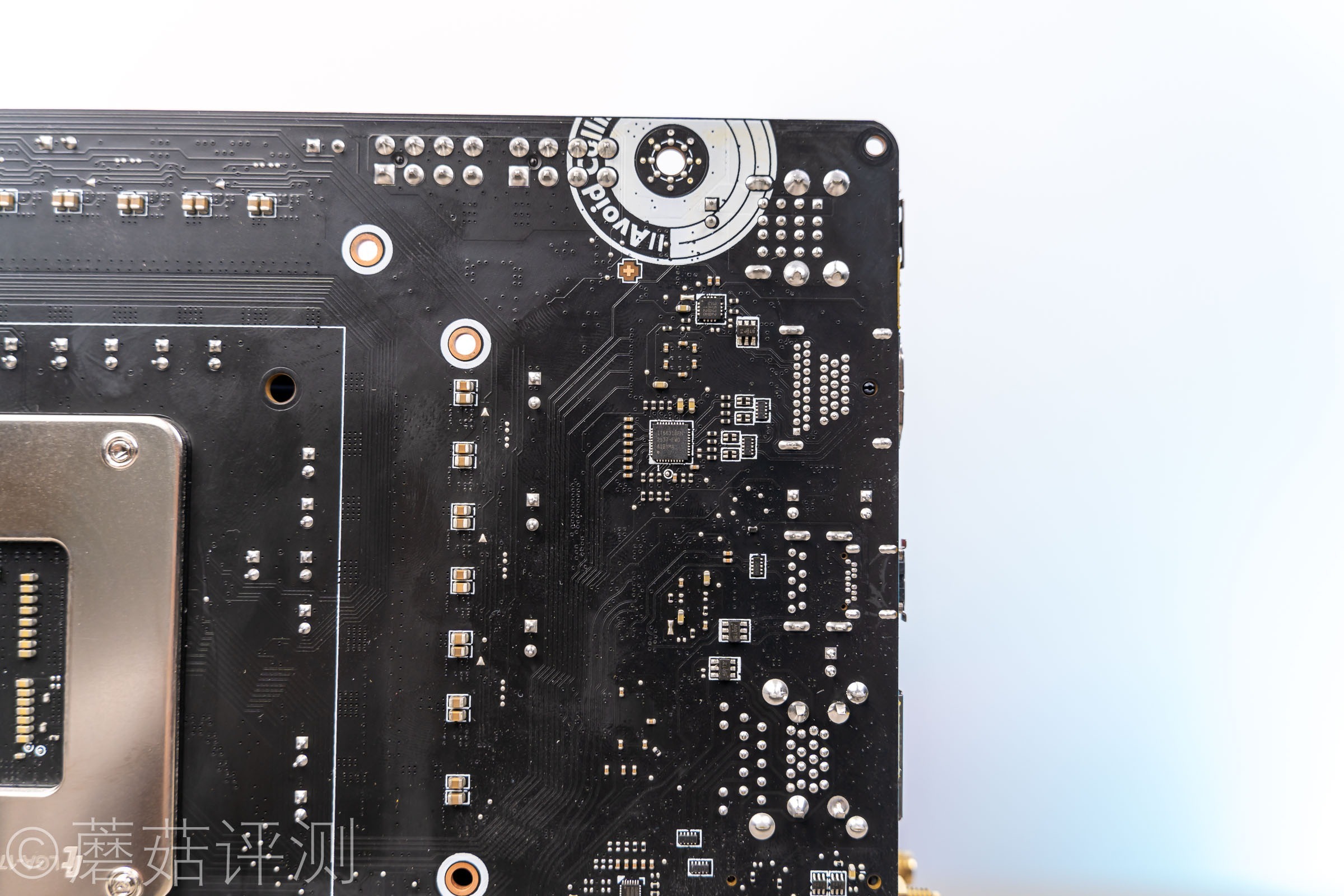

▼主板的供电部分,可以清晰的看到背面没有倍相器。


▼这里还有一颗IT66318FN芯片,这是一颗重定时缓冲器,用来为HDMI 2.0b优化信号。


▼虽然这是一块B660主板,但微星依然给其用了6层板,2盎司铜,用料非常不错。



五、总结


微星的这块B660M迫击炮Wifi主板,整体来说是一块非常不错的B660主板。从各个方面来看,这块主板都没有什么弱项,用料、外观、接口、设计都非常不错,非常值得选购,相信这又会是一块爆款B660M主板。


供电部分,12+1+1相配置,其中Vcore和Vgt供电是清一色的DrMos,最大稳定输出电流60A,非常给力!这个供电规格,不夸张的讲,应付默频的i7、i9处理器,也问题不大。并且其表面还覆盖有体积巨大的金属散热件,长时间运行的稳定性表现也肯定非常不错。


主板正面的外观非常漂亮,覆盖有大量的银白色金属件,看着非常漂亮。另外,主板的M2插槽有两个,且均有金属散热件覆盖,保证稳定运行。


在IO接口部分,USB2.0接口四个,USB3.1接口四个,其中Type-C接口还是带宽20Gbps的。从这里的细节部分可以看到,微星针对上代主板USB接口少的问题,做了着重的优化。


对了,微星的B660M迫击炮主板貌似也有D5、D4内存两种版本可选,小伙伴们可以按需选购。


谢谢大家!
