一、 前言

前两天intel刚刚发布了全新的11代intel处理器，IPC提升明显，并且还支持了PCIe4.0。搭配11代intel处理器一同问世的，就是各家的Z590主板了。

前一天刚刚看完intel处理器的发布会，一出门就捡到一块主板，没有包装，只有主板和各种配件，很是神奇，貌似是华擎的Z590太极主板。

华擎的主板很多小伙伴还是非常熟悉的，素以高性价比和常出“妖板”而被大家所熟知。“妖板”暂且不提，这个高性价比可是普通玩家都能切实感受到的。就比如这块Z590太极主板，用料、配置对标三家顶级主板，而售价嘛，可是要比那些相同定位的板子要便宜太多了。

二、 华擎（ASRock）Z590 Taichi太极主板 开箱

▼蘑菇是出门捡的，只有主板和一些配件，不过蘑菇眼神好，各种配件一个不落，都捡齐了。

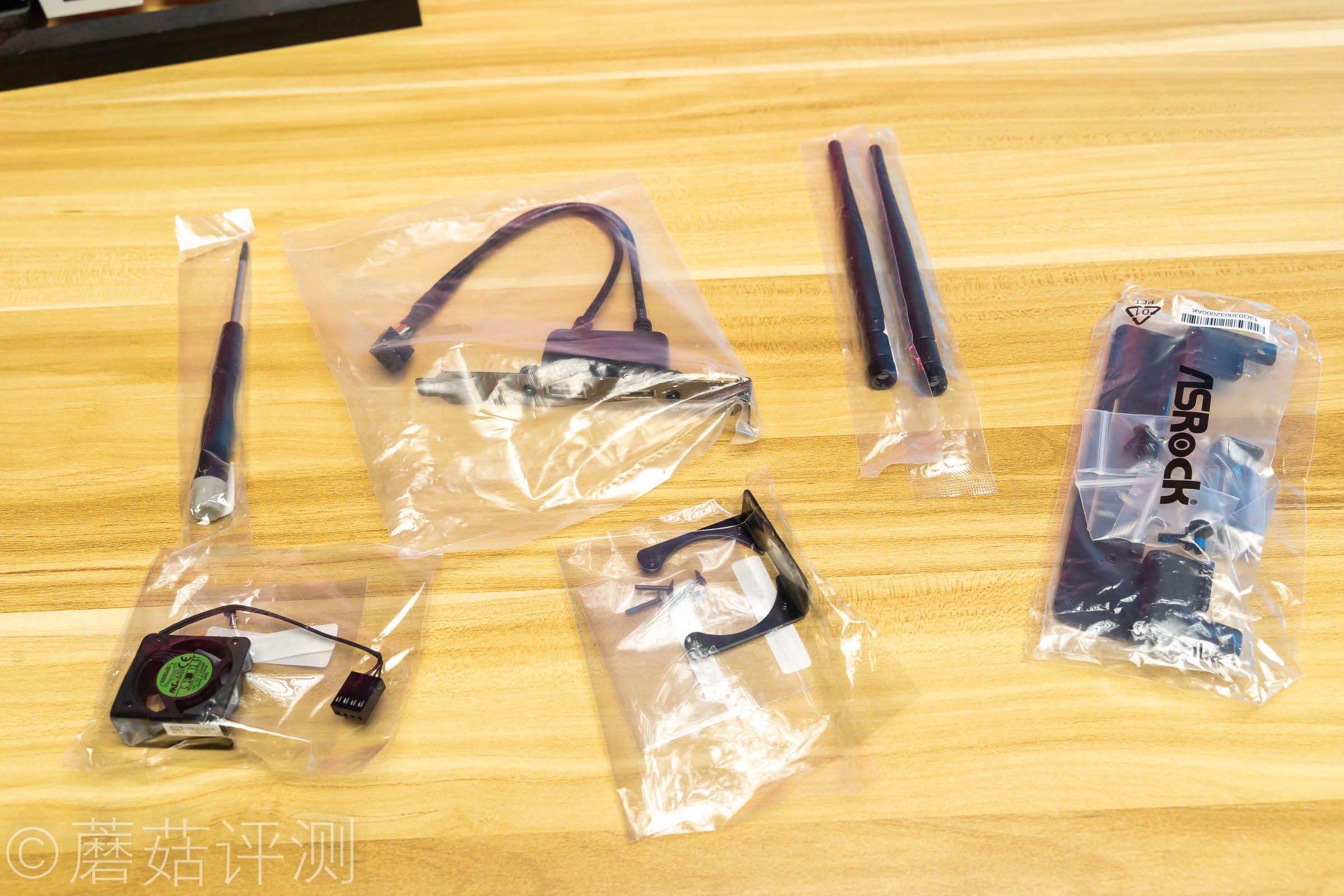

▼除了常规的螺丝配件之外，这几个配件是蘑菇不常见的。左上角是螺丝刀，用于拆装主板的M2散热片；螺丝刀下面是小风扇，安装在主板供电散热金属块上，辅助散热；旁边是风扇安装固定的支架，还有好几颗固定用的螺丝；中间是一个USB接口拓展的PCIe插槽，将USB接口从IO面板中独立出来，防止干扰，主要用于接一些加密狗、接收器之类的；最右侧，是主板的显卡支架，很有意思的一个配件，面对现在越来越厚、越来越重的显卡，这个配件简直不要太良心。

三、 华擎（ASRock）Z590 Taichi太极主板 外观

▼主板的外观非常漂亮，正面大面积的黑色，仅在南桥和IO饰罩上有一些熟悉的太极齿轮的设计。

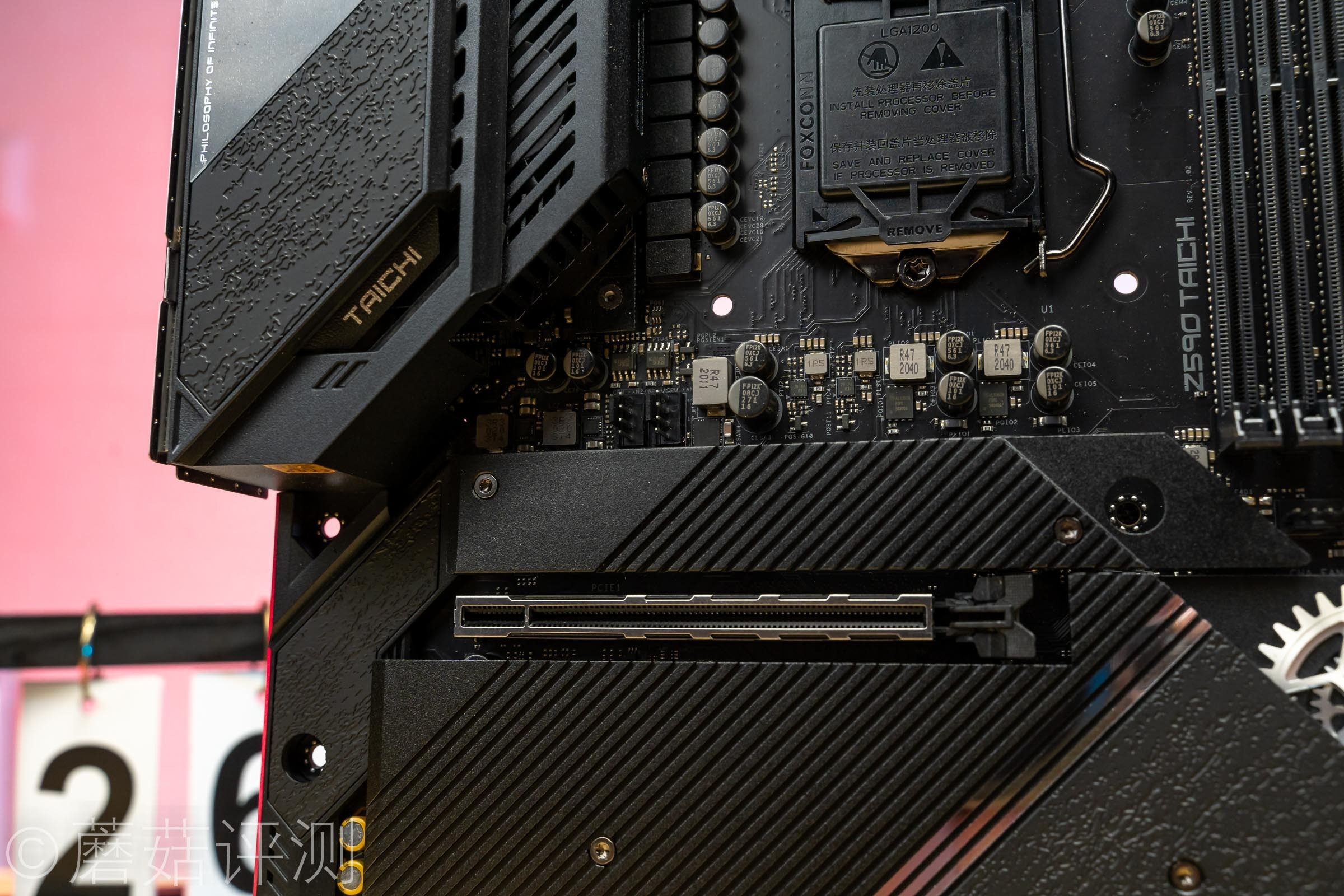

▼主板的上部，供电部分的左侧和上侧均覆盖有面积巨大的金属散热件。

▼靠近看看，供电电路采用了黑色的电感，并且貌似供电相数并不是太夸张。

▼主板下部基本全部都被金属散热件覆盖，有负责南桥的，有负责M2散热的。

▼金属散热件表面有岩石表面一样的坑洼设计，摸上去手感很不错，右下角有华擎太极字样。

▼主板的CPU辅助供电是双8Pin设计的，内部插针看起来是实心的。

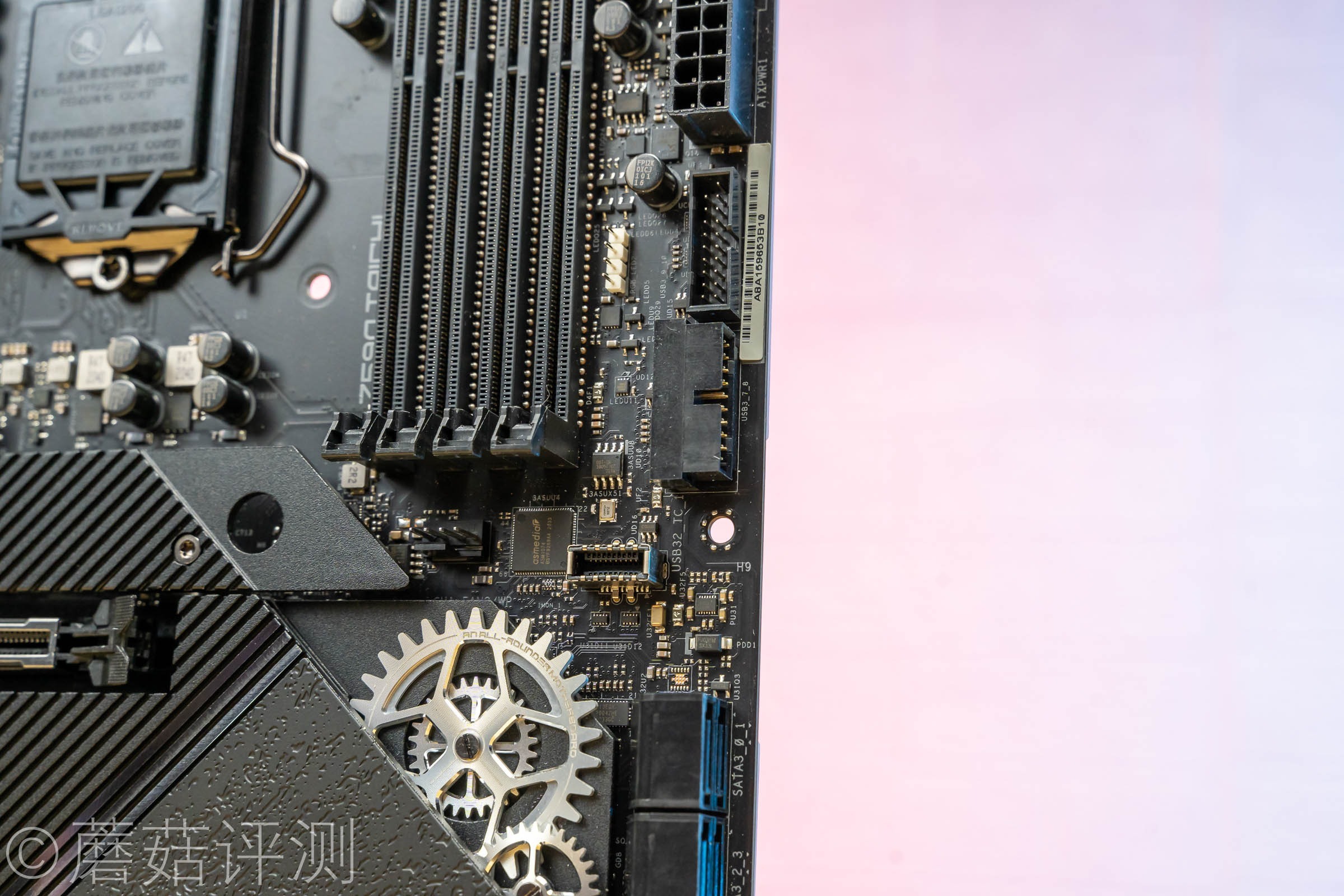

▼右侧有一个5V三针的灯效插座，旁边是4Pin的风扇插座。

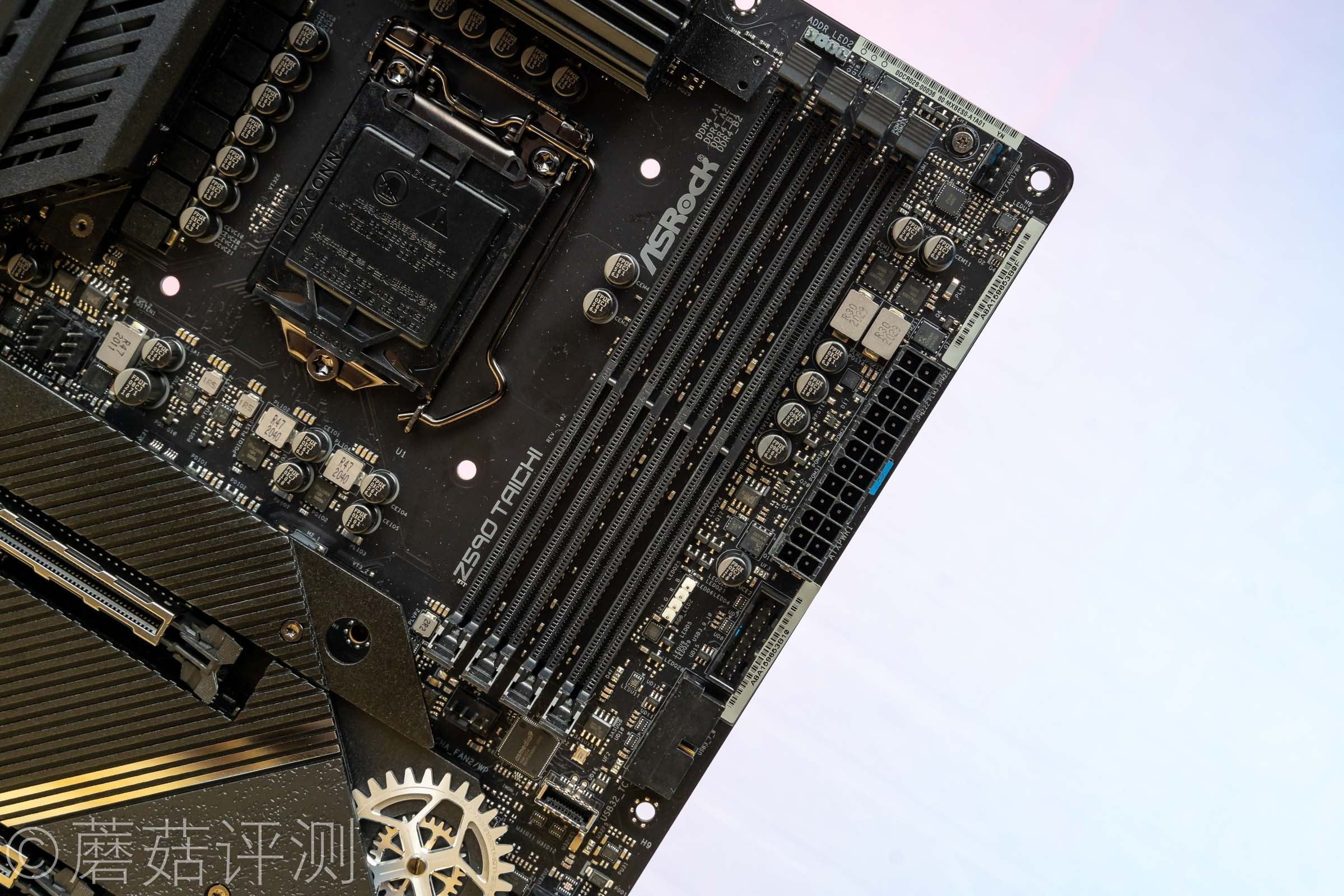

▼内存插槽是四个。

▼插槽右下角有三个机箱前置USB3.2的插座，普通的Type-A的两个，Type-C的一个。并且这个Type-C接口是Gen 2x2的，最大带宽20Gbps，非常给力。

▼CPU插座的左下角，还有两个4Pin的风扇插座。旁边有一排的供电电路，有点夸张的。

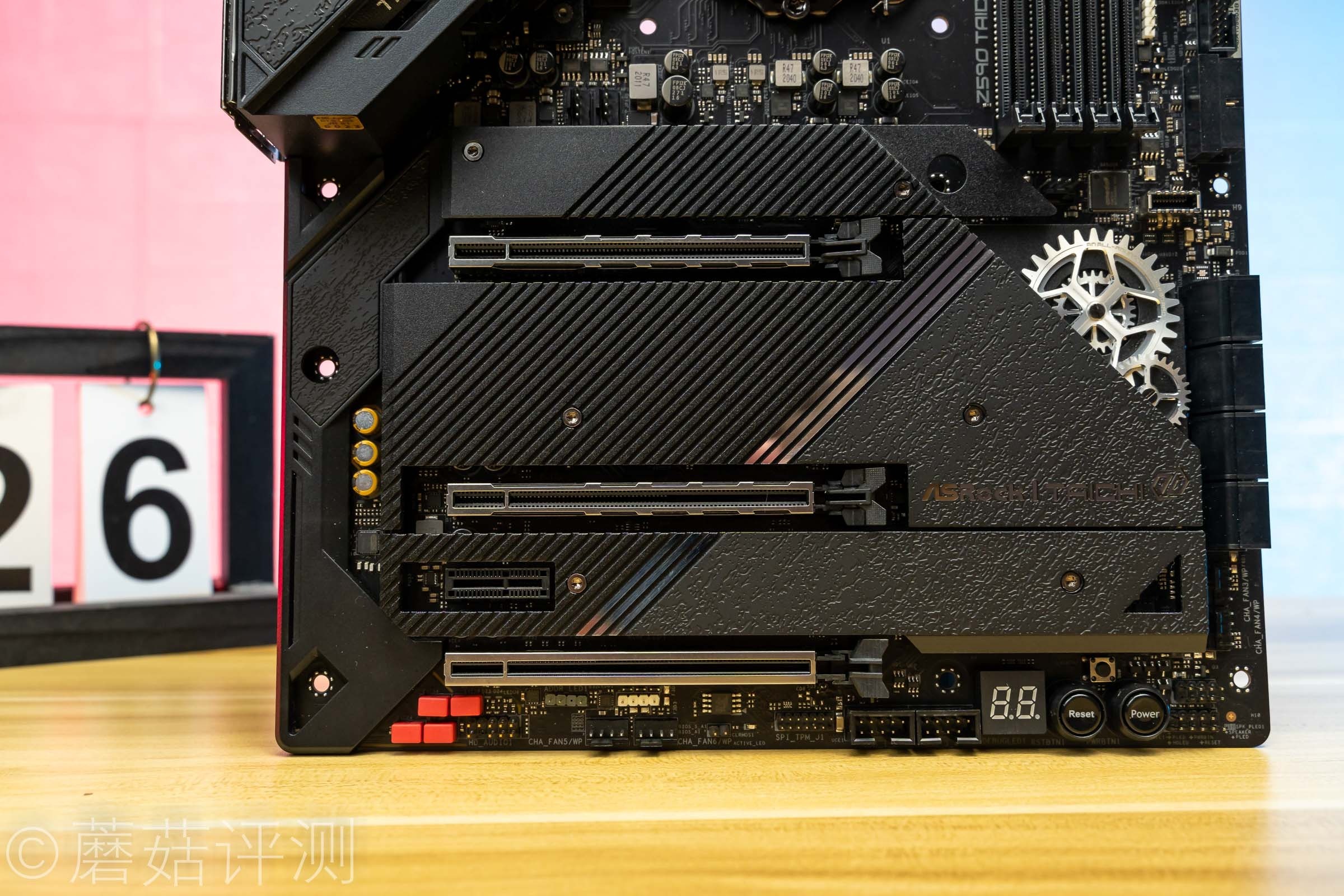

▼三条全长的PCIe插槽，均有金属加强筋包裹。另外靠下位置还有一个PCIe x 1，方便接一些小的硬件。

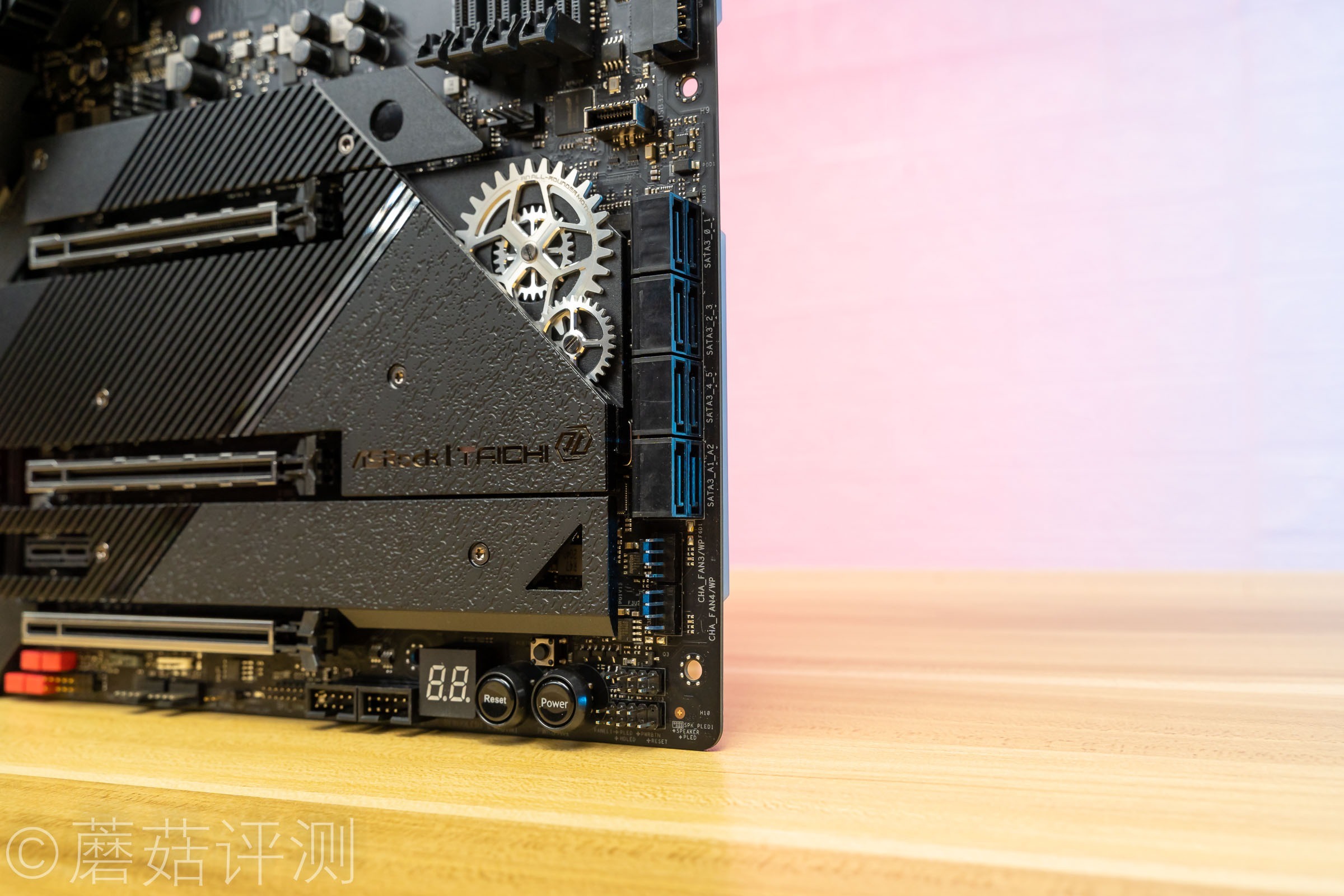

▼SATA接口是八个，上下排列放在主板的右下角。

▼主板底部，左下角音频接口、两个灯效接口、两个风扇4Pin接口，还有两个USB2.0接口。

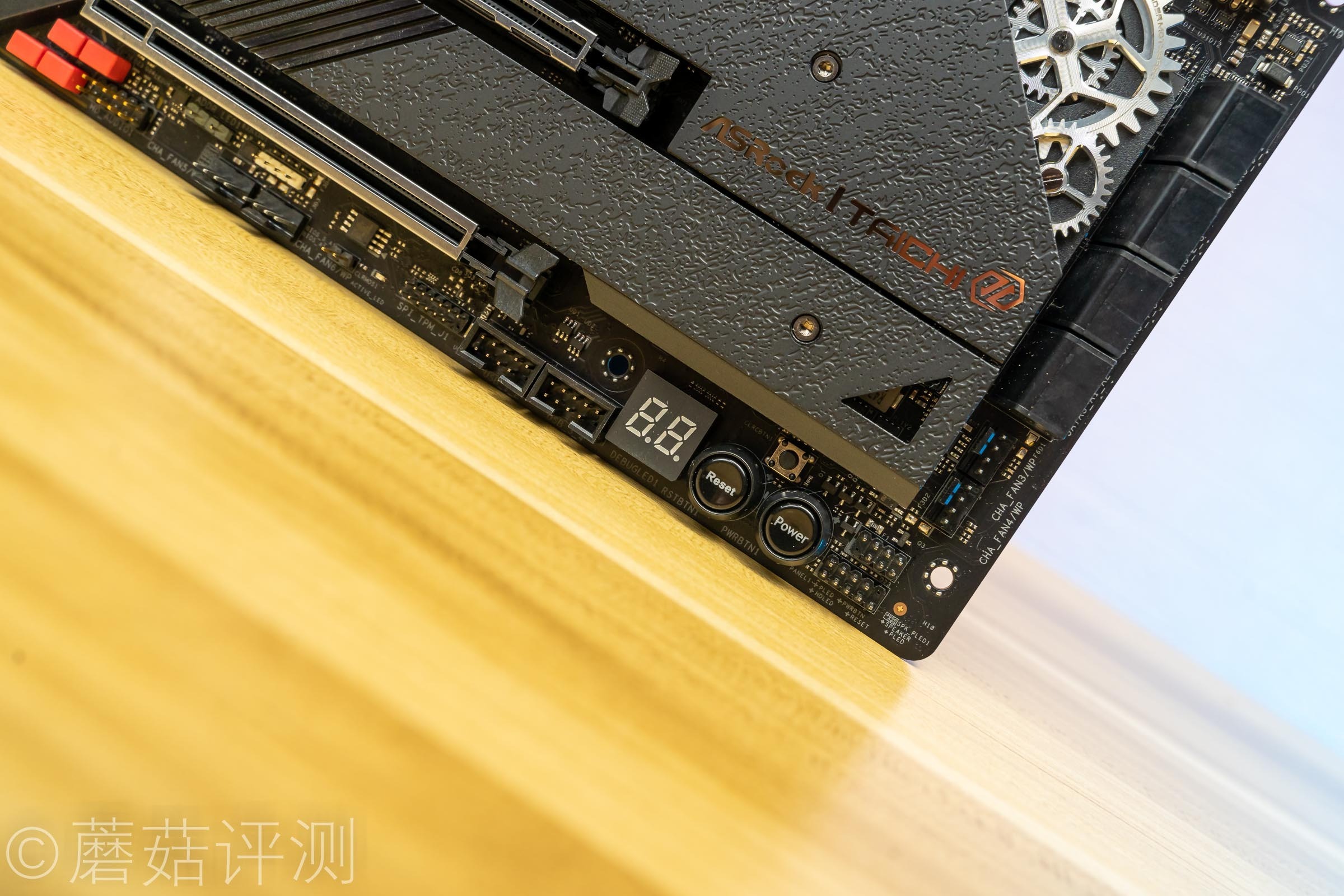

▼右下角有开机和重启键，旁边还有一个两个八位的代码显示屏。

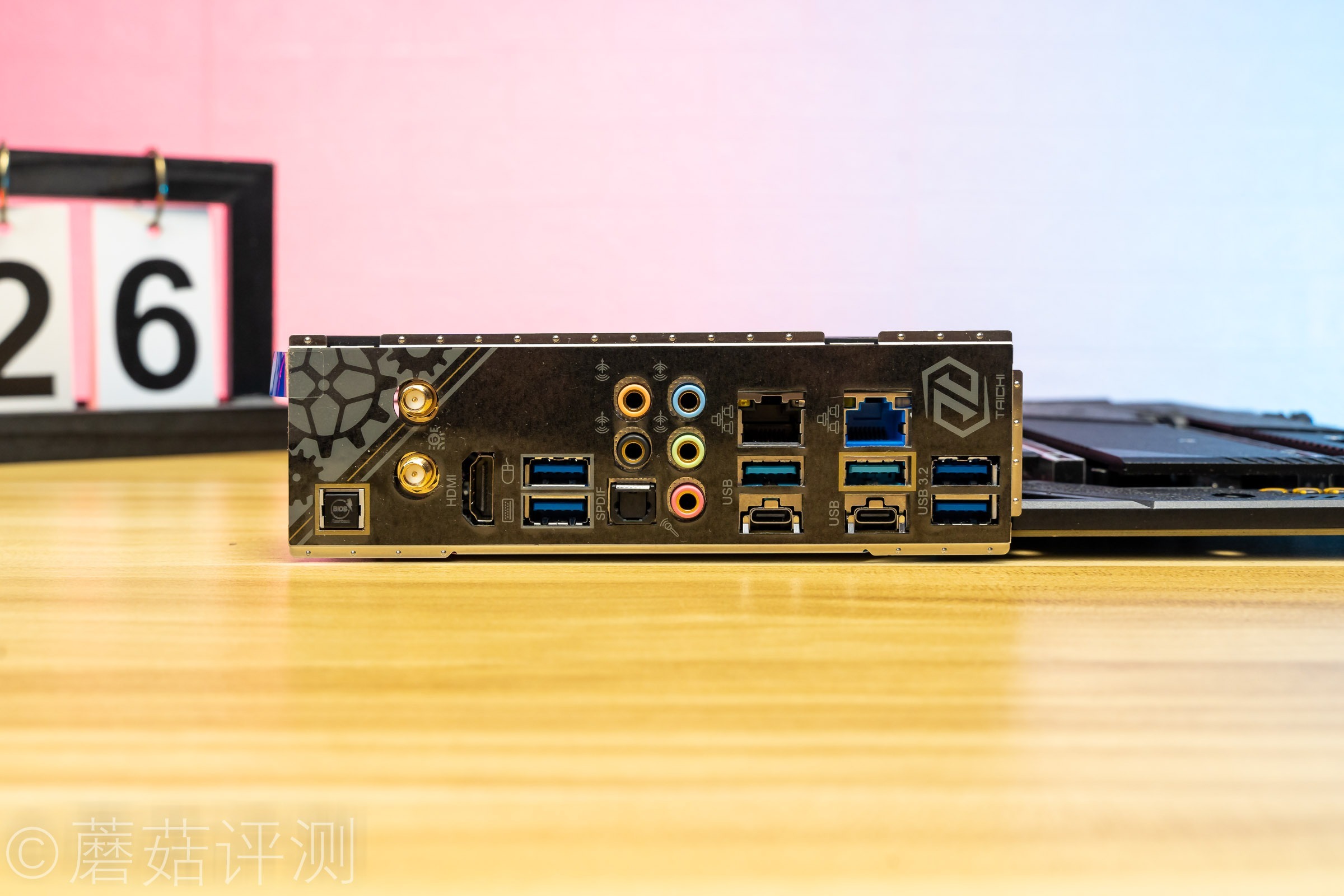

▼主板的IO接口部分，从左到右，无线网卡天线插口，USB3.2两个，针对鼠标键盘优化的，音频接口，雷电4.0接口两个，Lan口两个，一个是杀手2.5G有线，最右侧还有两个USB3.2插口，带宽最大可以去到10Gbps。

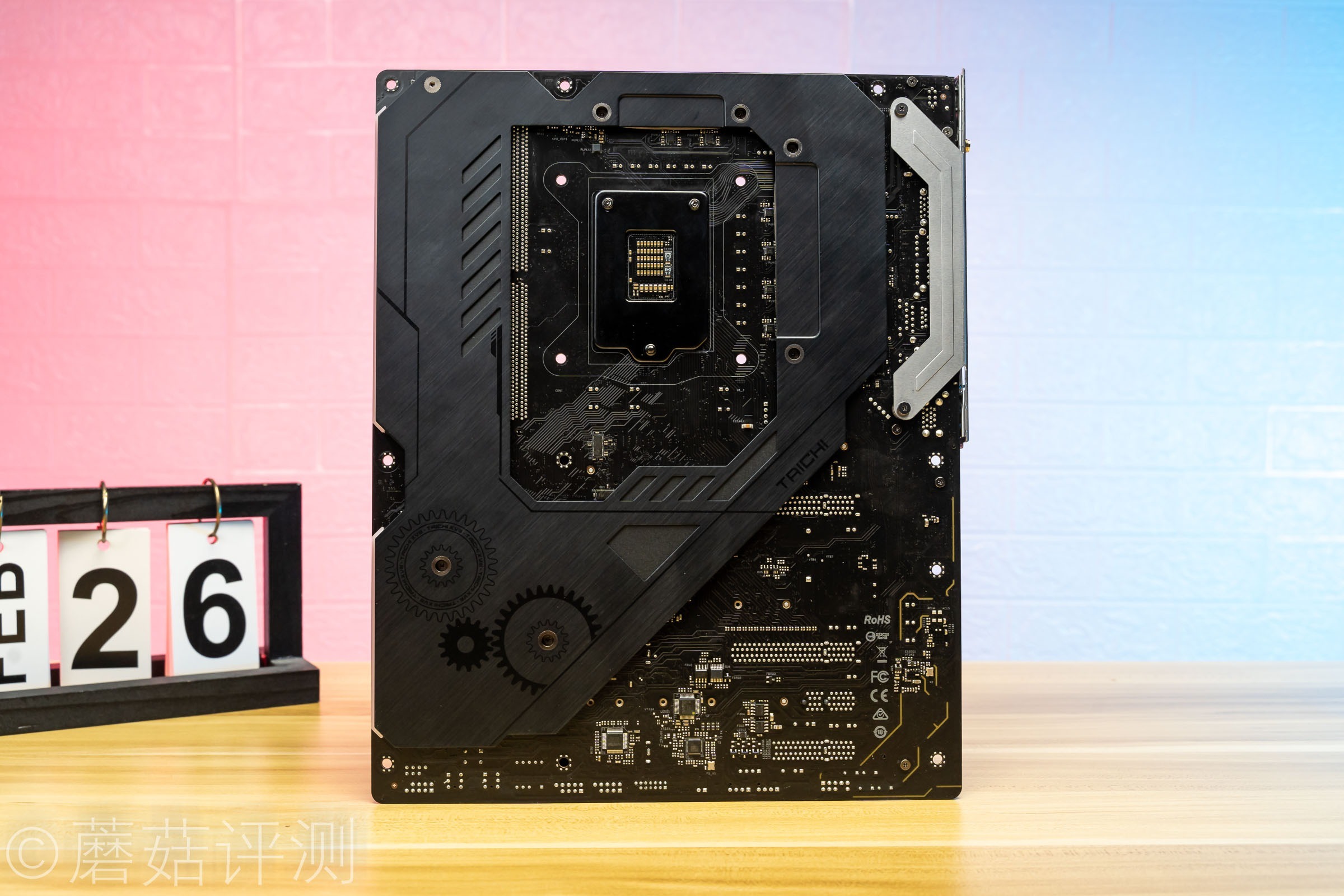

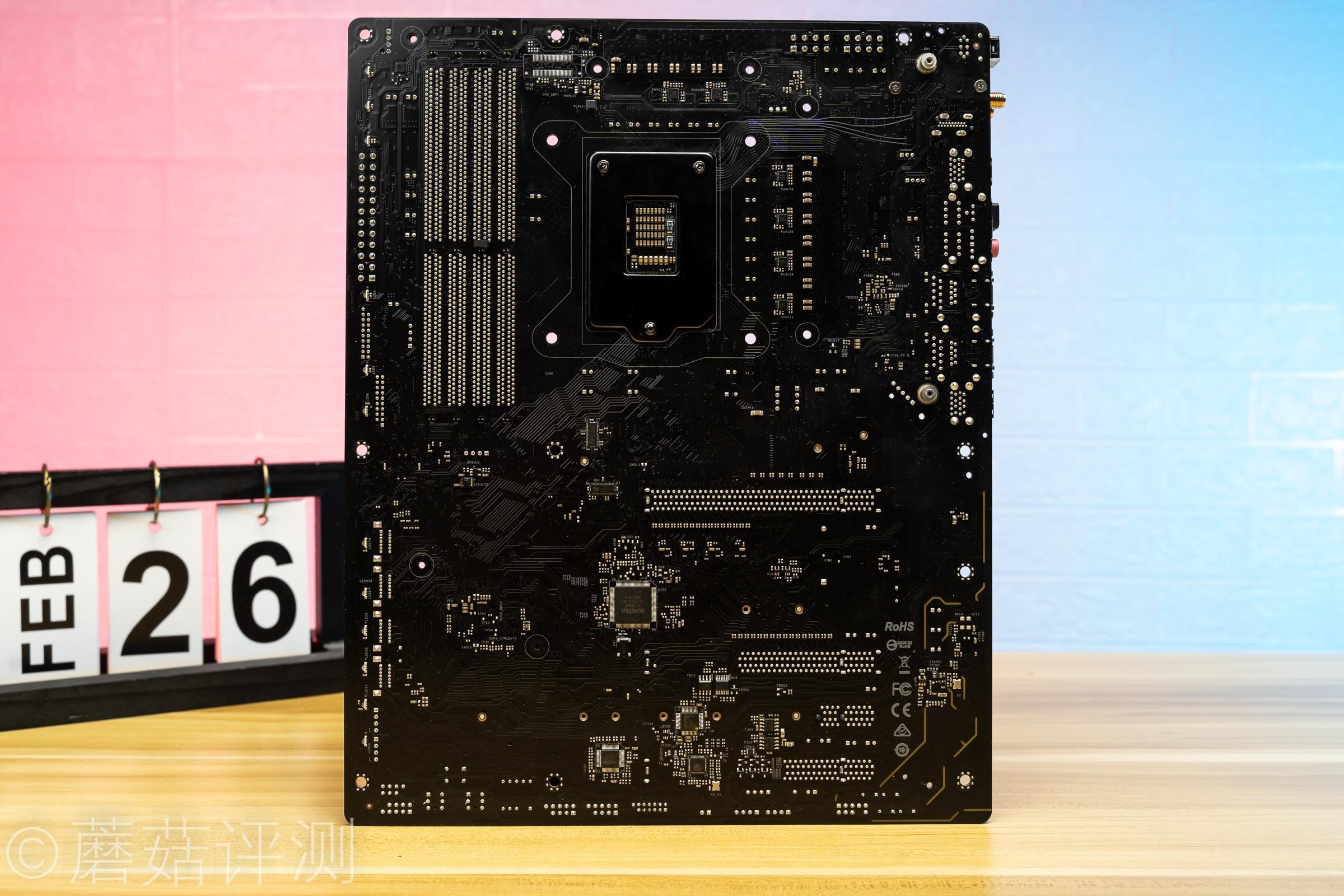

▼主板的背面，还有一个半覆盖的金属背板。

▼金属背板的表面有复杂的造型设计，左下角还有太极标志性的齿轮LOGO。

▼主板的右下角，可以看到音频部分有各种物理分隔，保证音频质量。

四、 华擎（ASRock）Z590 Taichi太极主板 拆解

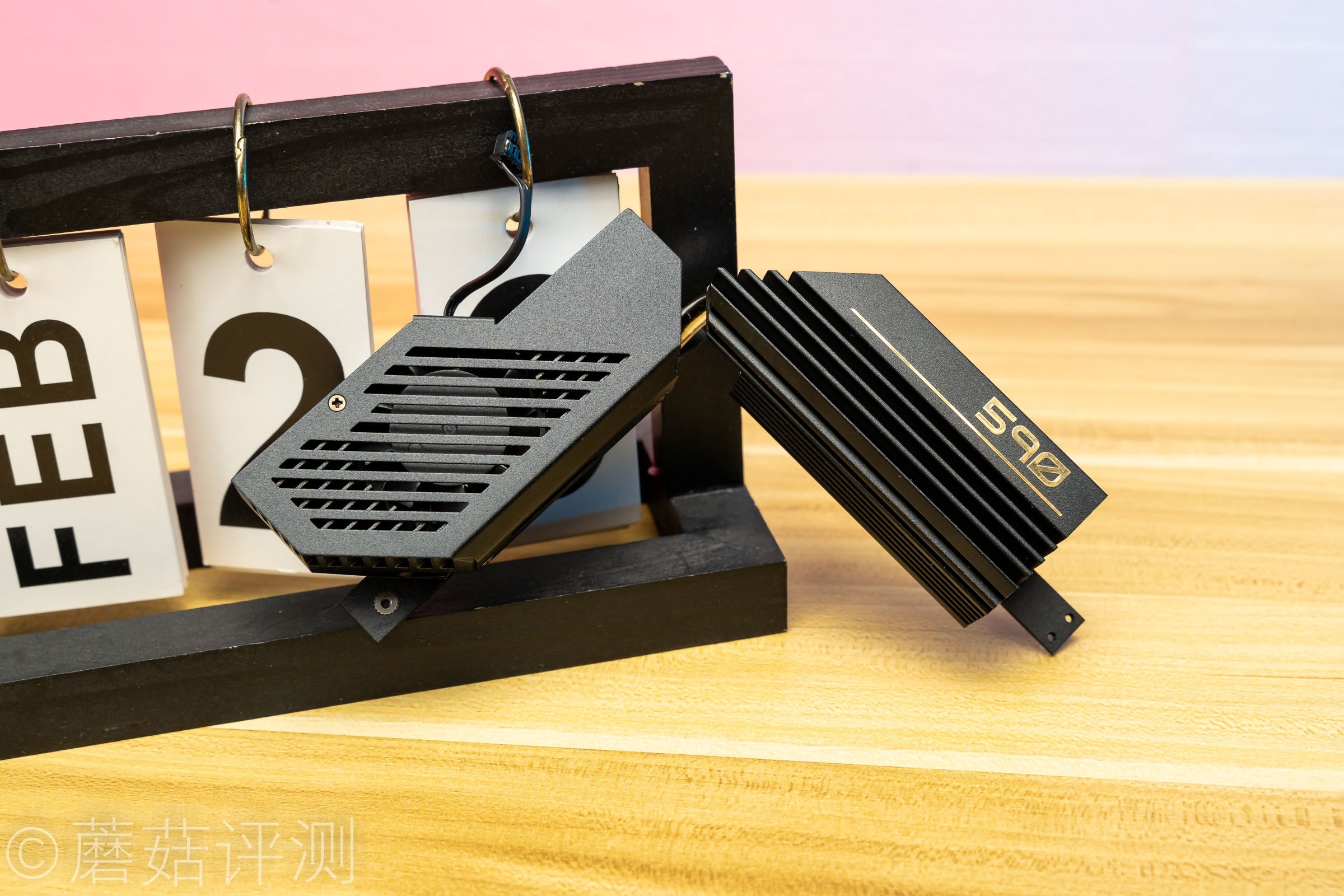

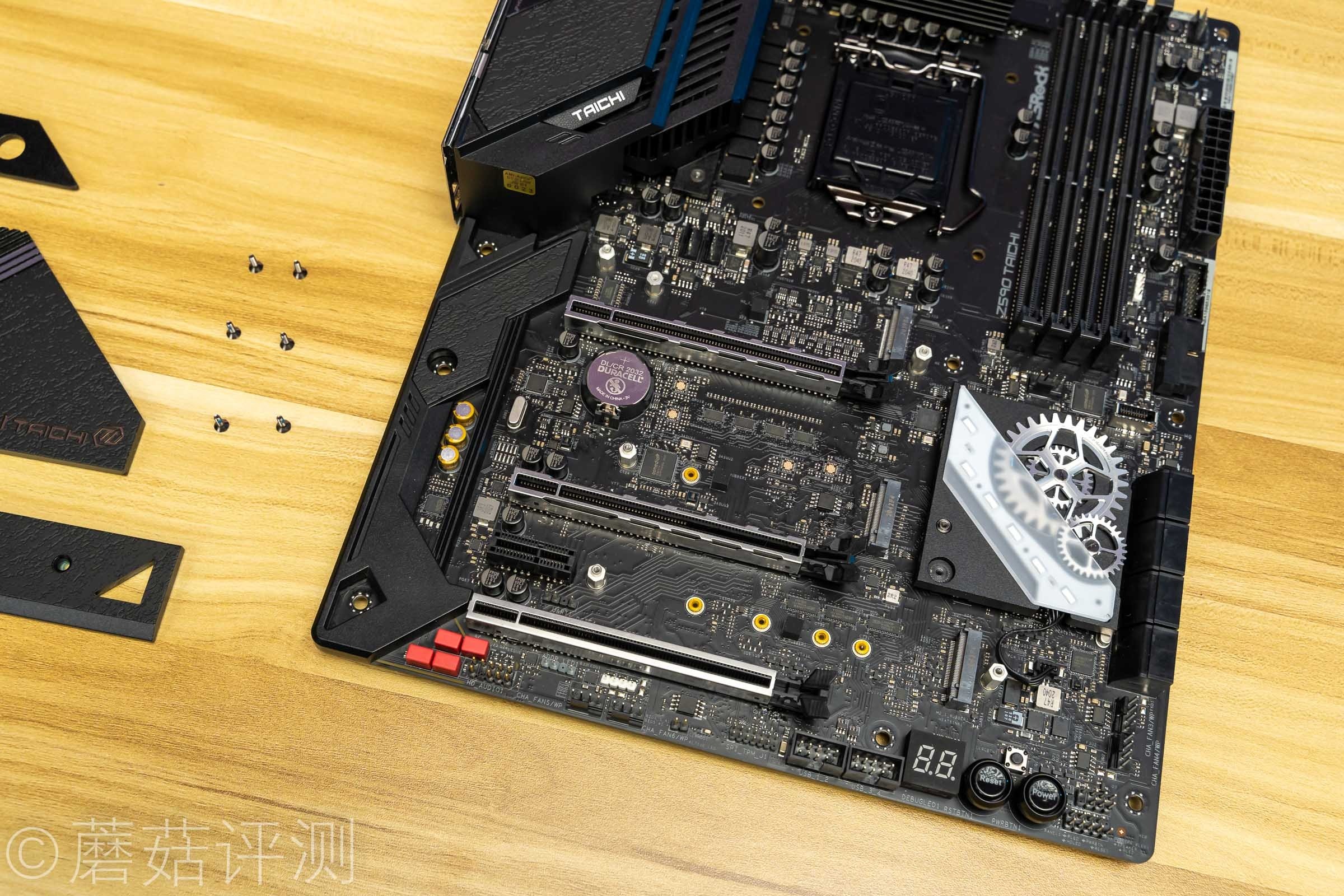

▼照惯例，主板到手还是要拆解一下，看看细节的做工、用料。主板下面的金属散热件全部拆掉，就能看到三个M2插槽，上面两个最大支持2280，最下面的一个最大支持22110。

▼接着将主板上所有的覆盖件全部拆掉，可以看到有一大堆。

▼主板供电部分的散热，两大块金属件，中间有热管连通，左侧内部还有一个小风扇，用于主动散热。

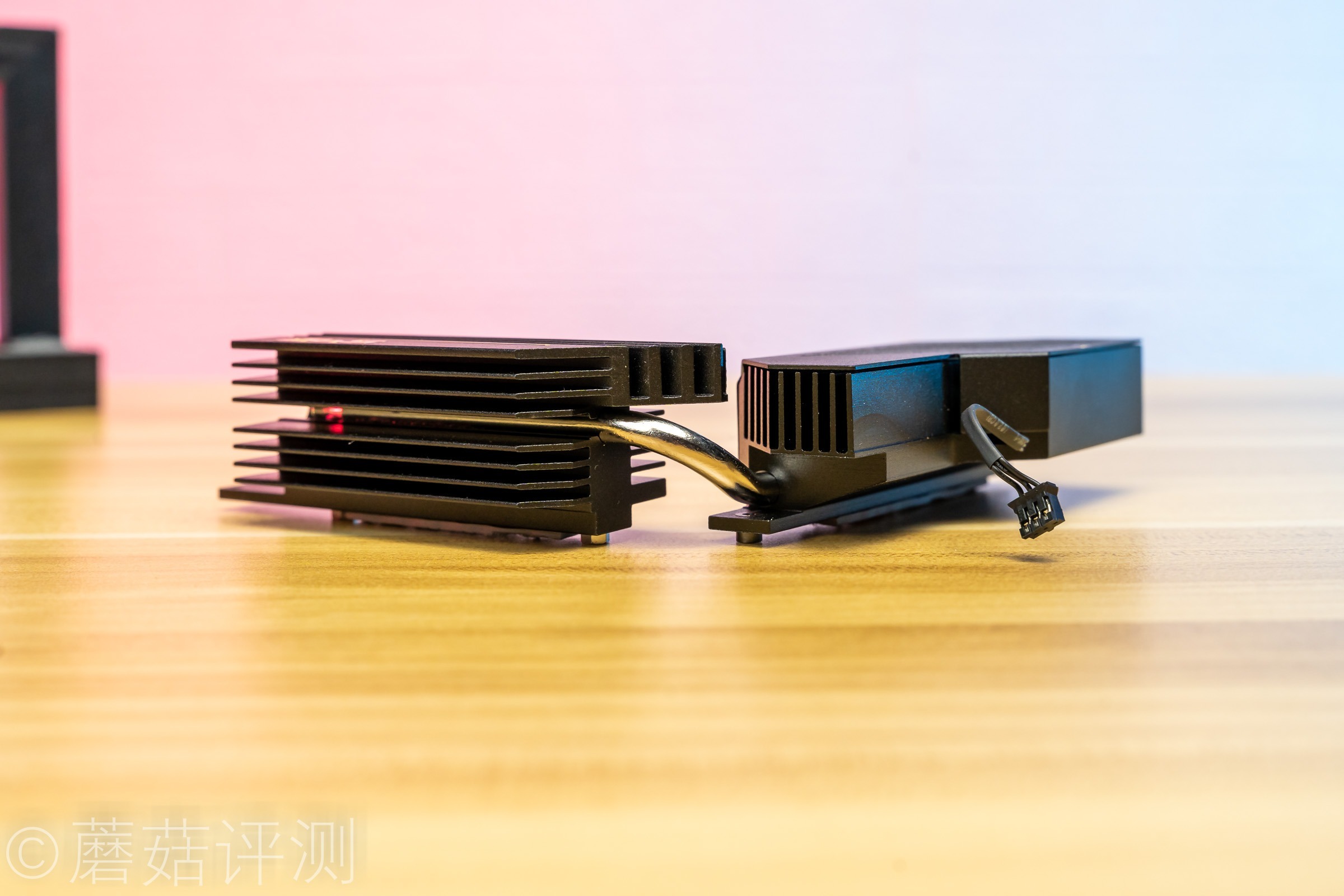

▼内部的热管有高低错落设计，并且散热片的设计是专门方便风扇散热的，都是横向的。

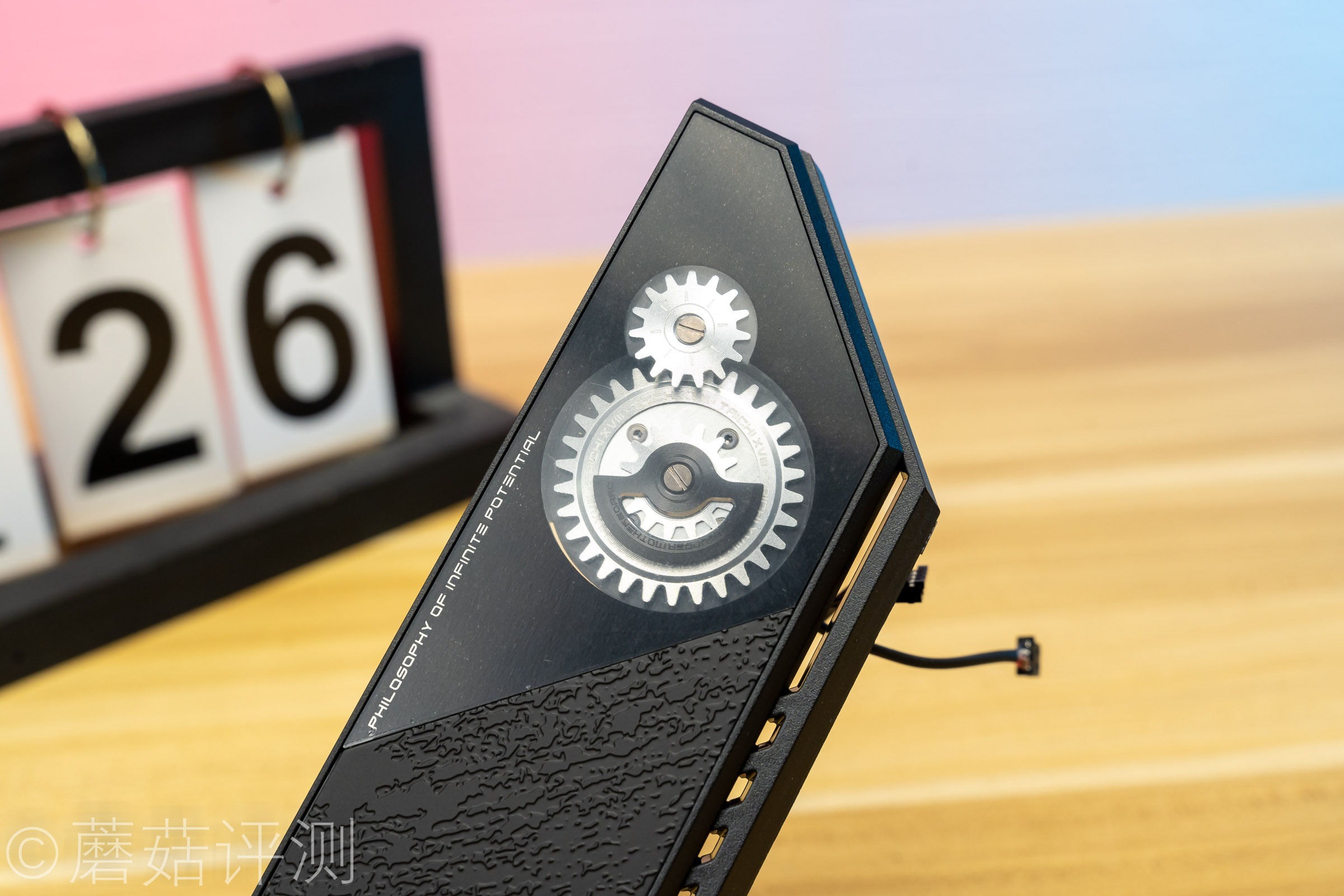

▼另外IO饰罩上的这个齿轮是很有意思的。

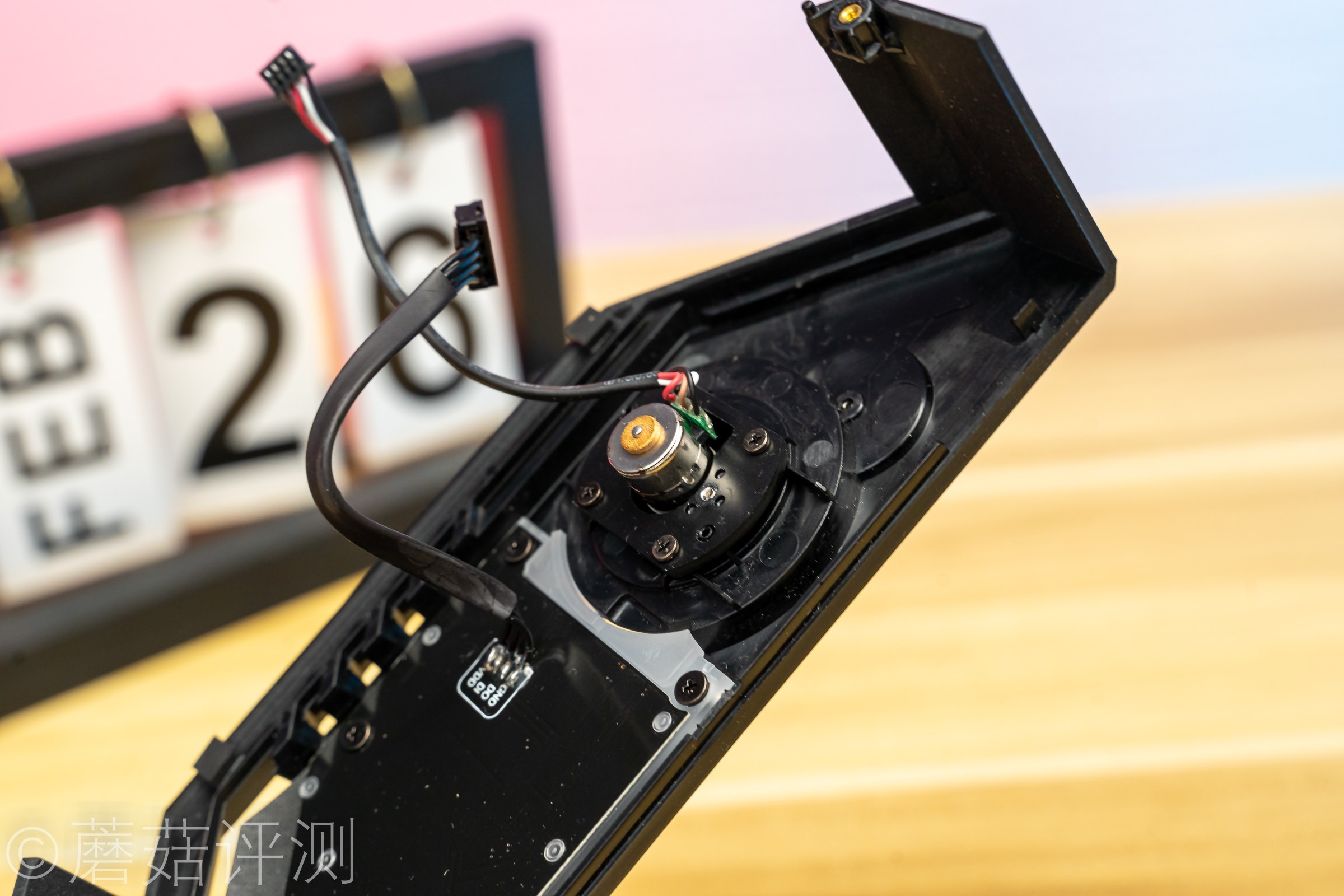

▼这个尺寸是真的齿轮，内部有一个小的马达，可以带动齿轮旋转。

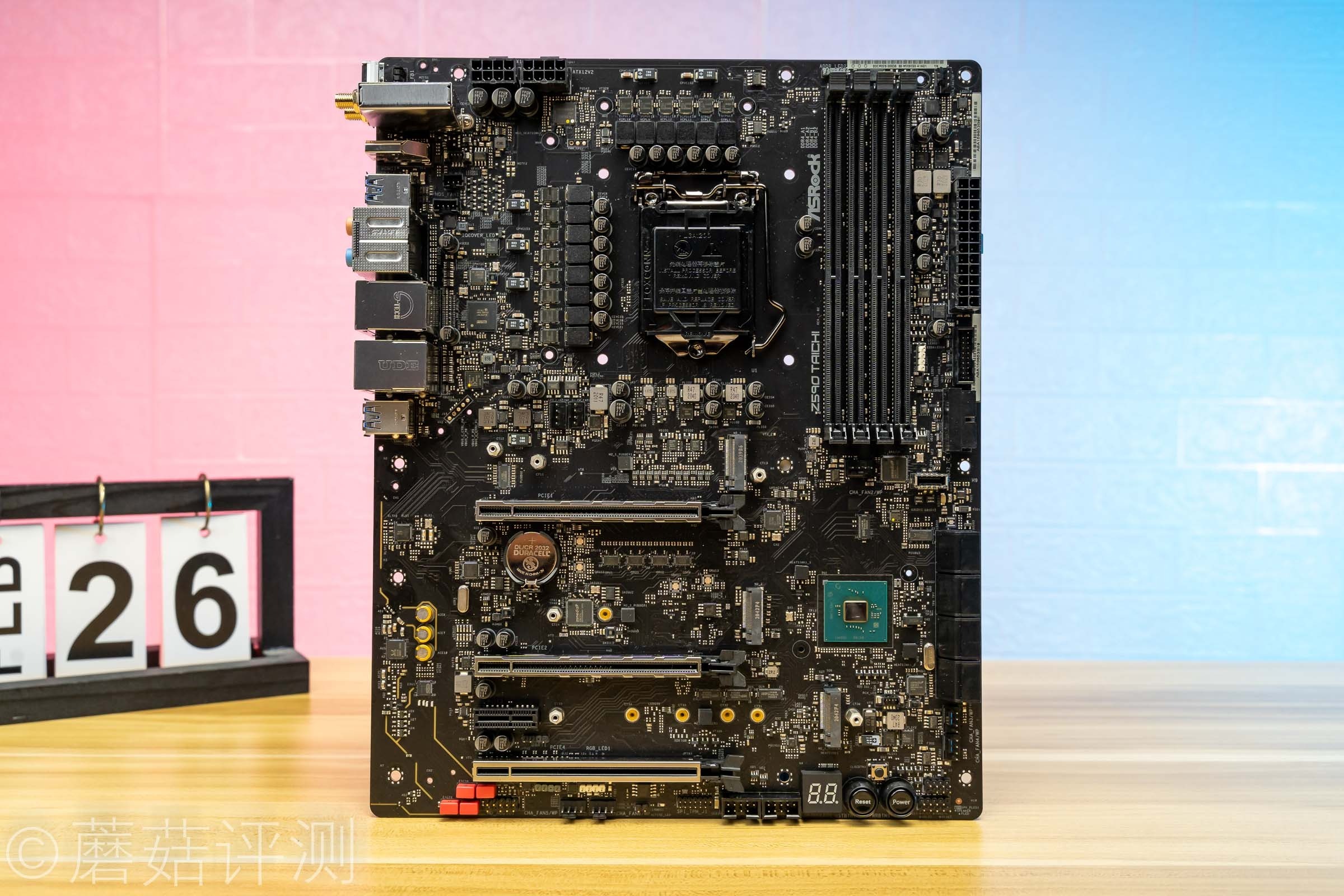

▼拆掉所有覆盖件的主板，全黑的，各种元件密密麻麻的，一看就是高端的板子。

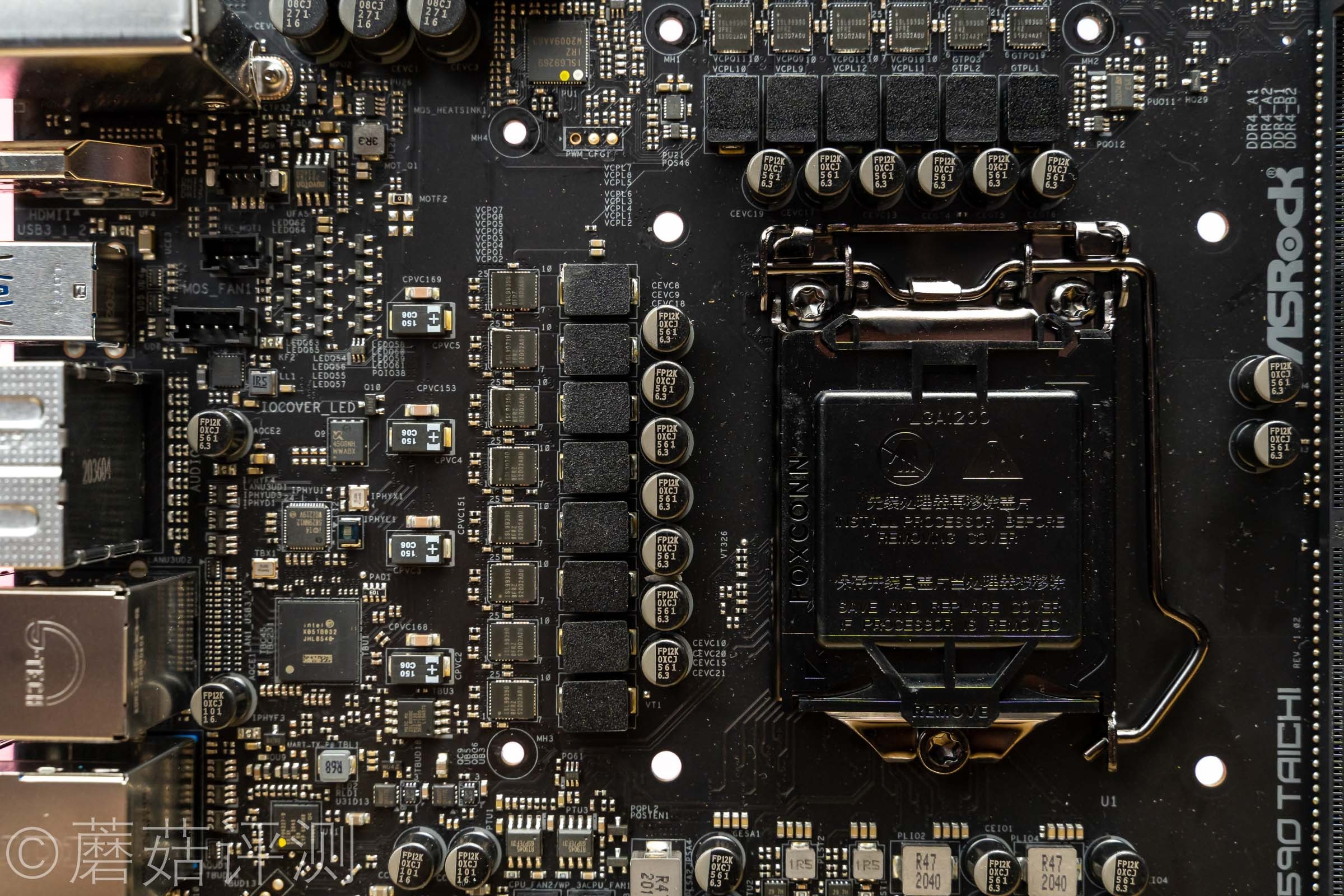

▼供电电路部分很整齐，看着很舒服，DrMos、电感、电容都一排、一列的。

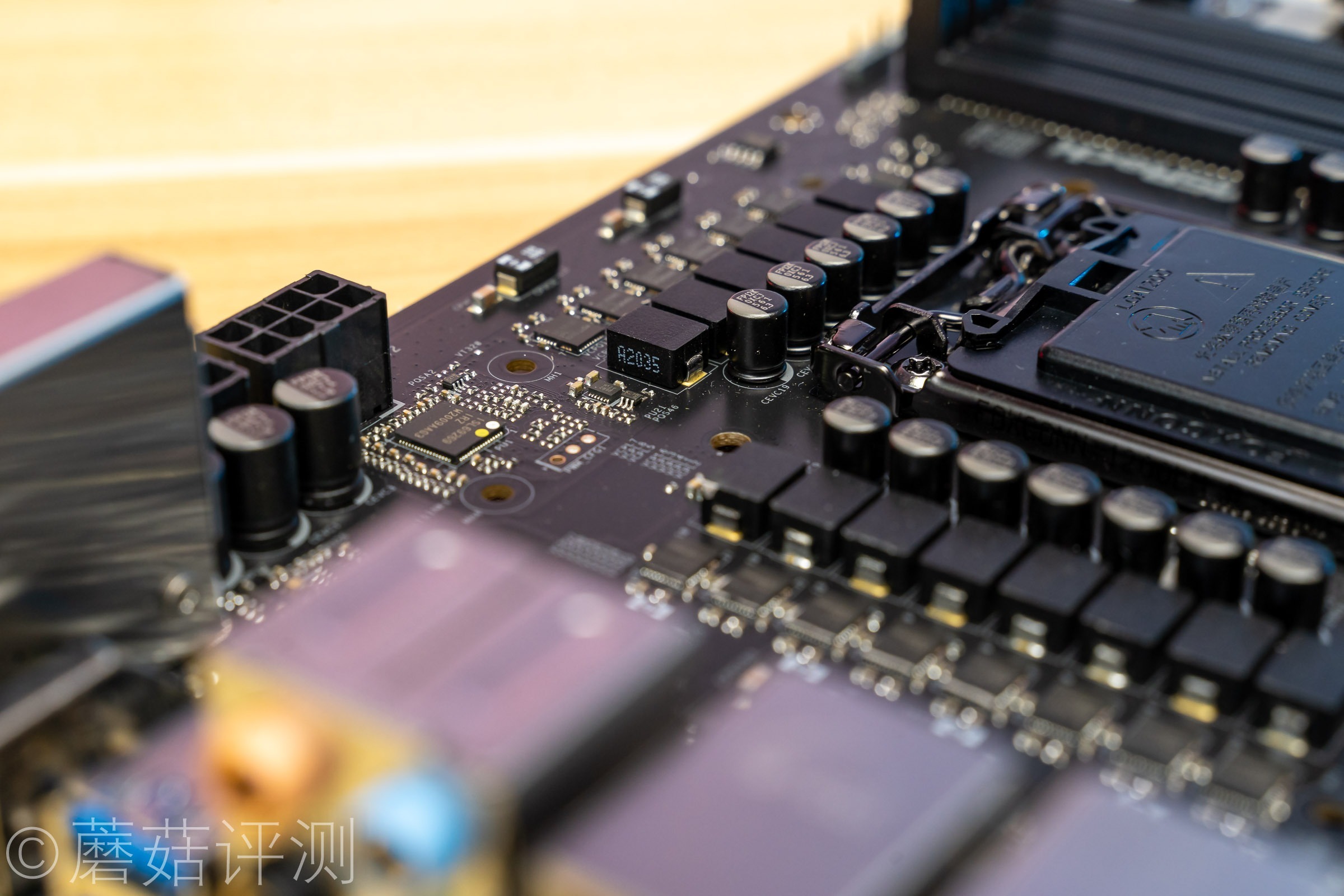

▼CPU辅助供电插座，双8Pin，插座下面有三个硕大的电容，电容顶部有“FP12K”的字样，日系尼吉康黑金电容，12K应该是耐久12000小时，非常稳定、优秀的电容。

▼PWM主控就在8Pin接口的下面，丝印ISL69269，高端PWM控制器，最大支持3路12相输出。

▼左侧有竖直排列的DrMos，总共有8颗，丝印ISL99390，最大稳定输出90A，非常给力。旁边的高压侧滤波电容是钽电容，用料有点给力的。

▼顶部横着排列有六颗DrMos，丝印同样是ISL99390，最大稳定输出90A。不过左边四颗和右边两颗DrMos的封装方式不太一样，左侧的大一点。上部的高压侧滤波电容同样是钽电容，给力。

▼接着来到主板的背面，可以看到有六颗IC，竖着四颗，横着两颗。

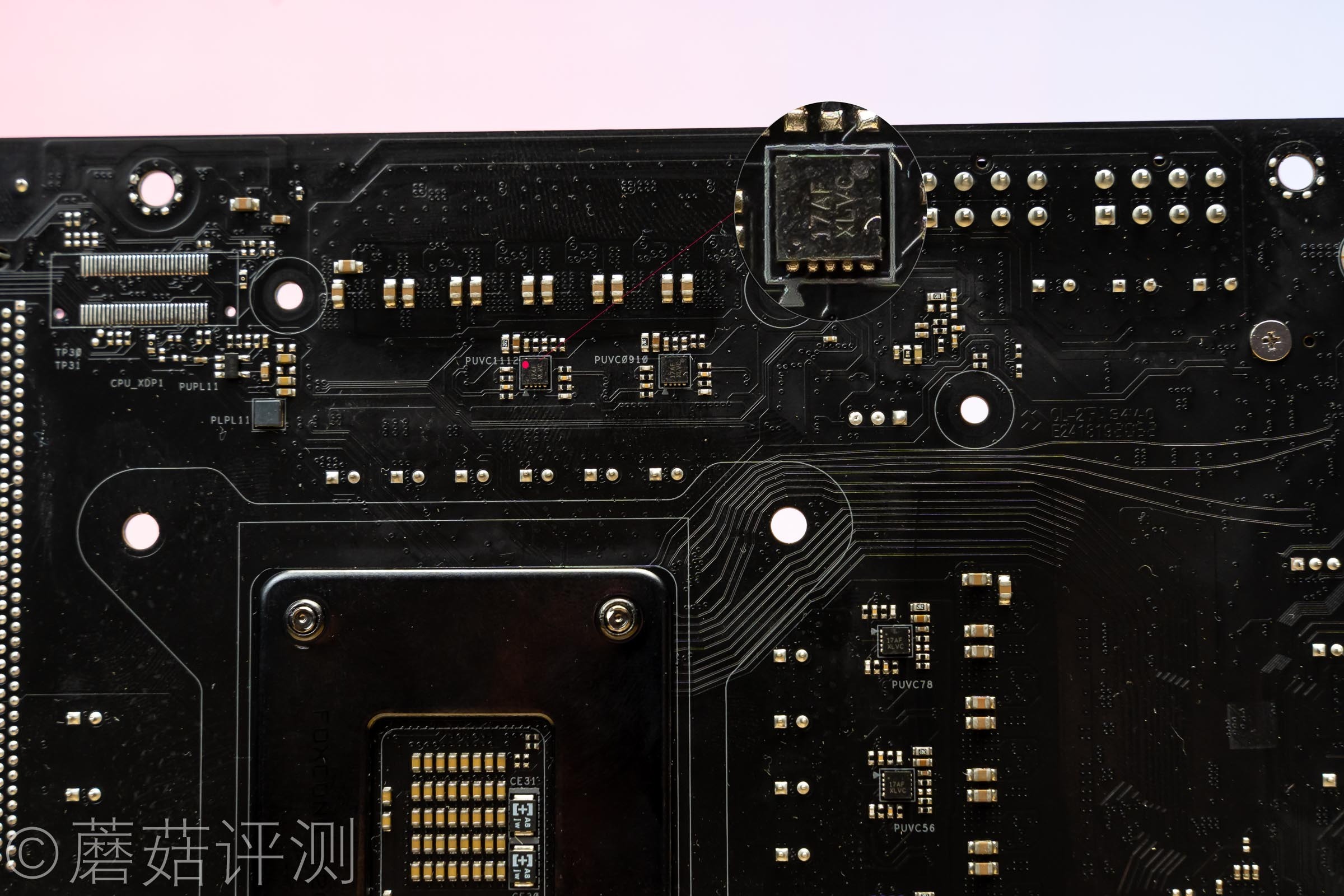

▼靠近看看，芯片丝印17AF，应该是倍相器。看到这六颗倍相器，想必小伙伴也能大概看懂太极这块Z590主板的供电了。这里先讲主要供电部分，Vcore供电和Vgt供电。Isl69269输出一路六相信号，通过倍相器，控制12颗90A的DrMos，这部分是处理器的Vcore供电。还有两颗DrMos，通过isl69269直接控制，用于处理器的Vgt供电。这里总共用掉了两路8相供电，还剩一路四相供电信号可以使用。

▼供电电感是定制的封闭电感，全黑色的，看着很漂亮。

▼低压侧电容也是“FP12K”的固态电容，尼吉康的12K黑金电容。

▼主板右下角有多组供电电路，左侧的应该是负责雷电接口供电的。

▼右侧可以看到一颗DrMos，丝印SIC654A，最大稳定输出电流50A，负责处理器的Vsa供电。

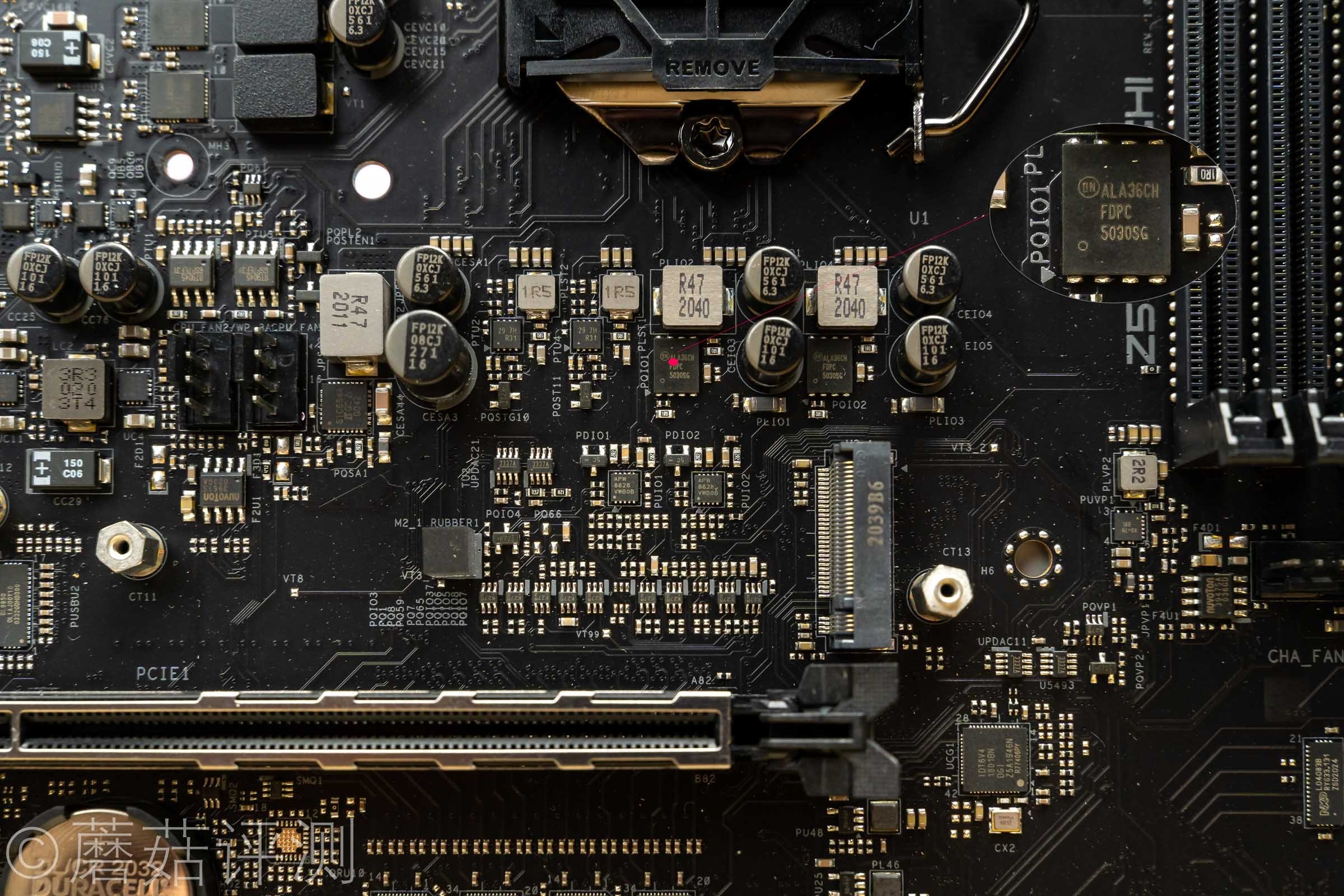

▼右侧还有两相供电，也是DrMos，来自安森美的5030SG，最大稳定输出貌似在25A，负责处理器的Vio供电。DrMos的左下角是他们的PWM控制器，单相的。

▼内存供电部分，上面是一颗PWM控制器，丝印up1674P，下面是两相内存供电，来自安森美的两颗DrMos，丝印5030SG，最大稳定输出貌似25A，对于内存供电来说完全足够了。

▼USB前置插座旁边有两颗大芯片，上面的丝印ASM1074，这是一颗USB HUB芯片，下面的丝印5452E，Type-C的主控芯片，可以提供最大20Gbps的带宽。

▼下面就是Z590南桥芯片，很小巧。

▼南桥芯片的右下角是供电电路，一相。旁边还有一颗ASM1061，PCIe转SATA主控芯片。旁边还有两个蓝色的4Pin风扇插座，这两个插座可以提供更大的、稳定的电流输出，可以用于接驳功率更大的水泵。

▼主PCIe插槽和M2插槽旁边还有一颗IDT6V4，主要给PCIe4.0提供支持。

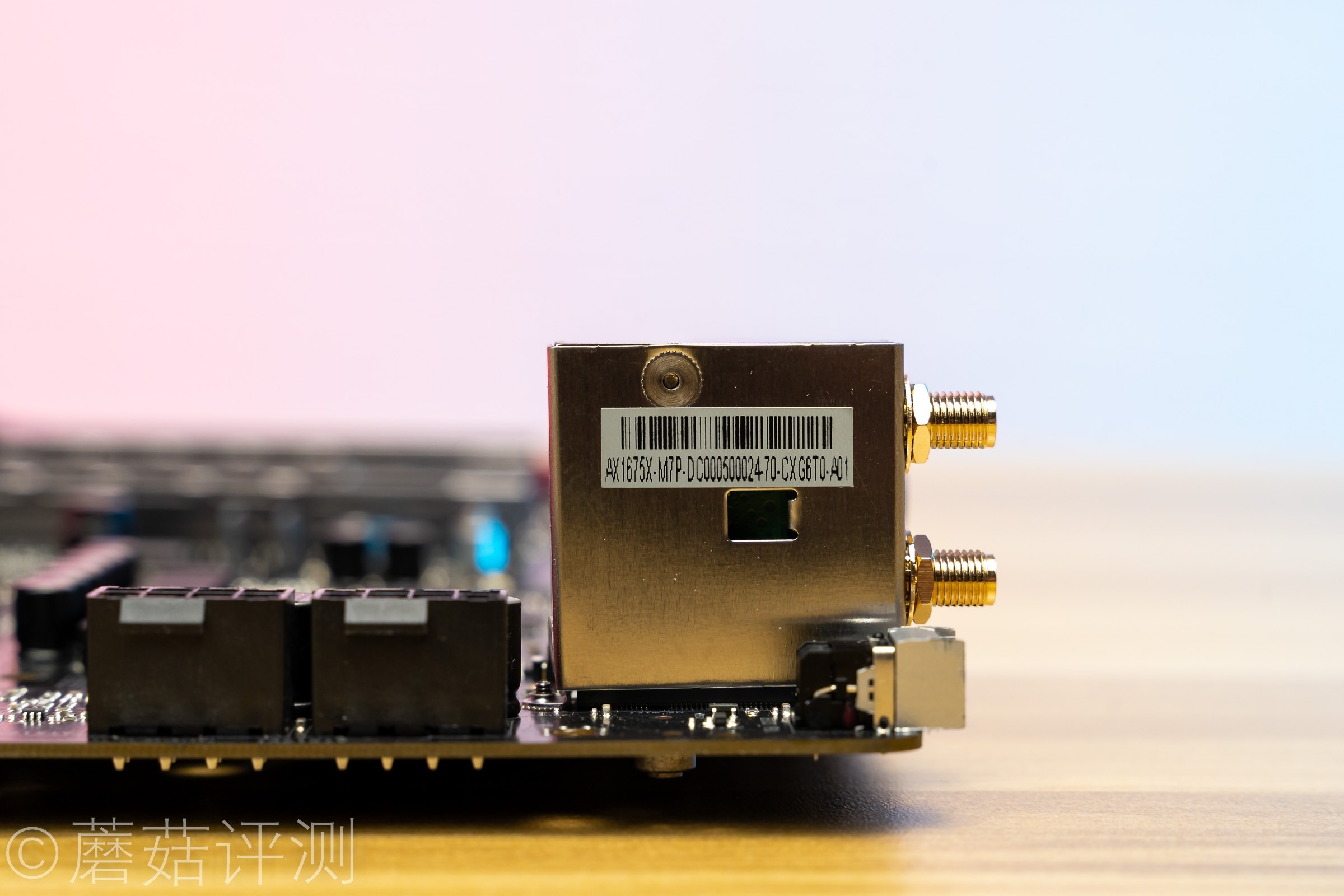

▼无线网卡，华擎这块Z590太极主板用的是杀手AX1675X，性能强劲。

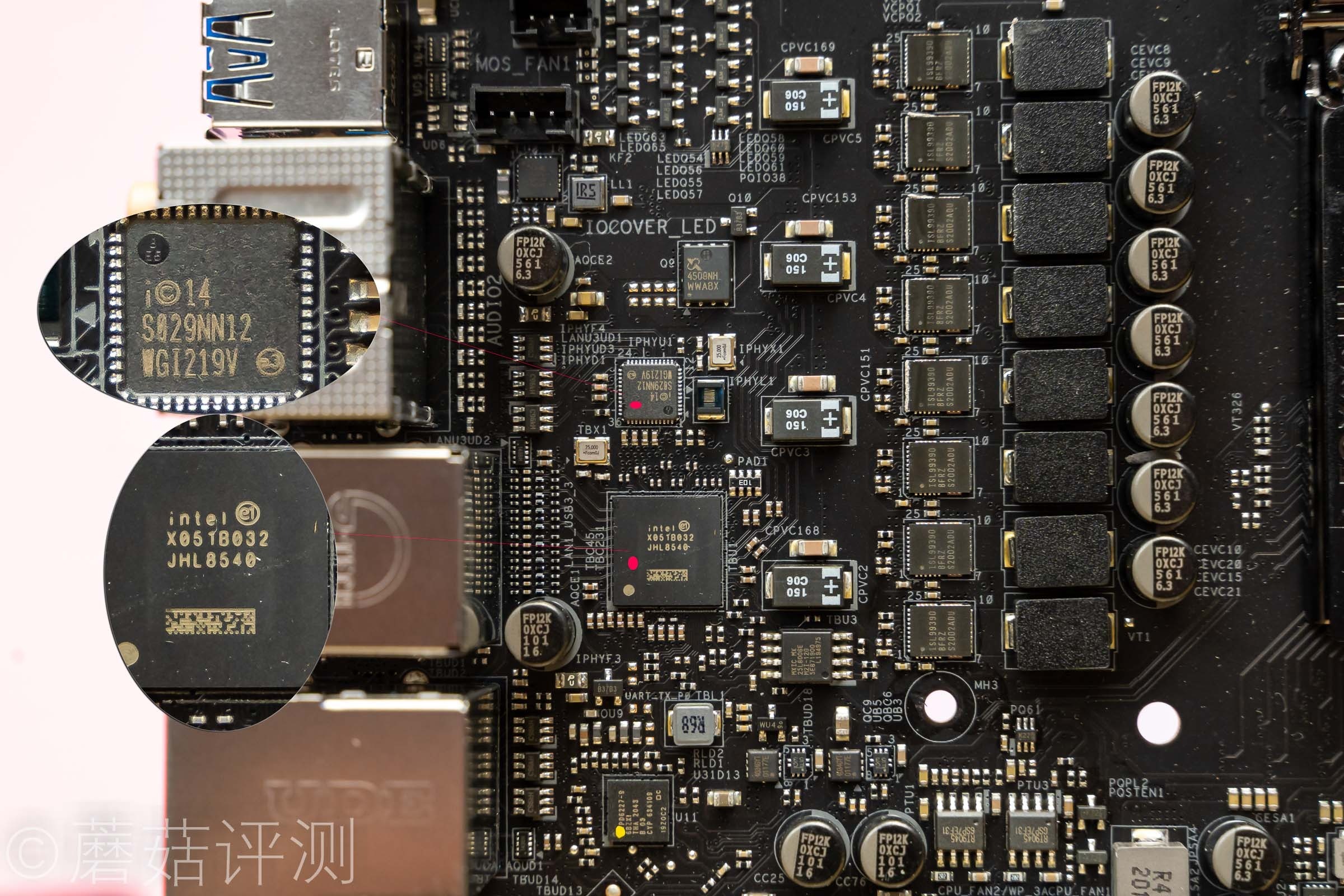

▼下面有两颗较大的芯片，上面一颗是Intel的i219V，千兆Lan主控芯片。下面是intel的雷电主控芯片，面积超大，专门为雷电4提供支持。

▼接着下面是2.5G的Lan口的主控芯片，杀手的E3100。有线、无线全部都是杀手网卡，华擎Z590太极主板的网络配置用料，堪称豪华。

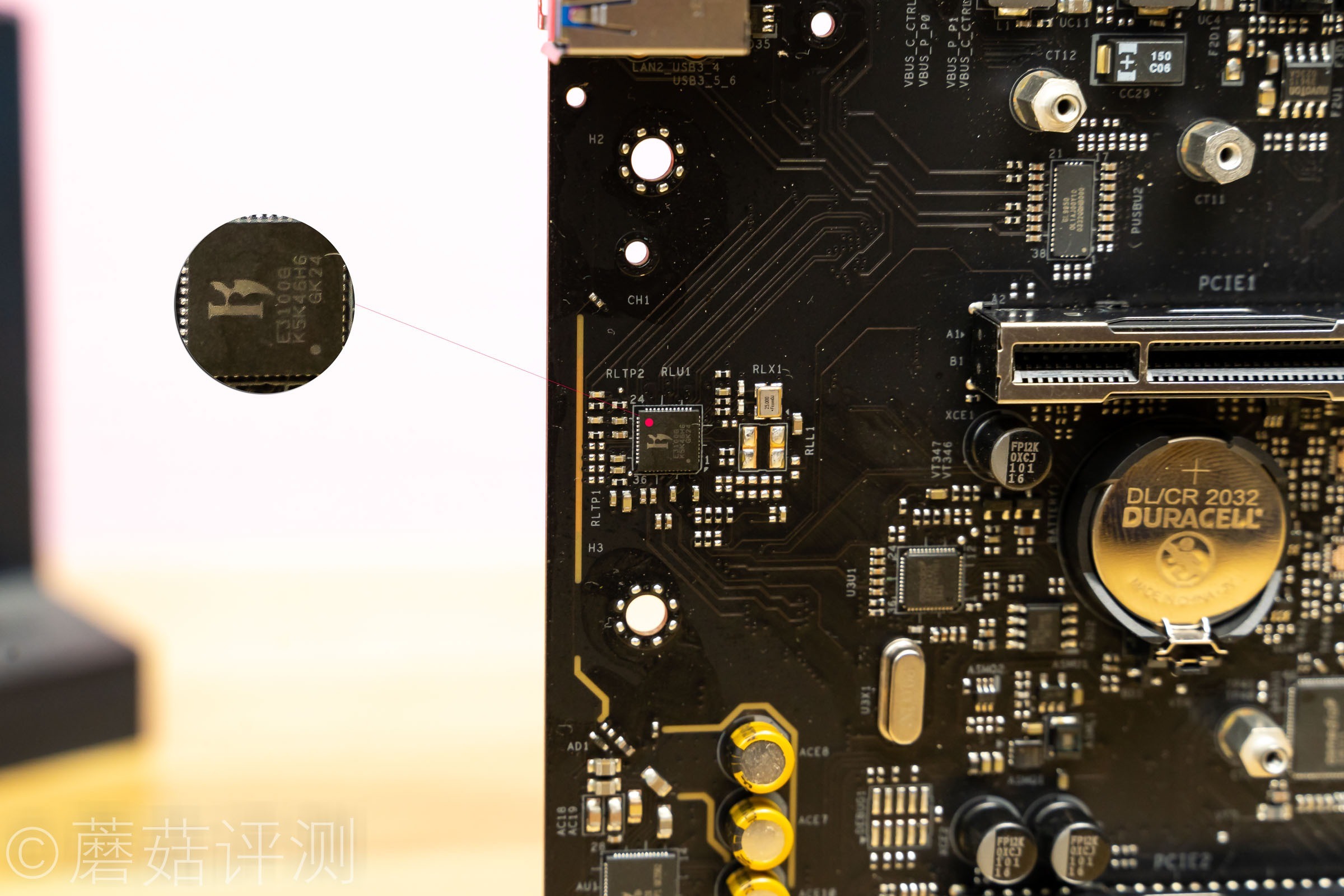

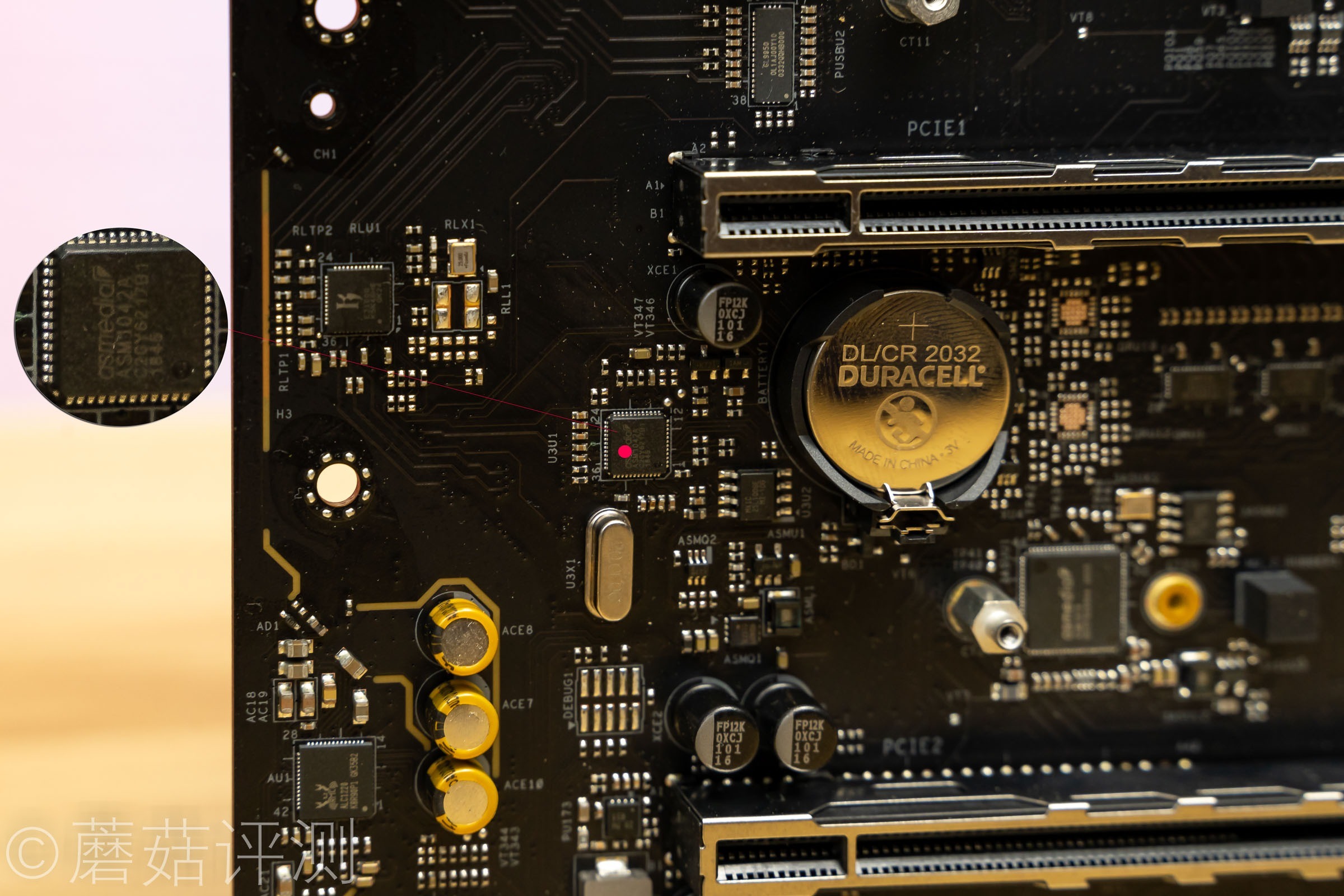

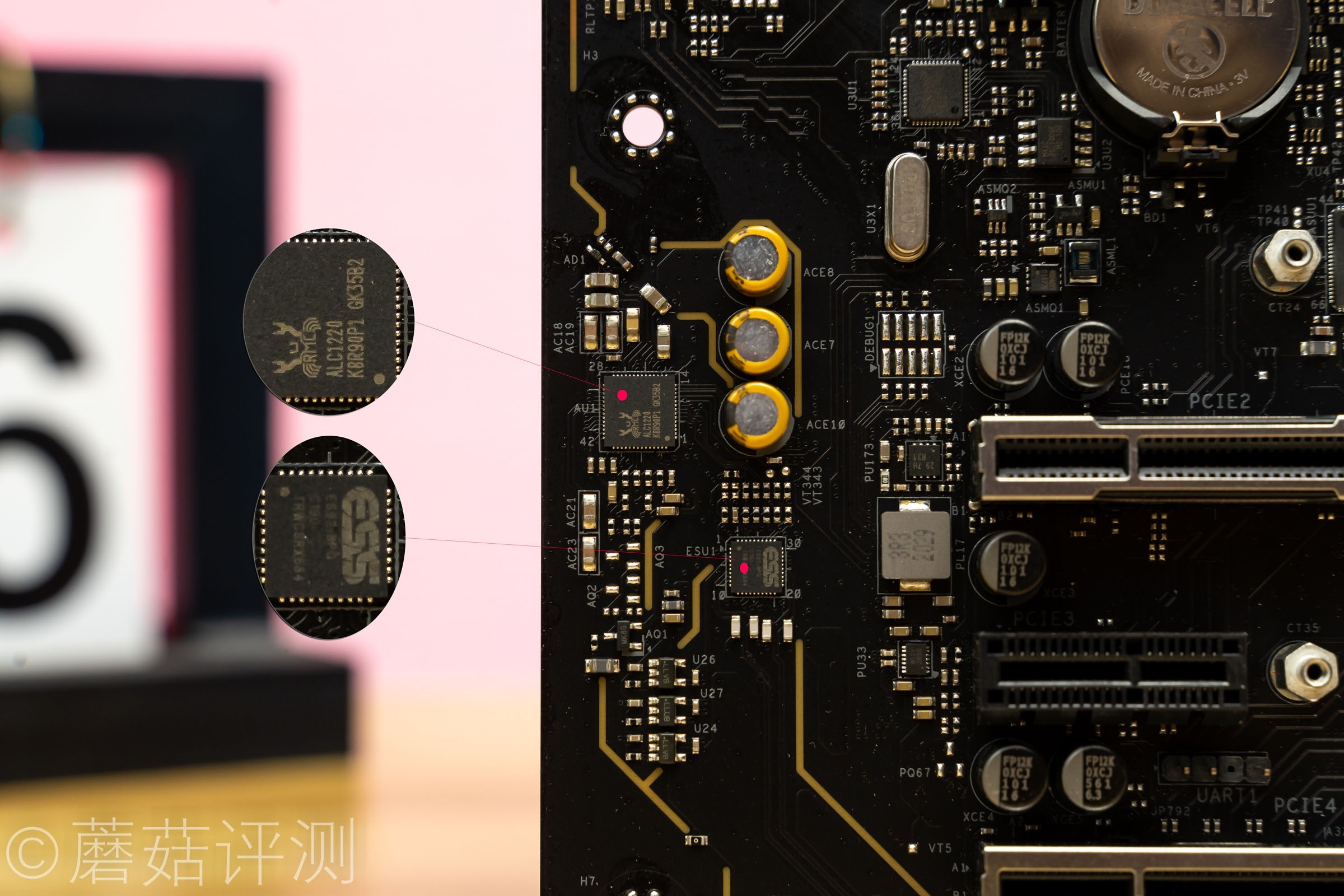

▼接下来是音频部分，音频部分华擎Z590太极采用了声卡芯片搭配独立DAC芯片的配置，上面是小螃蟹的ALC1220声卡芯片，下面是ESS的9218 DAC，这套配置能带来的声音质量还是非常不错的。旁边金色的是专业的音频电容，尼吉康的。

▼旁边还有一颗ASM的1042A，这是一颗PCIe转USB3.0的主控芯片，应该是负责主板IO面板最下面的两个USB接口的。

▼旁边还有一颗ASM1074，USB3.0的HUB芯片。

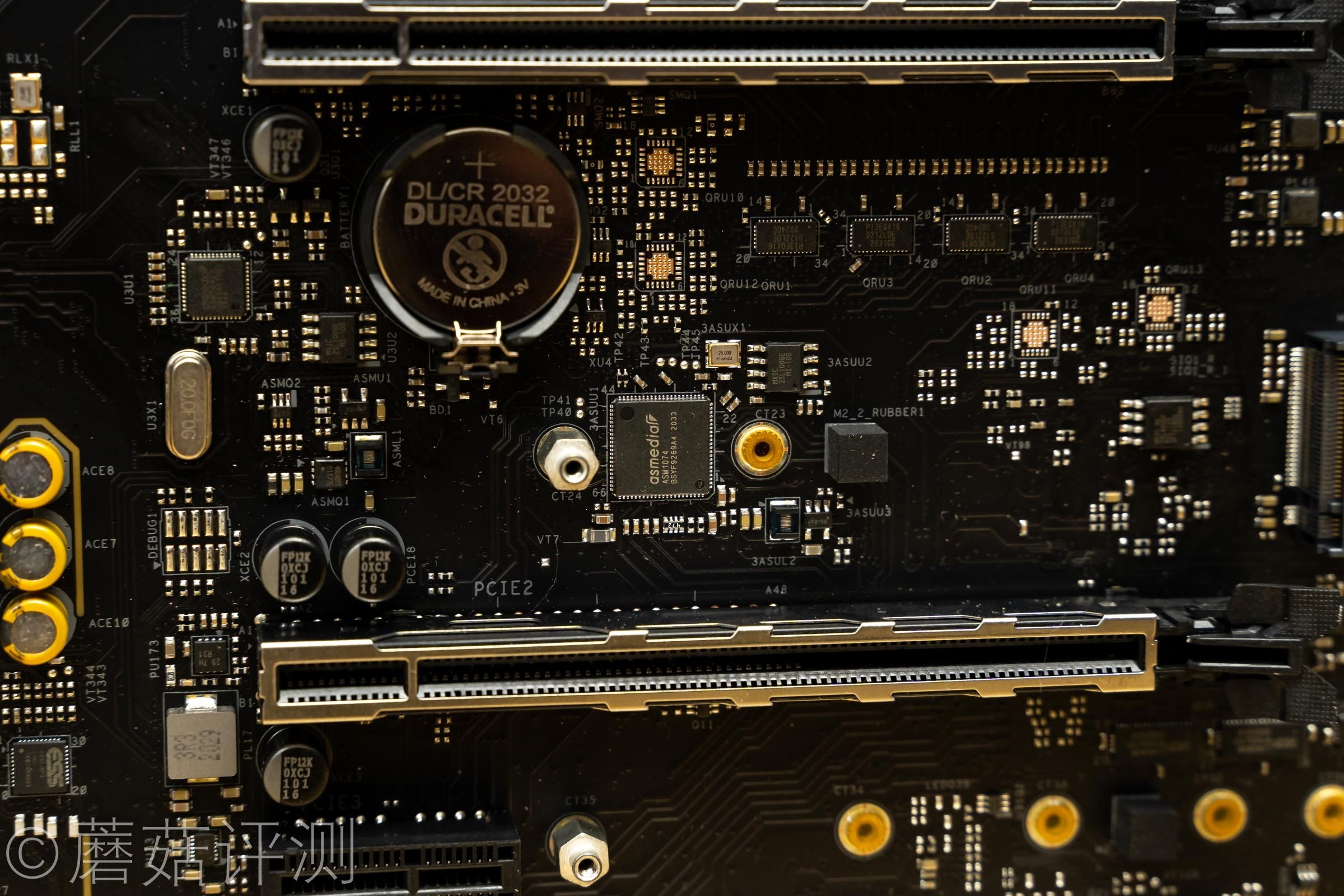

▼右上角有一字排开的桥接芯片，丝印P13EQX16，PCIe4.0的桥接芯片，用于拆分PCIe4.0的通道。

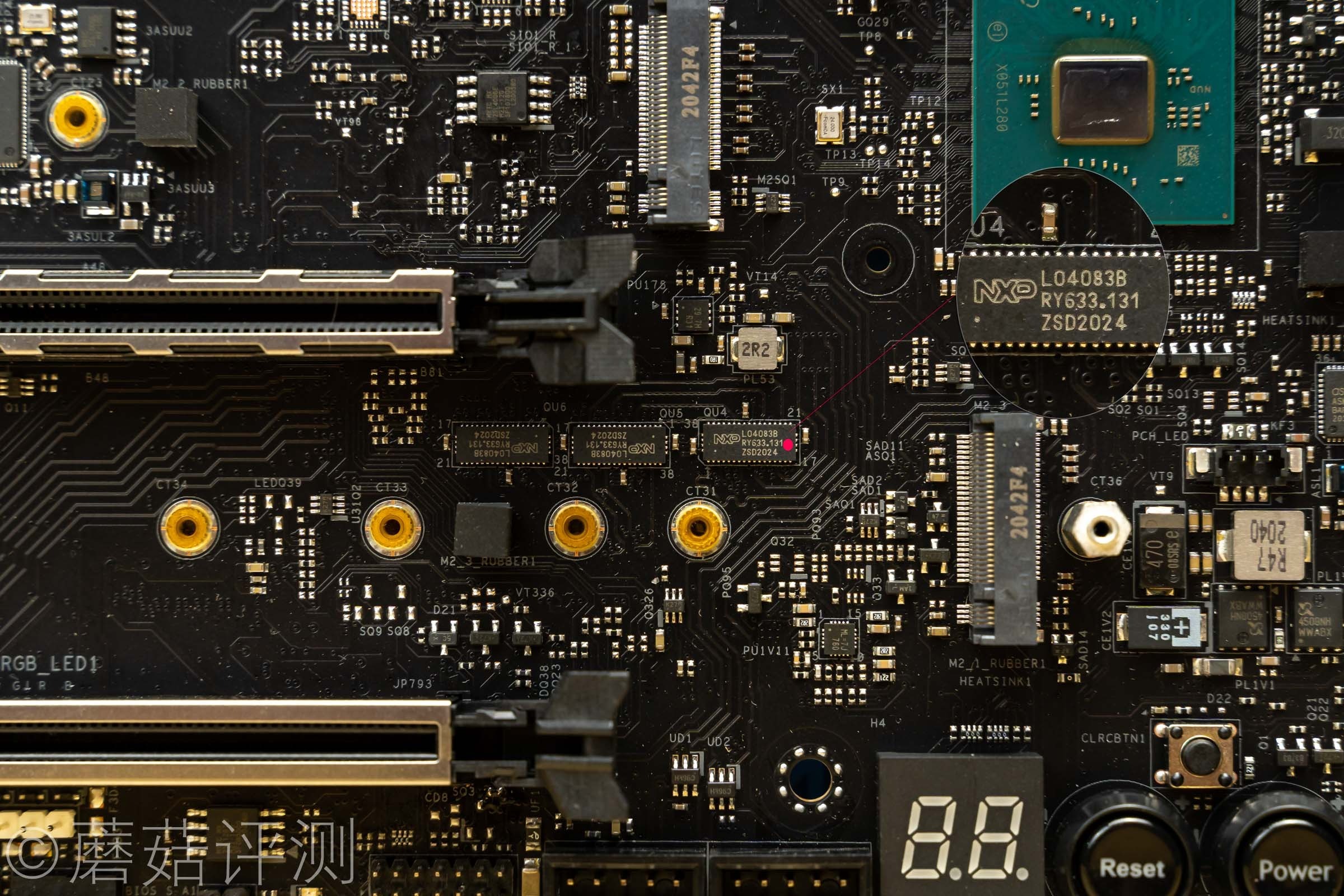

▼旁边有几颗L04083B桥接芯片，这是用于PCIe3.0的桥接，应该是用于拆分PCIe3.0通道的。

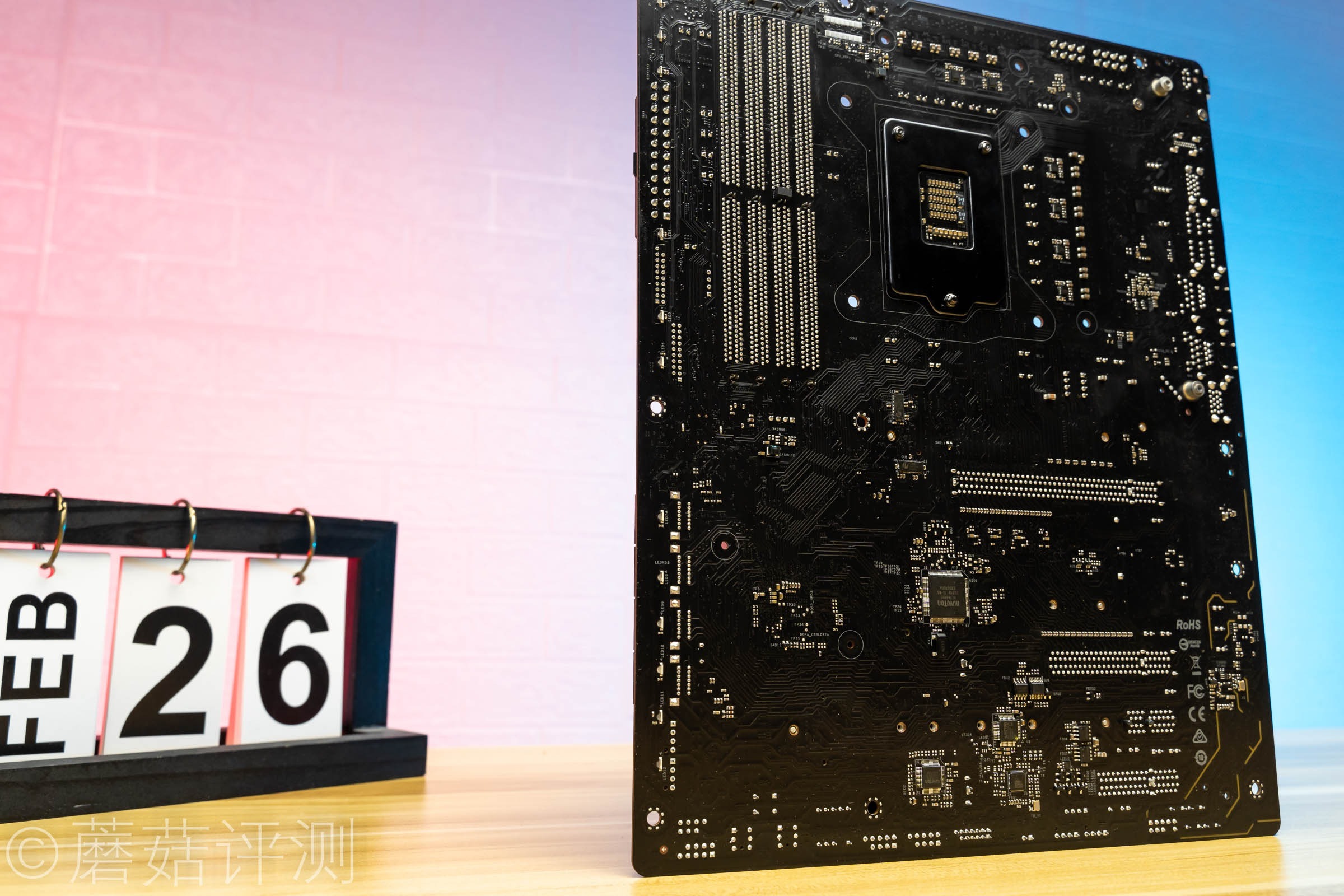

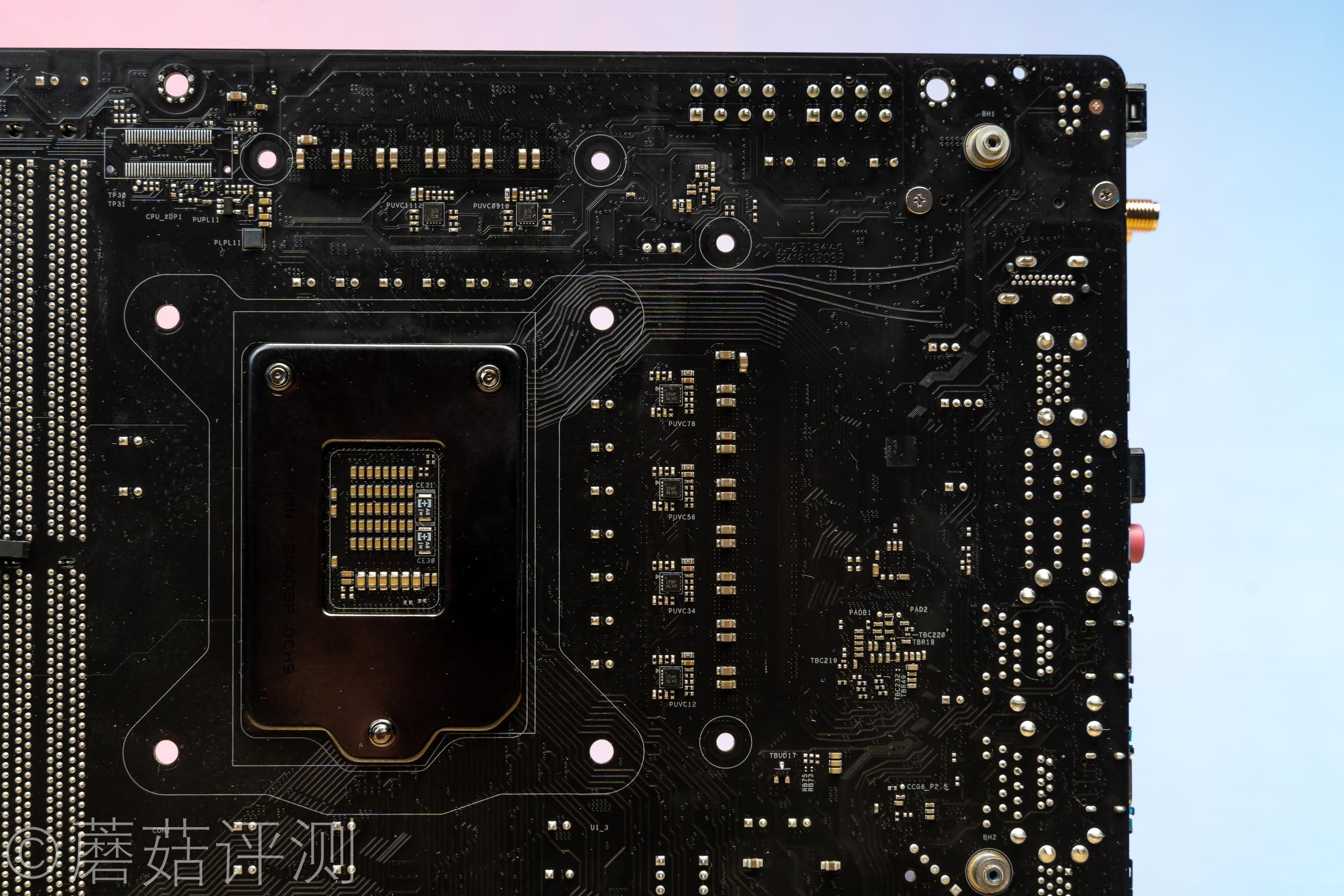

▼主板背面，可以看到还有很多芯片。

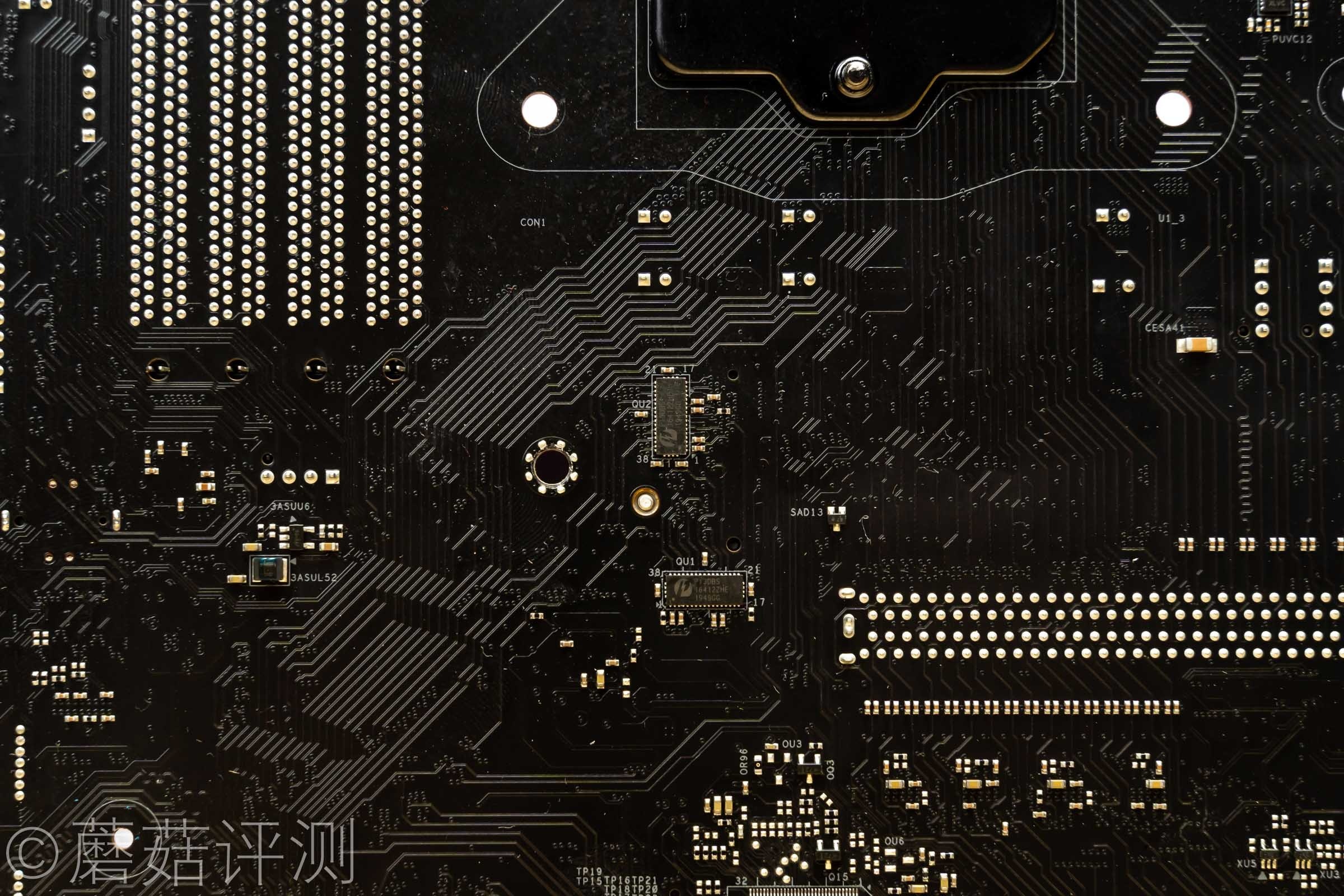

▼中间有两颗桥接芯片。

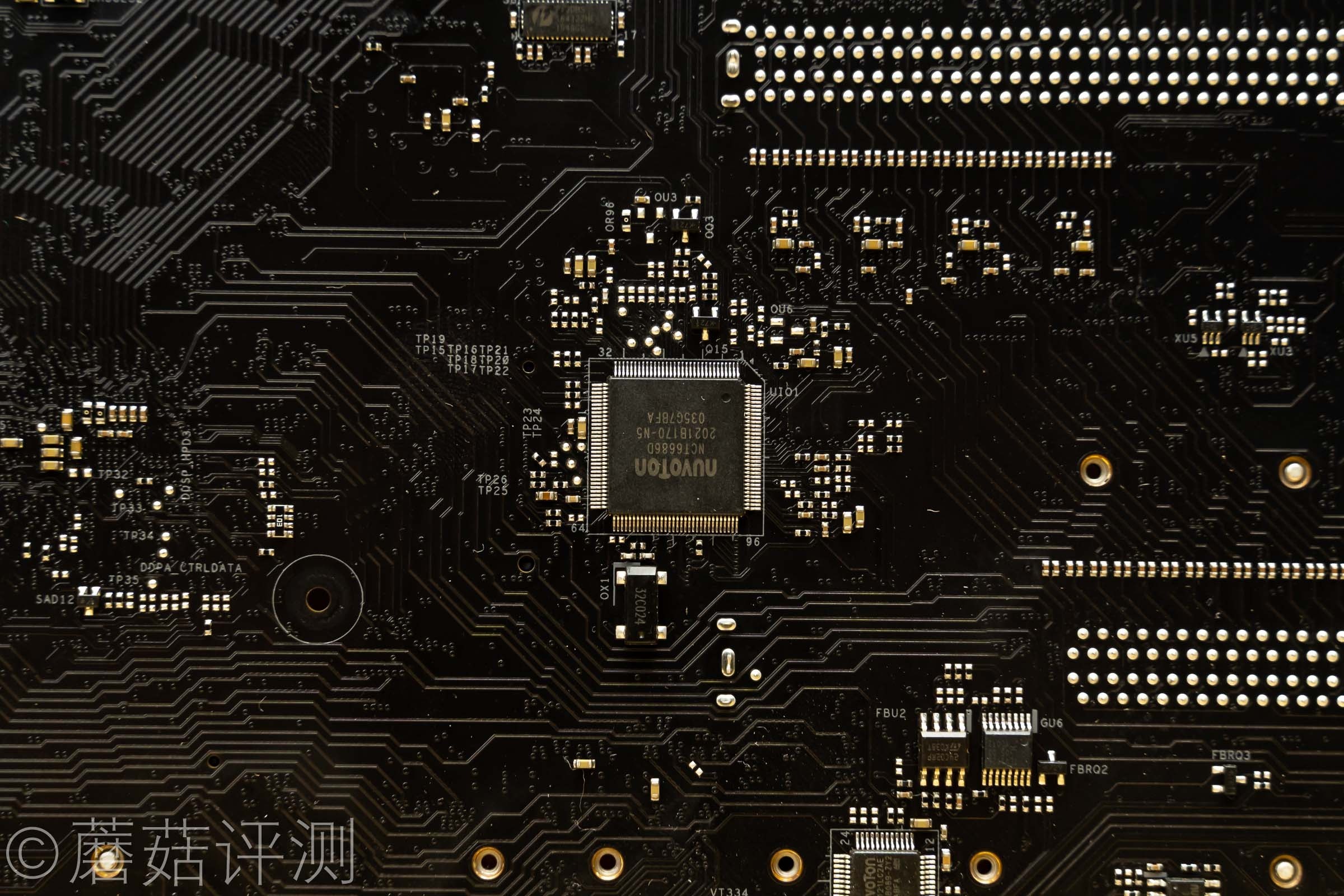

▼下面有一颗SuperIO芯片，用于检测主板的各项参数。

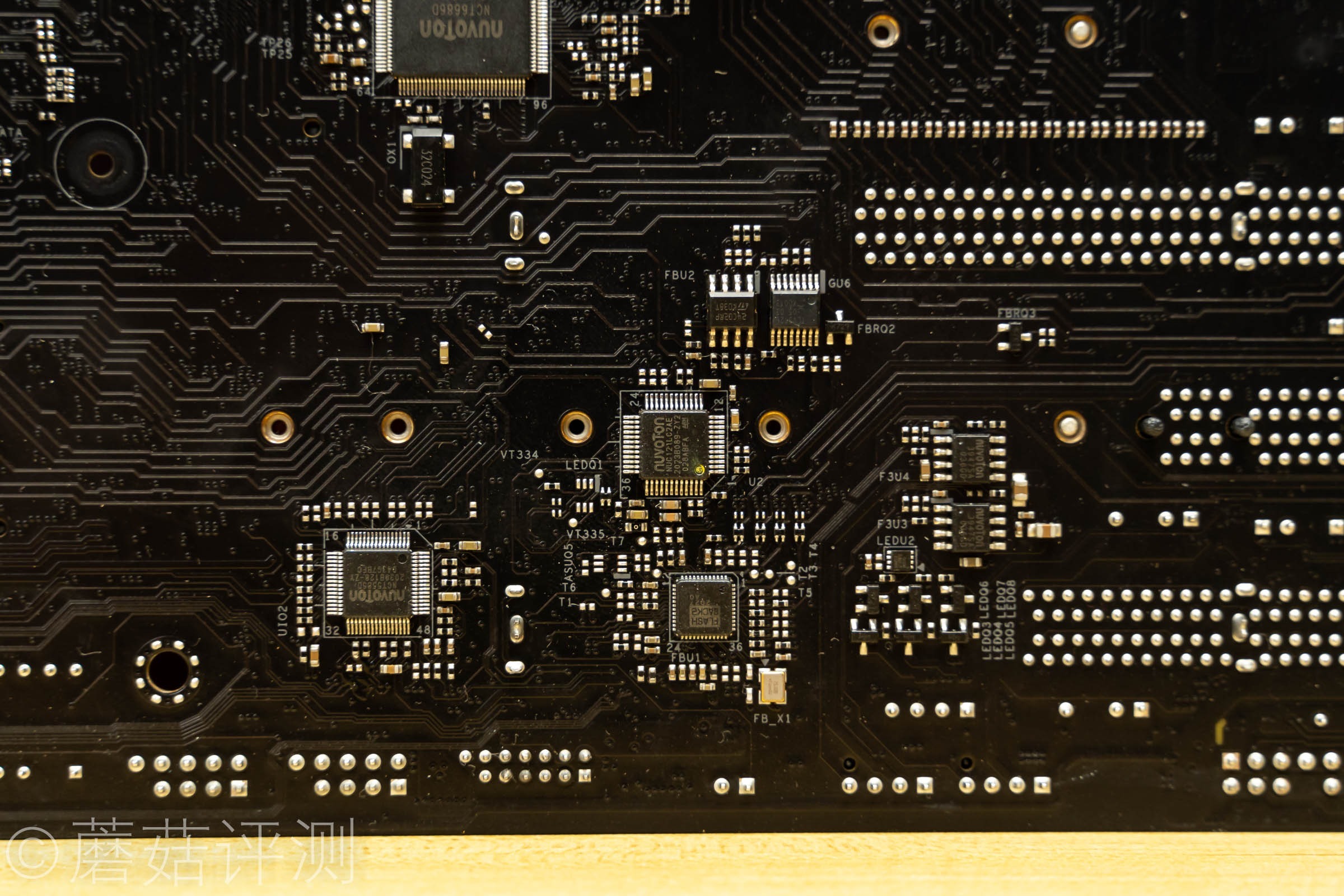

▼下面还有三颗芯片，左侧的是检测芯片，上面的ARM架构的是灯控芯片，最下面的是刷写BIOS的芯片，华擎这块Z590太极主板应该也是支持无处理器、内存、显卡刷写BIOS的功能的。

▼主板的边缘有多颗LED，用于主板灯效。

五、 华擎（ASRock）Z590 Taichi太极主板 装机

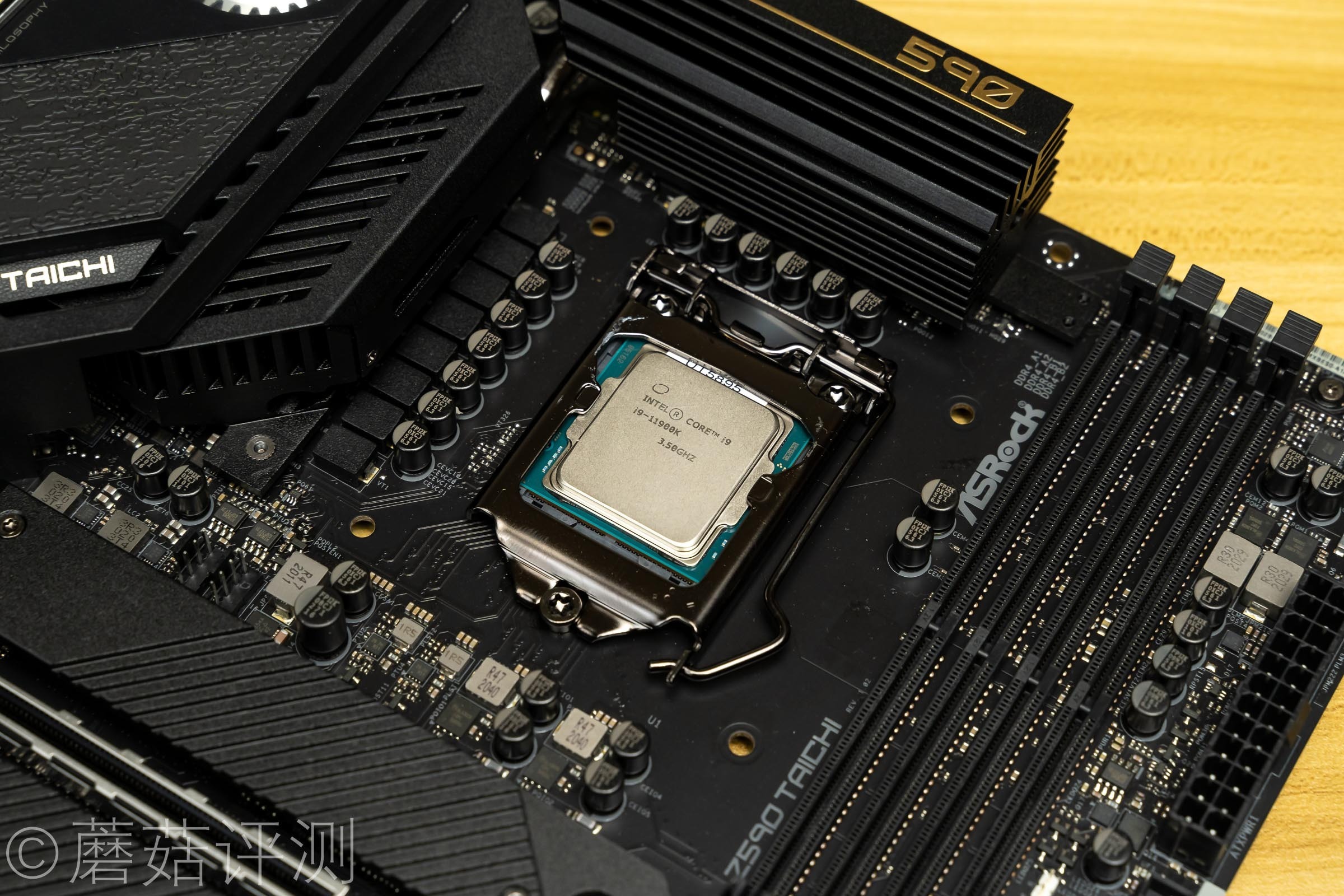

▼接下来准备上机测试一下，先装下处理器，11代的intel处理器11900K，应该是这代性能最强的消费处理器了。

▼处理器的安装还是要多注意一下的，另外，太极Z590主板的处理器扣具是熏黑处理的，和主板能完全融入一体。

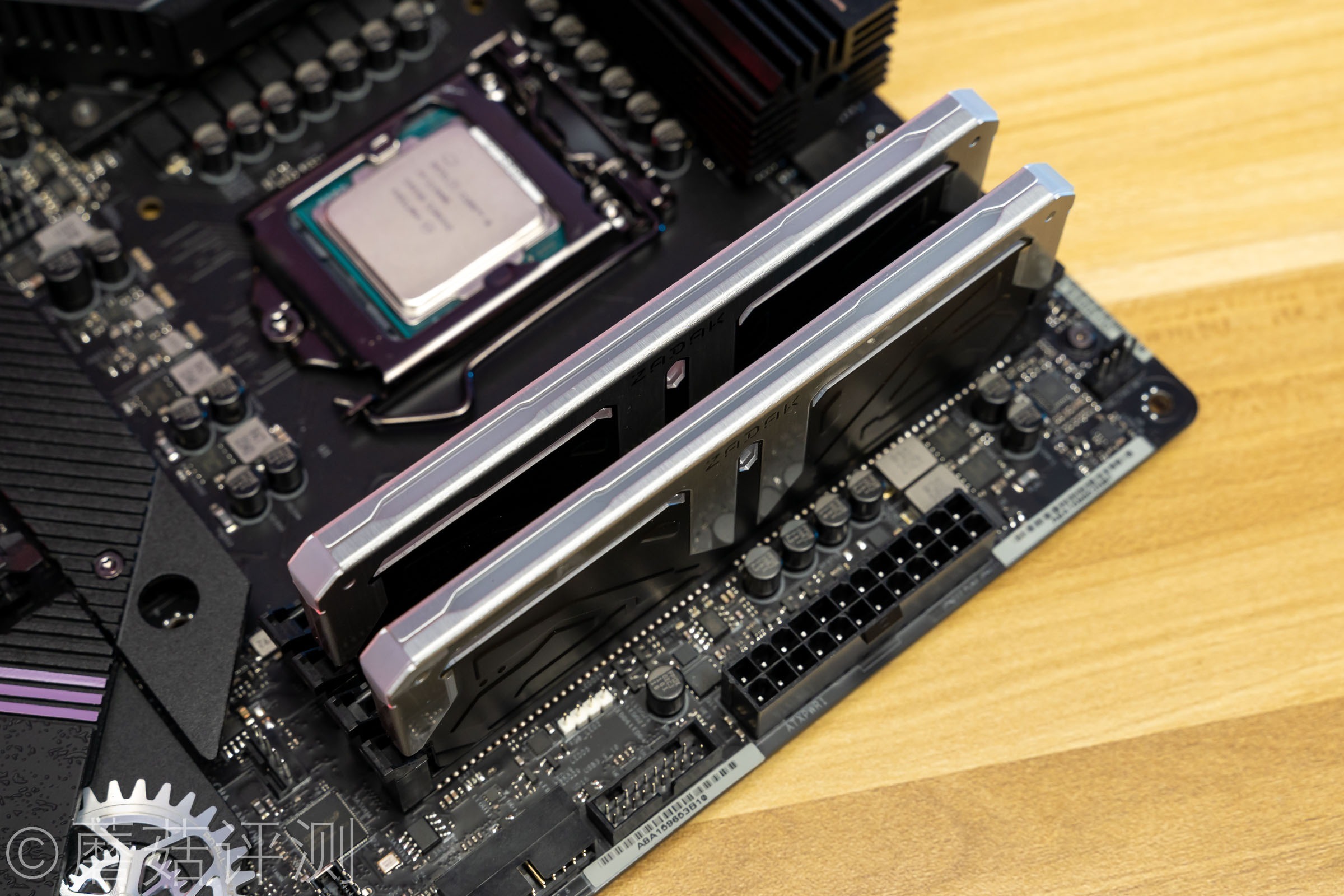

▼内存这里就用蘑菇常用的测试内存了，扎达克的SPARK。

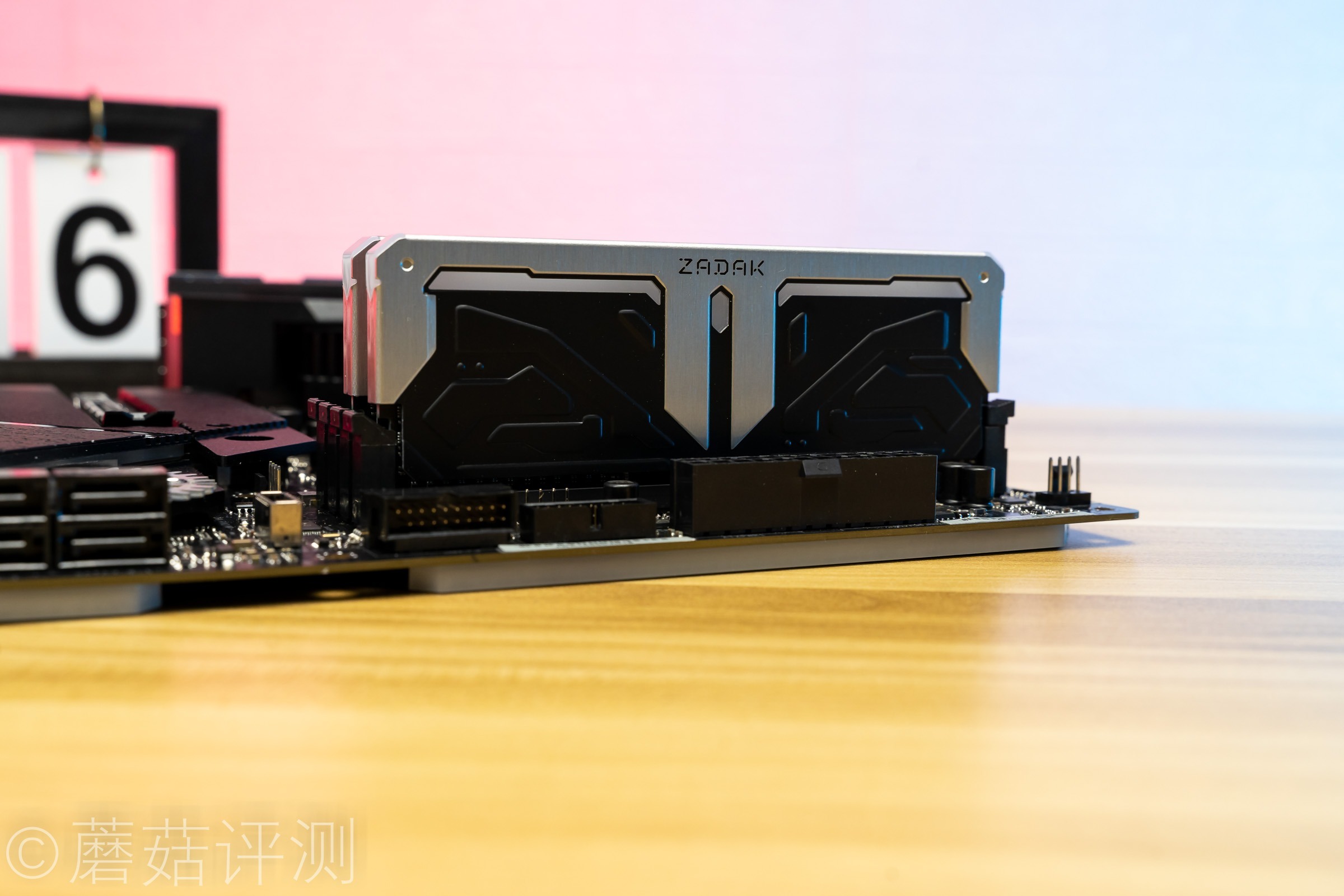

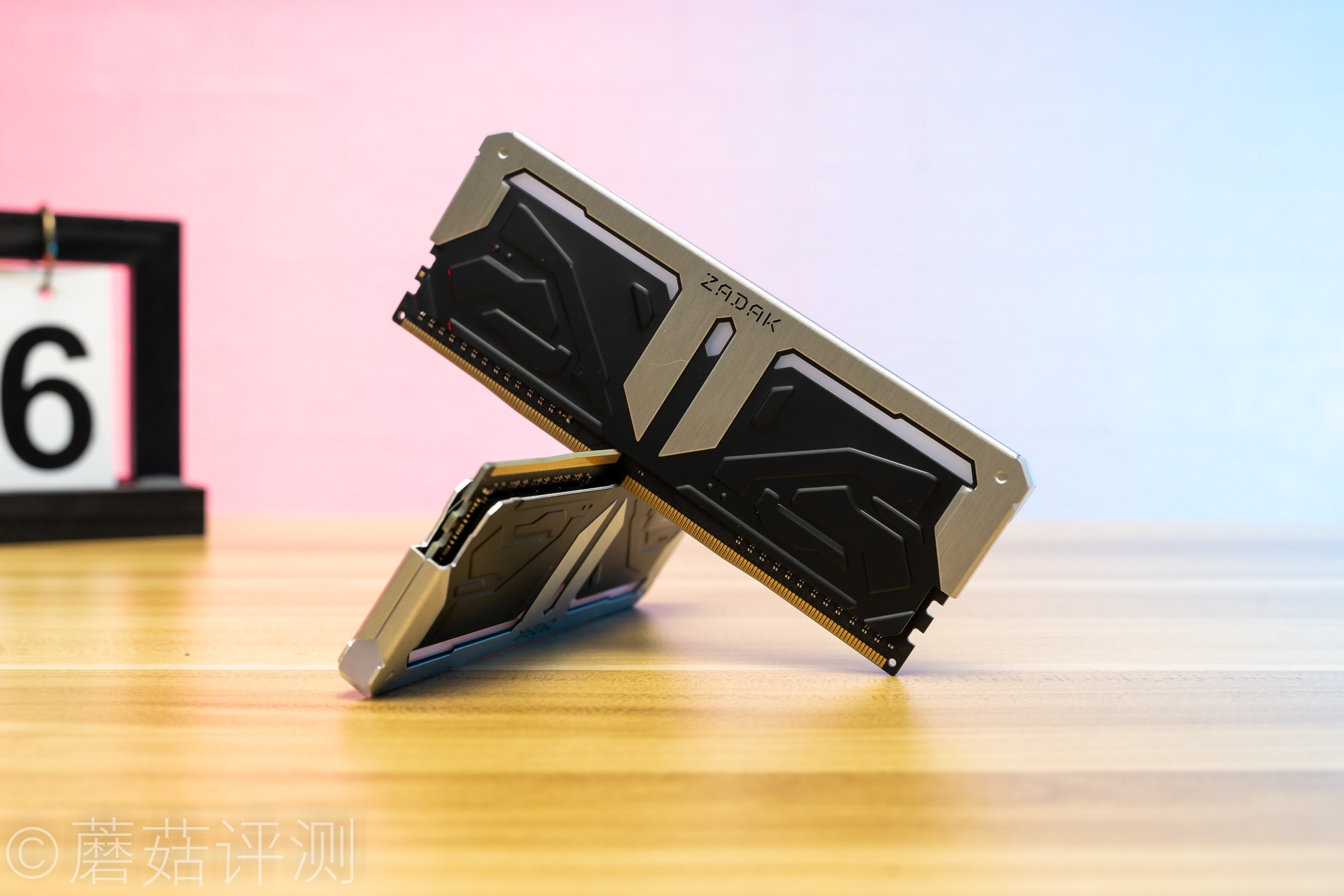

▼内存的马甲很漂亮，很有设计感，上下采用了不同配色的金属马甲。

▼内存条顶部有完整的灯带，灯效应该会很不错。

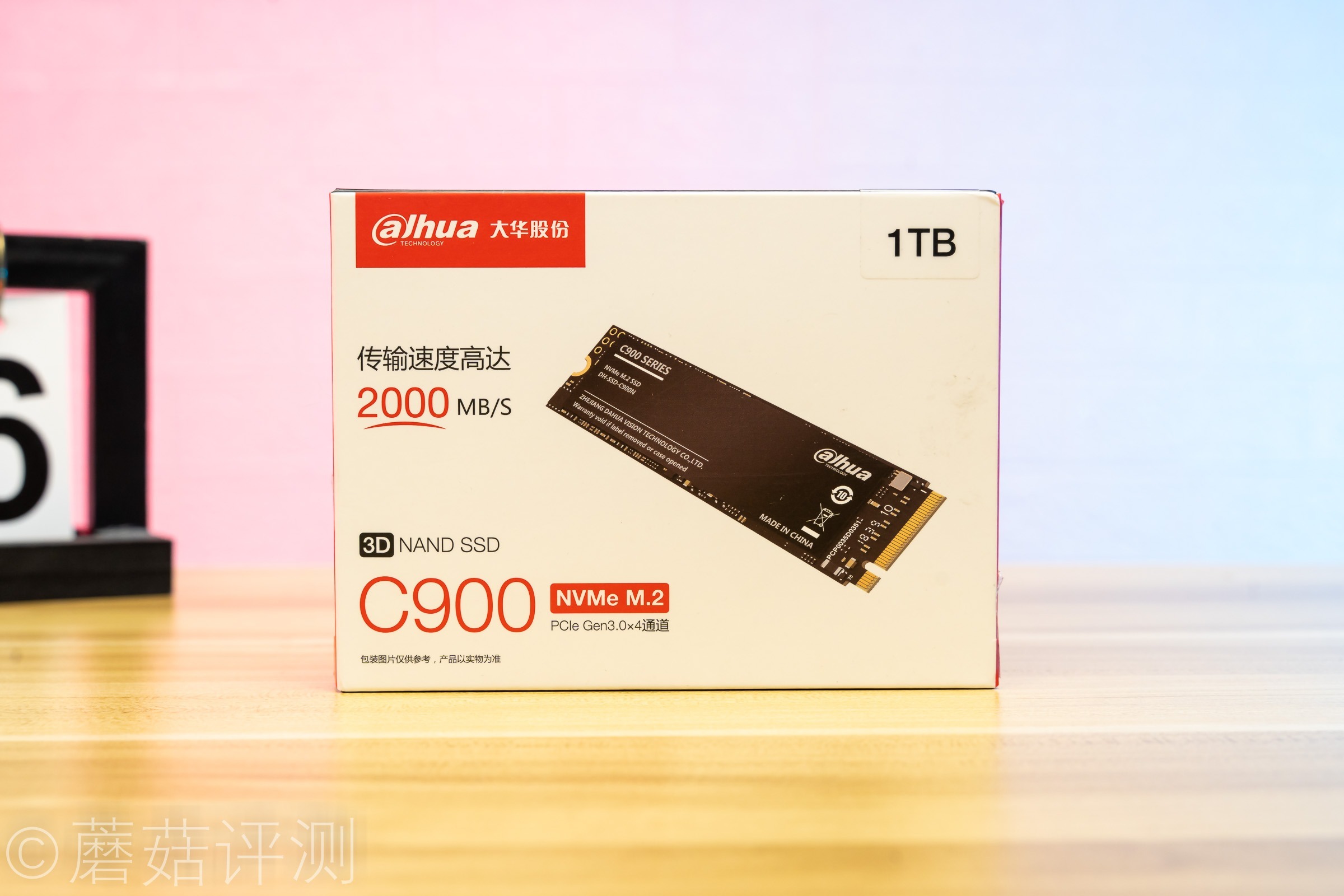

▼固态硬盘就是蘑菇自己的，大华的C900系列固态，1TB容量，性价比很高，10年保修。

▼固态的PCB和标签全部都是黑色的，和主板很搭配。

▼这里直接就塞到最上面的M2插槽上了，然后盖上金属散热片。

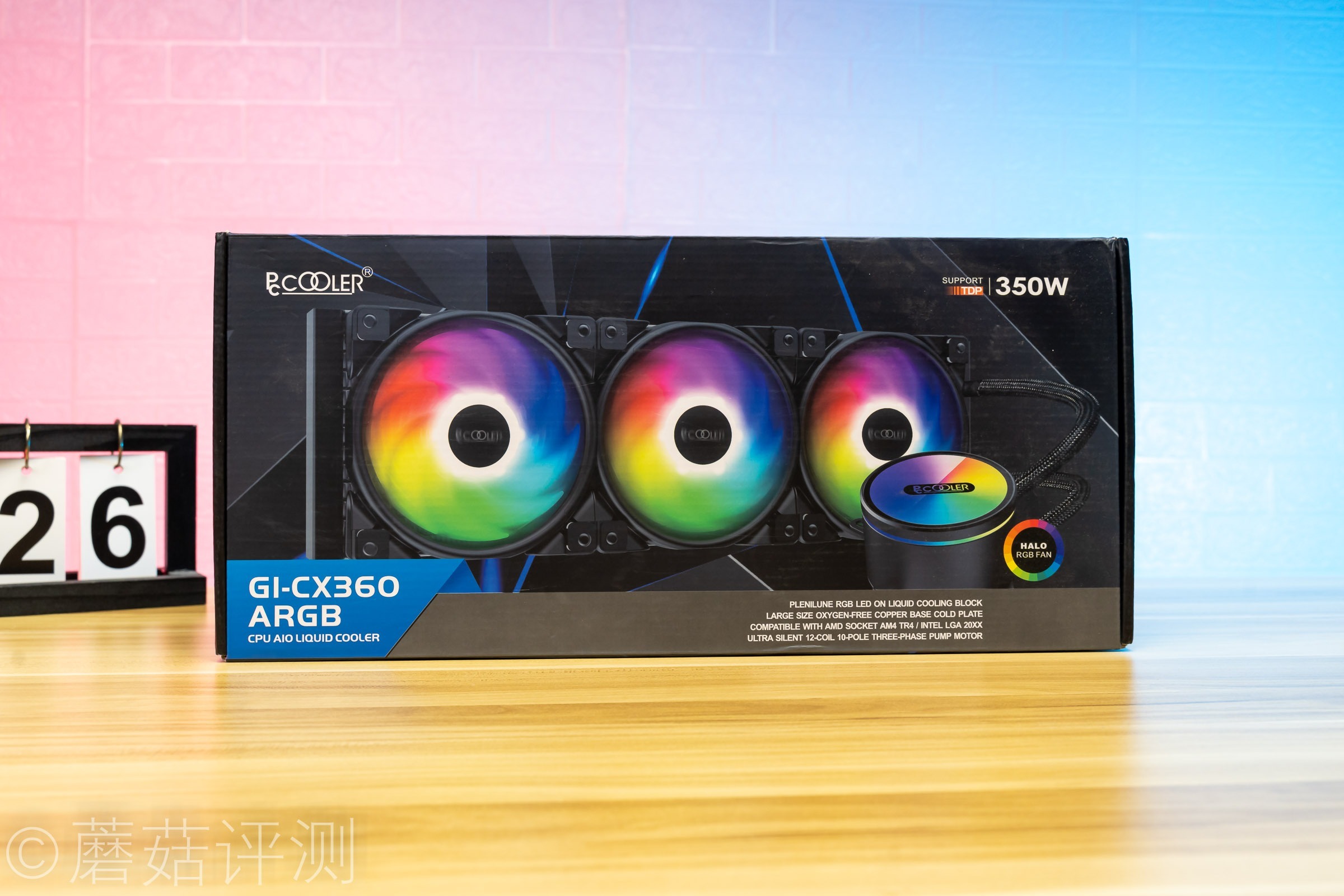

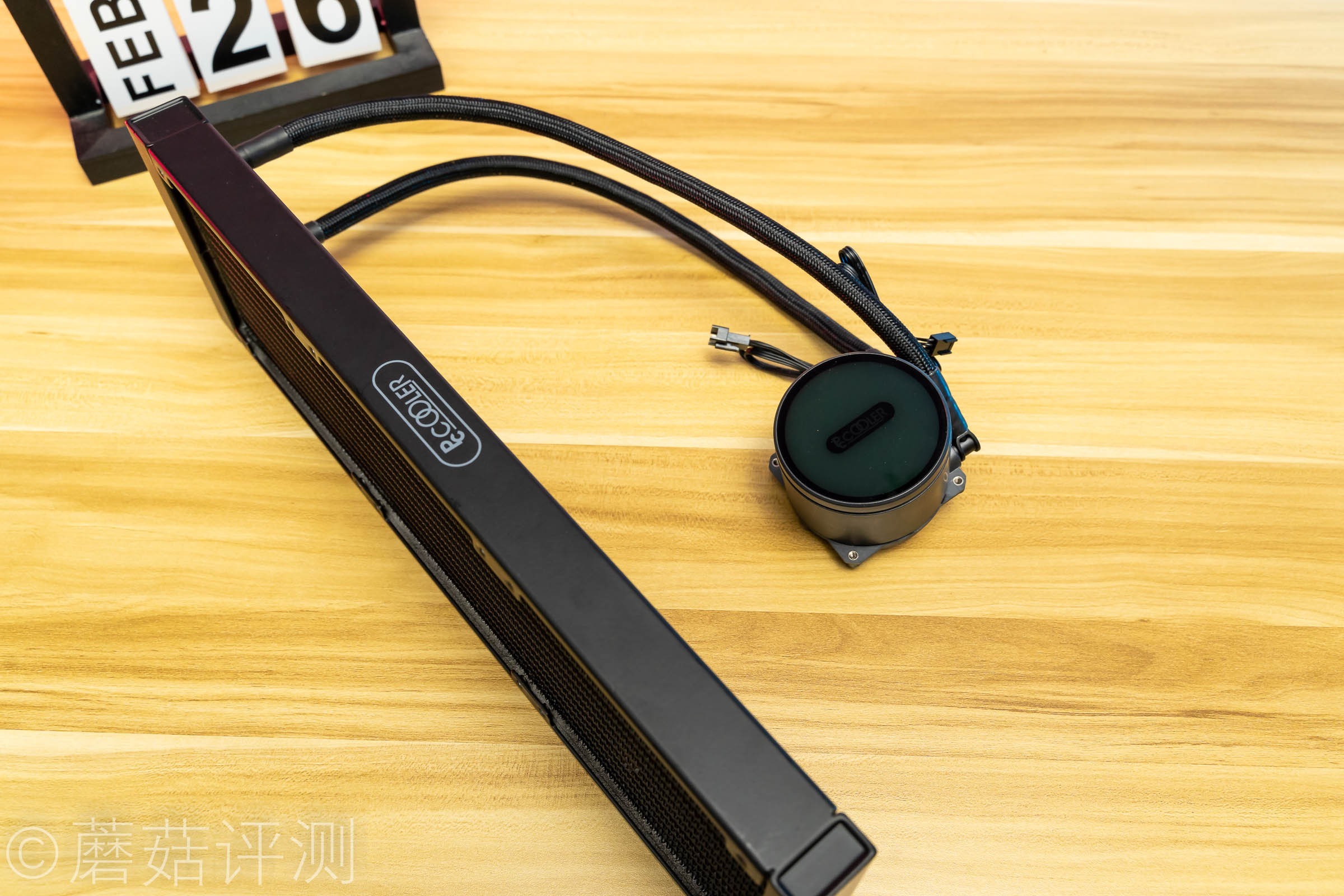

▼散热，这里用的超频三的凌镜360水冷，也是蘑菇常用的水冷。

▼水冷头的顶部发光面积很大，且是玻璃材质的，很有质感，效果很棒。

▼散热硅脂用的九州风神的EX750，这个硅脂很好涂。

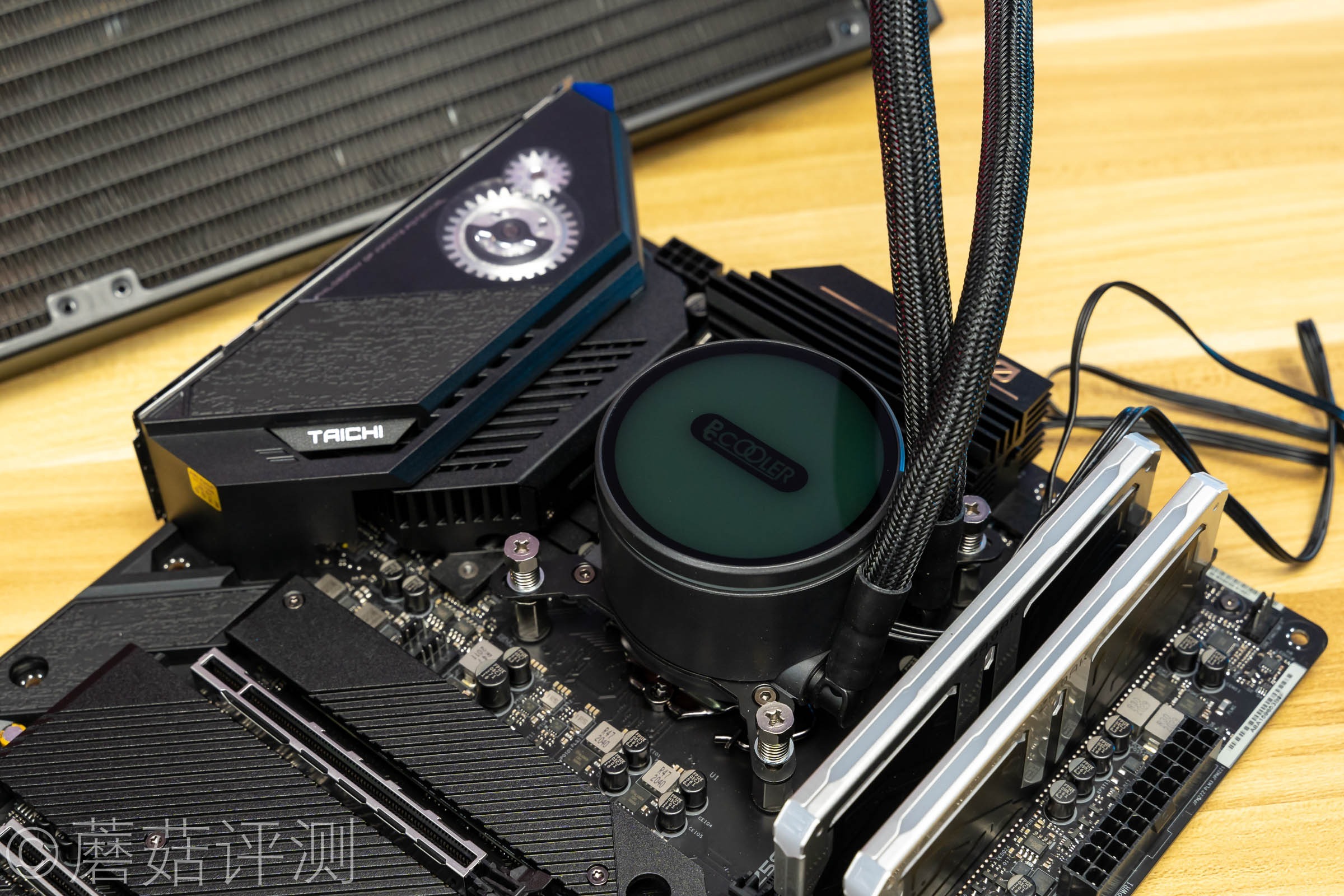

▼这里顺手将水冷头固定到主板上，方便安装。

▼机箱是安钛克的守护者DP502白色版，外观颜值很漂亮。

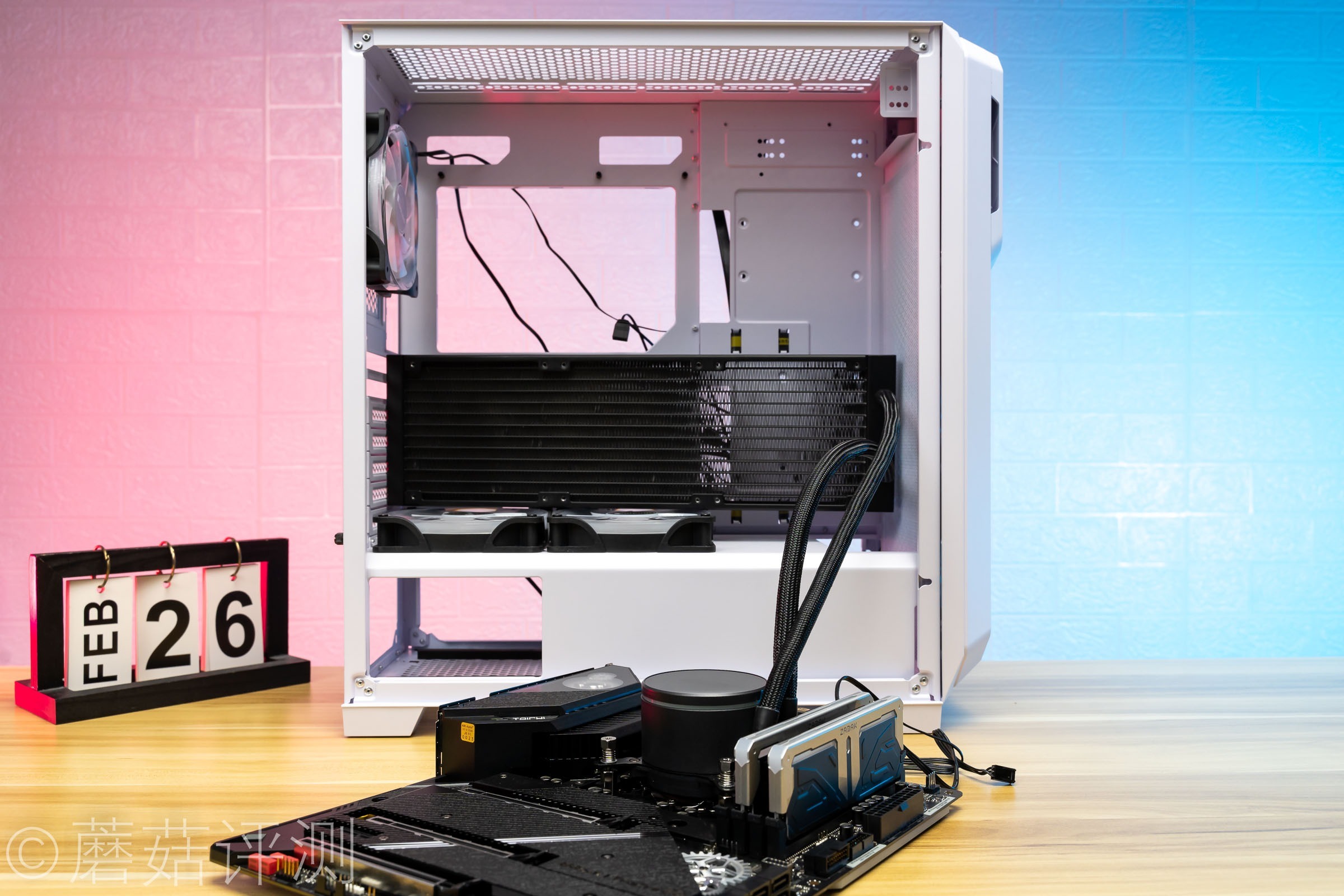

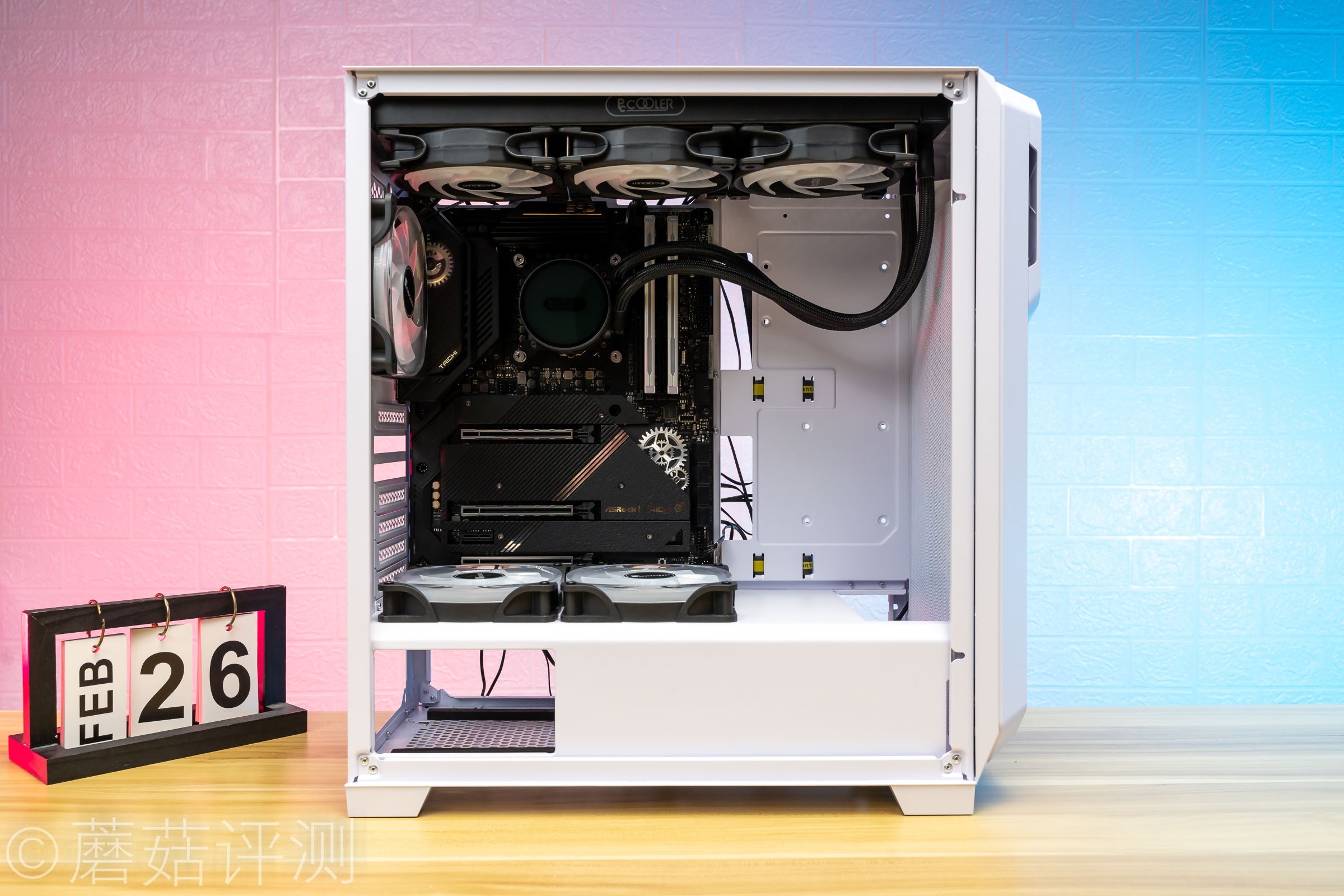

▼机箱的内部空间还是很充足的，上部可以轻松固定一个360冷排。

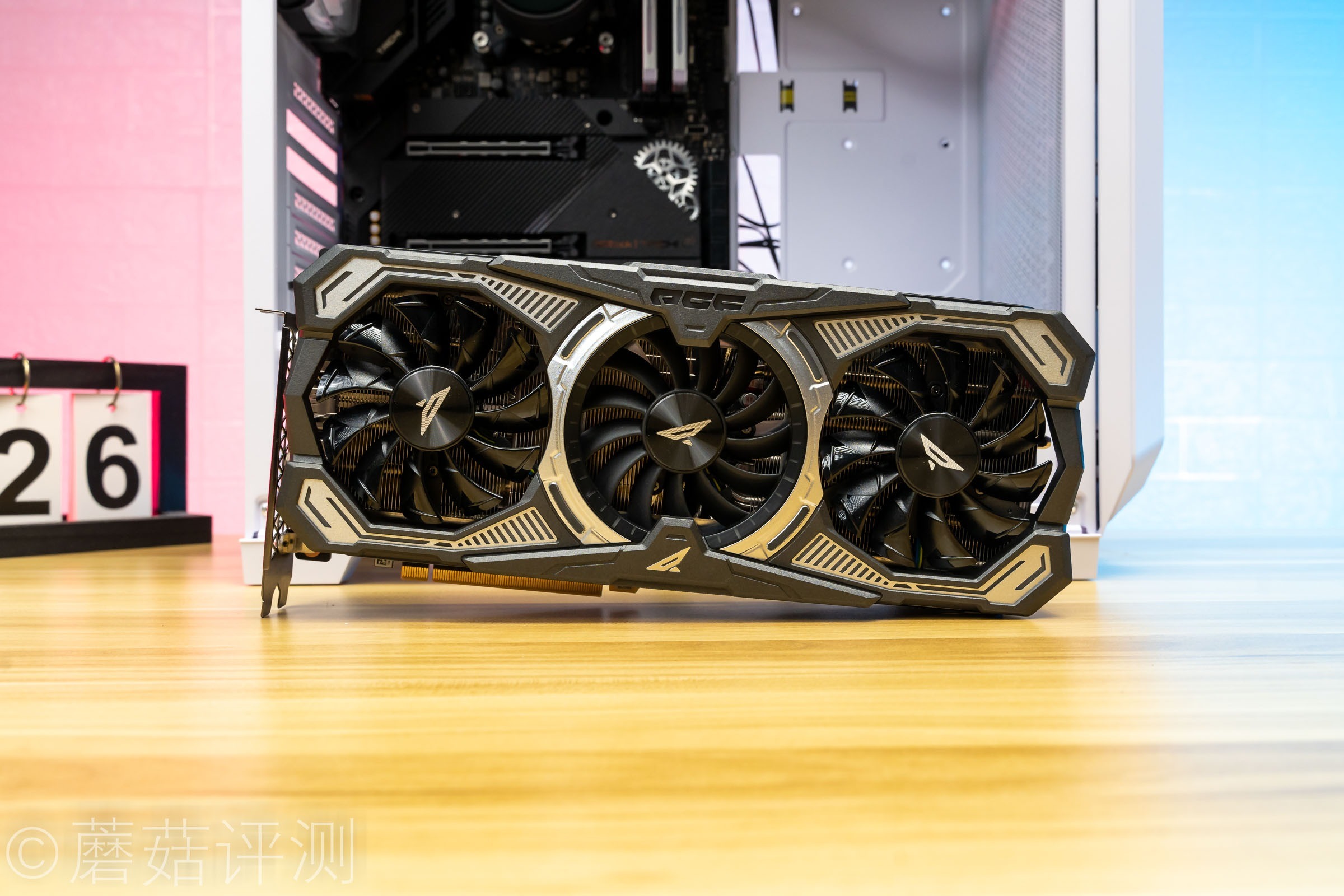

▼接着安装显卡，索泰的RTX3070 PGF，顶级非公，非常棒的一款空气。

▼索泰这块RTX3070 PGF显卡的用料还是很厚道的，导致显卡的自重很给力，因此正常安装的时候，显卡的右侧会下垂。

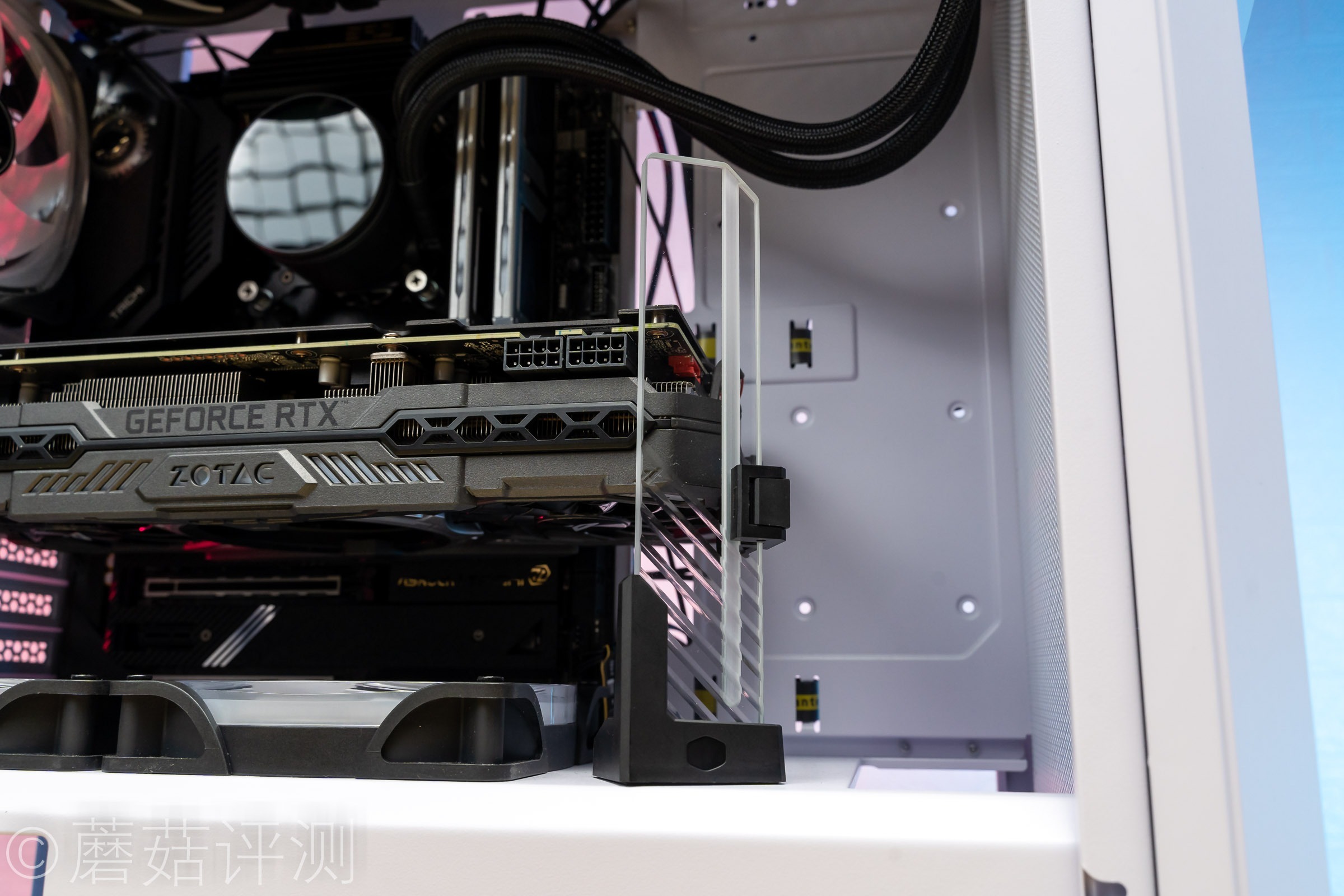

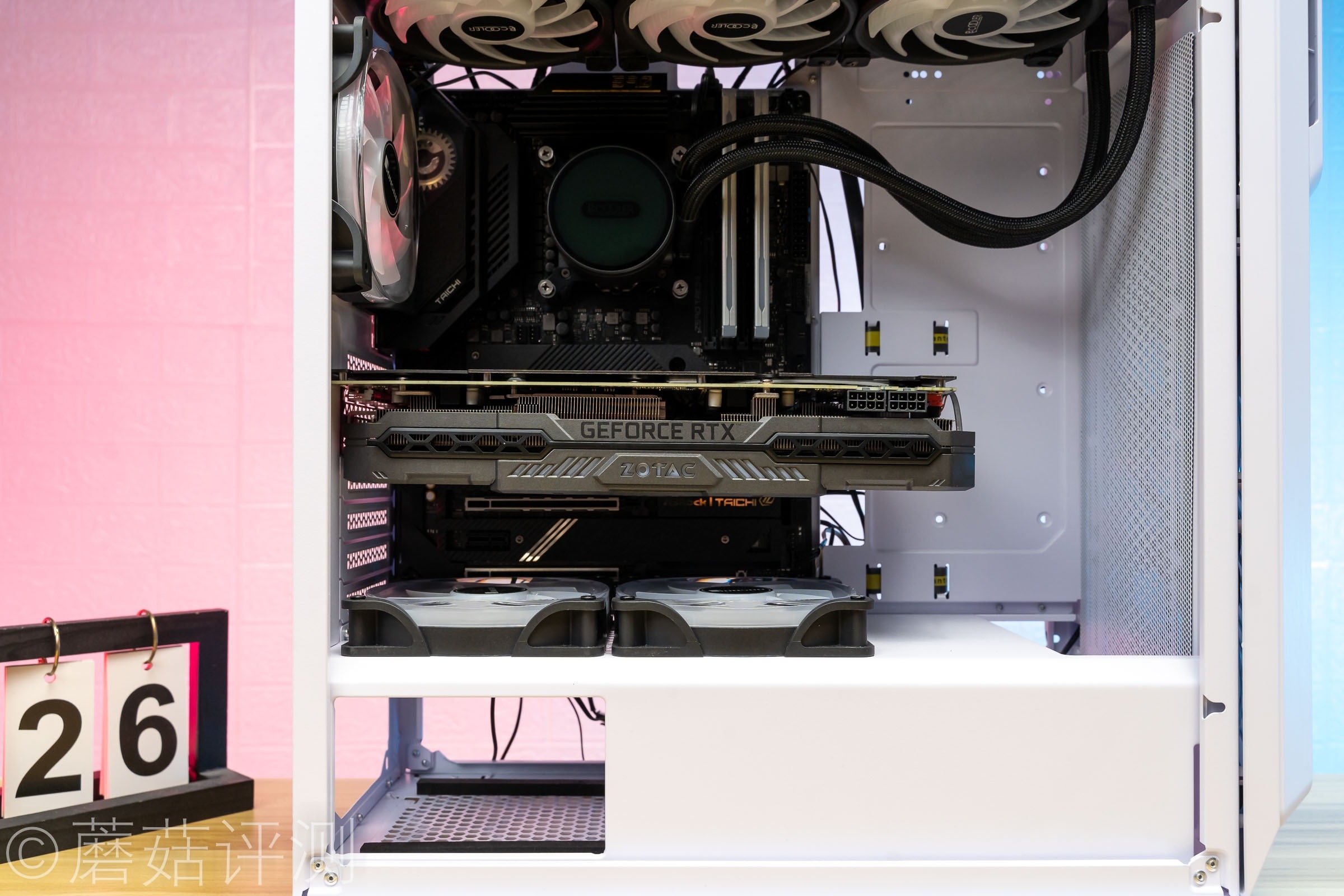

▼这个时候可以搞个显卡支架，在显卡尾部提供支撑。

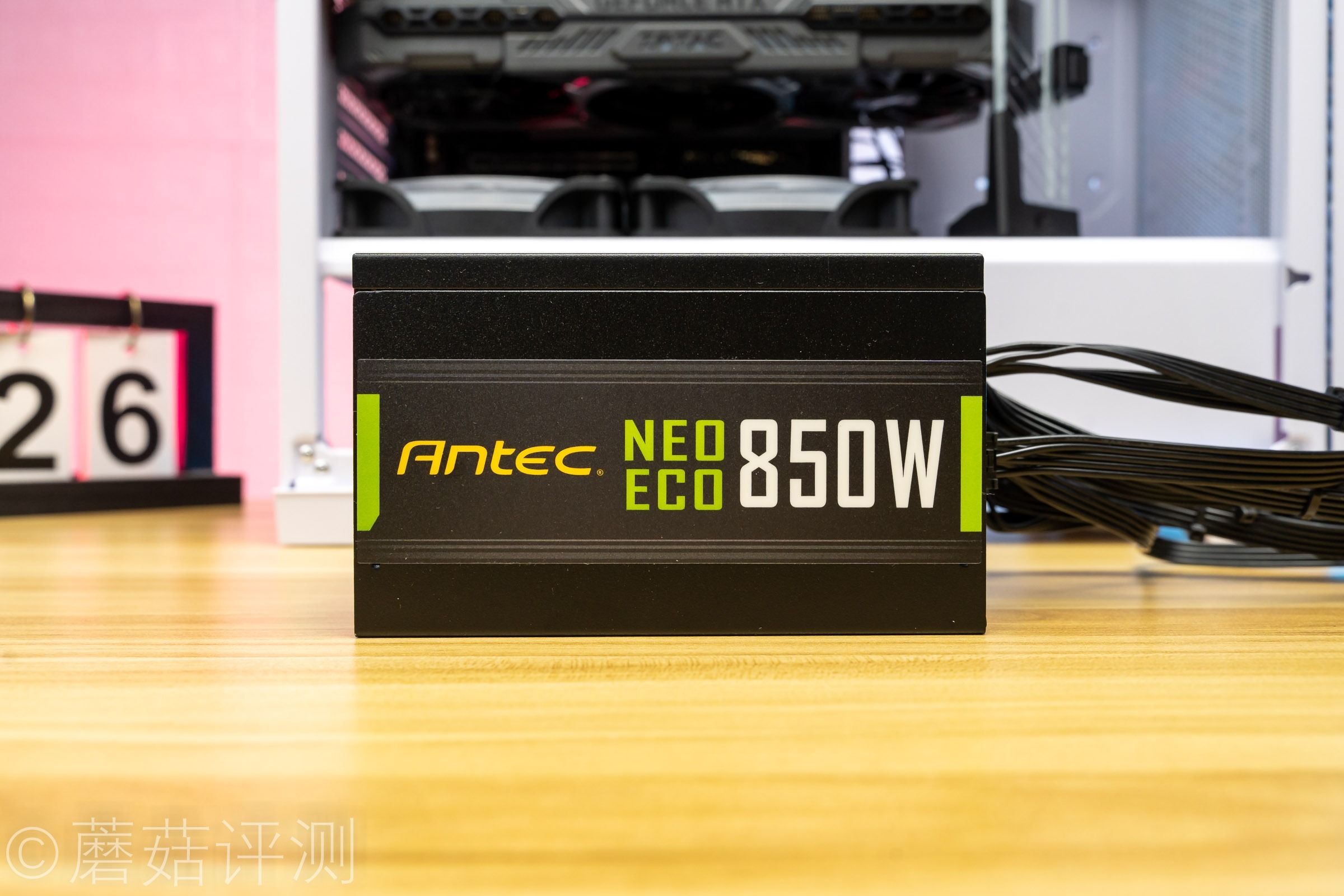

▼电源就是安钛克的NEO850，金牌全模组电源，用来测试完全没问题。

▼电源安装固定很简单，就是全模组电源，需要将模组线提前准备好。

▼安钛克守护者DP502机箱的电源仓是有侧透设计的，可以直接将电源的侧面露出来。

▼开机，一次点亮，完美！

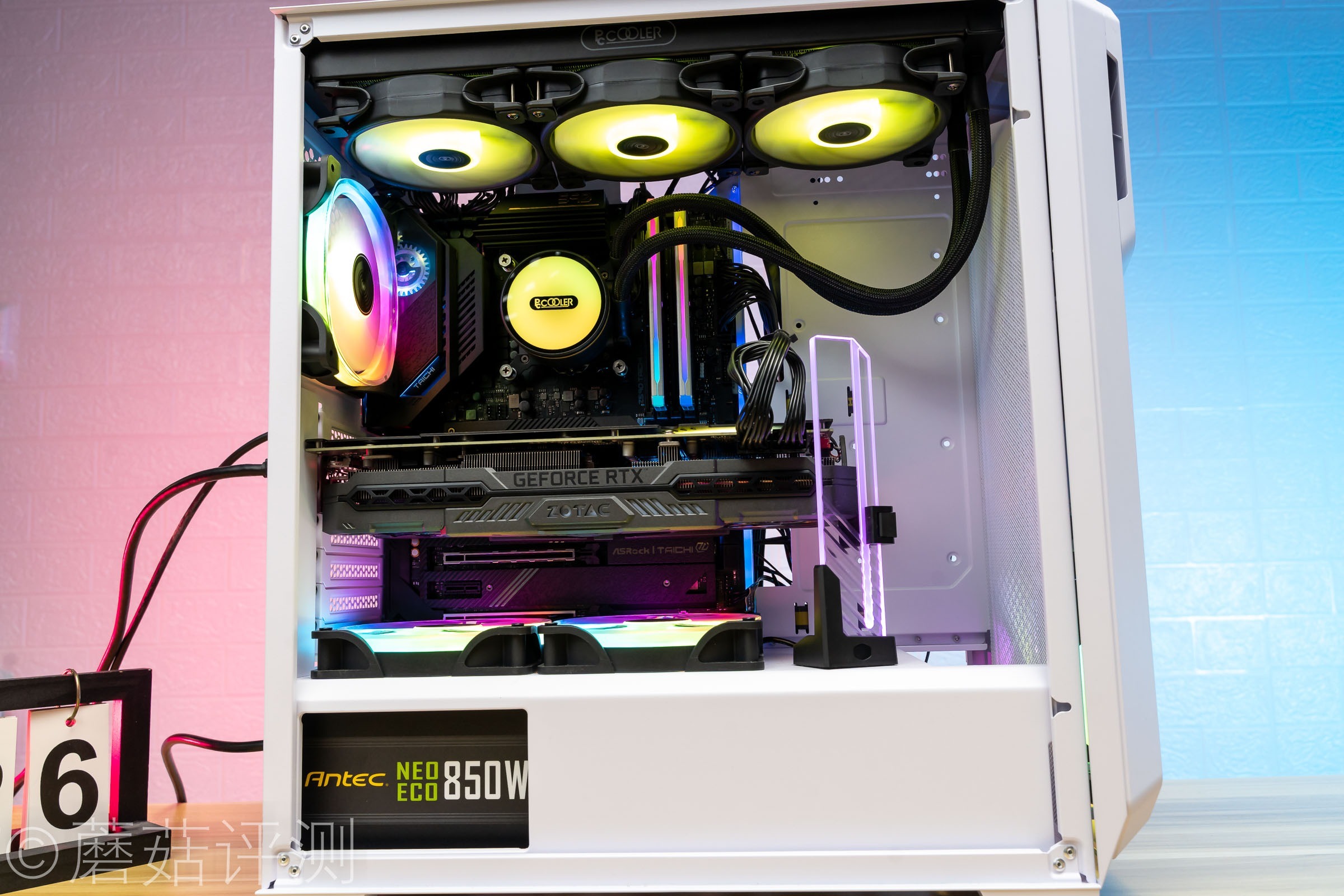

▼整机效果还是非常漂亮的，特别是超频三的这个凌镜360，水冷头很有质感。

▼华擎Z590太极主板的侧面也是有灯效的，看起来很漂亮。

▼主板的南桥部分也有灯效，不过会被显卡挡住一些。

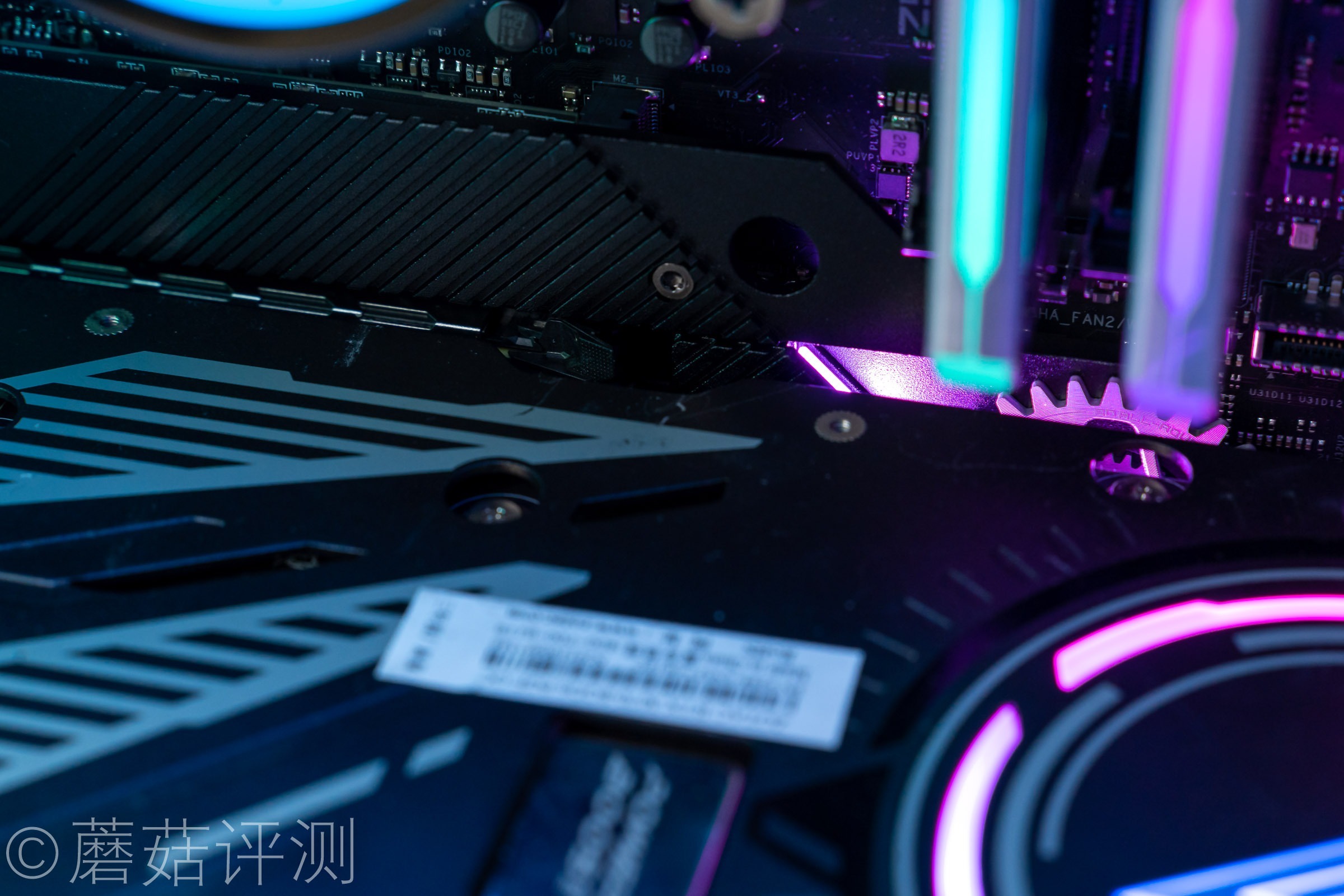

▼另外主板IO饰板部分的这个齿轮，是会转的。刚刚开机没一会，齿轮已经转到水平位置了。

六、 华擎（ASRock）Z590 Taichi太极主板 测试

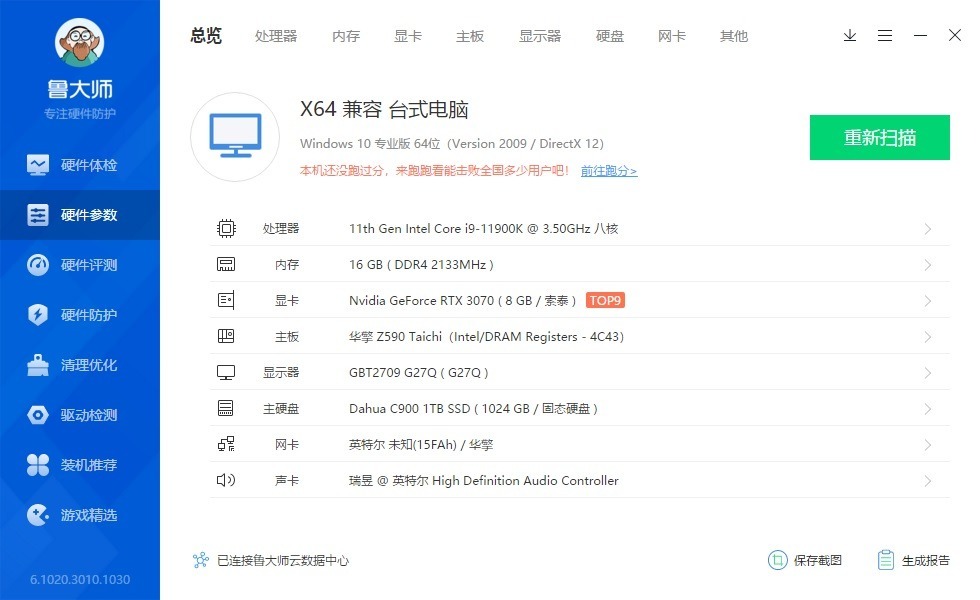

▼首先是惯例鲁大师，简单看一下配置，处理器是11900K，主板是华擎太极Z590，显卡是索泰的RTX3070 PGF。

▼简单跑个测试，整机得分182W，其中处理器87.9W，显卡61.9W，性能非常强大。

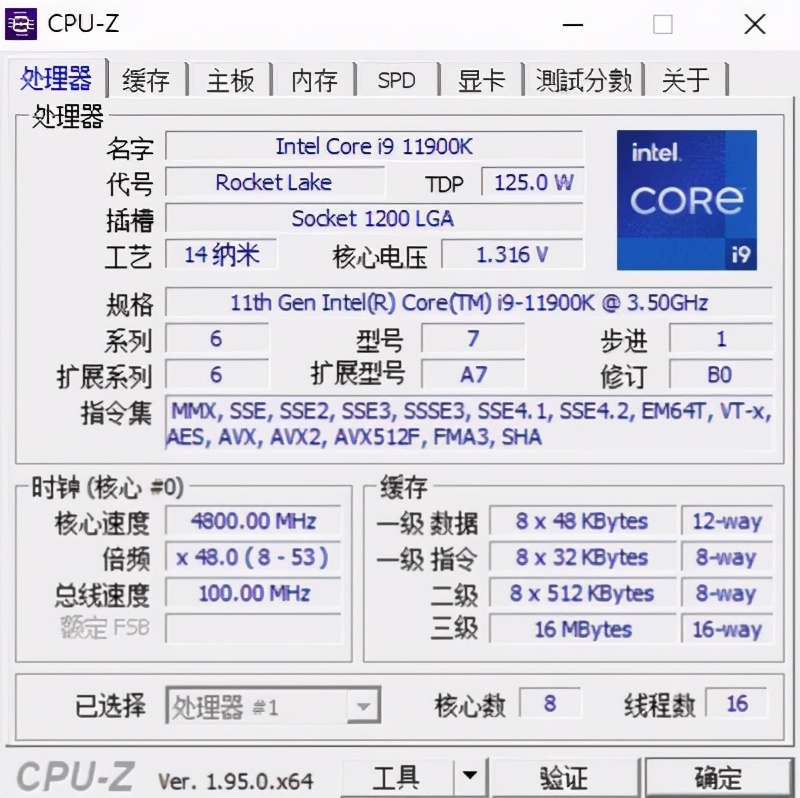

▼打开CPU-Z，正式版11900K，右侧intel的那个图标都全新设计的。仔细看参数，可以发现很多有意思的东西。首先就是常规参数，架构是Rocket Lake，TDP125W，工艺制程14nm，8核心16线程，三级缓存16MB。然后就是特殊一些的，正式版的修订仅仅只到B0，说明很成熟；指令集加入了AVX512；全核睿频4.8G、单核睿频5.3G。

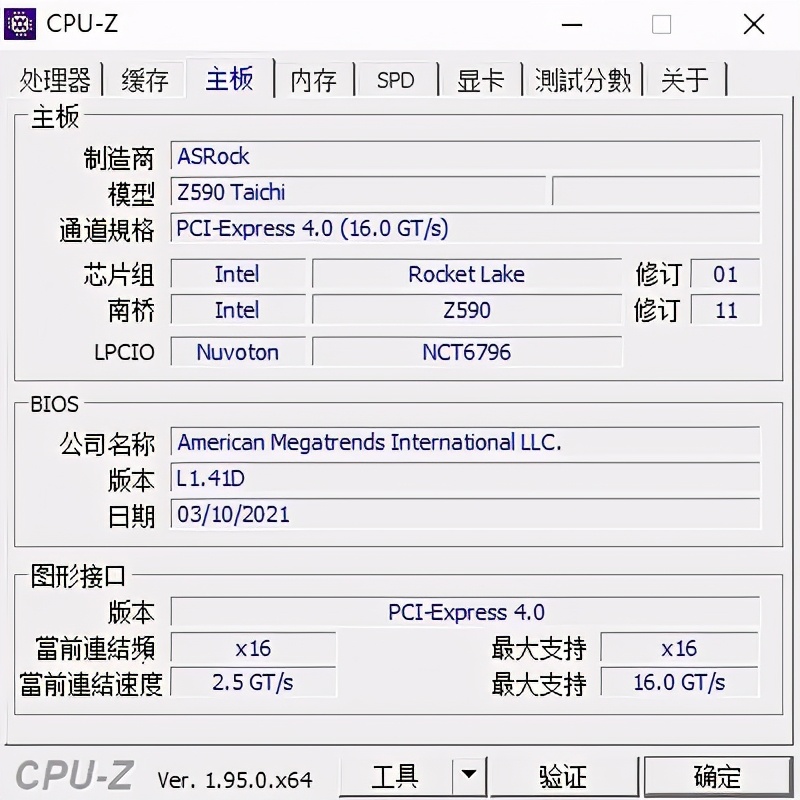

▼另外，11900K还支持最新的PCIe4.0，带宽翻倍。

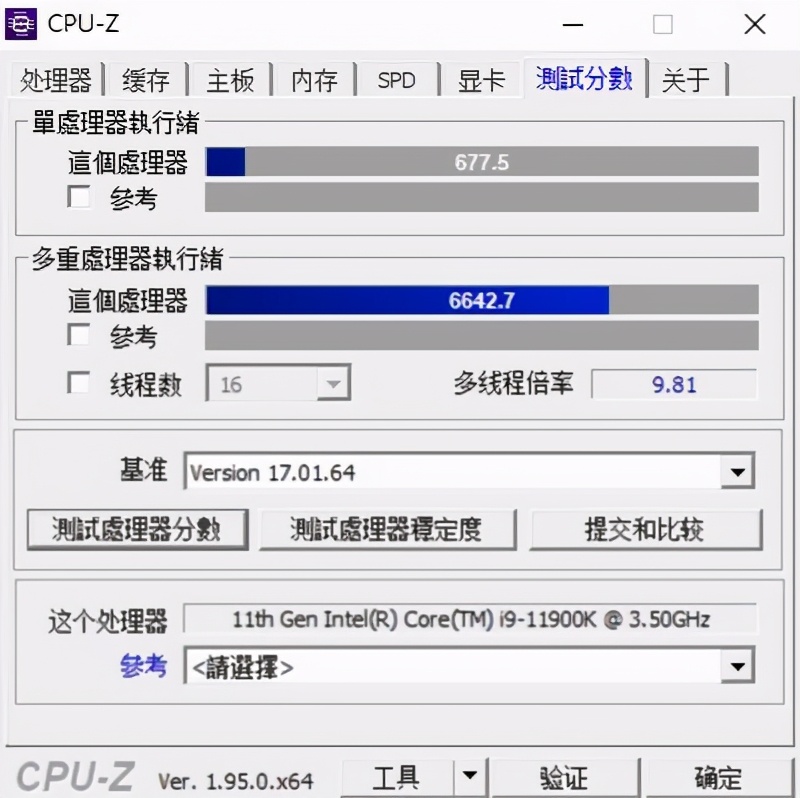

▼简单跑个CPU-Z的测试，单核677.6、多核6642.7，单核心性能提升明显，多核性能略有倒退。

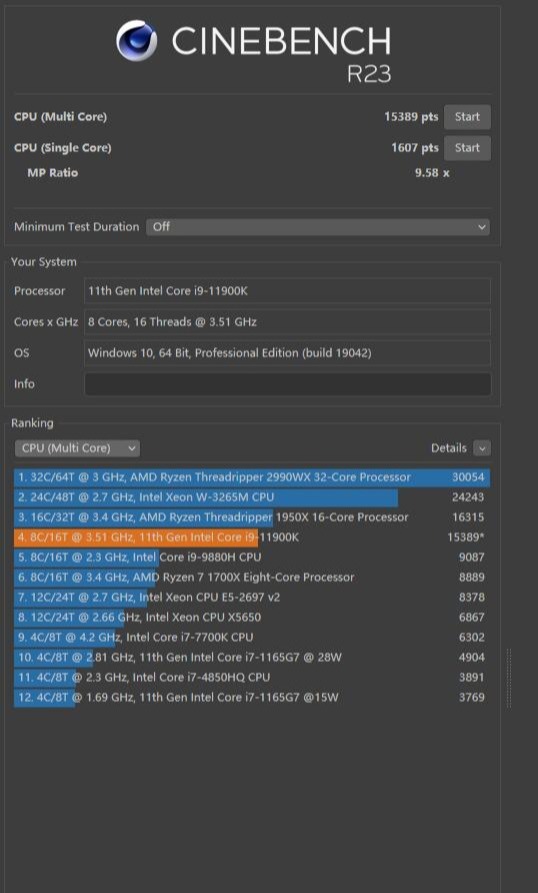

▼接着跑个R23，单核1607，多核15389，表现不错。

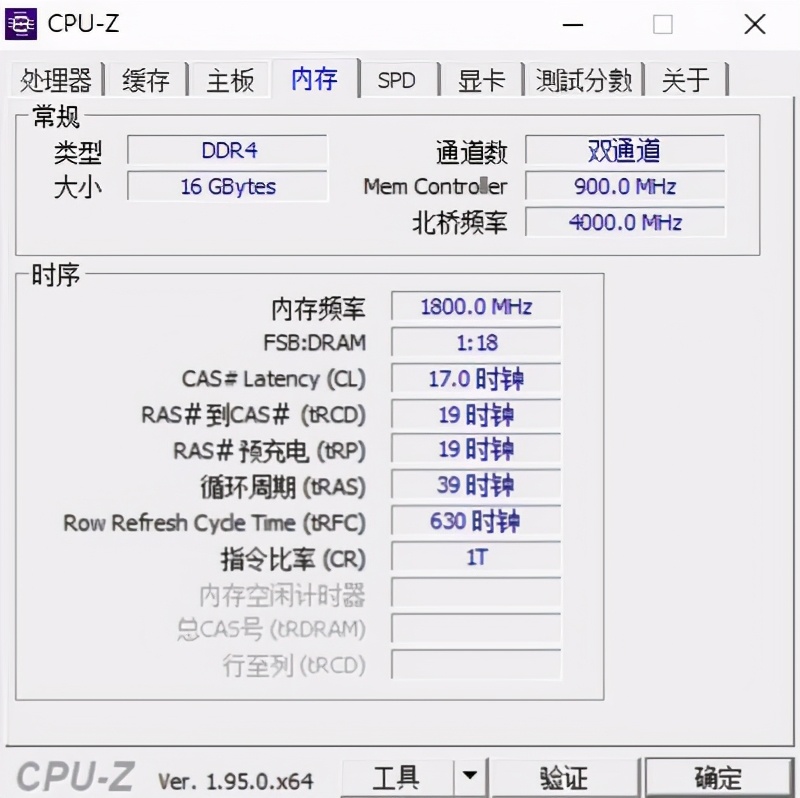

▼内存部分，蘑菇打开了XMP，内存稳定在3600MHz。另外，11代intel处理器在内存方面采用了全新的分频设计，除了北桥频率之外，还多了一个内存控制器的频率，很有意思，不知道会对内存性能有什么影响。

▼实际跑个读写测试，读取和写入的性能表现还行，53000MB/s左右，但是这个延迟却有点高，去到了61.7ns。一贯intel的内存低延迟表现，在增加了内存控制器频率之后变得拉胯了？

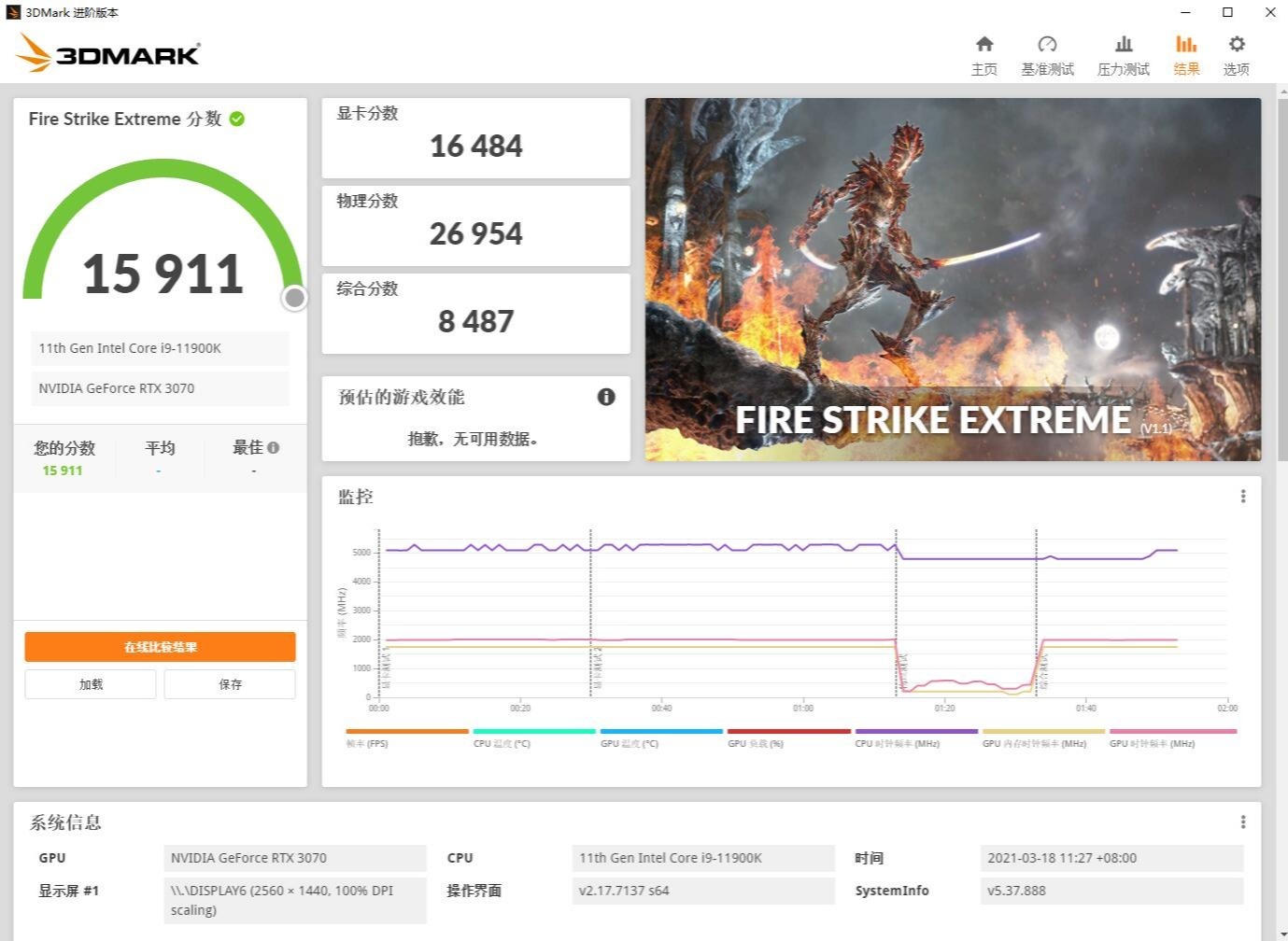

▼3Dmark测试，FSE模式，物理得分26954，表现不错。

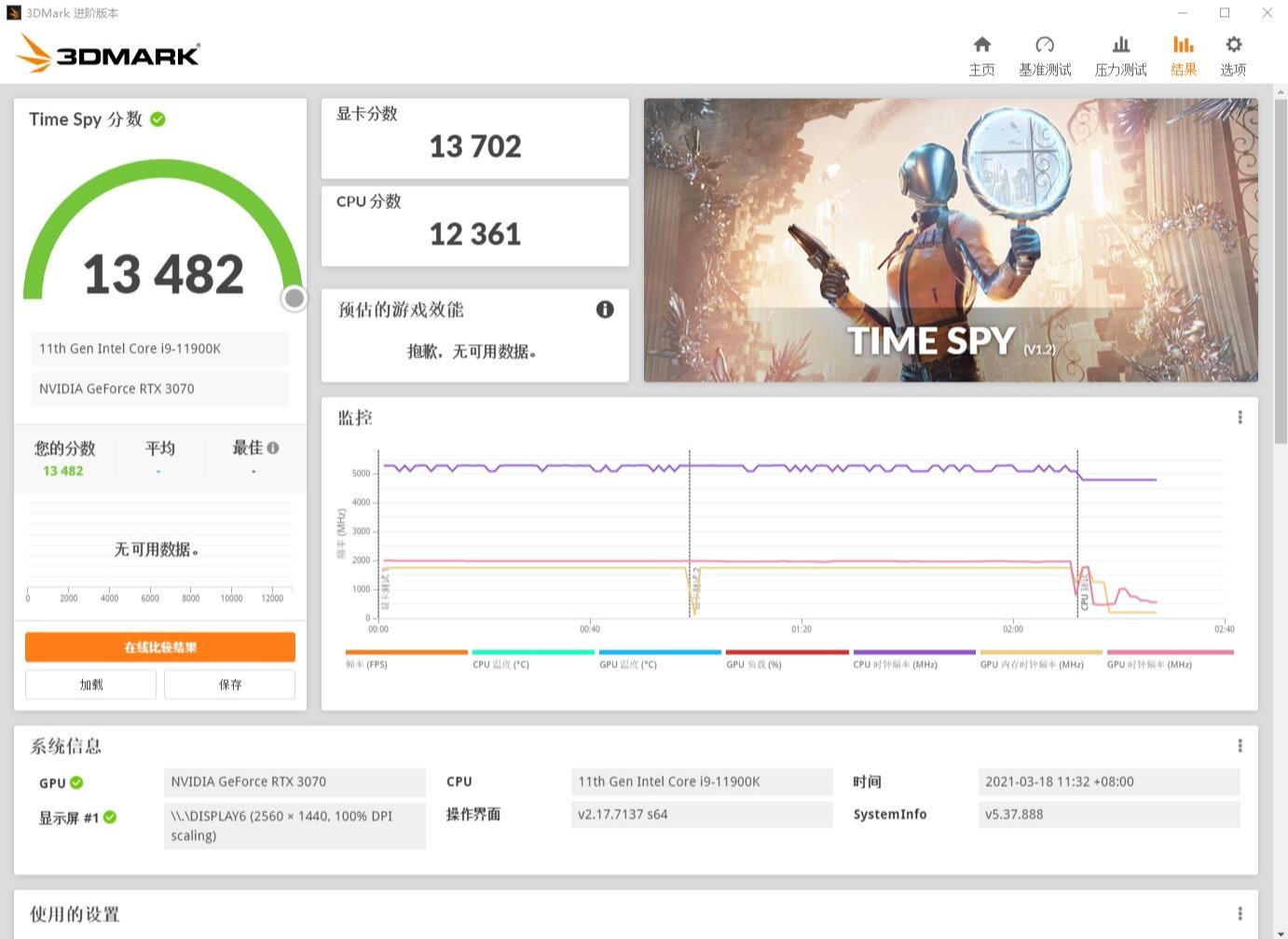

▼3Dmark的TS模式测试，cpu得分12361。

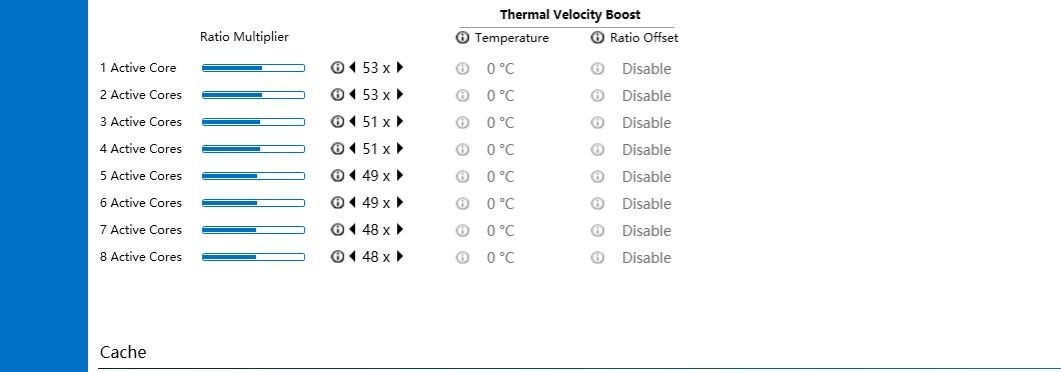

▼接下来是散热和主板供电测试，在进行测试之前，蘑菇打开了XTU，可以看到11900K的各个核心的频率标定。其中，双核最大睿频5.3GHz，四核最大睿频5.1GHz，六核最大睿频4.9GHz，全核最大睿频4.8GHz。

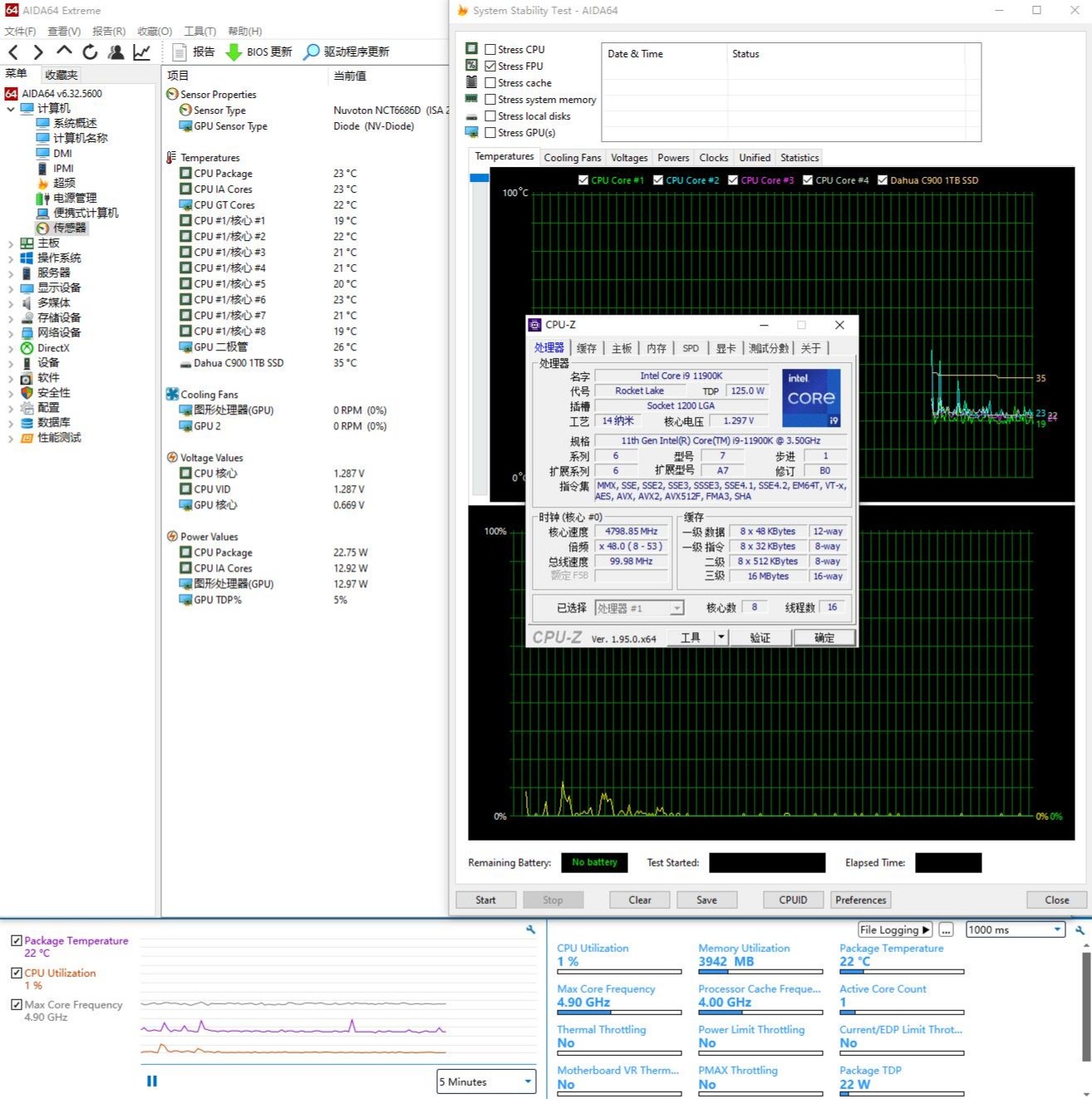

▼日常待机，处理器的功耗表现还是非常优秀的，只有22W，温度仅有22℃。

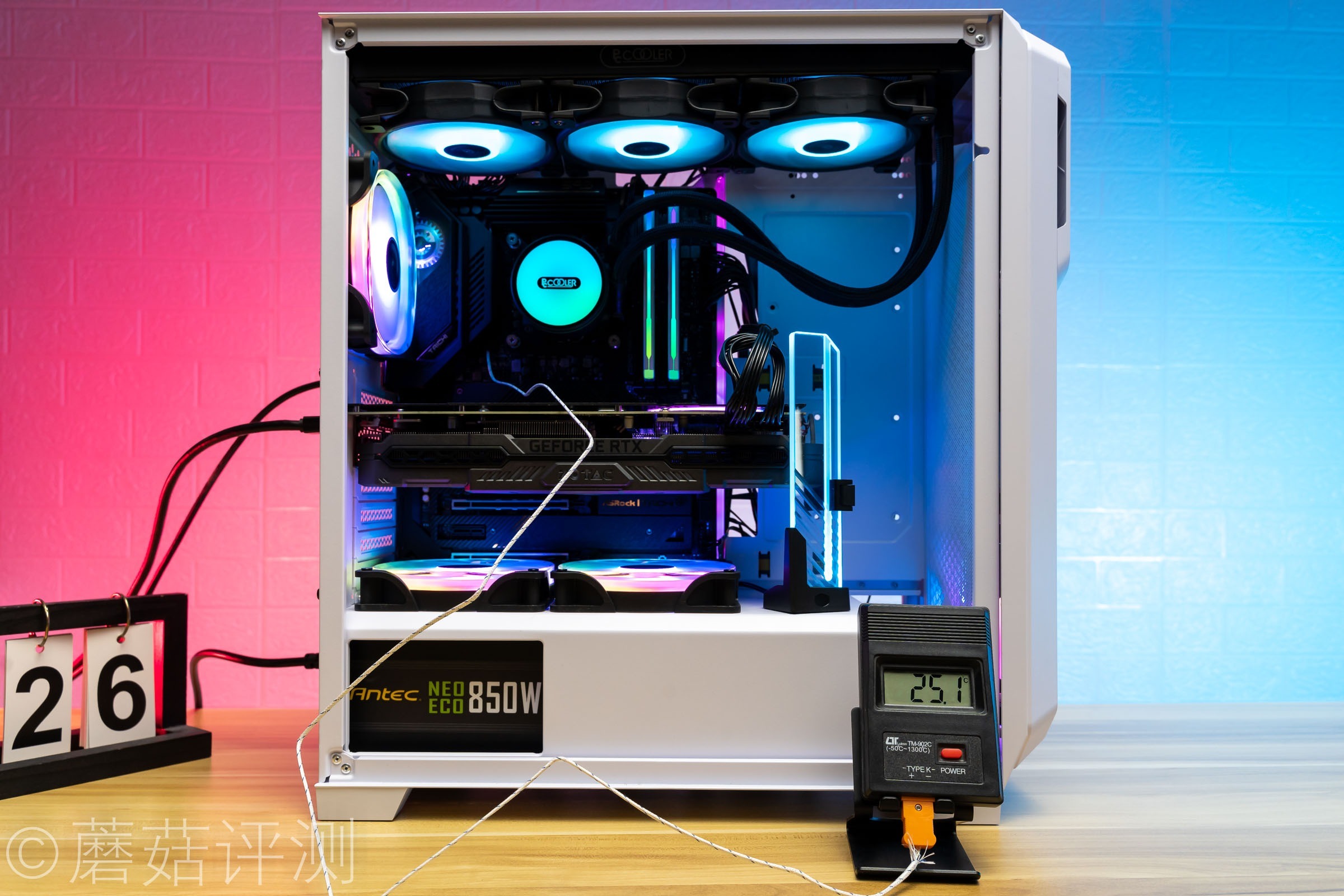

▼室温在18℃左右，主板的供电部分热管的温度仅有25.1℃。华擎太极Z590主板的供电电路才刚刚启动。

▼接着跑个CPU-Z的压力测试，处理器功耗163W，全核睿频4.8GHz，温度62℃。可以看到，在轻度满载的情况下，处理器的温度和功耗表现都还挺正常的。

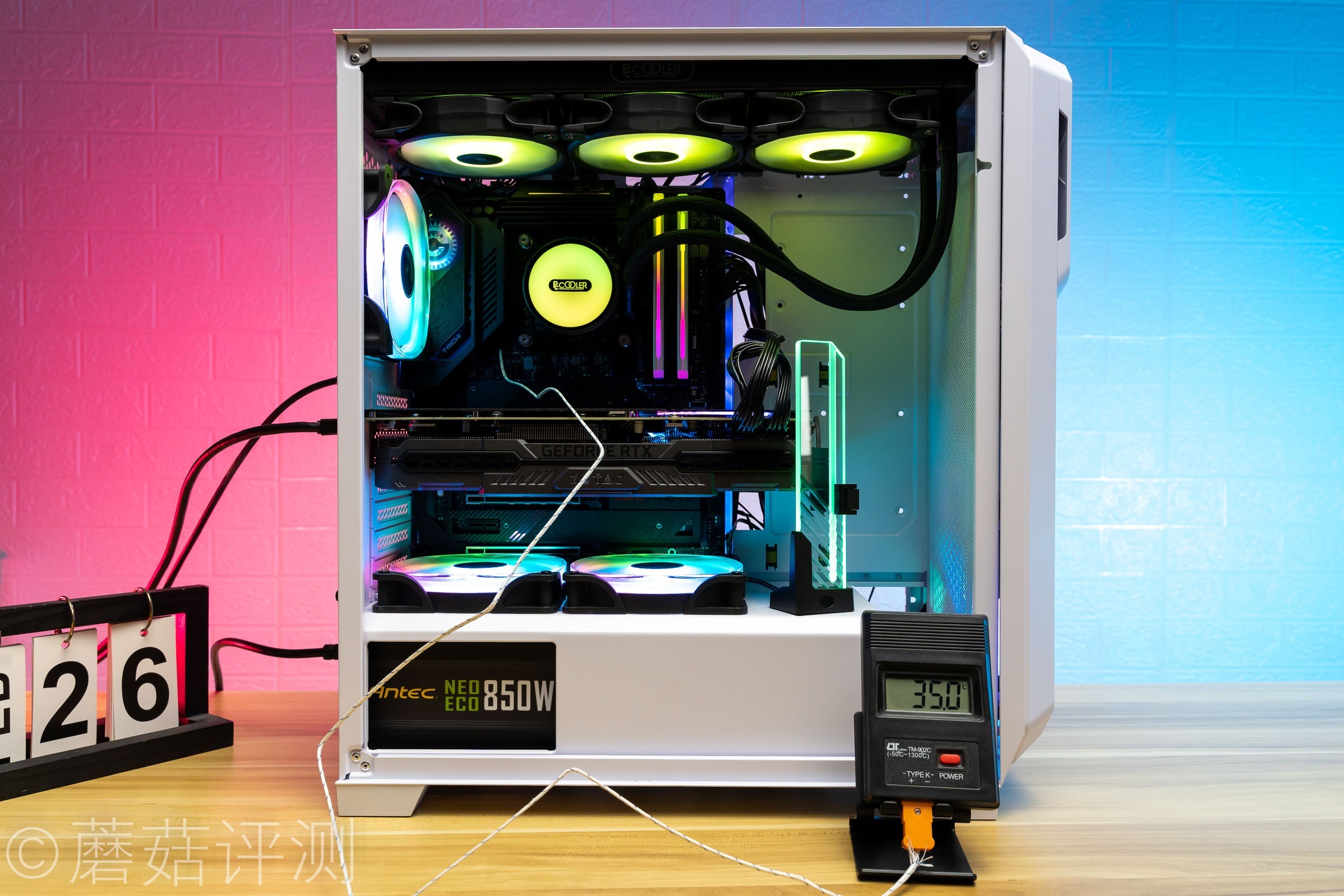

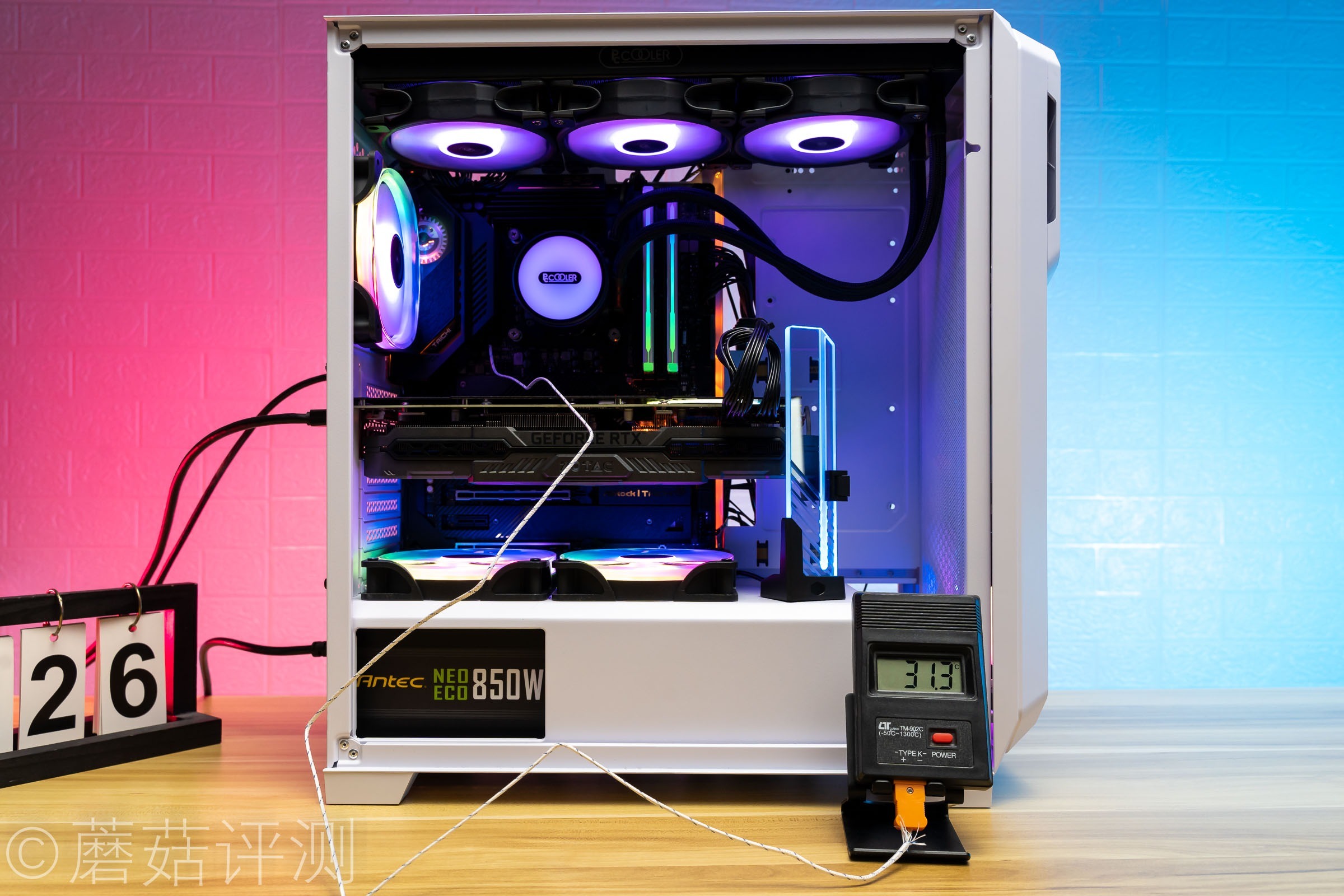

▼稳定输出160W的时候，主板的供电温度也仅有31.3℃，很低。

▼并且在停止测试的第一时间，供电的功耗从160W降低到20W左右的时候，供电部分的温度很快就会降低，得益于供电散热模组的小风扇。这还只是默认一个小风扇的情况，如果再加一个小风扇的话，供电部分的温度表现肯定会更好。另外主板里附赠了小风扇和支架，可以随时安装。

▼最后单靠FPU测试，处理器功耗286W，全核睿频4.8GHz，处理器温度已经飙升到了110℃左右。果然在调用AVX指令集的高负载烤鸡测试中，11900K的功耗和温度都有非常明显的暴涨，超频三这个凌镜360水冷已经压不住暴走的11900K了。

▼不过主板供电电路部分依然还是风轻云淡，温度仅有35℃，也就是温温热。主板的Vcore供电采用了12相DrMos，在功耗286W、电压1.382V的情况下，处理器的输入电流在210A左右，均摊到每个DrMos上，每颗DrMos也就负责20A不到的电流，相比较于最大稳定电流90A，20A的电流确实也就这个发热温度表现了，非常不错。

七、 总结

华擎这块Z590太极主板还是非常棒的，用料、外观、配置等各个方面，均是一块非常顶级的Z590主板。并且主板的整体价位非常不错，性价比超高，适合预算不是太充足的高端玩家选购。

主板的外观方面，主板正面有大面积的金属件和塑料件覆盖，整体非常漂亮，特别是南桥散热和M2散热片，金属板的表面有多种设计，有利于散热的鳍片，有用于装饰的岩石磨砂，还有齿轮和灯效，整体看起来很漂亮。

在用料、配置方面，华擎Z590太极主板的表现同样出色。供电部分，14颗90A的DrMos一字排开，还有定制的全封闭电感、尼吉康的黑金固态电容、数量不少的钽电容，用料堪称豪华，可以轻松应对11900K处理器极限超频。在网络方面华擎Z590太极主板采用了无线杀手AX1675X、有线杀手E3100的双杀手网卡的配置，其中无线的AX1675X网卡还支持最新的Wifi6E，性能非常强大；在散热方面，供电电路拥有热管加金属散热块加主动散热风扇，南桥散热有巨大的金属块，三条M2插槽均覆盖有原装散热片，另外还有主板的金属背板辅助散热；音频方面，声卡是小螃蟹的ALC1220+ESS9218 DAC，还有音频电容，音频的质量还是非常不错的。

配件方面，散热小风扇，USB转接小板，显卡支架，都是非常实用的配件。

唯一让蘑菇不太满意的是，主板的内存部分没有金属加强，也没有灯效，略显违和。

谢谢大家！
