一、前言

对于普通用户而言，普通的主板就完全可以满足其使用需求了，但对于一些内容创作者来说，普通的主板使用起来就会有那么一些些的不顺手。

面对这种情况，技嘉推出了全新的视界系列主板，可以更好的满足内容创作者对于生产力主机的需求。

视界系列主板不仅采用了全新的更有设计感的白色外观，而且还在一些主板的细节方面，针对性的做了一些调整和优化，更贴近内容创作者的使用需求，很有意思。

二、技嘉雪鹰Z590 VISION G主板 开箱

▼主板的包装设计也很有意思，纯白色的，底部是主板的型号。

▼包装的背面介绍了主板的很多特性，其中，VisioLink功能很有意思，一根Type-C数据线，就可以满足很多功能。

▼打开纸盒，内部的包装部分也是白色的，主板放在防静电袋中。

▼配件部分也很丰富，四根SATA线，一根噪音传感器，还有一些说明书之类的配件。

三、技嘉雪鹰Z590 VISION G主板 外观

▼主板的外观非常漂亮，正面有大量的金属件覆盖，且外形都是方方正正的，看着很舒服。

▼主板的CPU供电部分，看起来非常夸张，覆盖有大面积的金属件散热，上面还有用于装饰的白色塑料件，印着Vision的字样。

▼主板的下半部，有大面积的金属件覆盖，且金属件表面的处理非常细腻，有漂亮的涂装和拉丝。

▼靠近看看，南桥散热上面有主板的型号，Z590 VISION G，另外还有一个漂亮的紫色长条装饰。

▼主板的IO饰罩部分也有相同设计，渐变的紫色，看起来很漂亮。

▼散热片上面还有独特的标注。

▼CPU的辅助供电部分，8+4Pin设计，定位中高端。并且针脚看起来都是实心的，过流能力很不错。

▼右侧有三个4Pin的风扇插座，支持调速。旁边还有两个灯效插座，一个5V三针，一个12V四针。

▼内存插槽4根，单槽最大支持32GB，四槽最大128GB

▼主板的24Pin供电插座下面有两个机箱前置USB3.2的插座，一个普通的，一个Type-C的，这个Type-C的是USB 3.2 Gen 2x2的，最大带宽20Gbps，可以轻松满足内容创作者高速移动传输数据的需求。

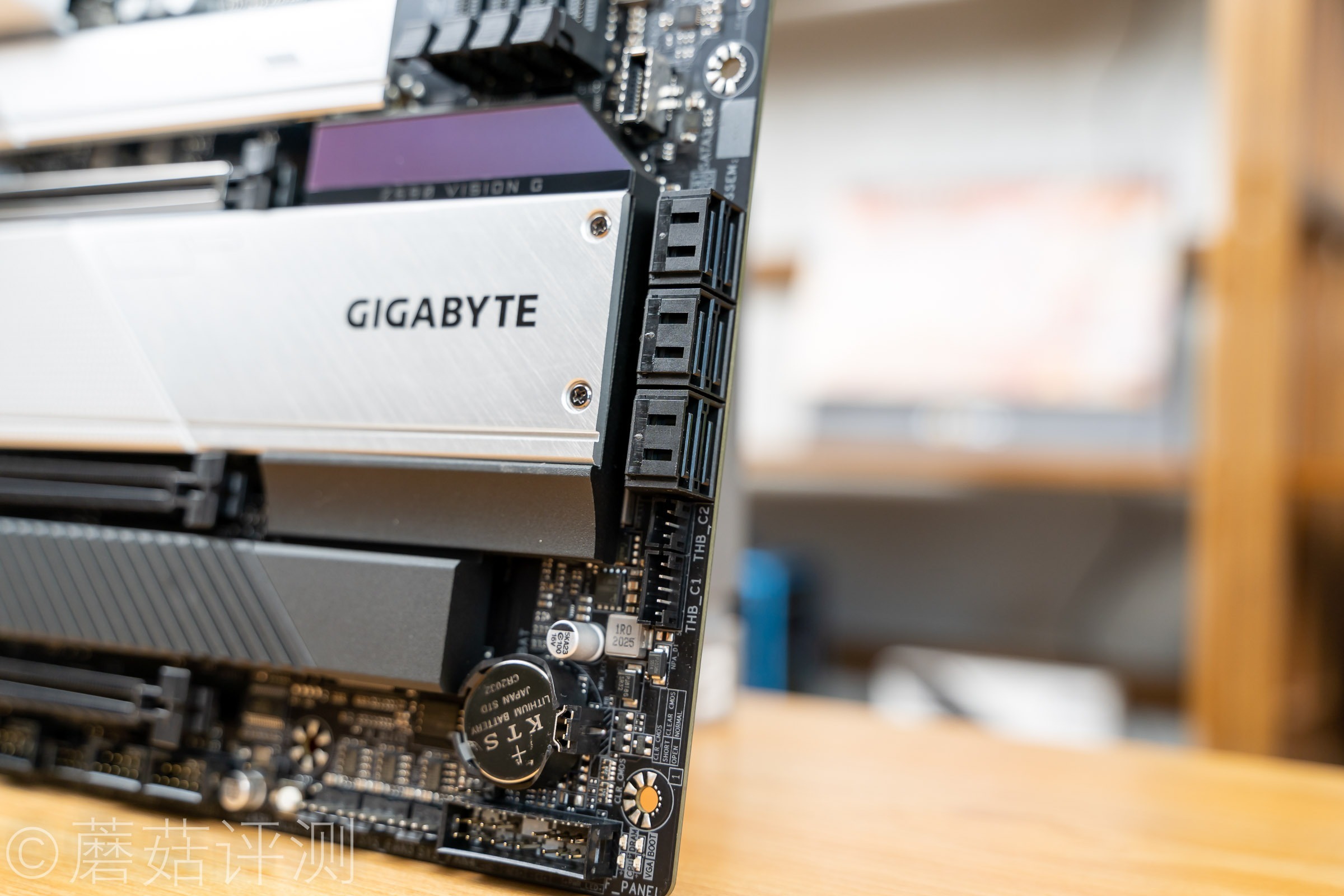

▼南桥旁边是整齐的六个SATA3.0接口，用于拓展硬盘。

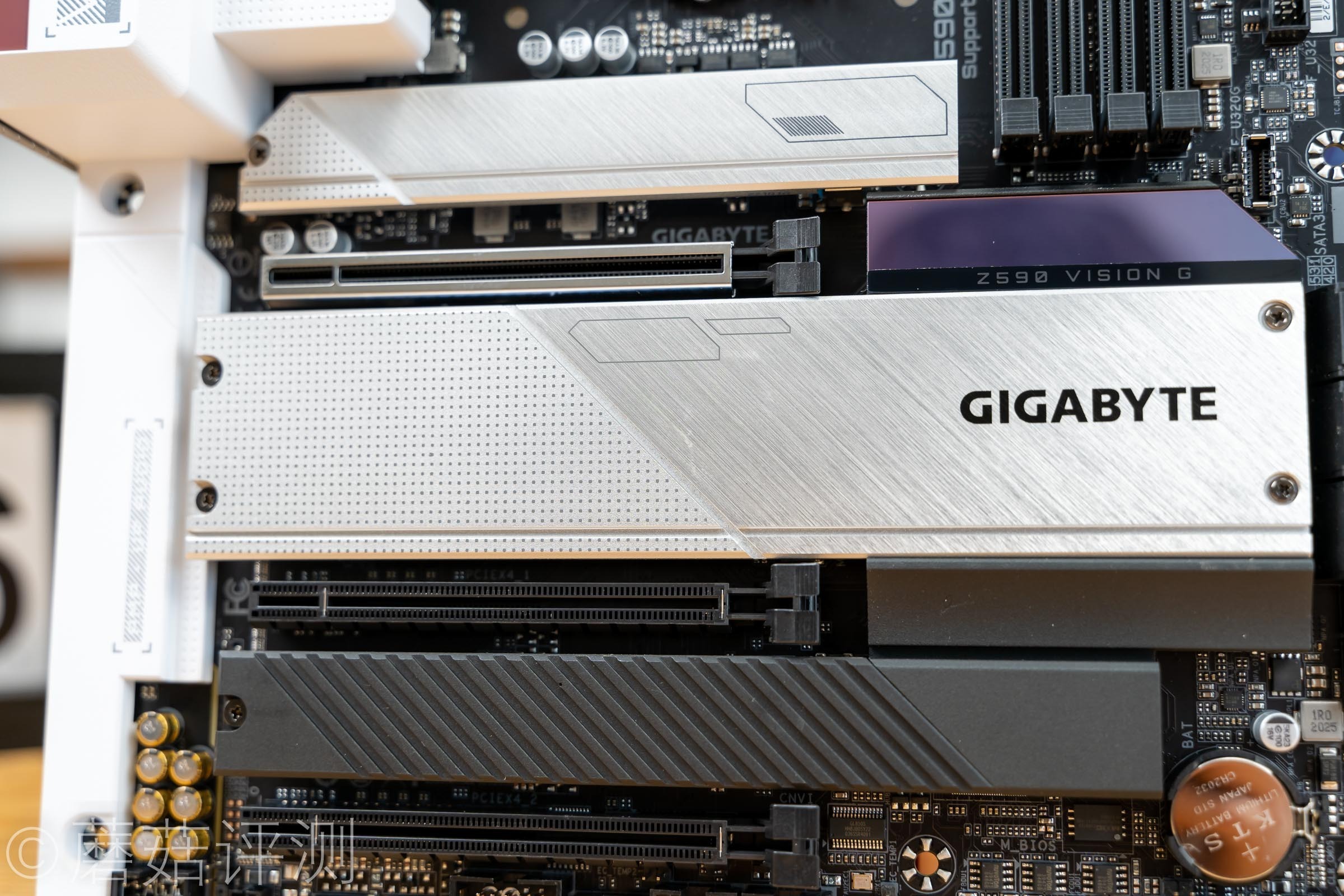

▼这块主板的拓展能力很强，主PCIe有金属加强件保护，下面的M2插槽均覆盖有金属散热片。

▼主板的左下角，除了常规的IO插座之外，还有两个灯效插座。

▼主板的右下角还有三个4Pin的风扇插座，旁边是机箱跳线插座，再右侧有Debug指示灯，用于快速排故。

▼主板的IO部分，有白色的一体式的挡板，USB接口数量很多，还有两个Type-C接口，其中一个支持USB 3.2 Gen 2x2，最大带宽20Gbps。

▼主板的背面，就没有什么元件了。

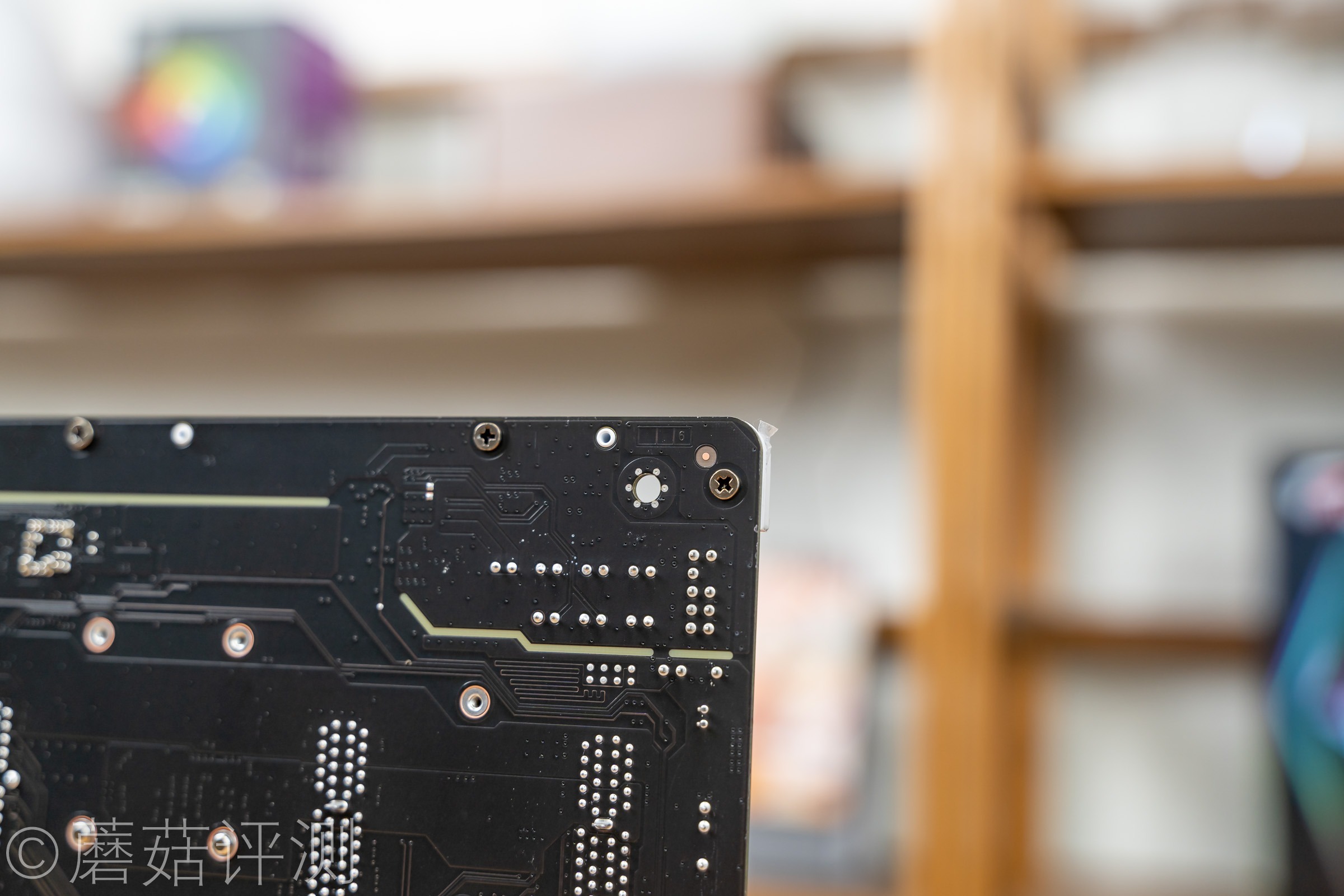

▼仔细看了下，PCB是六层，定位中高端。

四、技嘉雪鹰Z590 VISION G主板 拆解

▼接下来是大家最喜欢的拆解环节，嘿嘿。

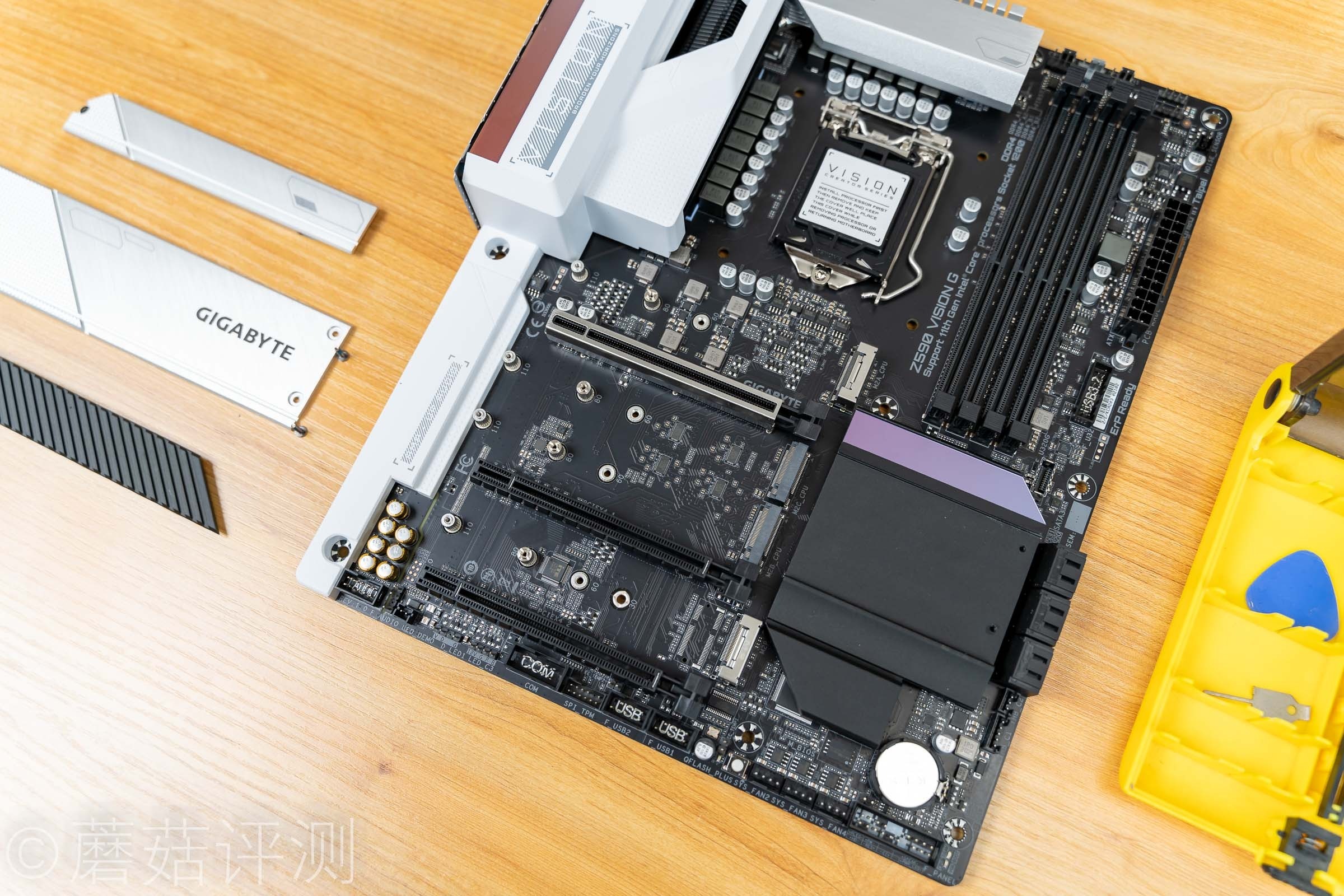

▼先取掉主板下部的金属覆盖件，可以清楚的看到有四个M2插座。

▼最下面的M2插座旁边还有一个空焊的M2插座，旁边还有一个30的固定柱孔位，应该是用于拓展Wifi的，这里空焊了，略失望。

▼拆掉主板正面的所有覆盖件，可以看到数量还是非常多的。

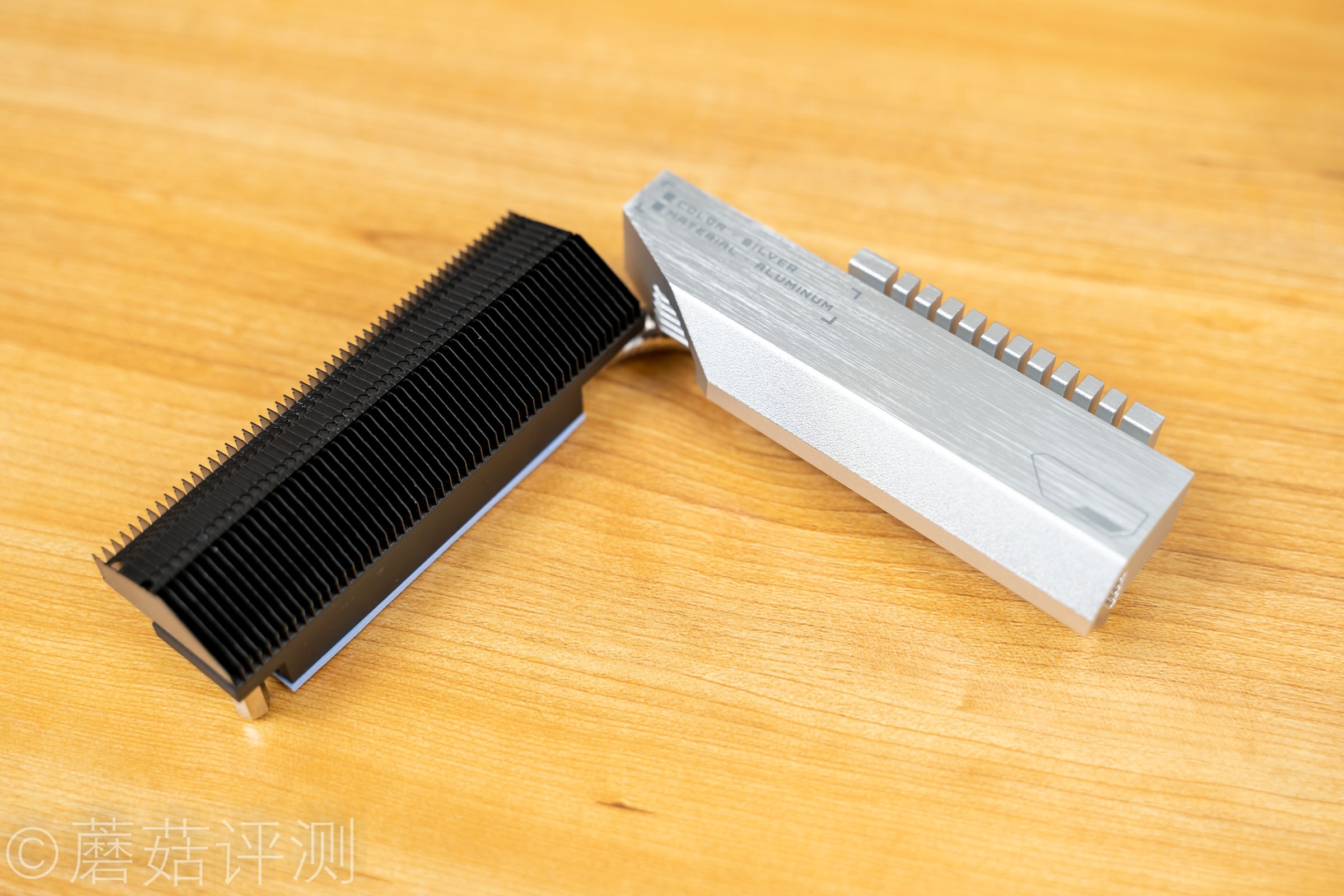

▼主板的供电散热金属件，右侧是金属块，左侧是散热鳍片，均热、散热都非常不错。

▼金属块和散热鳍片中间使用一根热管来均热，平衡两部分的热量，充分散热。热管采用了技嘉第二代的热管直触技术，热管直径更大，和金属块的缝隙更小，表面更加平整。并且，技嘉还贴心的在导热贴接触热管的一面刮掉了热管表面的镀镍，露出了铜底，可以进一步提高散热效果，在没有接触的部分，热管表面依然有银色的镀镍处理，防止氧化。

▼技嘉的这块主板入手非常扎实，很沉手，光主板正面金属件的重量就有562g，非常夸张。

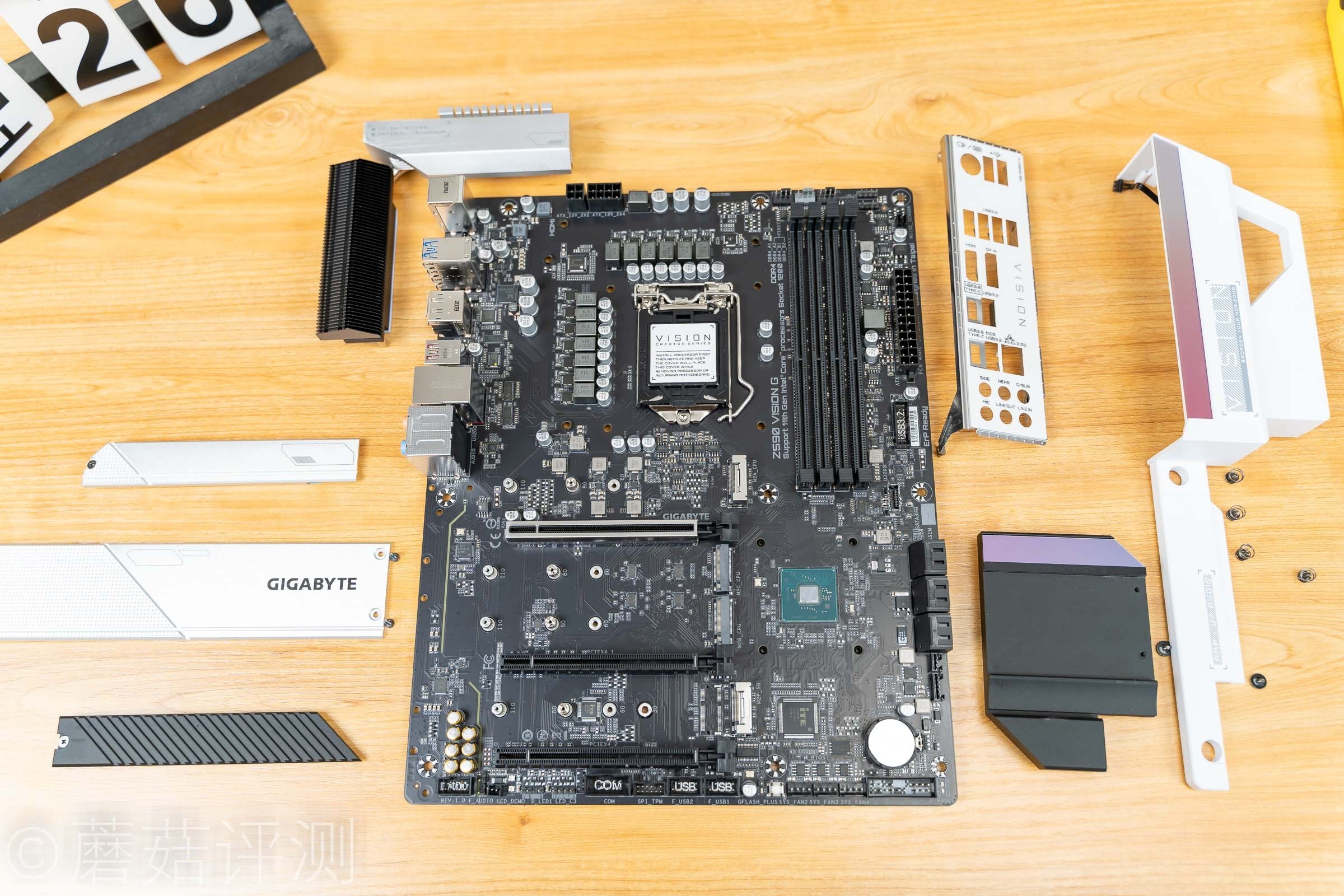

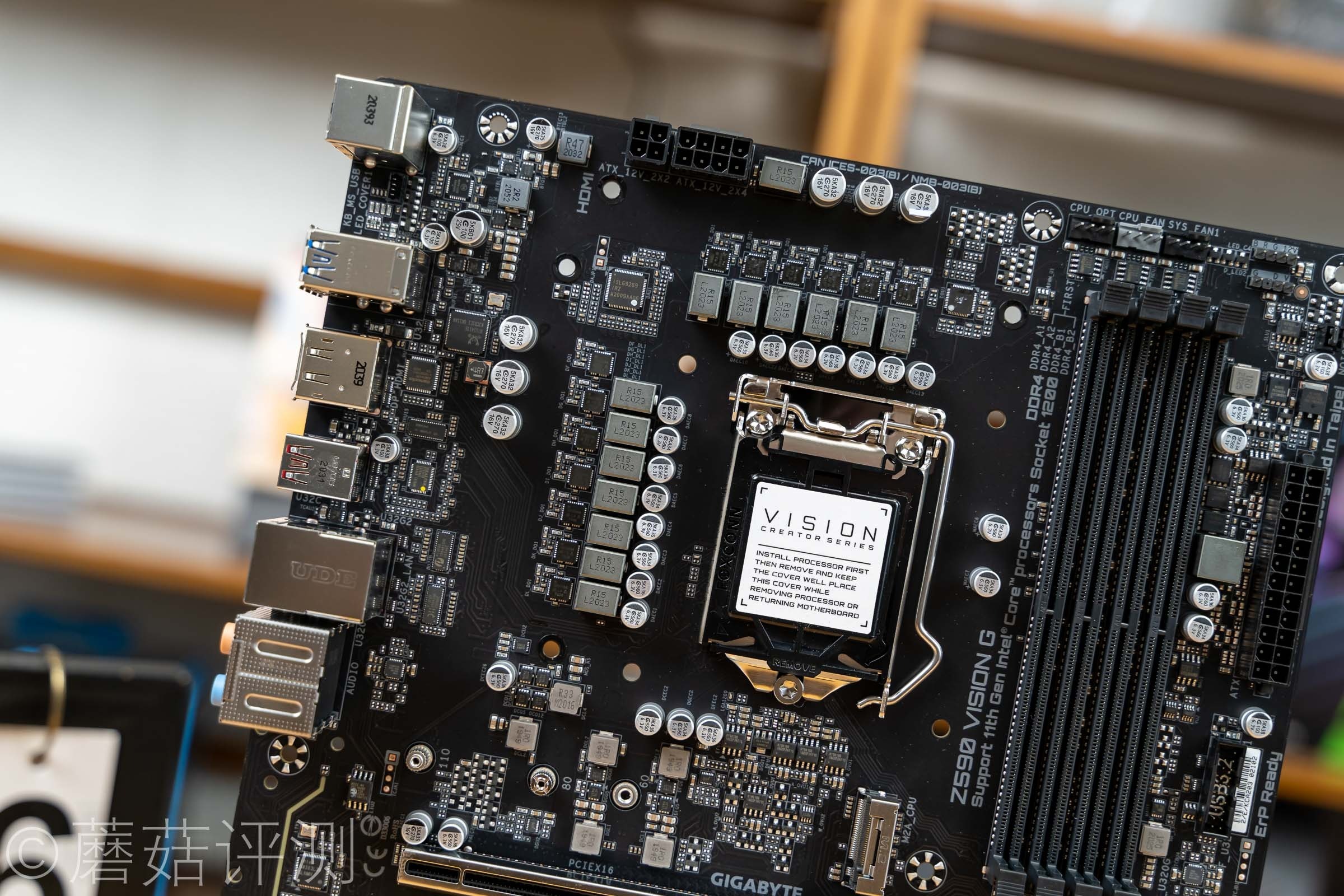

▼去掉主板正面所有的覆盖件之后，就能看到主板的全部面貌了。全黑的PCB，密密麻麻的各种元件和接口，看起来非常赏心悦目。

▼主板的供电部分，清一色的DrMos，定制电感和台系钰邦电容，用料不错。

▼CPU的辅助供电部分是8+4Pin输入，应付11代intel处理器的供电需求应该是轻轻松松，旁边有数颗高压侧的滤波电容，比常见的一两颗要良心很多。

▼PWM主控芯片使用了瑞萨的ISL69269，这是一颗非常高端的PWM控制器，最大支持3路12相输出。

▼右侧还能看到一颗PWM控制器，丝印RA229001，同样是瑞萨的，这是一颗最大支持2路8相输出的PWM控制器。

▼DrMos部分，技嘉这块Z590主板使用了SIC649A，最大稳定输出60A，技嘉这里侧面使用了7颗。

▼上侧供电电路的DrMos也是清一色的SIC649A，最大输出电流60A。

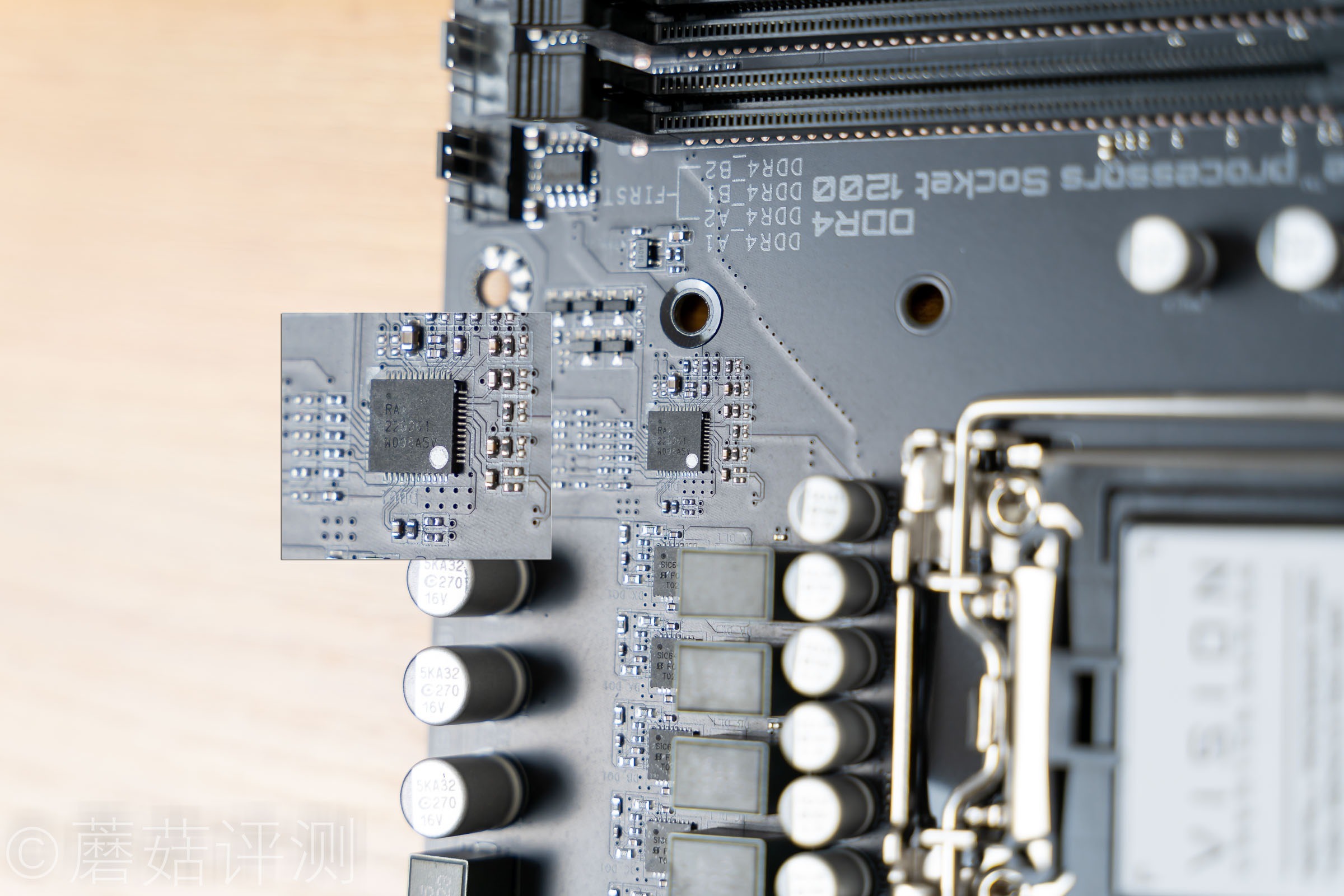

▼供电电路的左下角还有一相供电，上面是单相的PWM控制器，下面是双上双下的上下桥式Mos。

▼旁边还有两相供电，负责外围部分供电。

▼旁边还有多颗超低压差稳压器，用于稳定供电的电压。到这里，技嘉这块Z590 VISION G主板的供电部分就非常清晰了。PWM控制器有两颗，ISL69269和RA229001，最大60A的DrMos总共有13颗，ISL69269为主PWM控制器，负责控制处理器的Vcore供电和Vgt供电，分别是10颗和2颗，还有一颗是RA229001这颗PWM控制器负责的，一相，用于处理器的Vsa供电。剩下的就是Vio和一些外围供电了，整体来看，技嘉的这块板子的供电还是非常强力，清一色的DrMos，两颗高端PWM控制器，还有数量众多的超低压稳压器，用料很不错。

▼旁边就是风扇的4Pin供电插座，每个插座都有独立的驱动IC，不错。

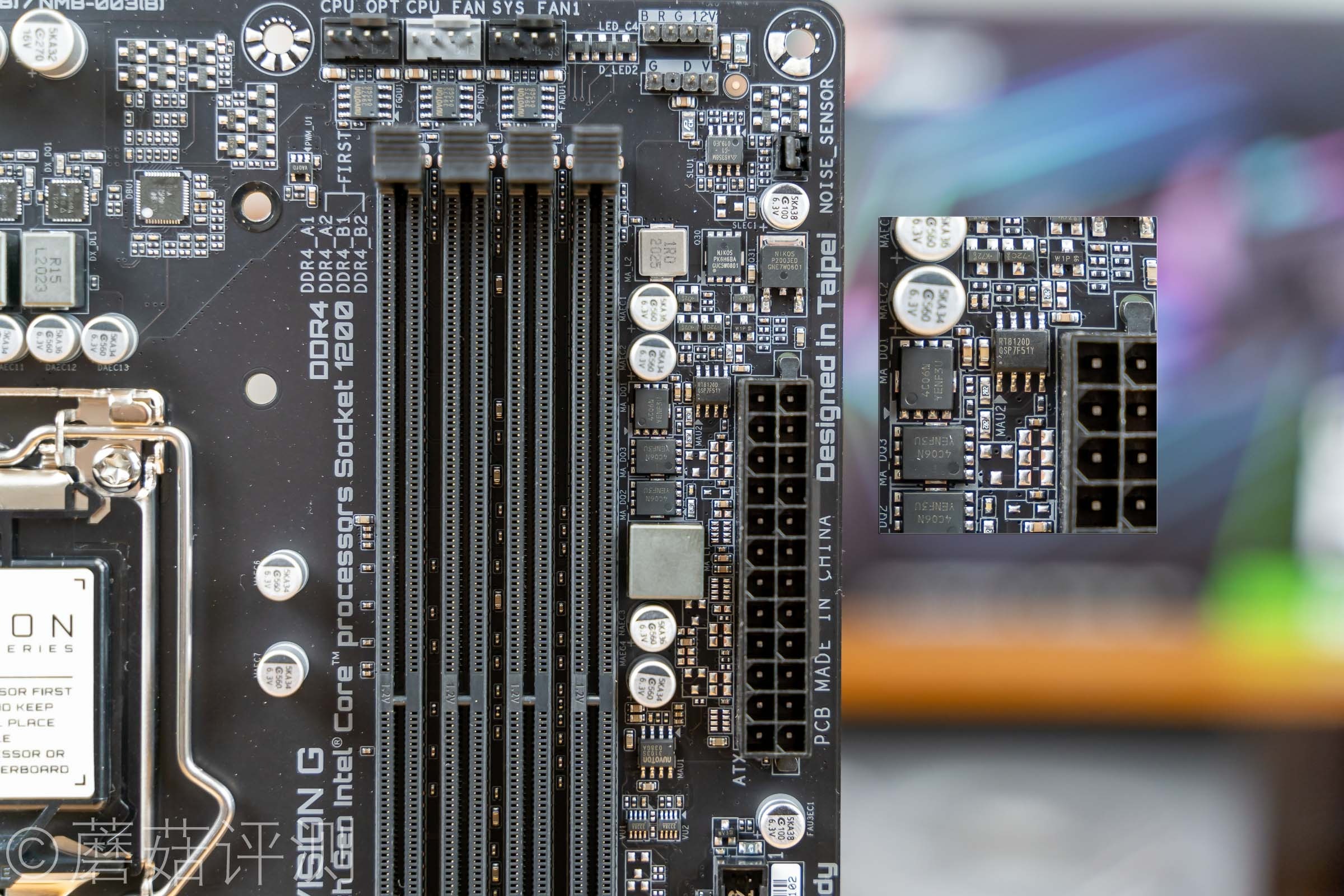

▼内存供电，1相，安森美的4C06N，最大稳定输出电流在65A左右吧。

▼下面还有两个USB 3.2的机箱前置USB插座，一个普通的，一个Type-C的。旁边有两颗芯片，上面的是ite的IT8851，USB 3.0 Tpye-C的主控芯片，下面的是桥接芯片，用于信号放大。

▼主板的Z590芯片，很小巧。

▼右下角有一相供电，上下桥设计。

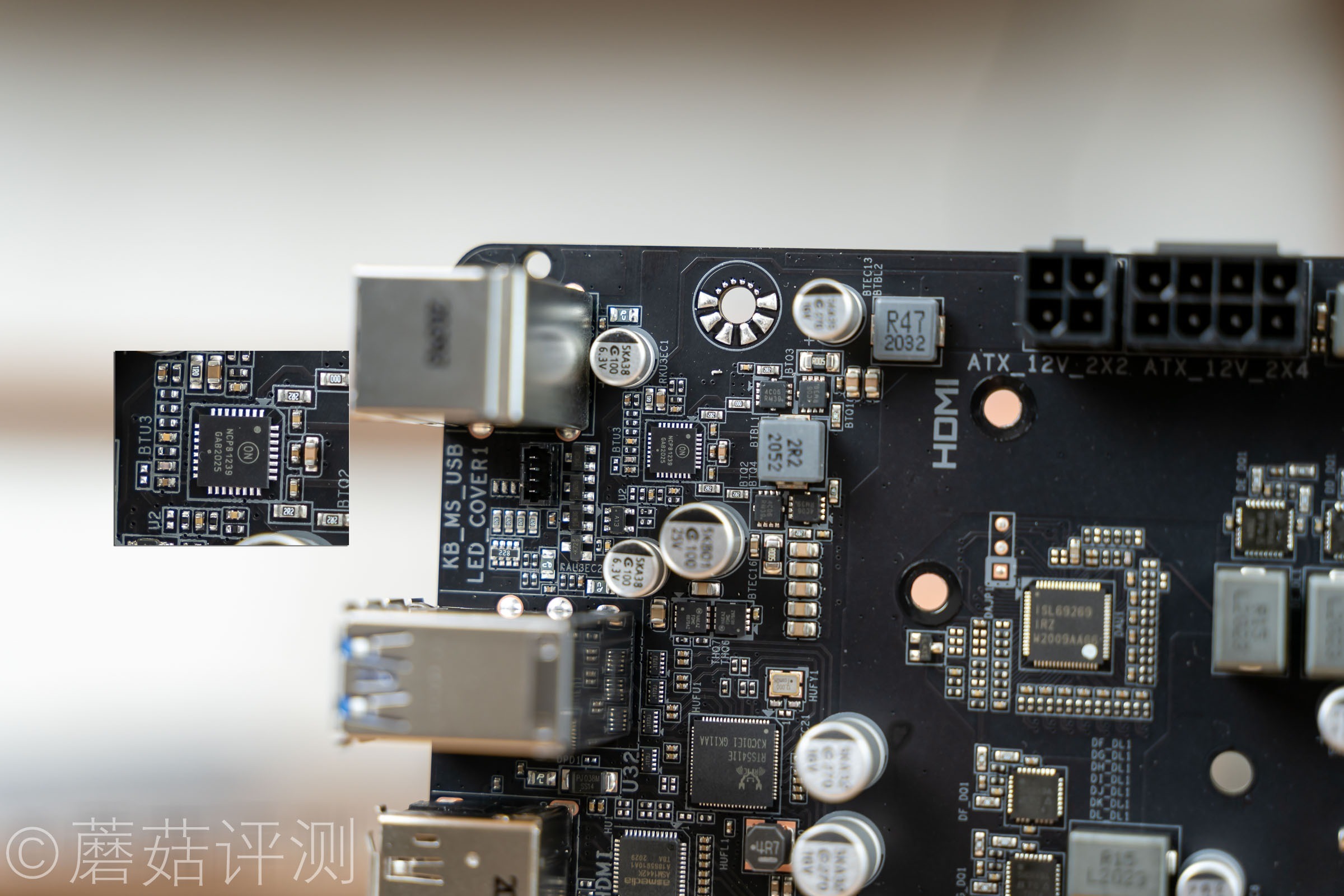

▼技嘉这块Z590 VISION G主板的后部IO部分的接口很多，这里使用了很多芯片。最上面就是一颗ON的NCP81239，四开关单电感升降压控制器，应该是用于Type-C接口的供电。

▼下面有一颗小螃蟹的RTS5411E芯片，USB3.0的HUB控制器，用于主板后部USB3.0接口的拓展，现在叫USB3.2 Gen1。下面还有一颗ASM的1442K，用于主板的HDMI视频输出。

▼接着下面是一颗TI的桥接芯片，在下面是RTS5450，USB3.1 Type-C的控制芯片。

▼再下面是两颗长方形的桥接芯片，然后下面是ite的IT8851。可以看到，技嘉为了拓展出更多的USB Type-A、Type-C接口，使用了大量的主控、桥接、HUB芯片，满足创作者对于接口拓展的需求。

▼有线网卡驱动芯片，intel的，最大带宽2.5G。

▼声卡芯片，小螃蟹的ALC4080，应该是小螃蟹家的新款旗舰声卡芯片。

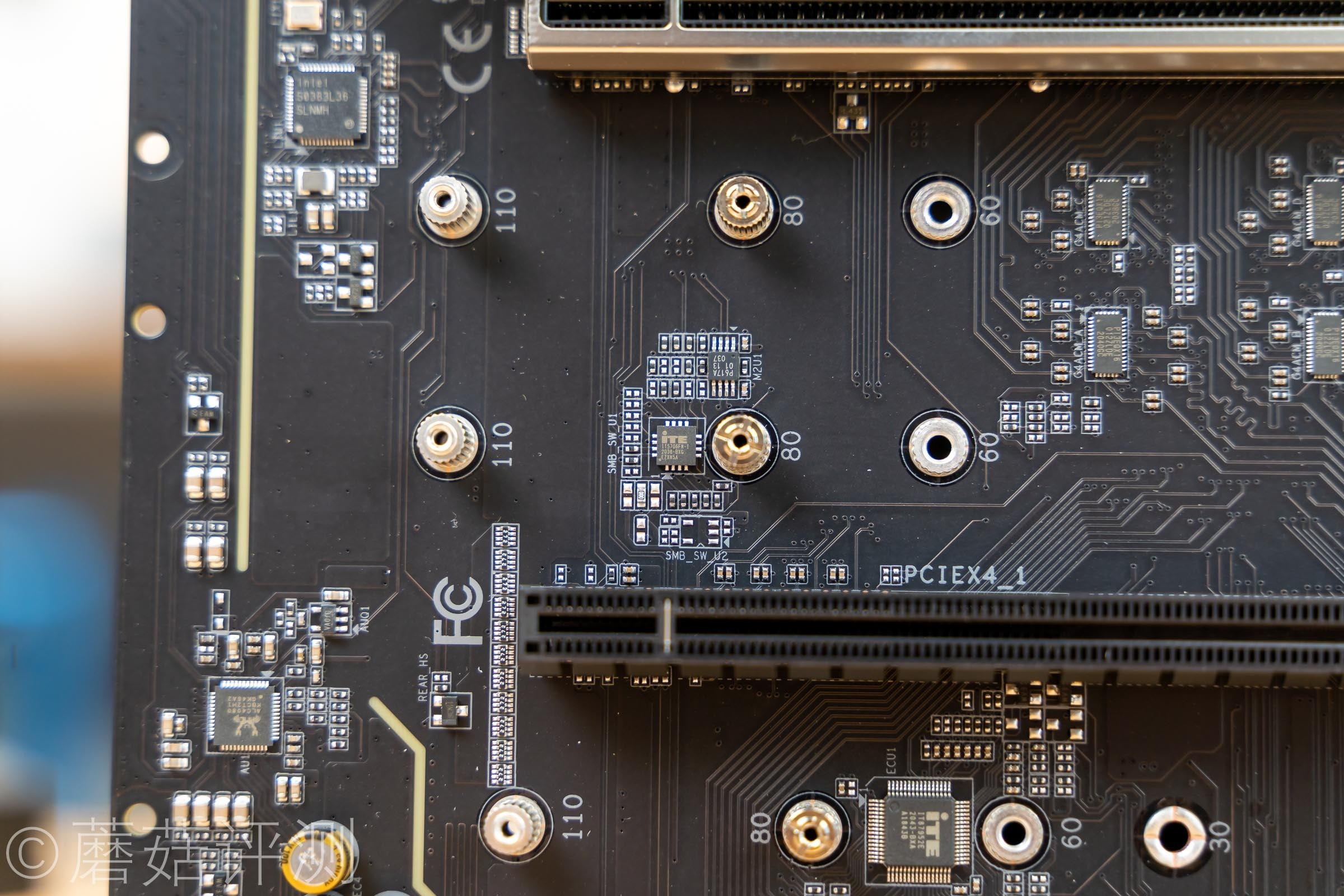

▼主PCIe的下面有两个M2插槽，旁边有数颗PCIe4.0的桥接芯片，用于拆分主PCIe4.0。

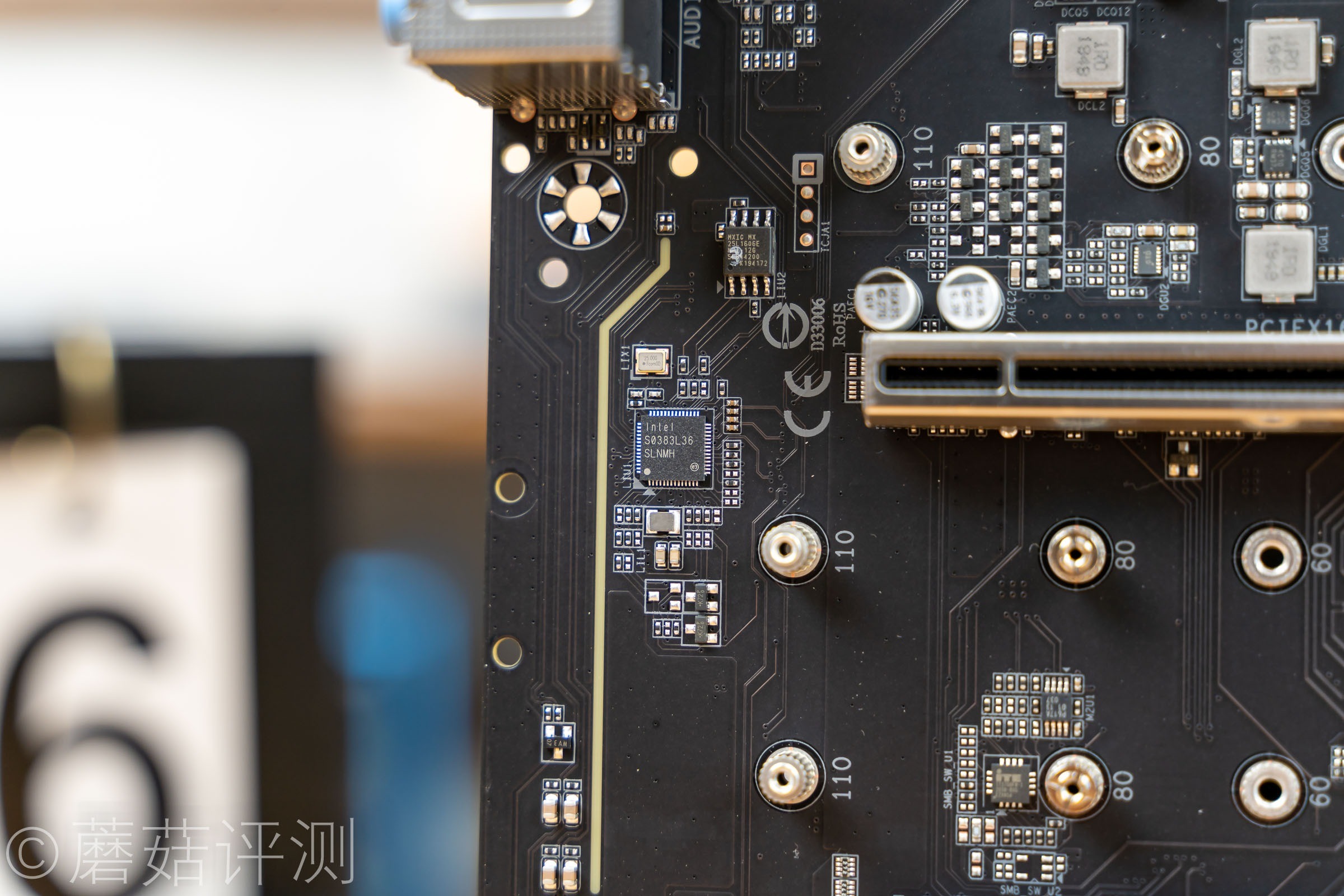

▼旁边有一颗ITE的IT5706FN，应该是拆分PCIe4.0的控制开关，不过蘑菇没查到相关的信息。

▼下面还有一颗ITE的IT87952E，Super I\O芯片，一般用于检测、收集信息。

▼右下角还有一颗ITE的IT8689e，左下角的GL850S是USB2.0的HUB芯片，右下角的是主板的BIOS芯片。

五、技嘉雪鹰Z590 VISION G主板 装机

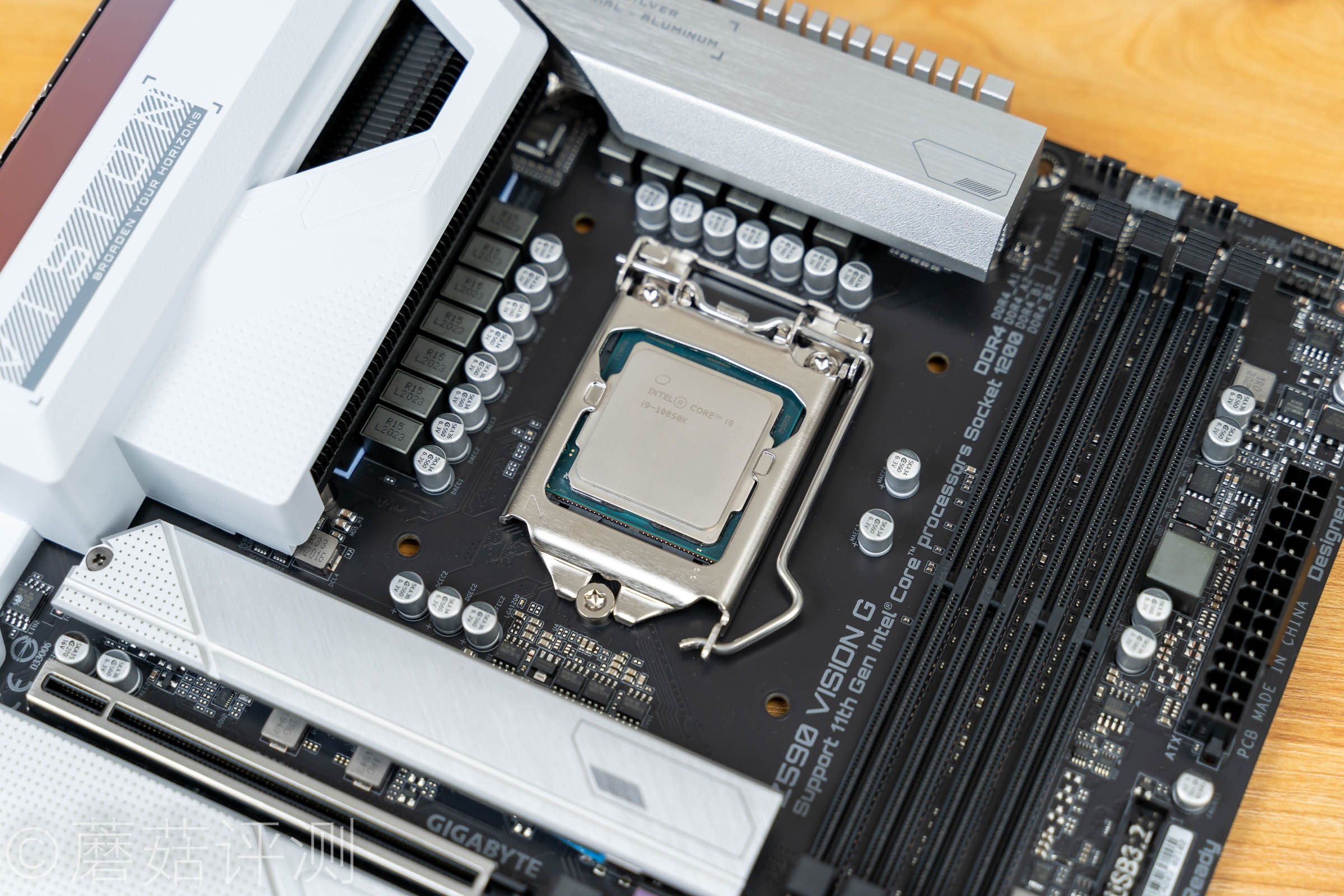

▼主板硬件基本看完了，接下来装机测试下。首先就是处理器，intel的10850K。

▼10核心20线程，规格比11代的intel处理器要高，功耗也高，正好可以试试看。

▼内存是扎达克的SPARK，内存的外观非常漂亮，马甲很有设计感。

▼金属马甲中间有多段式的RGB灯带，灯效很漂亮。

▼接着安装固态，大华的C900系列，1TB容量版本的，性价比不错，保修给力。

▼主板最上面的这个M2插槽，搭配11代intel处理器的时候才可以使用，支持最新的PCIe4.0。

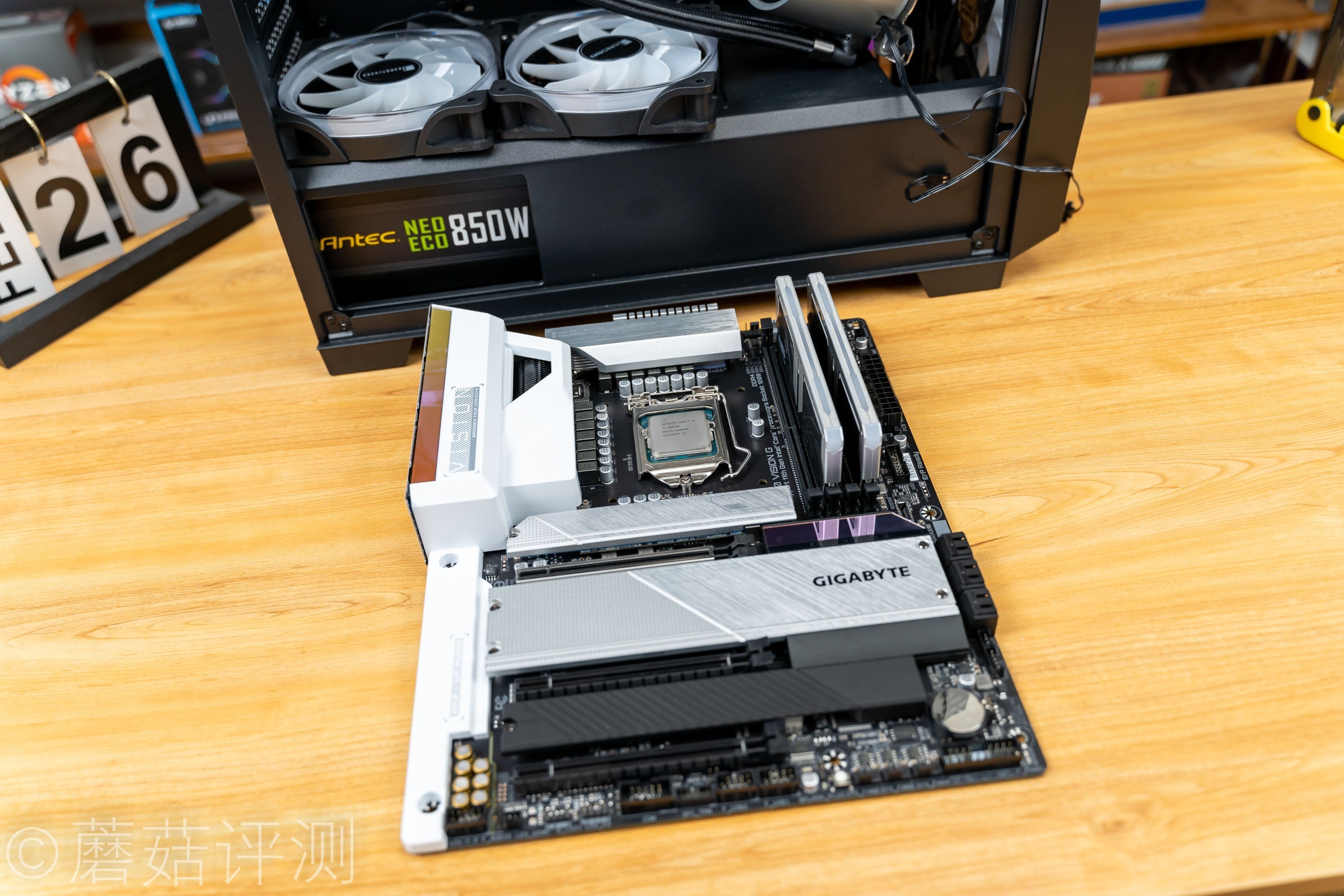

▼处理器、内存、固态安装完成之后，主板就可以塞进机箱了。

▼机箱是安钛克的DF700，内部的空间还挺不错的。

▼散热硅脂使用的是九州风神的EX750，新出的，硅脂软硬适中，涂起来很方便。

▼涂好硅脂，就可以将水冷头装好了。

▼接着安装显卡，影驰的RTX3060Ti金属大师OC版，三风扇设计，正面的风扇罩是全金属的，质感很棒。

▼装好显卡，顺手在显卡的尾部支个显卡支架。现在这年头，没个显卡支架真不行。

▼电源使用的是安钛克的NEO850，金牌全模组电源。

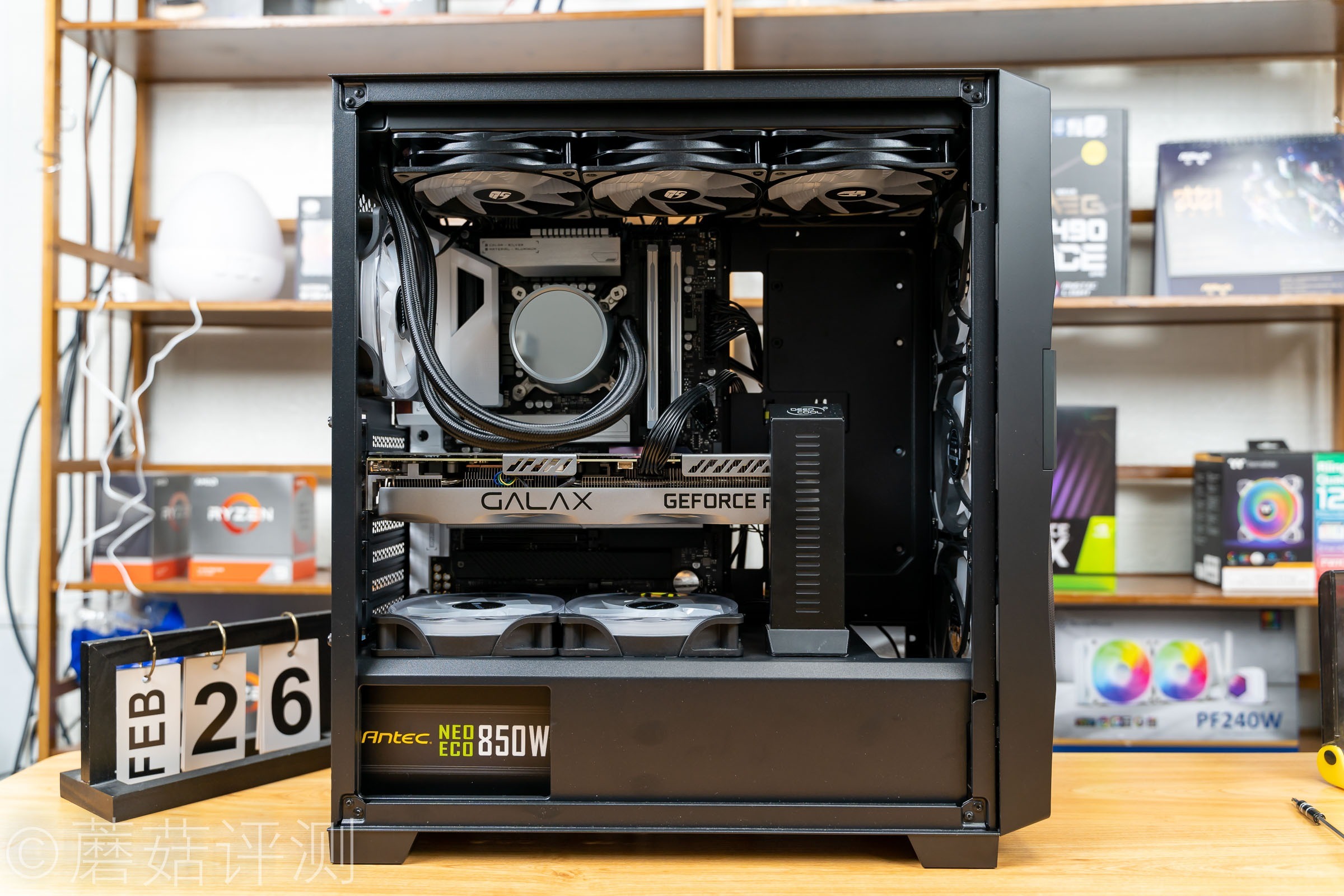

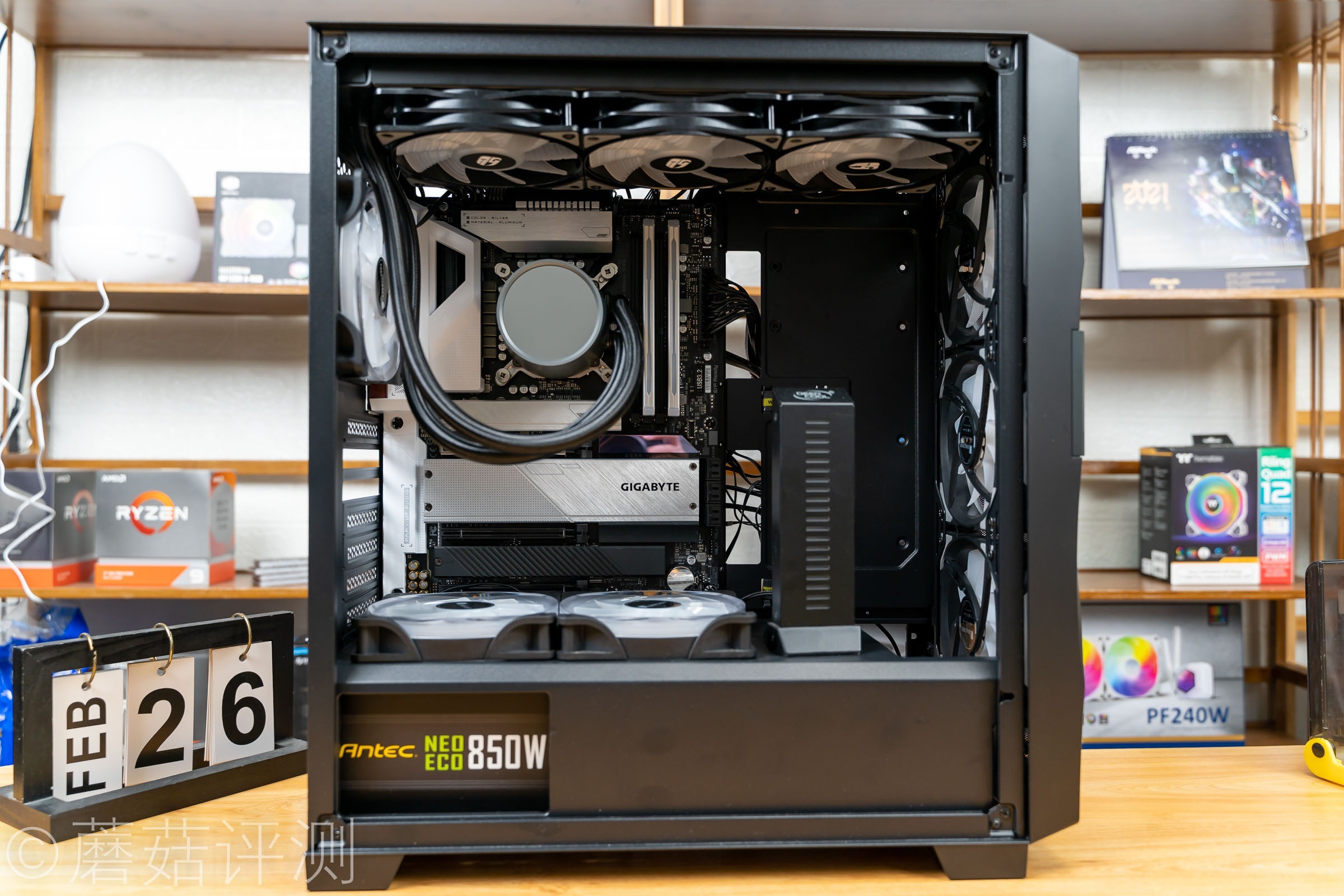

▼开机，一次点亮，完美！机箱的整体效果还是非常不错的。

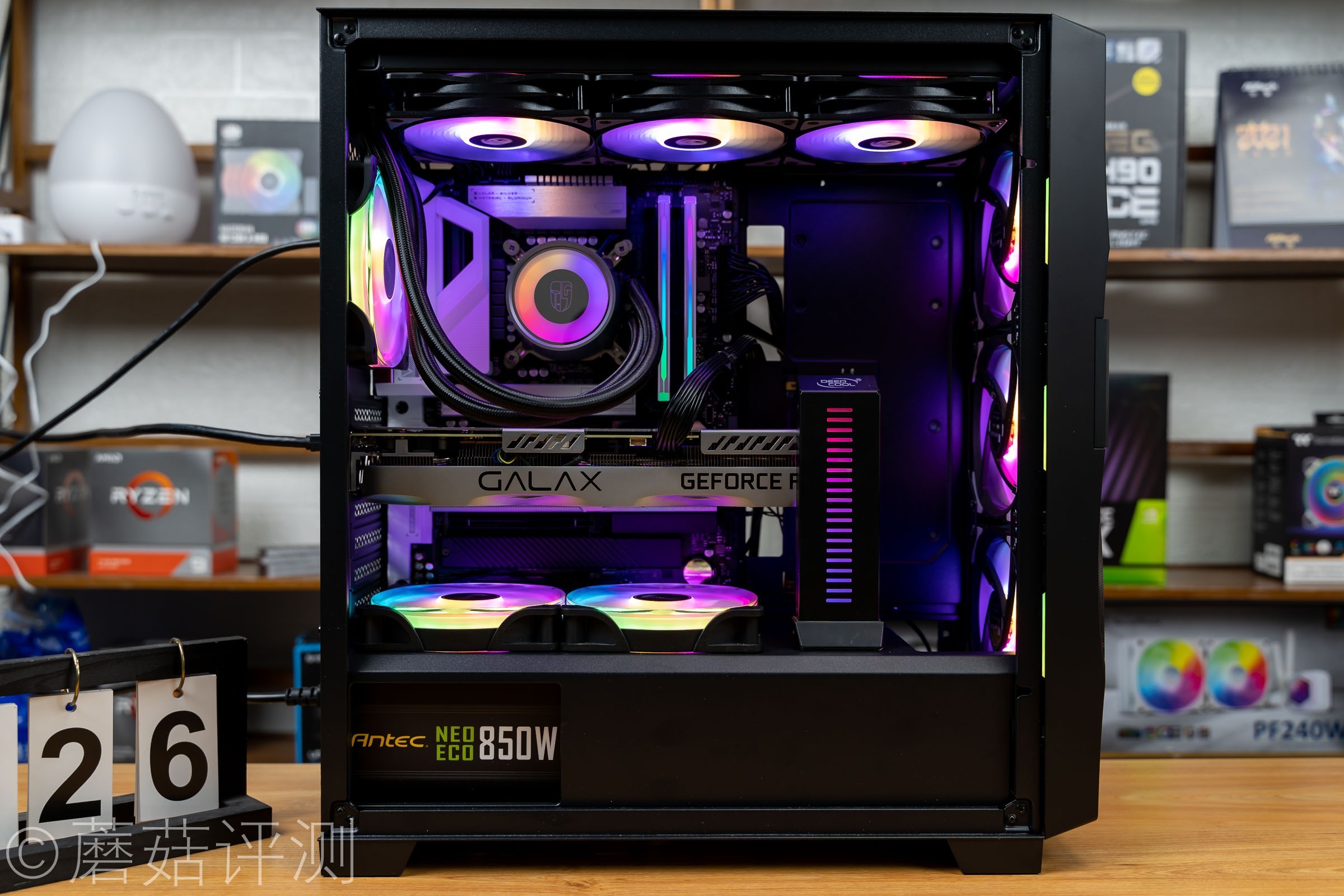

▼水冷是九州风神的堡垒360，冷头的灯效非常漂亮。

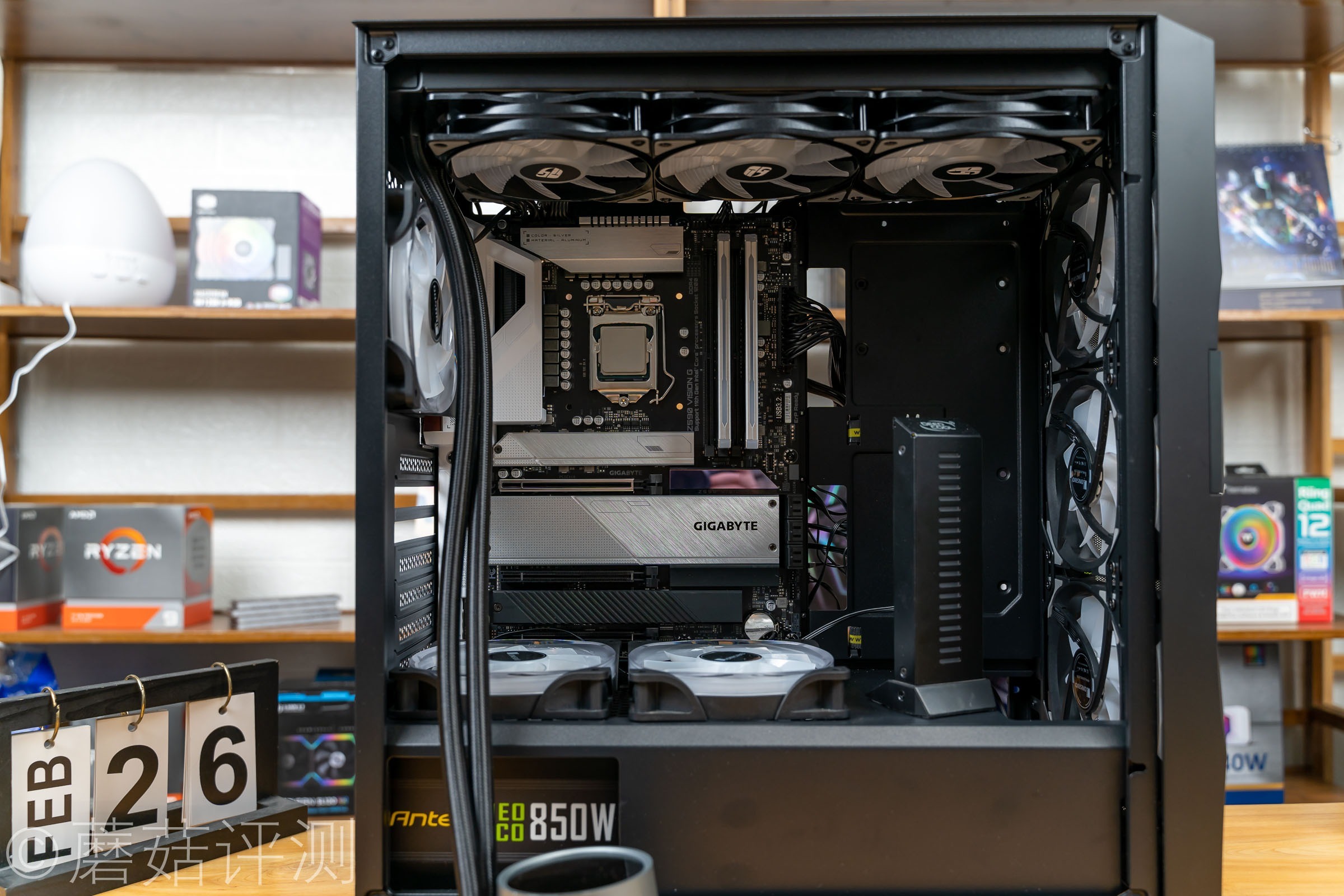

▼机箱内部的整体效果，风扇很多。

▼机箱侧置的效果，看起来不错。

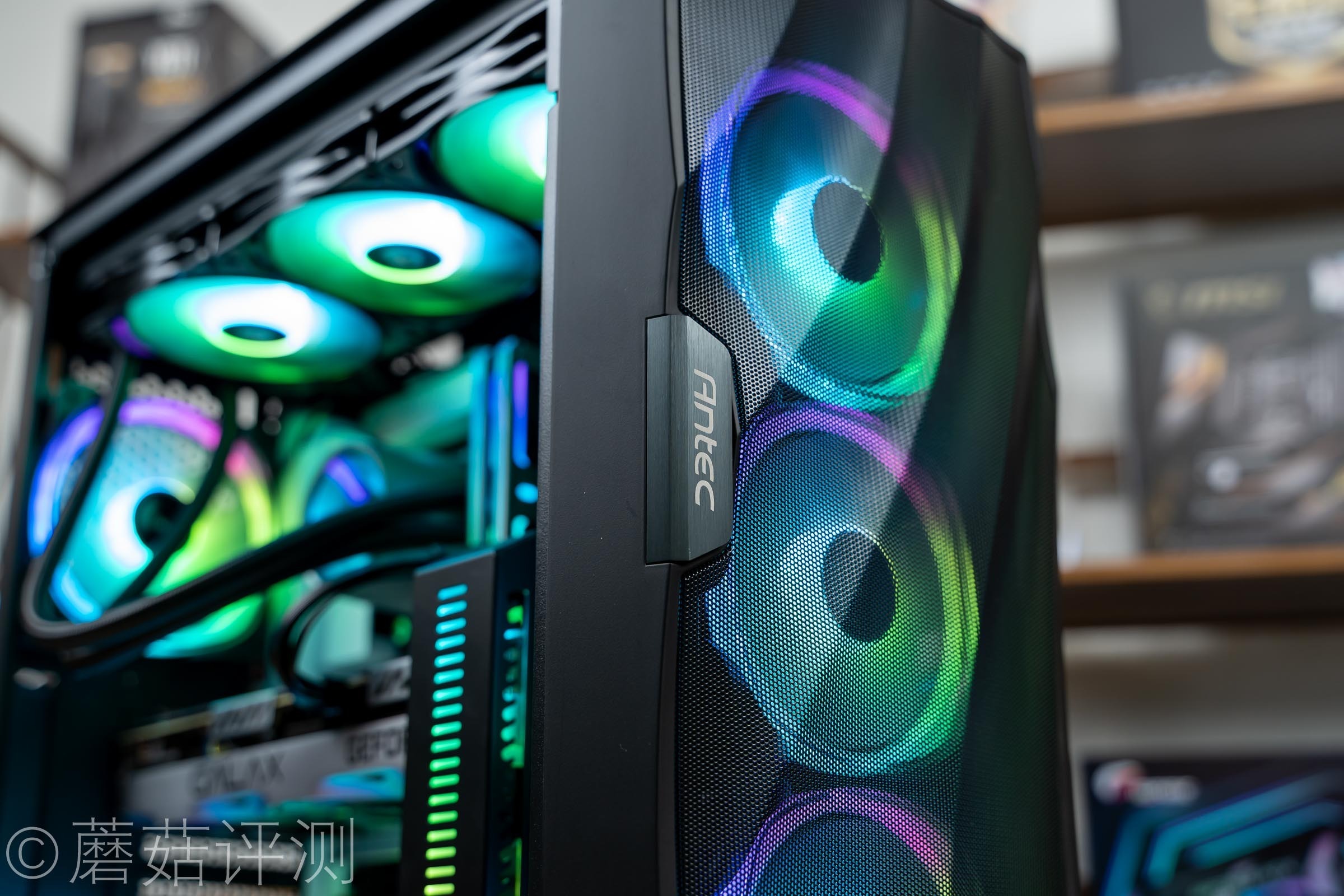

▼安钛克的DF700这款机箱的前部是金属冲孔网，侧面有安钛克的LOGO，金属材质的。

六、技嘉雪鹰Z590 VISION G主板 测试

1、常规测试

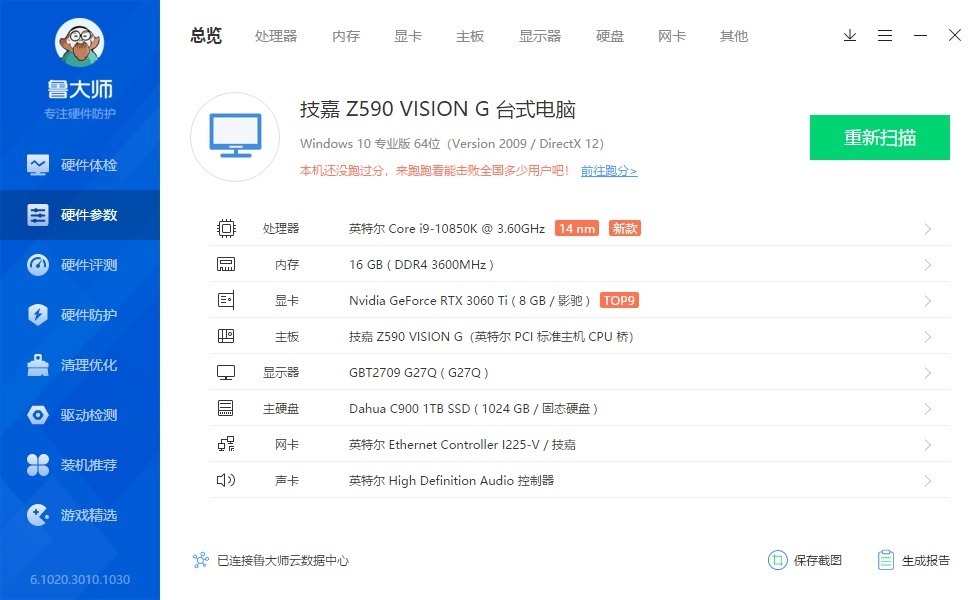

▼整体配置一览，处理器是10850K，主板是技嘉的Z590 Vision G，显卡是影驰的RTX3060Ti。

▼简单跑个测试，整机得分150W左右，处理器69.1W、显卡55.3W。

▼处理器是10核心20线程的10850K，听说11代就没有这种规格的了。

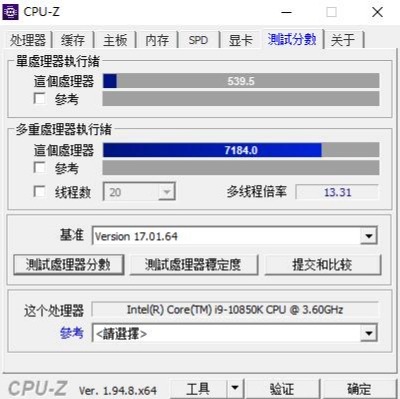

▼简单跑个CPU-Z的测试，单线程539.5、多线程7184，整体性能表现不错。

▼R23测试，单线程1300、多线程15961。

▼内存是双通道16G内存，频率3600MHz。

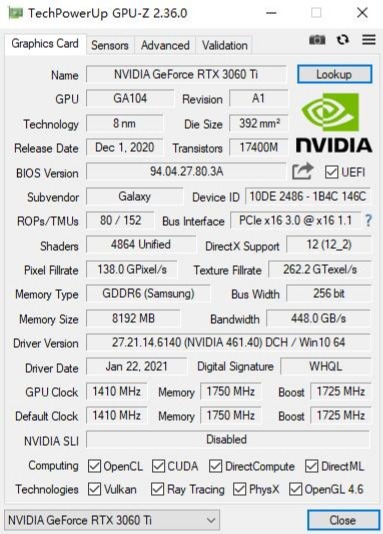

▼显卡是RTX3060Ti，比较难抢。

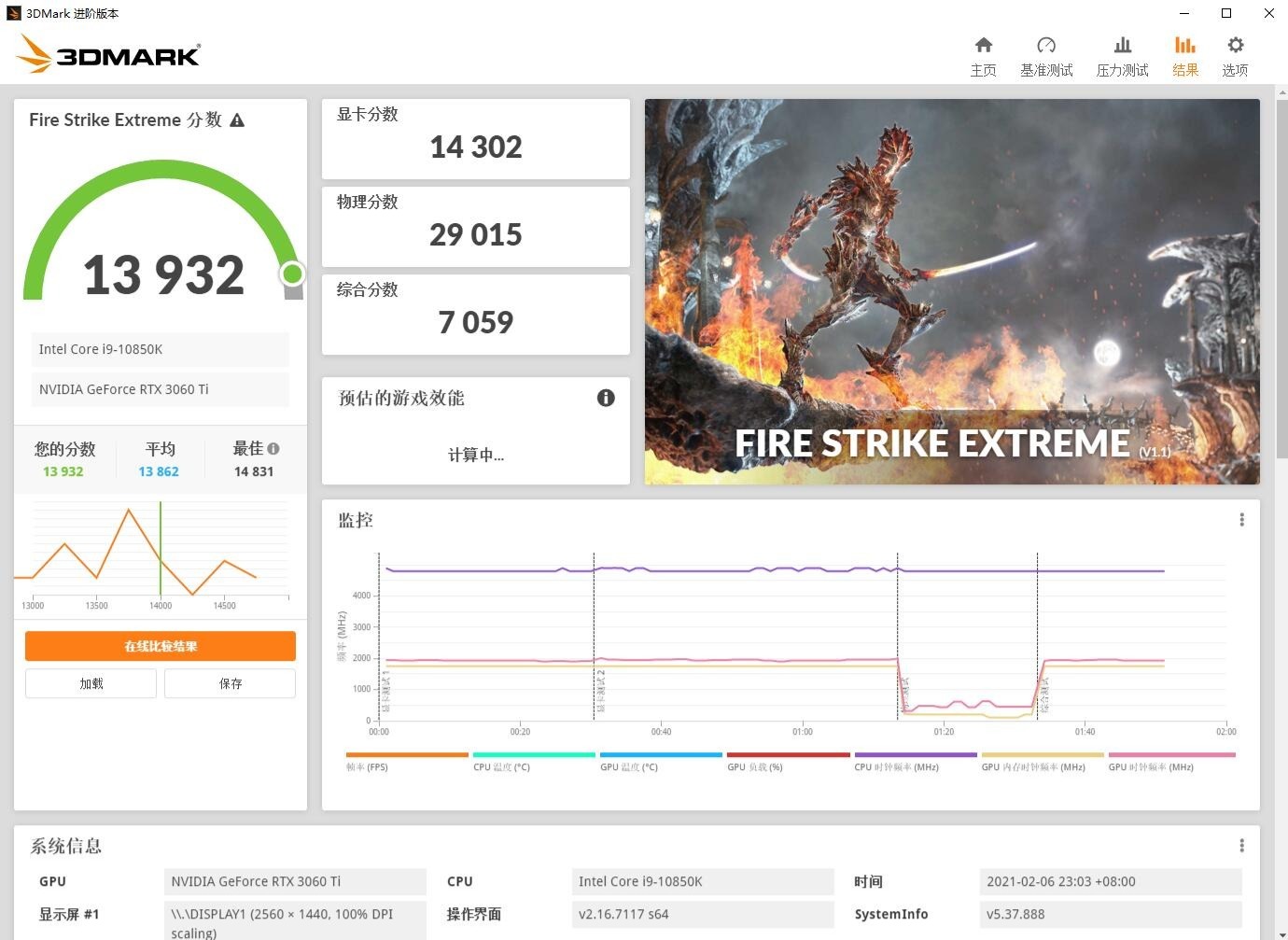

▼简单跑个测试，3Dmark的FSE模式，显卡单独得分14302。

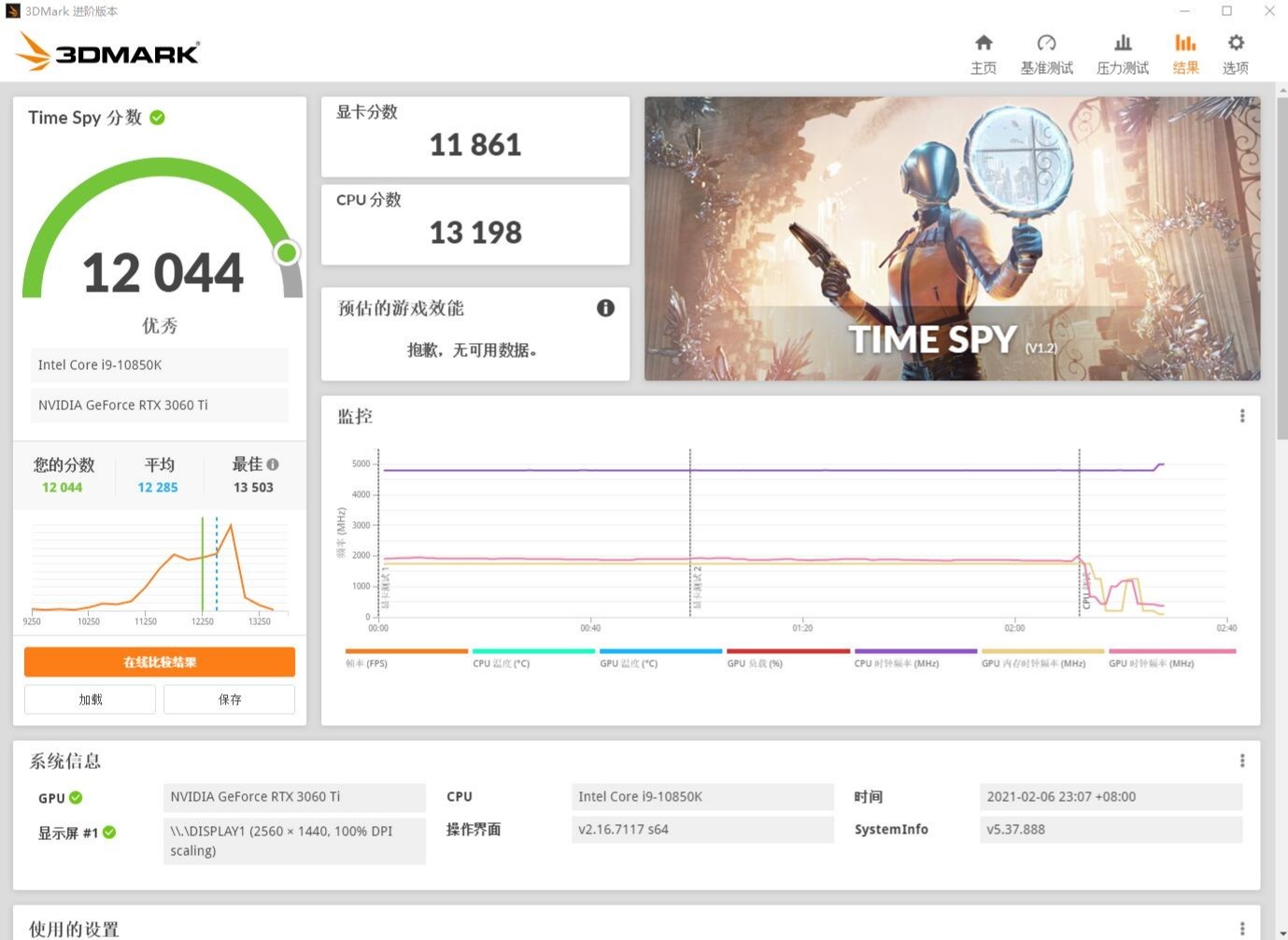

▼3Dmark的TS模式测试，显卡单独得分11861，整体表现不错。

2、供电测试

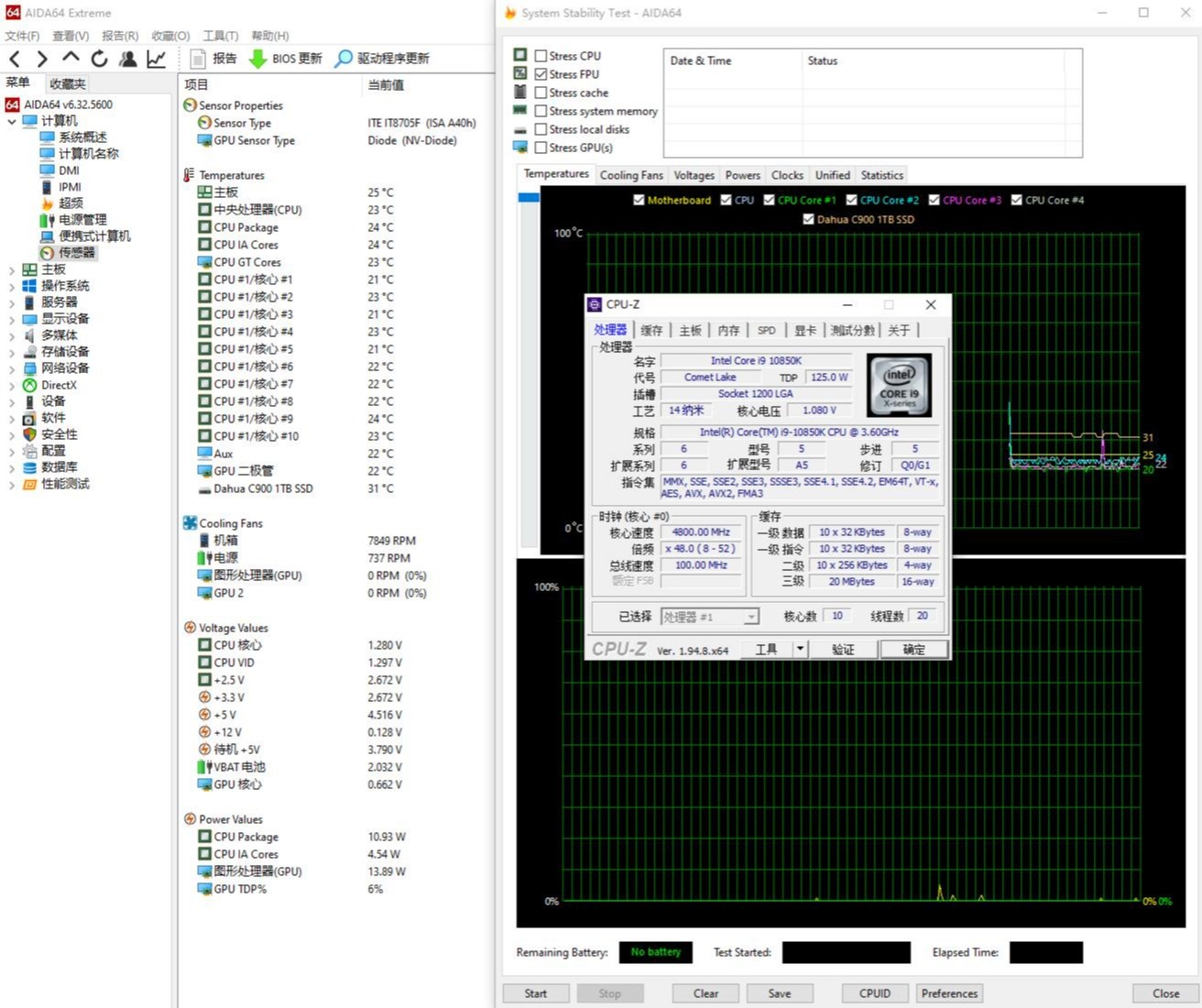

▼接下来测试下主板的供电，日常待机，处理器功耗10W左右，温度23℃，室温18℃左右。

▼主板的供电散热部分的温度24.6℃，摸上去是凉的。

▼简单跑个CPU-Z的压力测试，处理器功耗140W左右，温度64℃。

▼主板的供电散热部分温度在28.5℃，依然很低。

▼单烤FPU测试，处理器的功耗在180W左右，处理器温度71℃。

▼主板的供电散热部分温度34.3℃，依然不高。

▼最后将10850K拉到全核心5.1，电压自动，默认单烤FPU，处理器功耗在300W左右。

▼主板的供电散热部分温度仅有44.6℃，非常低，可以看到技嘉的这个第二代直触式热管设计的效果还是非常棒的，整体的散热效率提升了不少，供电部分的温度非常低。

3、额外测试

▼技嘉的这块Z590 VISION G主板的特色就是其拥有四个M2插槽，其中三个直连CPU。最上面那个M2插槽是真的直连CPU，下面的两个M2插槽是通过拆分主PCIe插槽的PCIe通道来的，最大支持PCIe4.0 x 4。我们知道，在PCIe4.0的情况下，即使是X8，其带宽也可以轻松满足各种高端显卡的数据传输需求，但在PCIe3.0的情况下，是不是会对性能有所影响呢？蘑菇这里就将这块板子的M2插槽插满，再测试下看看。

▼插满固态之后，显卡的带宽降为了PCIe3.0 x 8。

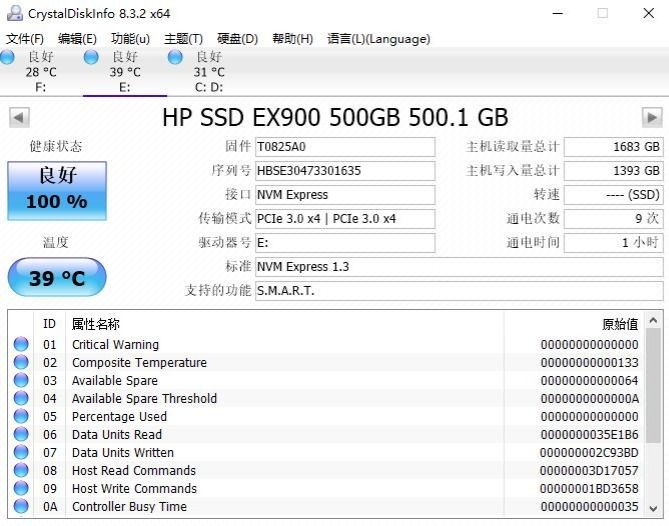

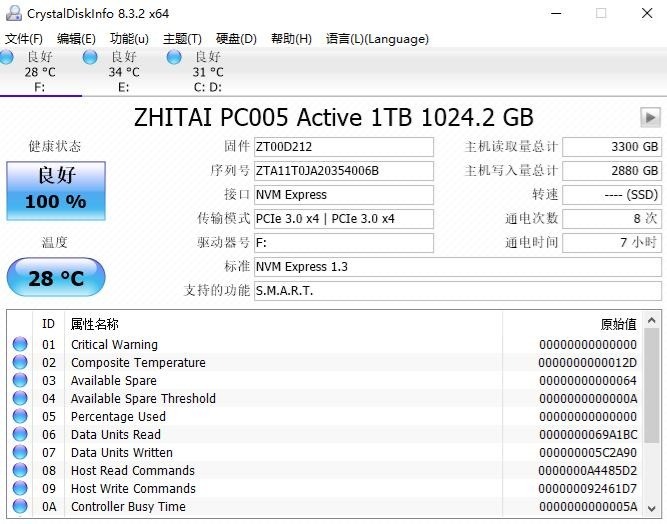

▼插到M2插槽上的固态全部都是PCIe 3.0 x4，稳稳的，没问题。

▼接着跑一下3Dmark的FSE和TS模式，整体得分和之前基本一致，略有几分的浮动。可以说明，PCIe3.0 x 16和PCIe3.0 x 8的变化，对于显卡性能的影响很小，或许在更高分辨率的情况下，会有一点可见的变化。

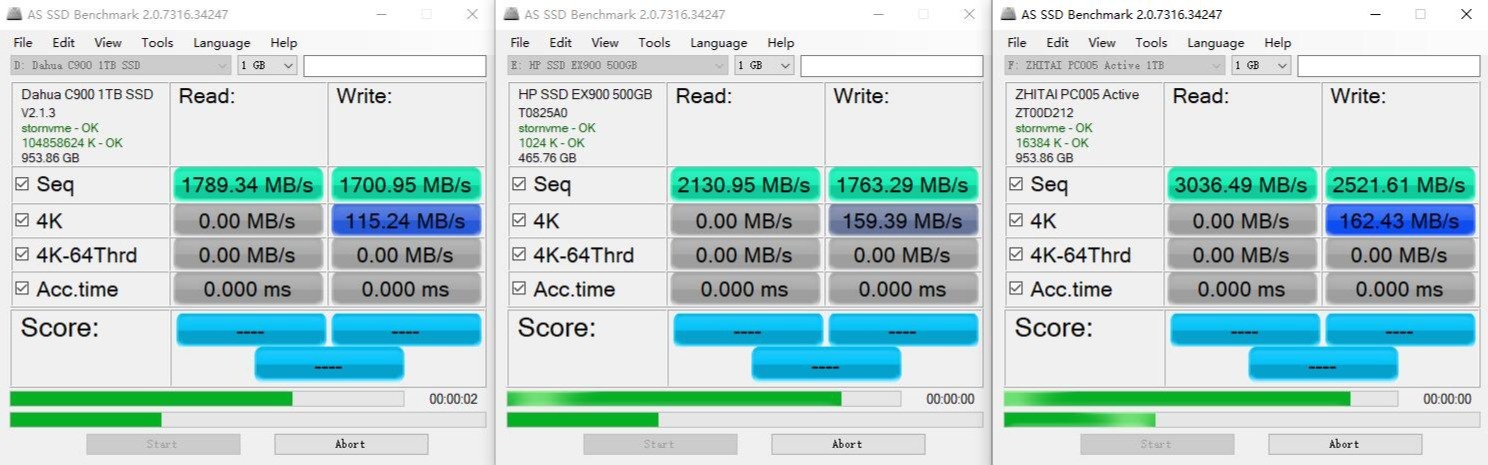

▼接着测试固态，所有的固态一同跑测试，每个固态都可以跑到相应的最大速度，没有影响。

▼整体的得分和之前差不多，没啥区别。

4、BIOS介绍

▼技嘉这块雪鹰Z590主板的BIOS也很有意思，白色主题的，和那些傻黑的BIOS界面完全不同。进入BIOS之后，首先是简易模式，在这里可以轻松的查看硬件信息，打开XMP，设置启动选项，调节风扇转速等等。

▼除了简单模式之外，还有进阶模式，这里的选项就专业的多了。第一页是最常用功能页，技嘉将常用的一些超频设置、特殊选项都放到了这里，可以快速设置。如果有需要的话，这个页面也是可以个性化定制的。

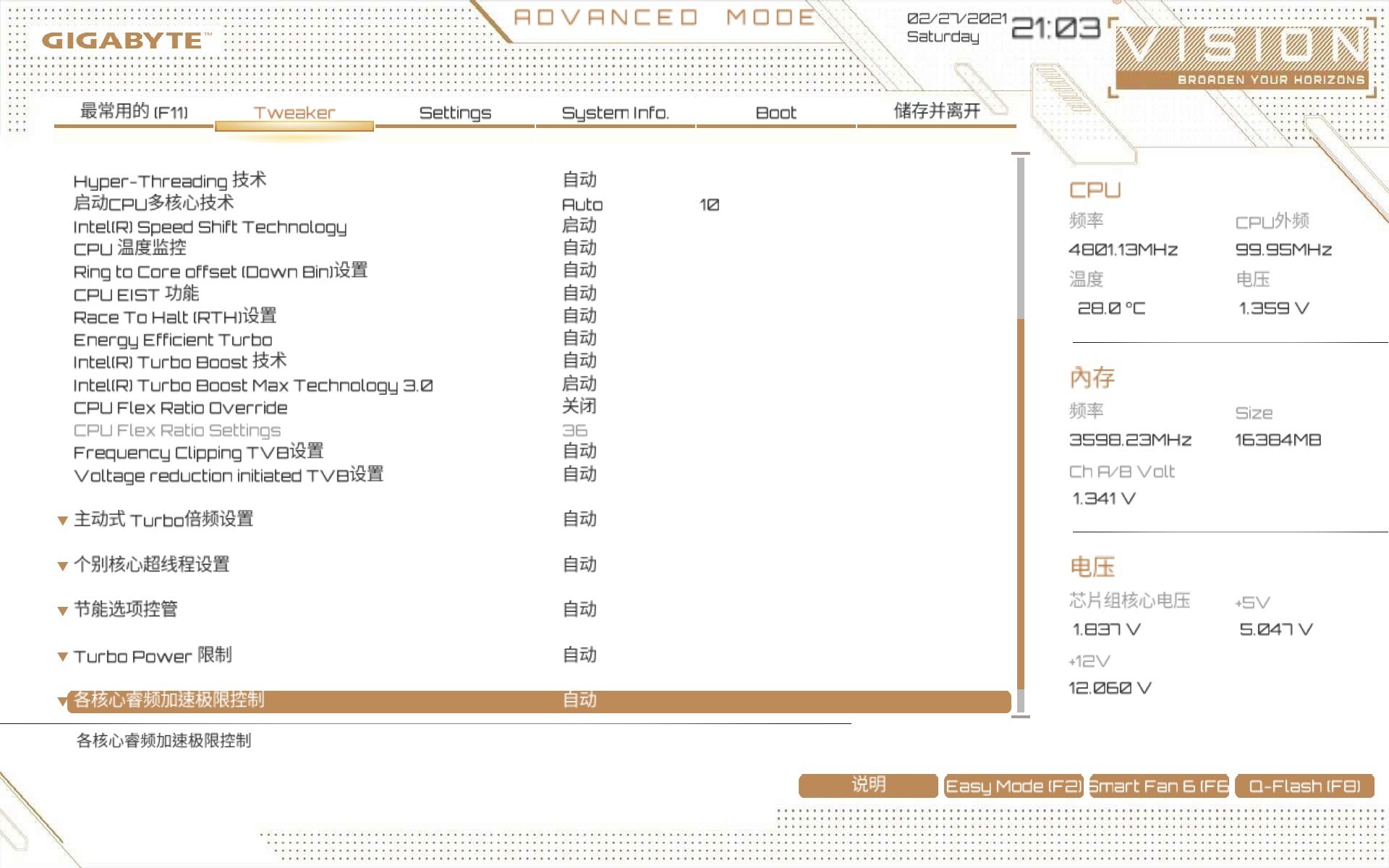

▼接着是“Tweaker”界面，这里有着丰富的设置选项，并且这些选项并不是简单的罗列，而是分为CPU、内存、电压三个大类分类放置。直接列出来的，都是一些常用的设置，常用设置下面还有进阶设置，里面有更加全面的设置选项。

▼在更加全面的设置选项的最下面，技嘉专门针对相同选项进行了汇总、整理，例如节能选项控管，关闭这个，就可以关闭处理器所有的相关节能选项，日常超频的时候会非常的方便，从这些BIOS的细节可以看出，技嘉是下了功夫的。

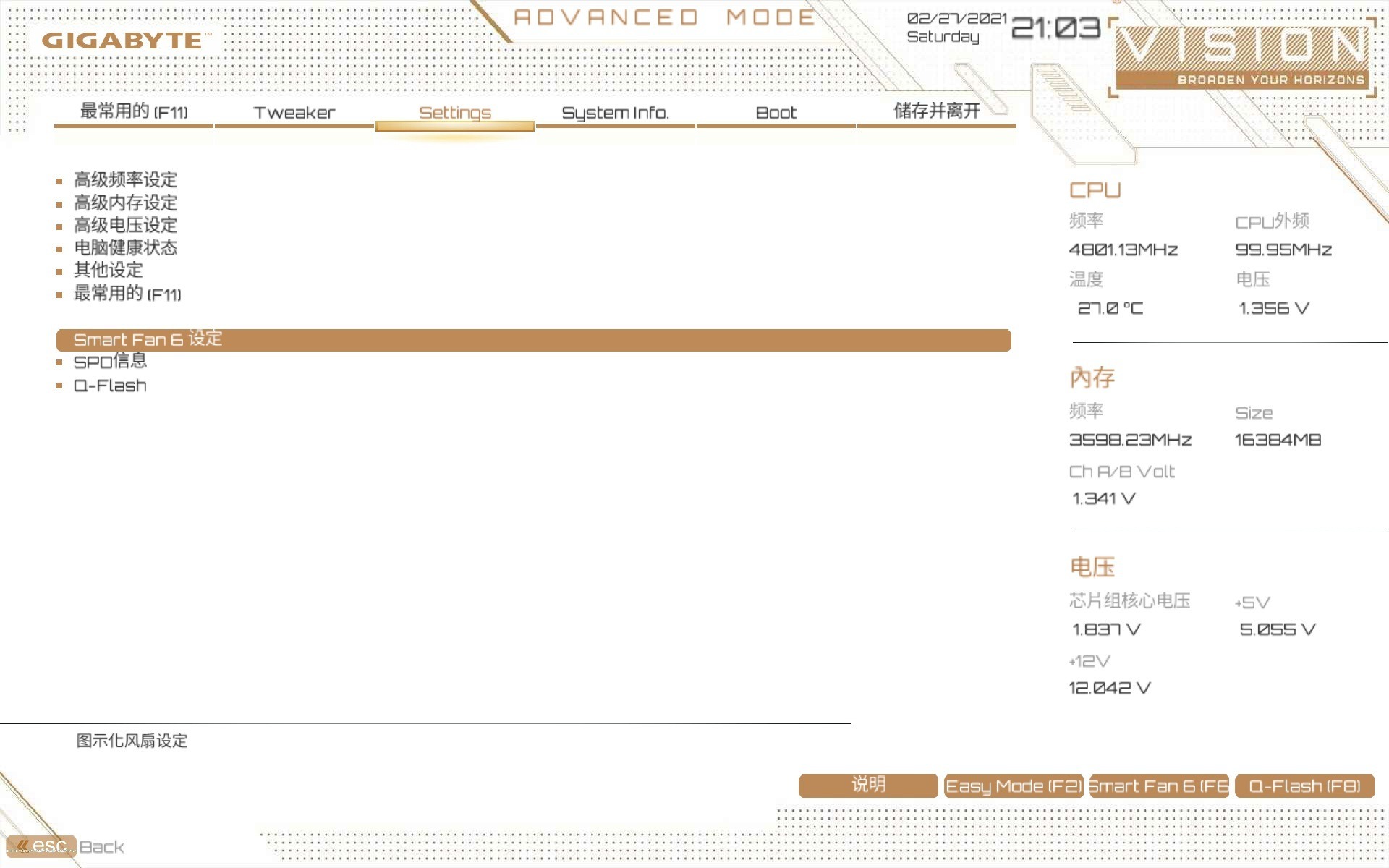

▼接着就是设置页面，这里面的Smark Fan6和Q-Flash是蘑菇比较喜欢的功能。

▼Smart Fan6就是管理风扇的，在这里可以简单的设置全局静音、标准、降温、满速等风扇模式，也可以根据个人的需要定制风扇运行曲线，获得一个散热和静音的完美统一的效果。

七、总结

技嘉的这块Z590 VISION G主板还是非常不错的，可以看到技嘉针对这个视界系列主板有非常多的优化，主要在接口和拓展性上，相比普通的主板是要强上不少的。其次在散热方面，大面积的金属散热件的使用，保证供电、南桥、M2固态的运行温度的稳定。

硬件的用料方面，供电部分用料是很足的，10+2+1相60A的DrMos还是非常给力的。其次在一些拓展接口上，均可以看到大量的主控、桥接芯片。另外针对不同接口的不同供电需求，技嘉专门使用了不同的供电芯片，满足不同的需求。最让蘑菇感到惊讶的是，这块板子搭载了两个Type-C Gen 2x2接口，最大带宽20Gbps，可以轻松满足各种设备的高带宽需求。

另外在超频方面，蘑菇感觉技嘉这块板子的电压还是非常稳定的。非常简单的设置，蘑菇就可以将手里这颗体质很不好的10850K拉到全核5.1稳定，不错。

不过，唯一让蘑菇不太开心的是，主板空焊了一个Wifi M2插槽，如果能配上就更好了，方便以后拓展，不同再占用PCIe插槽了。

谢谢大家！
