一、前言

XFX讯景这张卡已经用了差不多4年了，这里想要让其焕发第二春，再次投入使用，就需要进行清灰，另外看看有没有啥能加强散热的地方，散热做好了，显卡才能运行的稳定

既然要清理散热，那么就顺便看看当年A卡的做工和用料如何

二、讯景RX470 4G黑狼版显卡 外观

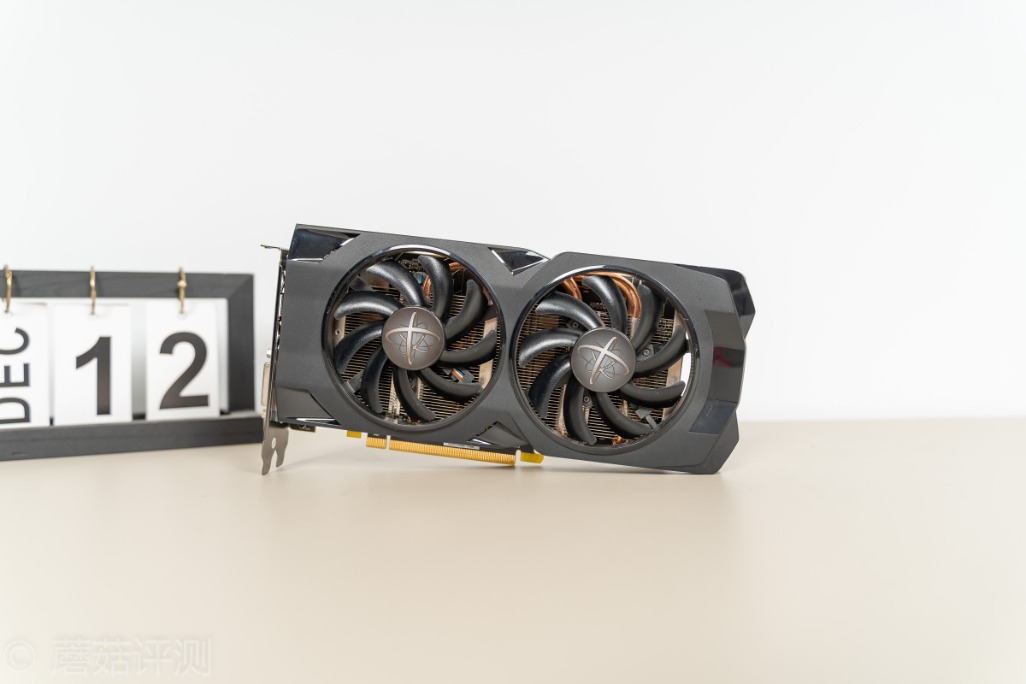

▼回忆下XFX这个RX470显卡的外观，正面双风扇，风扇尺寸很大，得有90mm

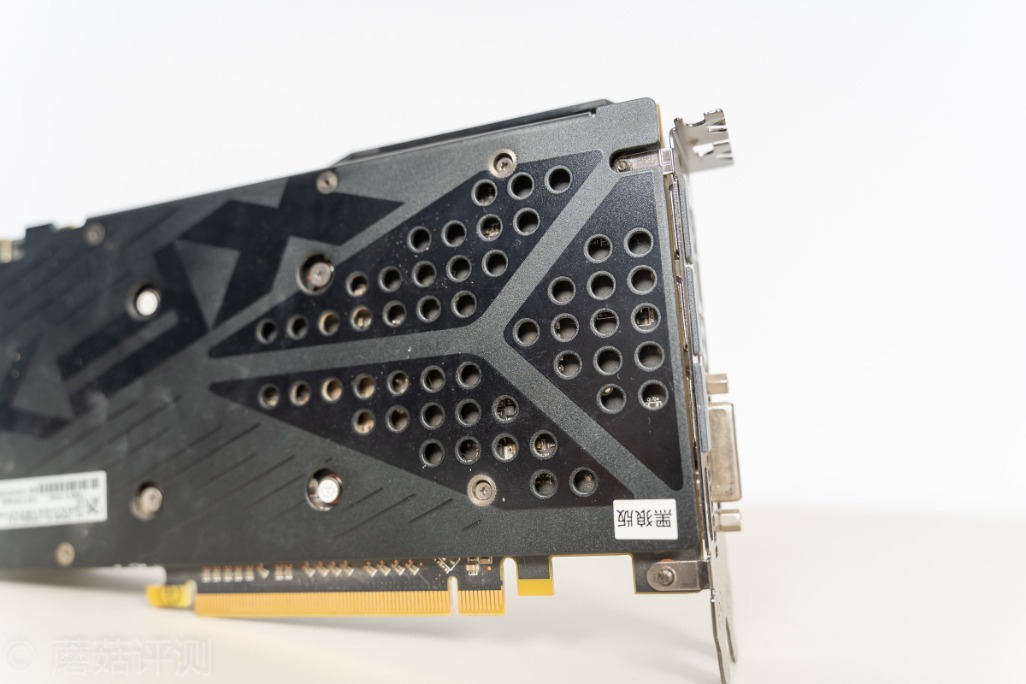

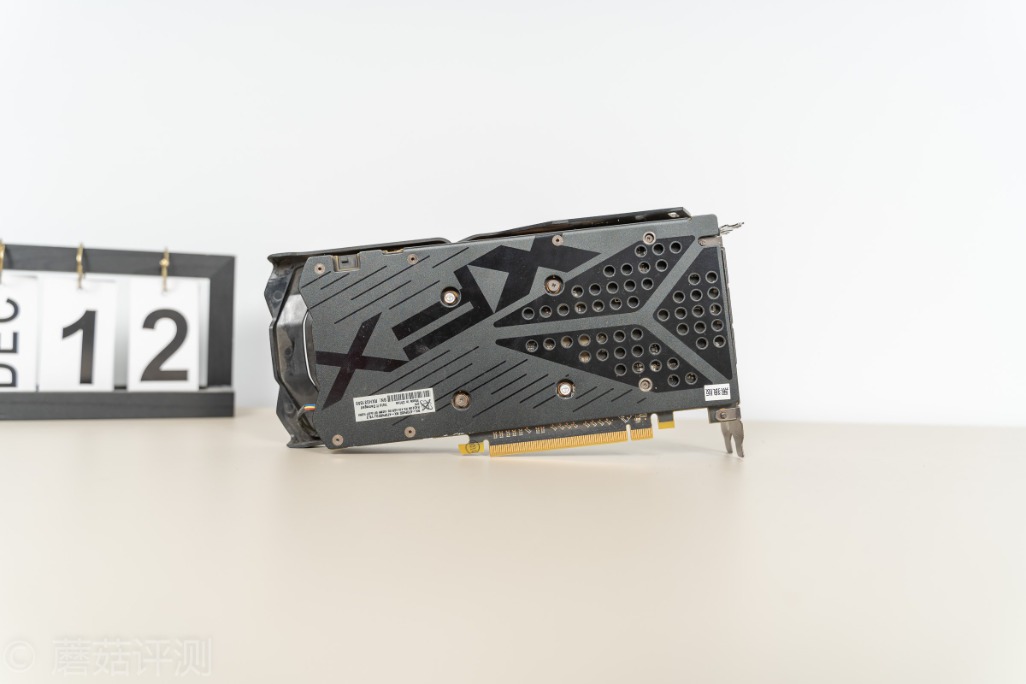

▼显卡背面是漂亮的铝合金背板，上面有漂亮的造型和复杂的表面处理，颜值很高

三、讯景RX470 4G黑狼版显卡 拆解

▼这里观察一下，显卡的核心背面有四颗螺丝，应该是用于固定散热磨具的

▼同时旁边还有两颗螺丝，应该是用于固定供电部分的散热

▼这里将六颗固定螺丝都拆掉，散热模块就能和显卡PCB部分分离

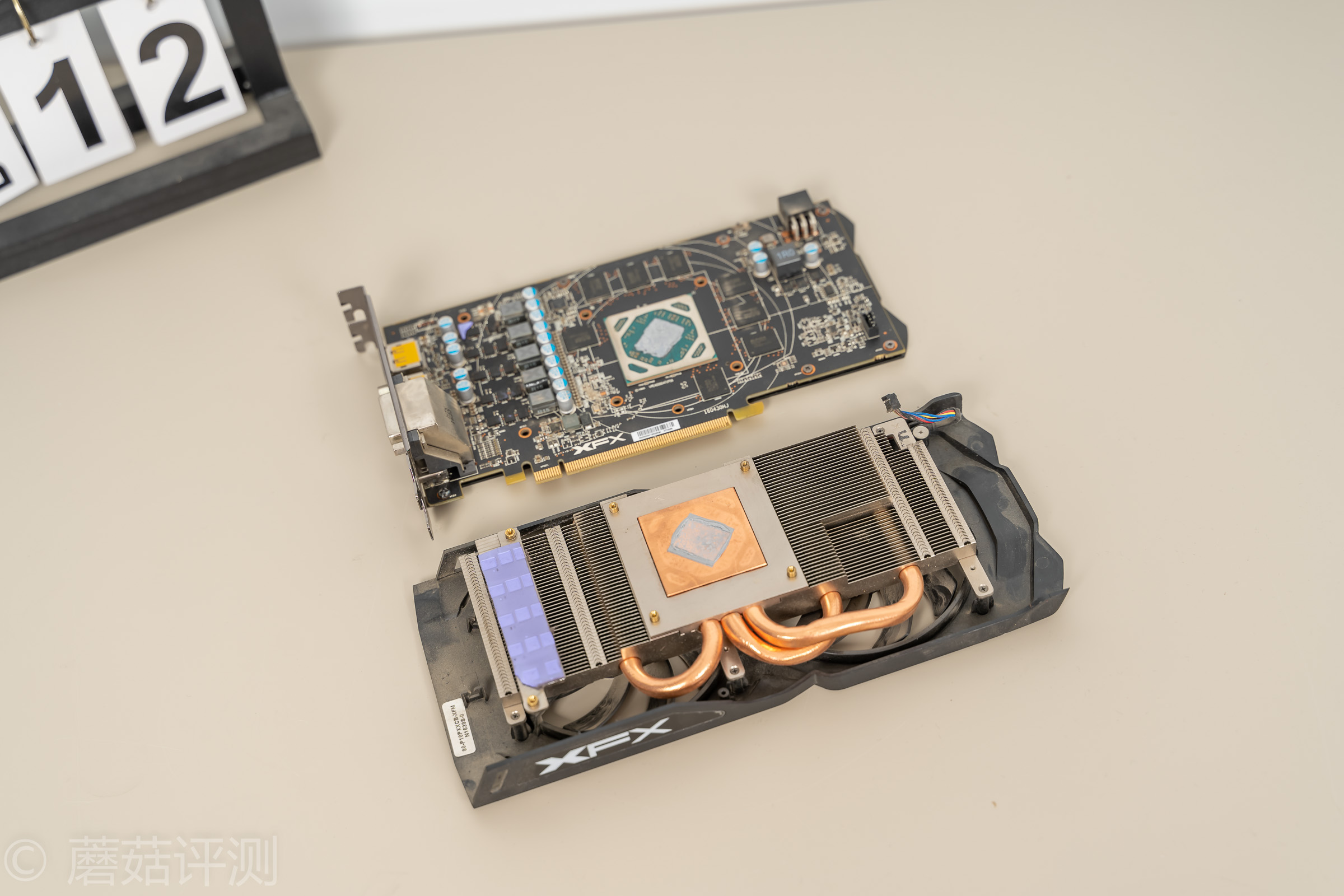

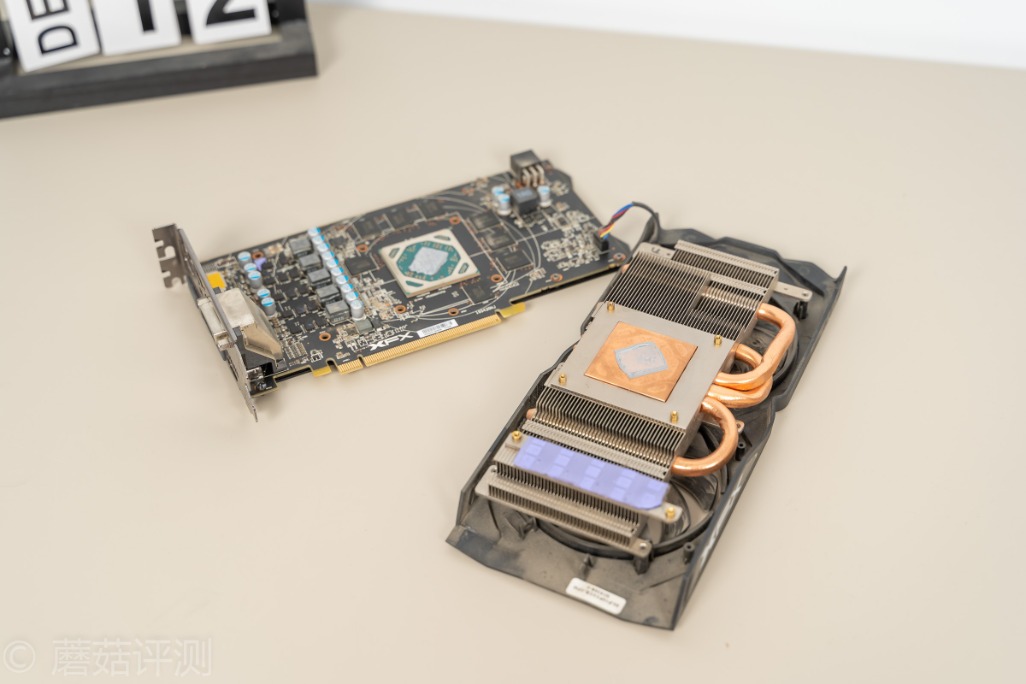

▼断开风扇的供电线，显卡就能完全分成两部分

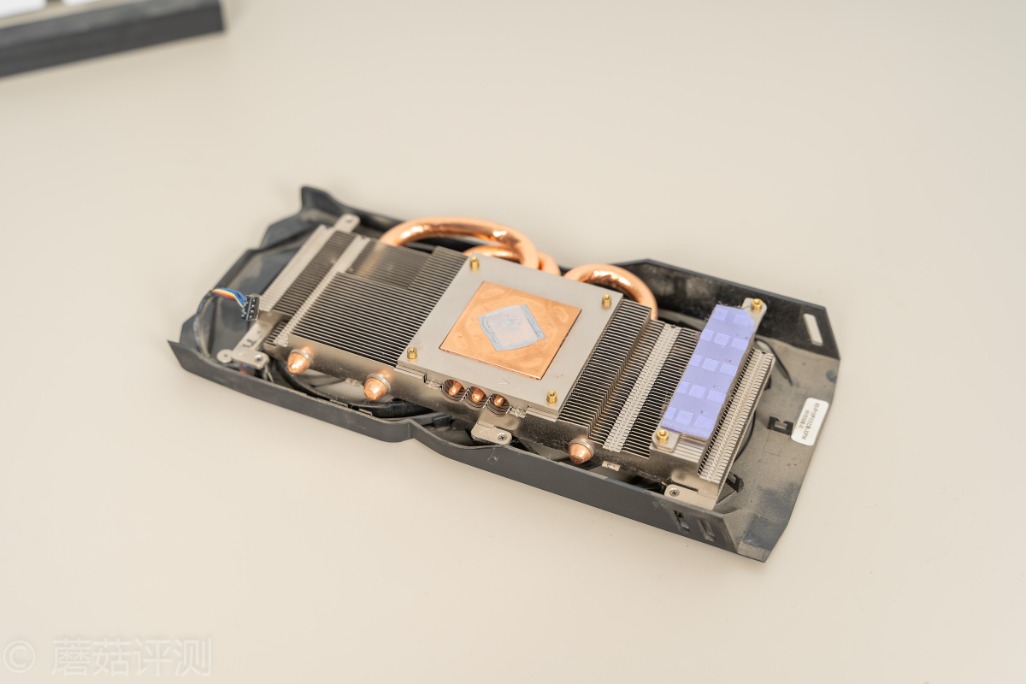

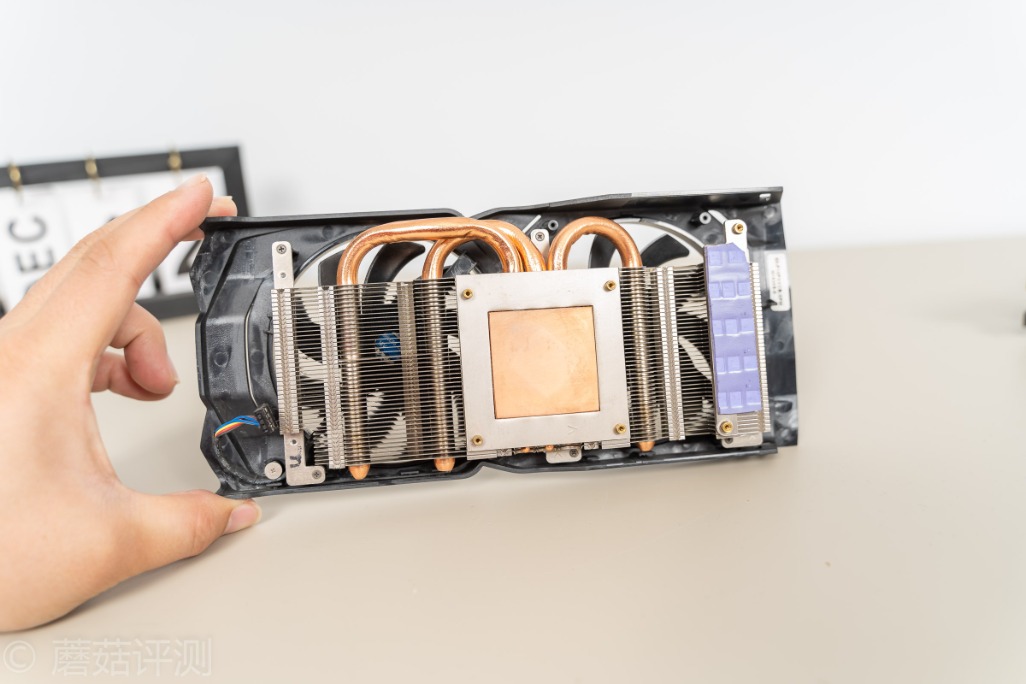

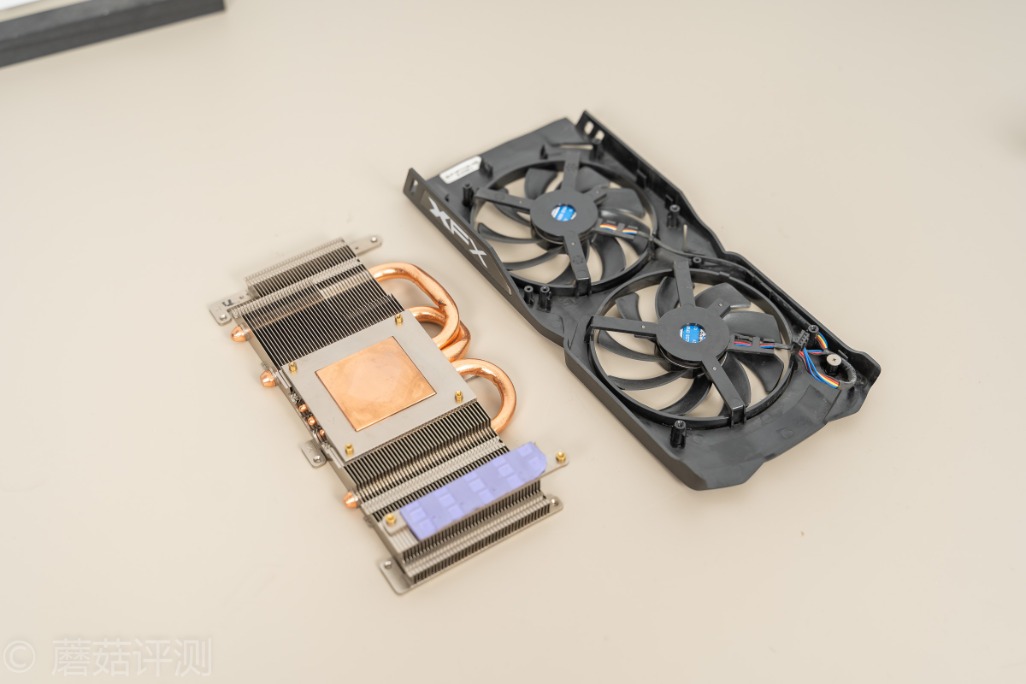

▼我们先来看看显卡的散热磨具部分

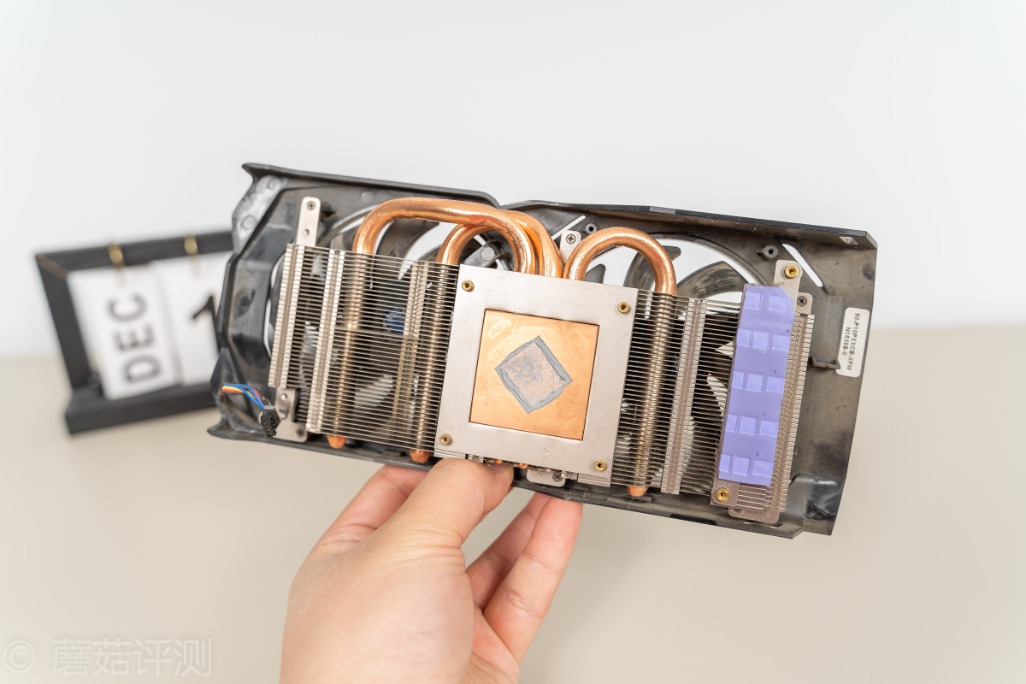

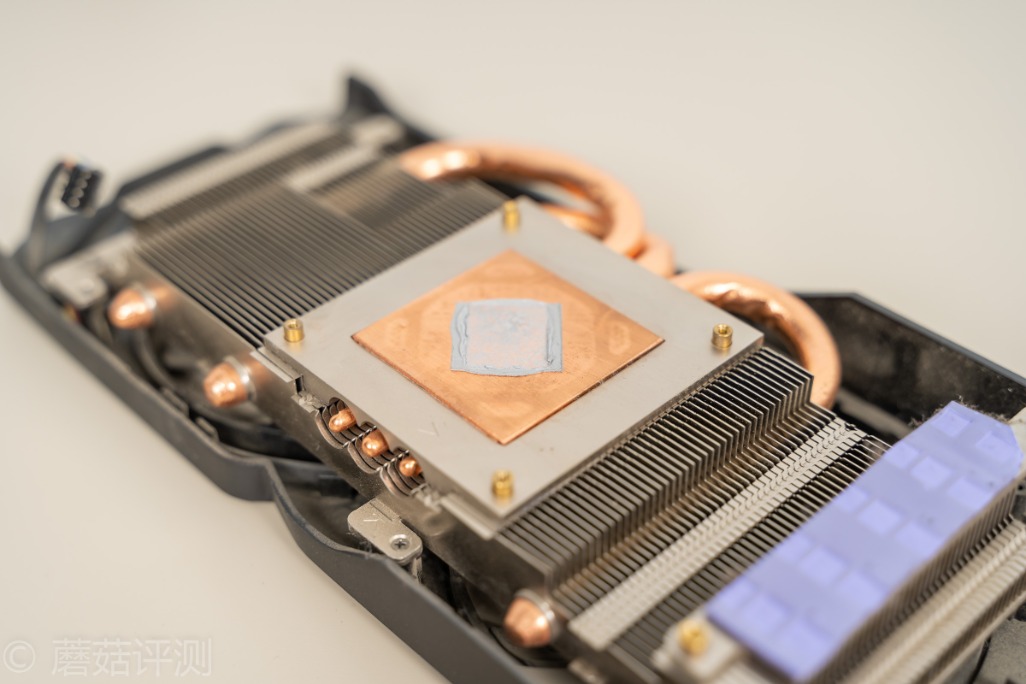

▼和显卡核心接触的部分是铜底

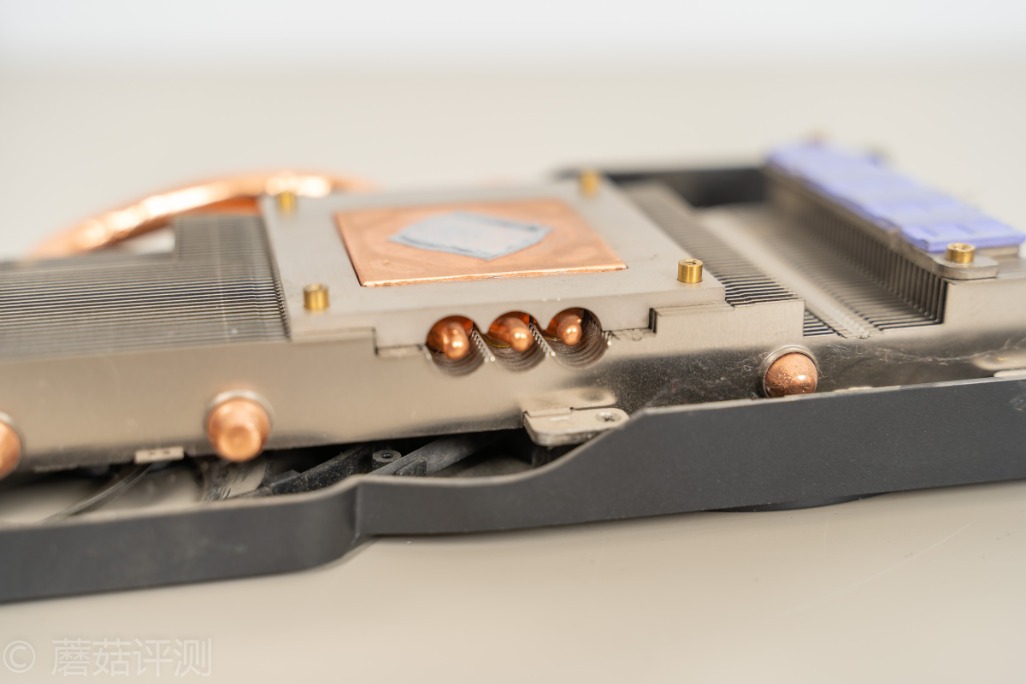

▼铜底的另一侧是三根粗热管，目测直径8mm

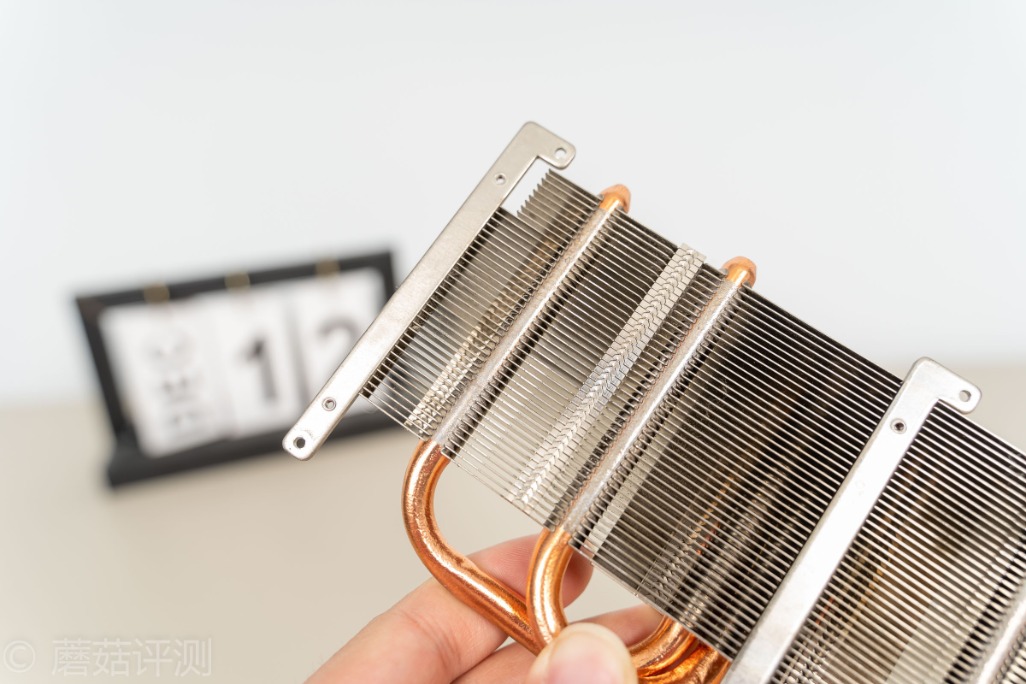

▼热管的另一边是直接接触散热鳍片的

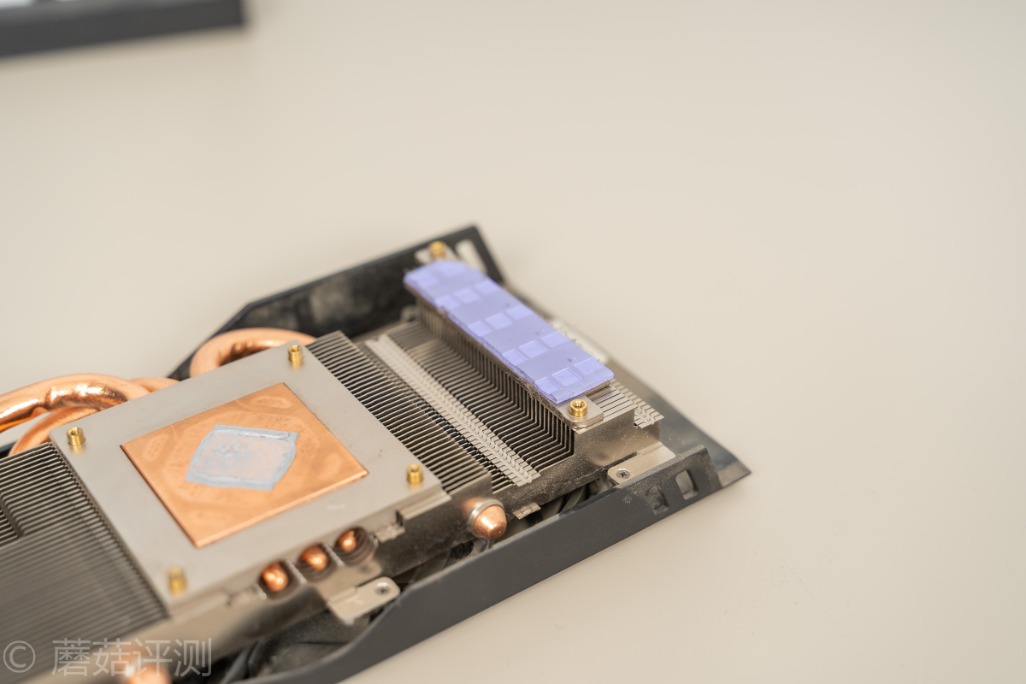

▼供电部分，有导热垫，直接贴到MOS管上，将MOS管上的热量快速传递给散热鳍片

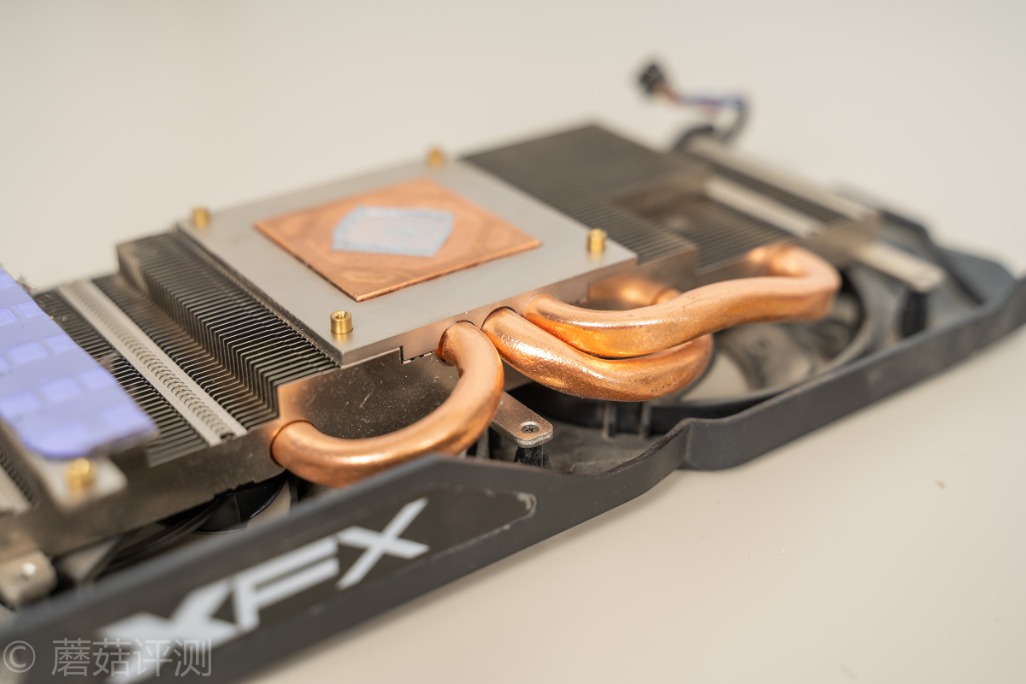

▼三根热管左侧两根，右侧一根，然后通过四颗螺丝固定到风扇罩上

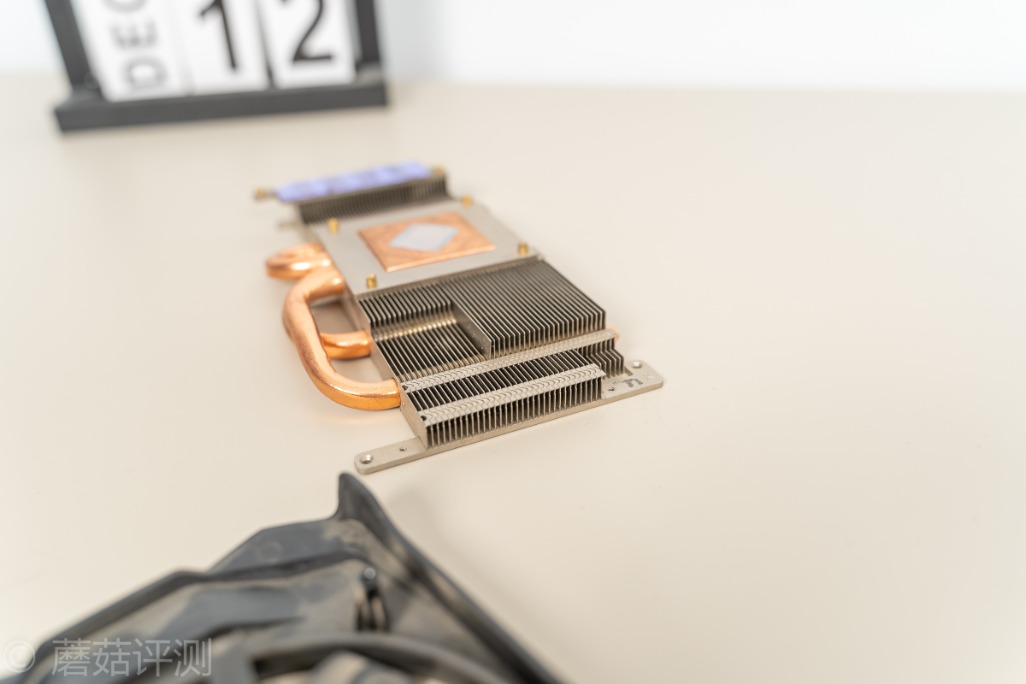

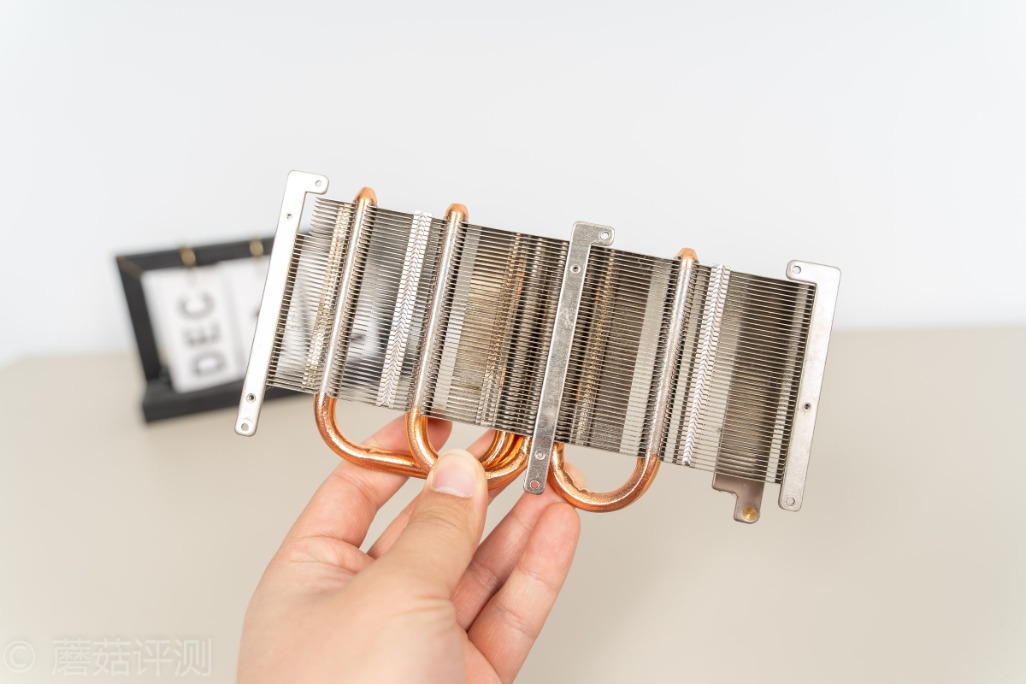

▼散热鳍片，个人感觉散热鳍片还可以朝下多做一些

▼热管和散热鳍片中间使用了回流焊的工艺，银色的部分是焊膏的痕迹

▼显卡散热鳍片上有高低不平的错落设计，在躲开各种元件的同时，尽量让散热鳍片的总面积增大

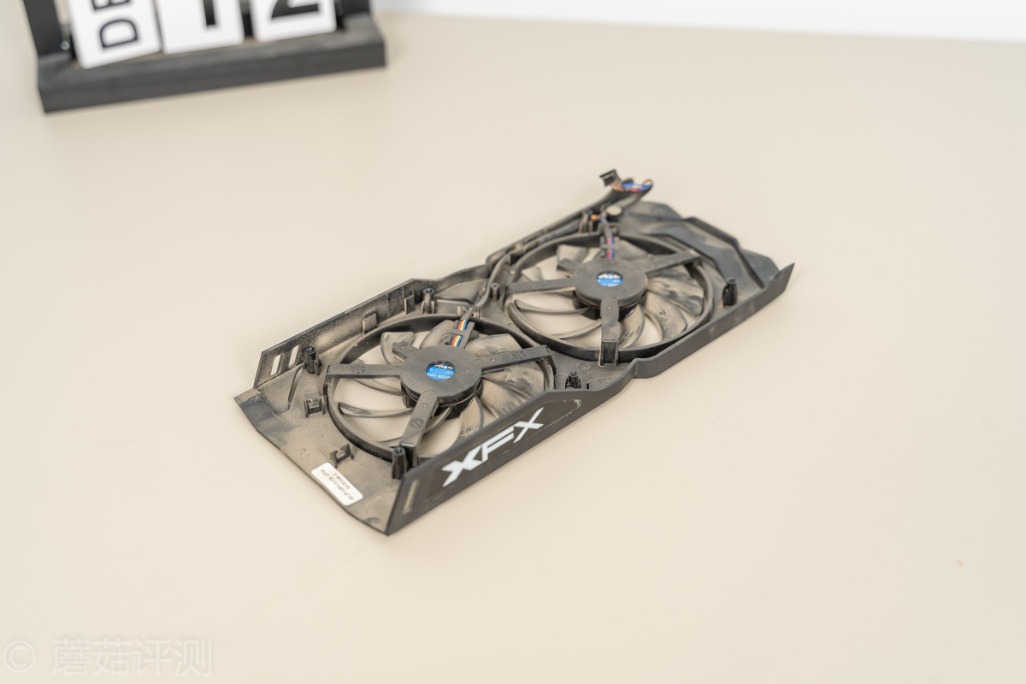

▼拆掉的风扇罩，灰尘还是很多的

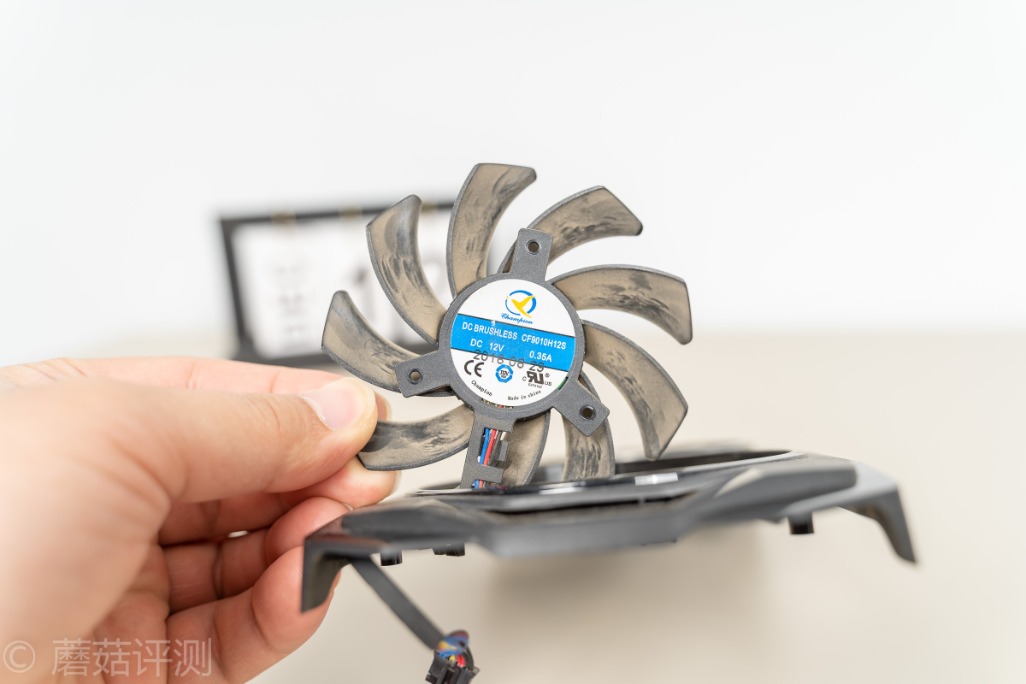

▼Champion出品，额定输入12V 0.35A，风扇的扇叶内部都是灰尘

▼然后简单清理下散热鳍片和风扇罩，将灰尘都清理干净

▼清理干净之后将散热鳍片装回

▼接着来看显卡PCB，上面也是灰尘很多

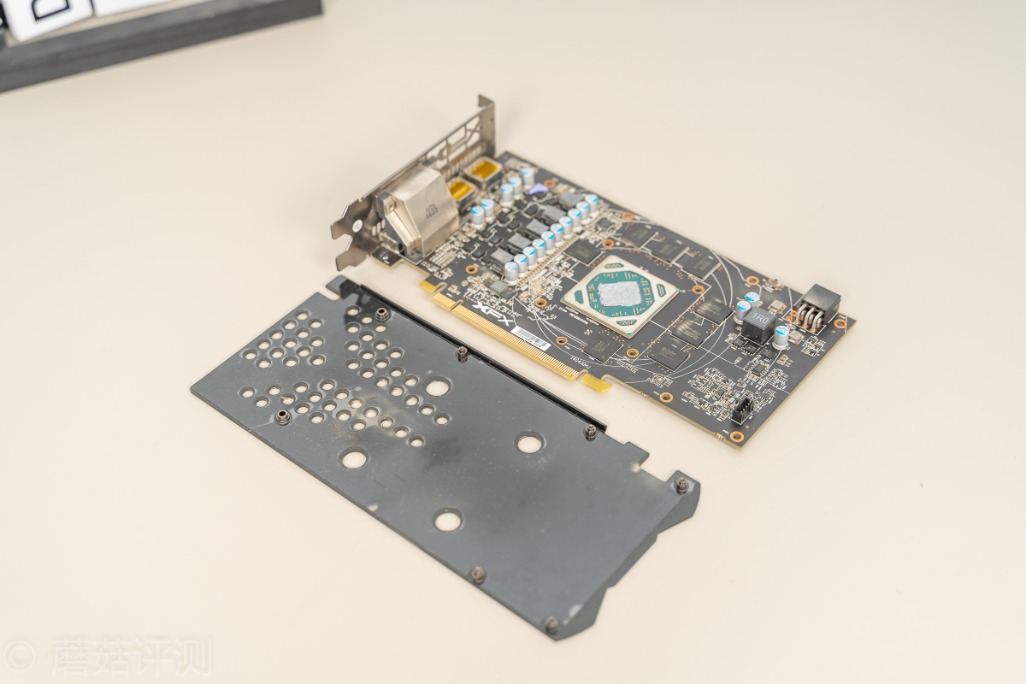

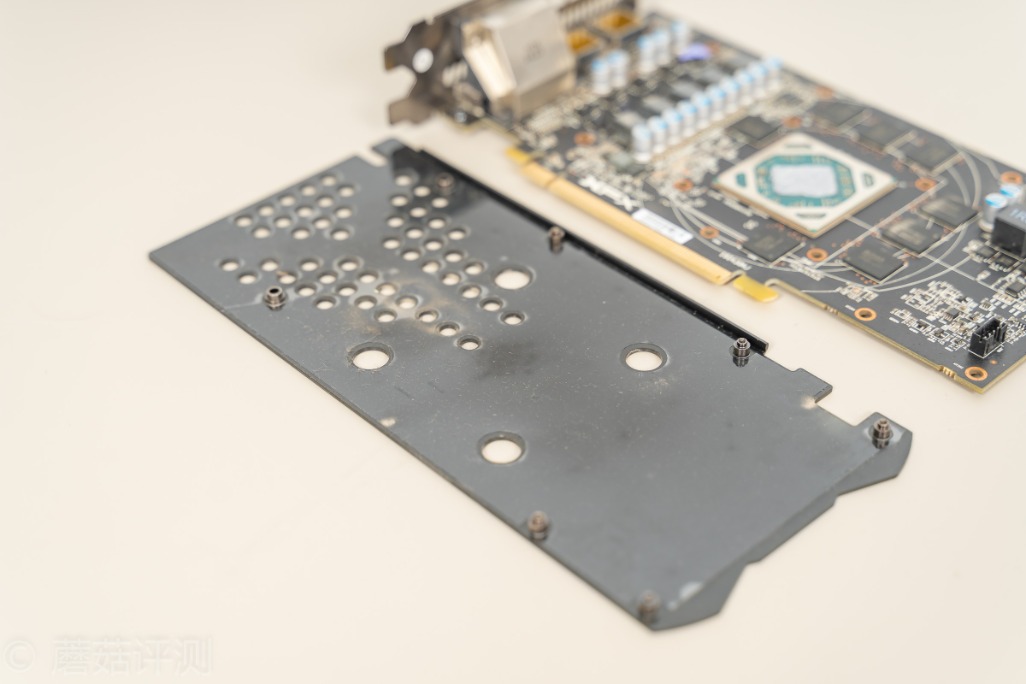

▼拧掉显卡PCB上的几颗螺丝，就可以将显卡的铝合金背板拆掉

▼铝合金背板上还有透明的塑料绝缘片

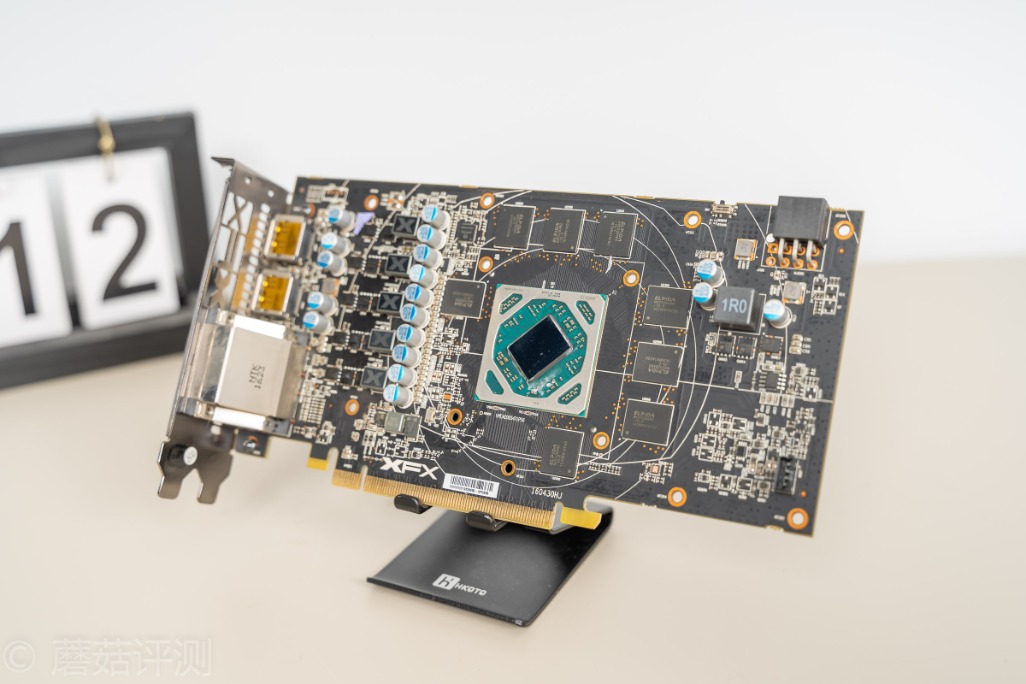

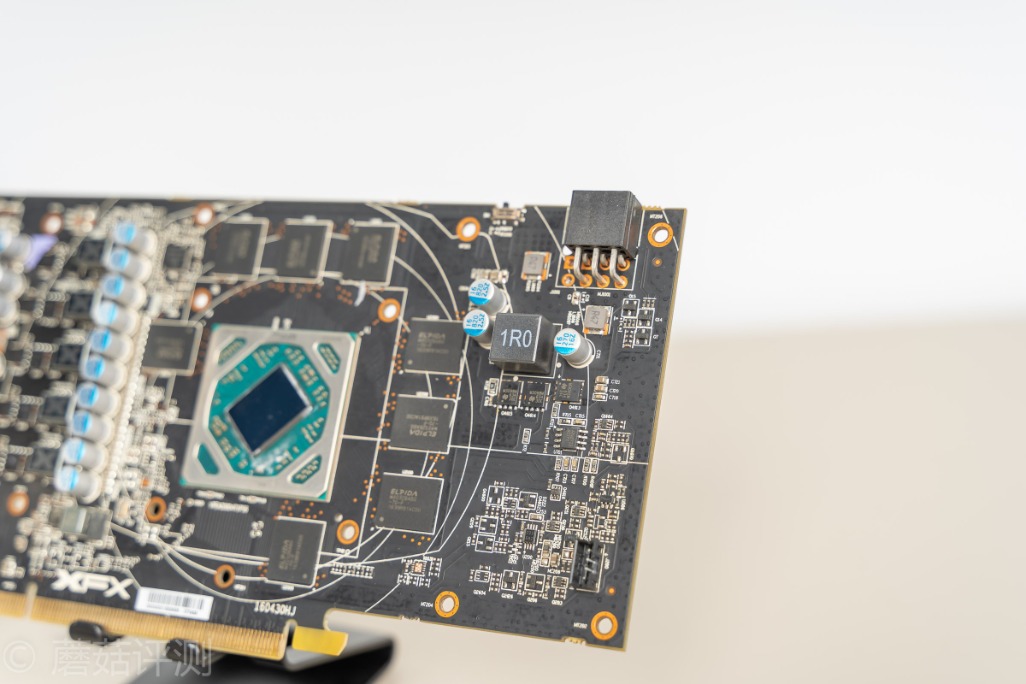

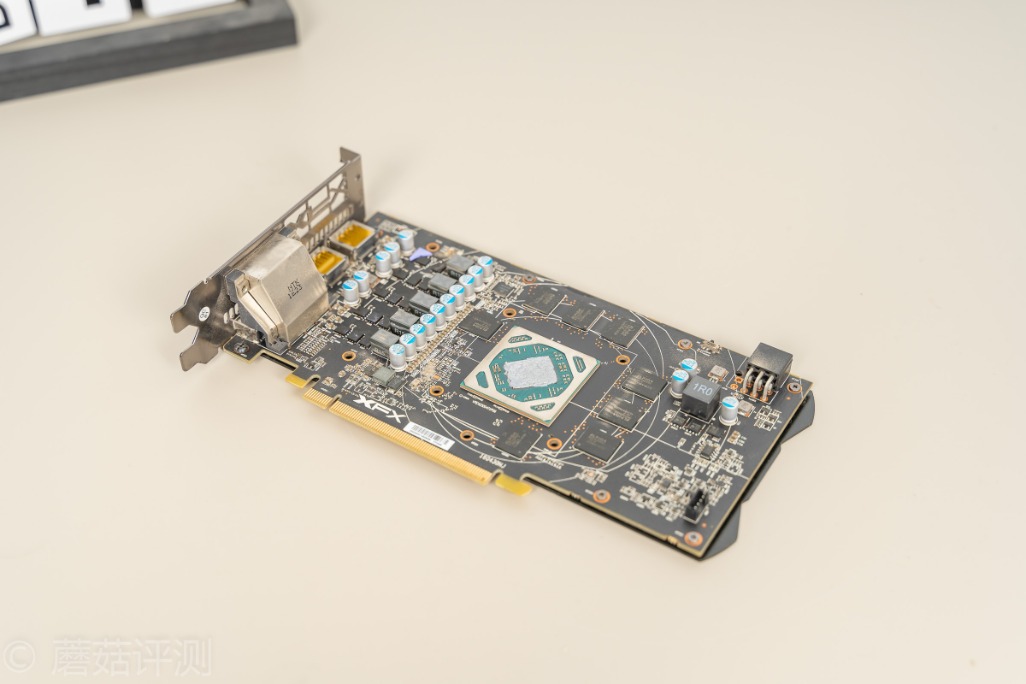

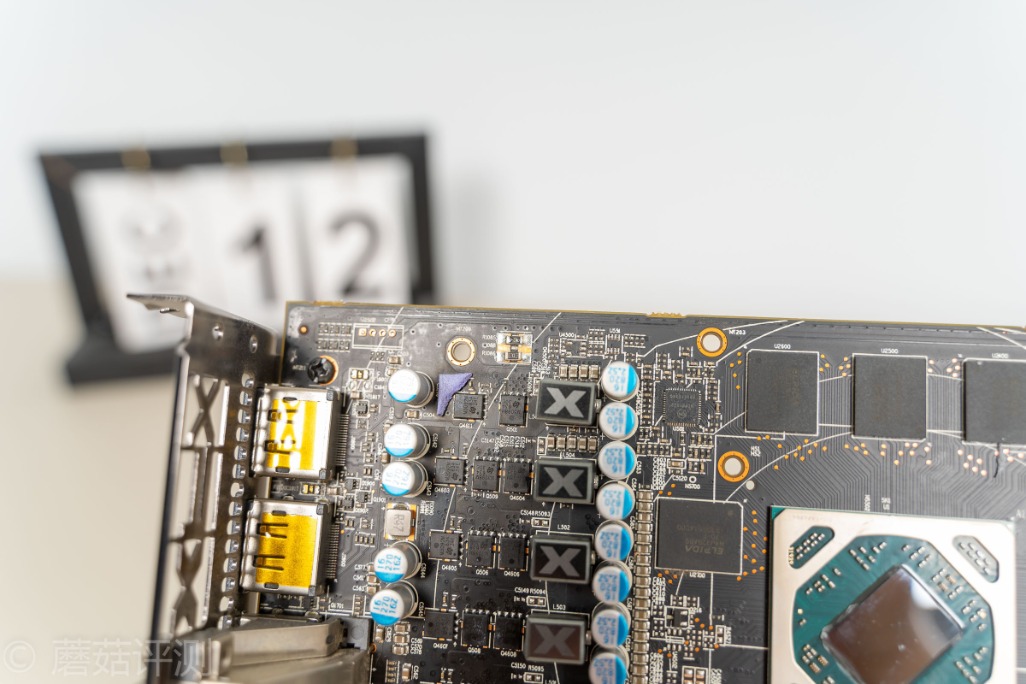

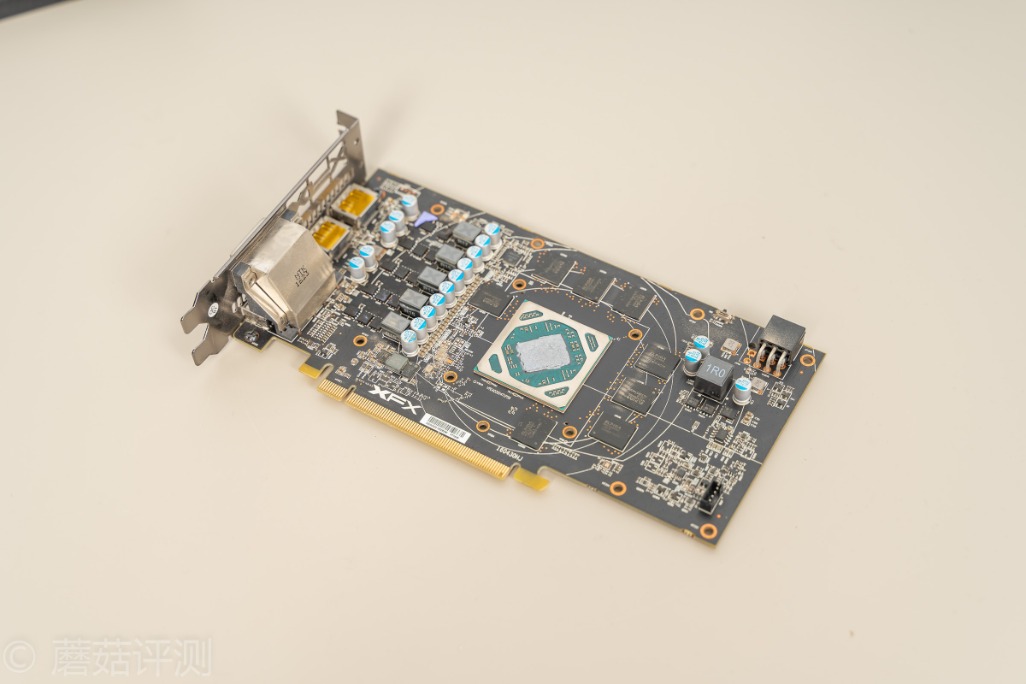

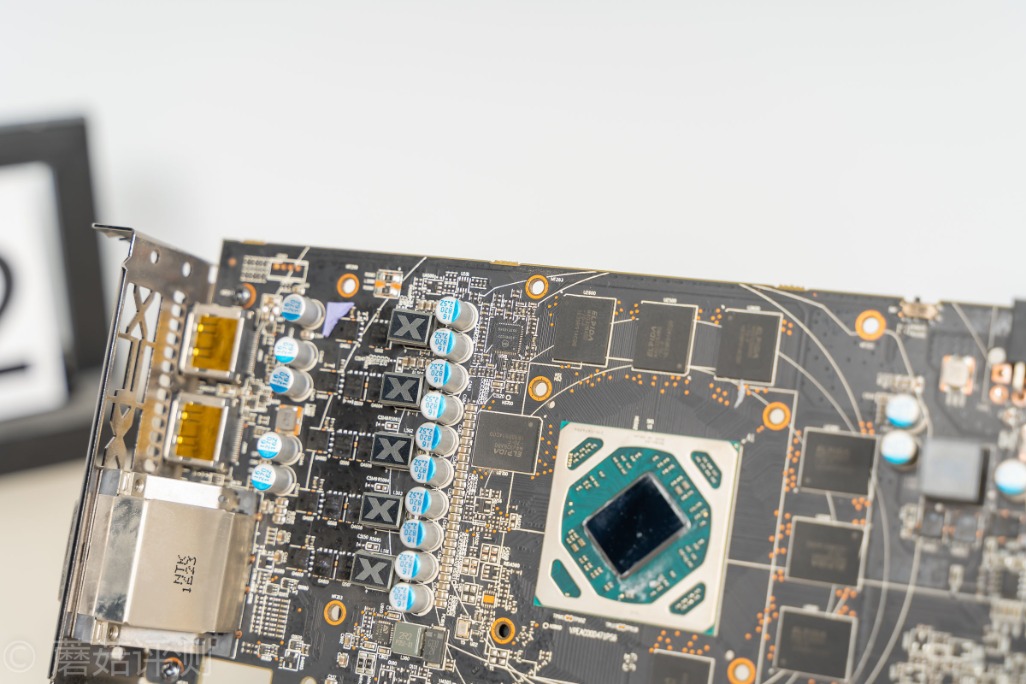

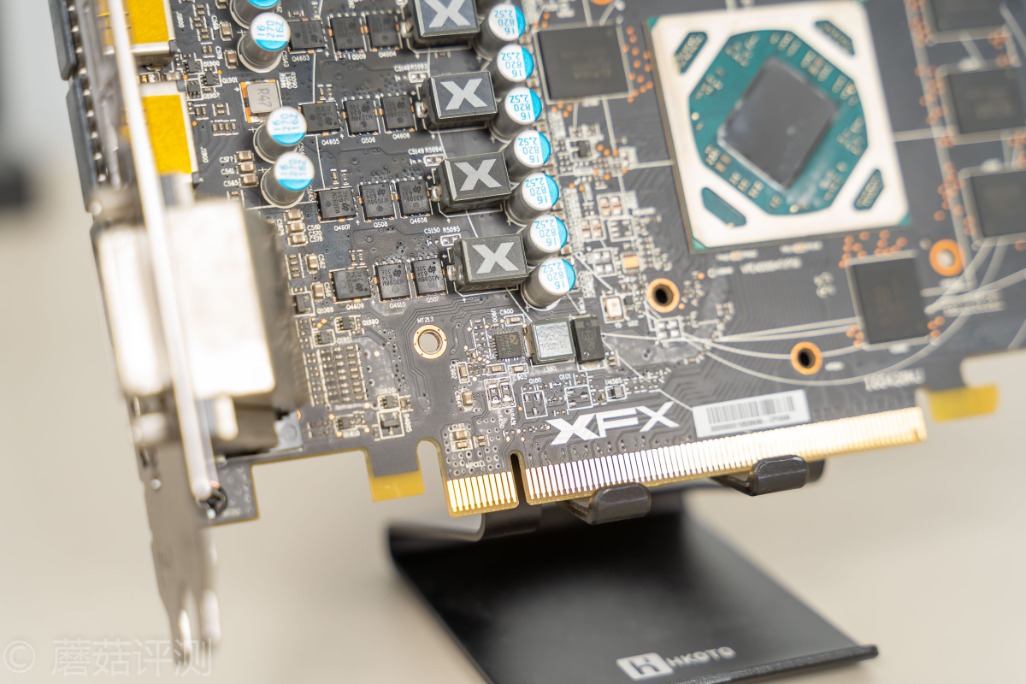

▼看一下显卡PCB，AMD经典的左侧供电的设计

▼PCB中间是显卡核心，外面有一圈金属罩

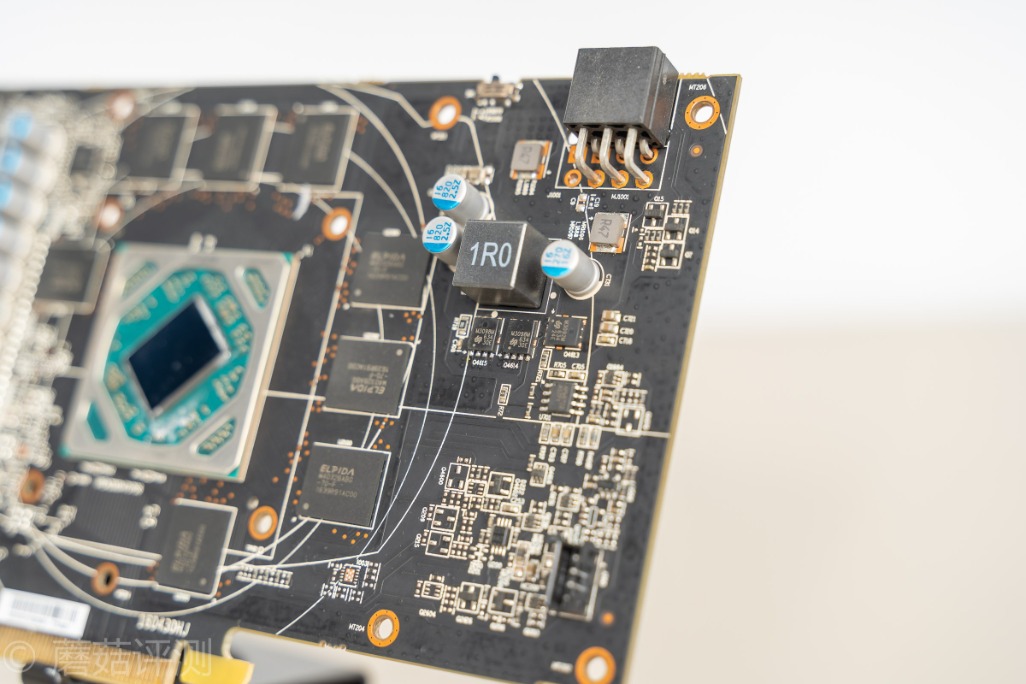

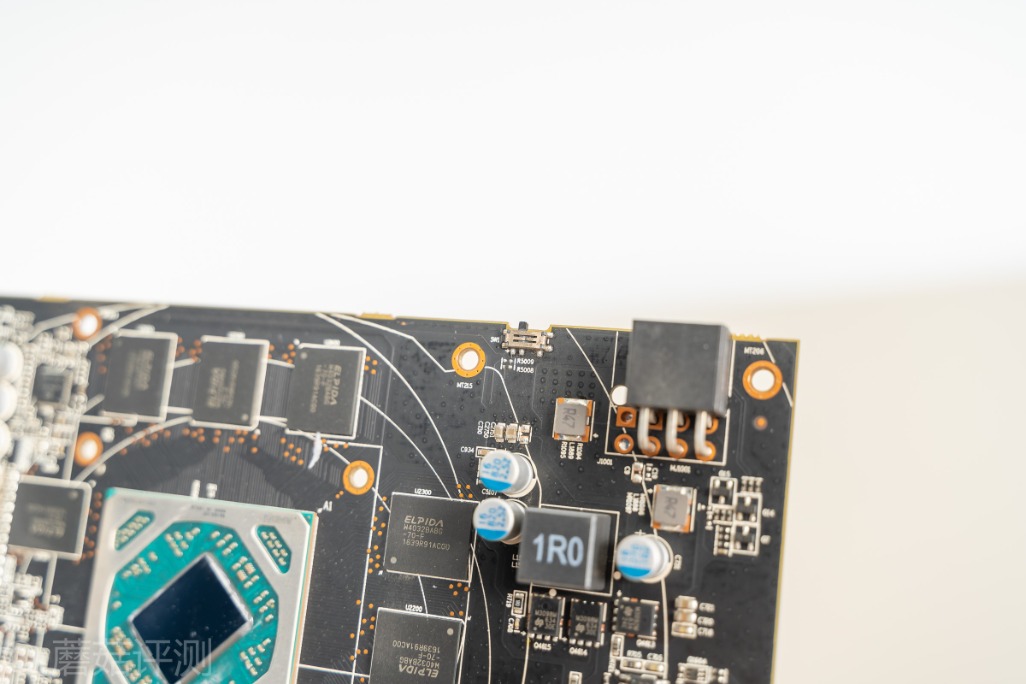

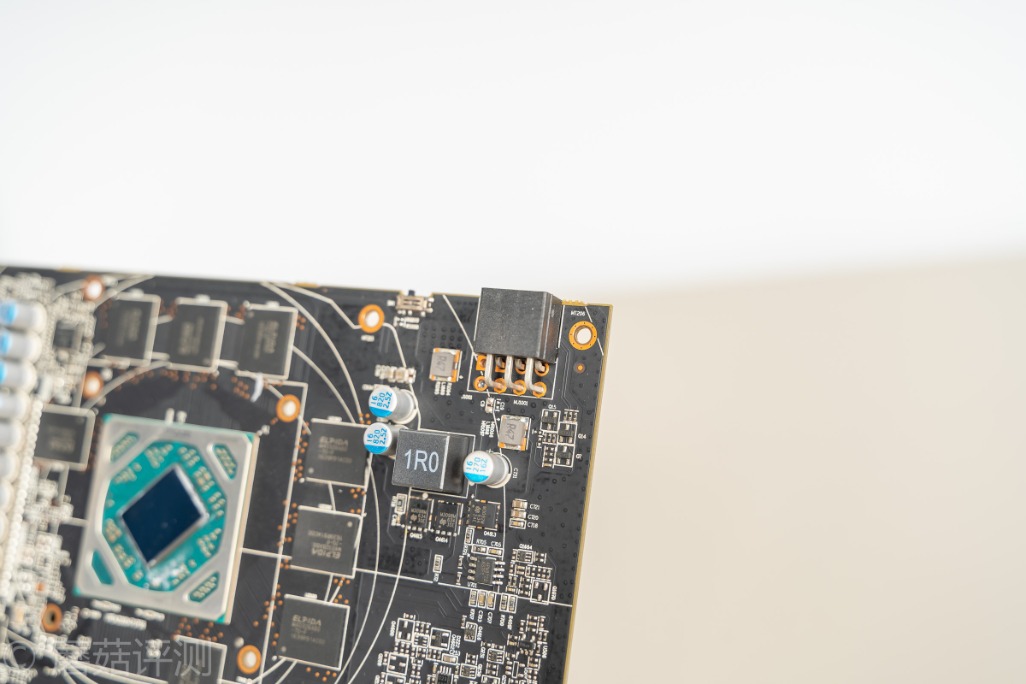

▼辅助供电部分，单6Pin的插座

▼插座旁边还有一个小的两位开关，波动之后可以选择显卡的BIOS

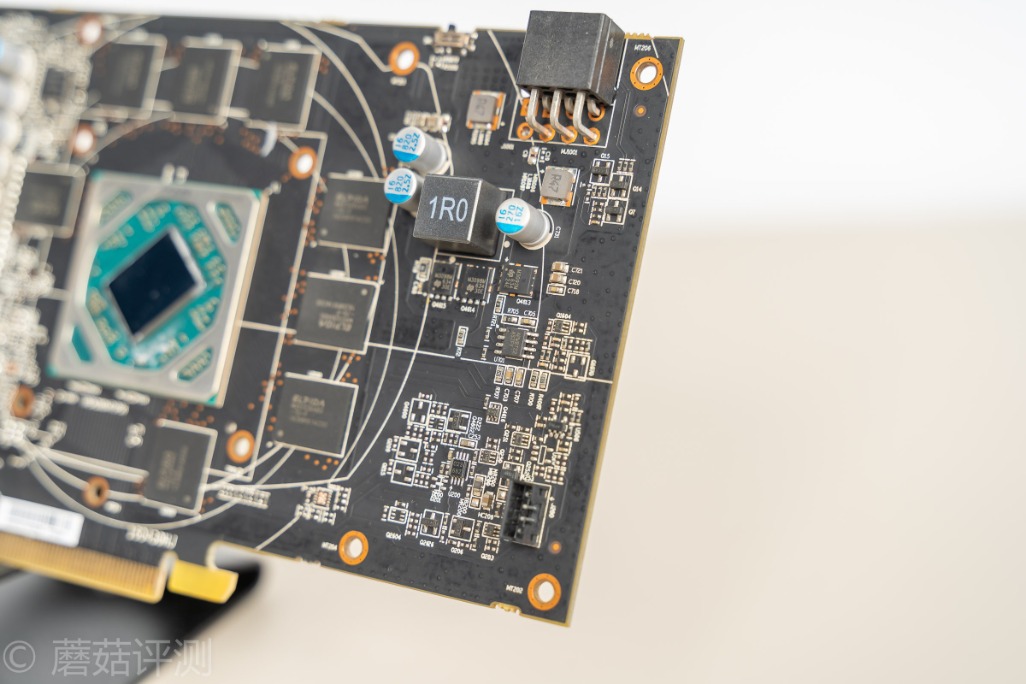

▼辅助供电插座下面有几颗电容和一颗大电感

▼电容电感下面有几颗MOS管，一上两下

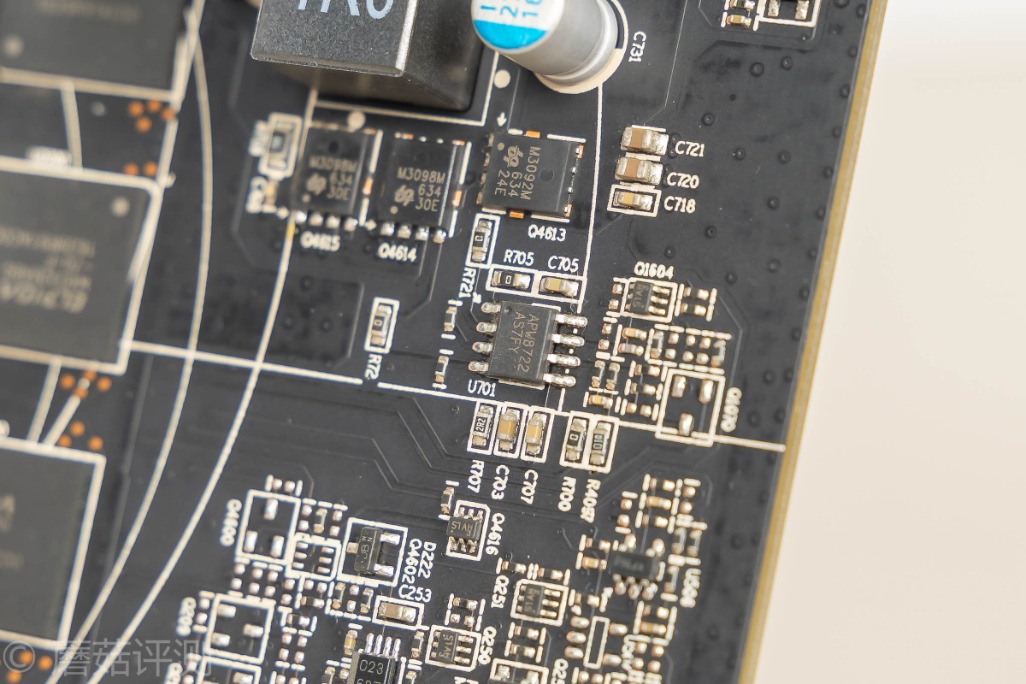

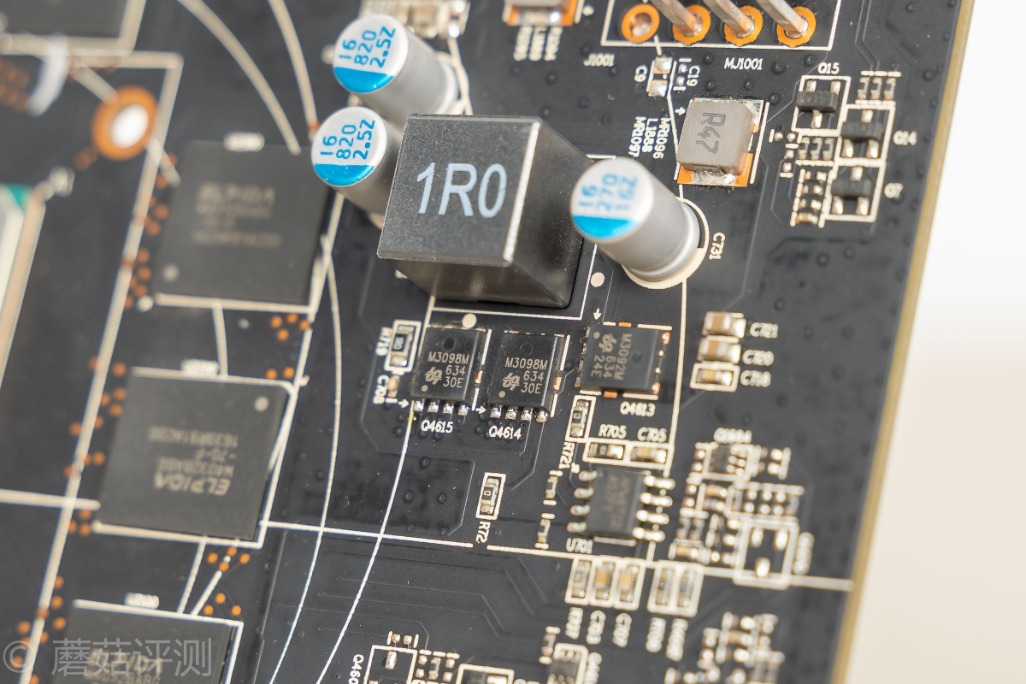

▼上桥M3092M，下桥M3098M，并未查到相关数据，不过这个不是5V供电，就是3.3V供电

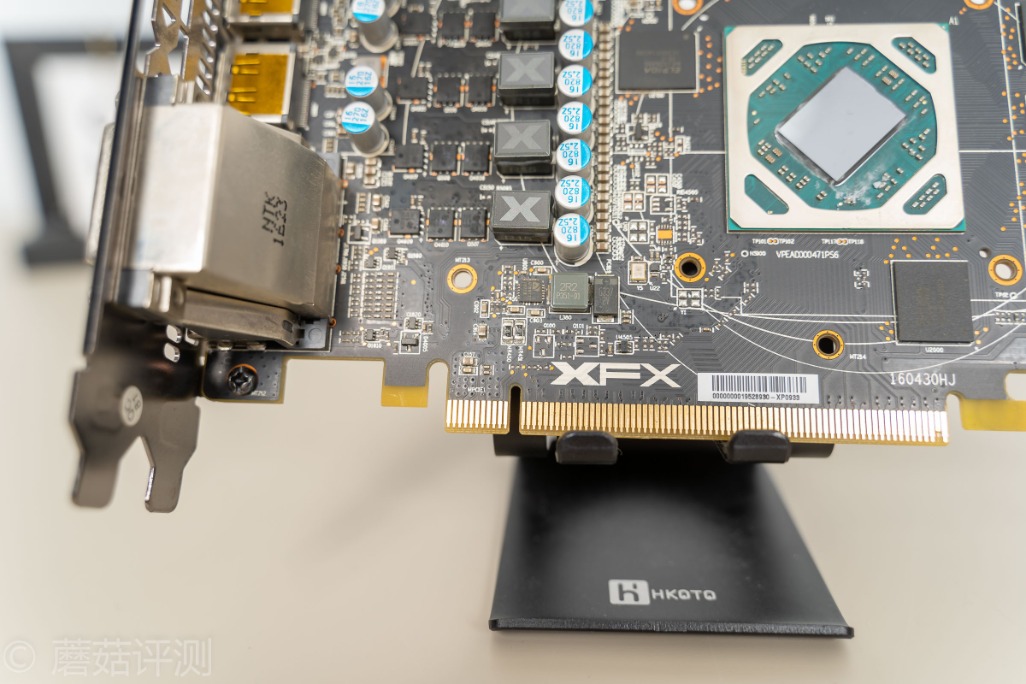

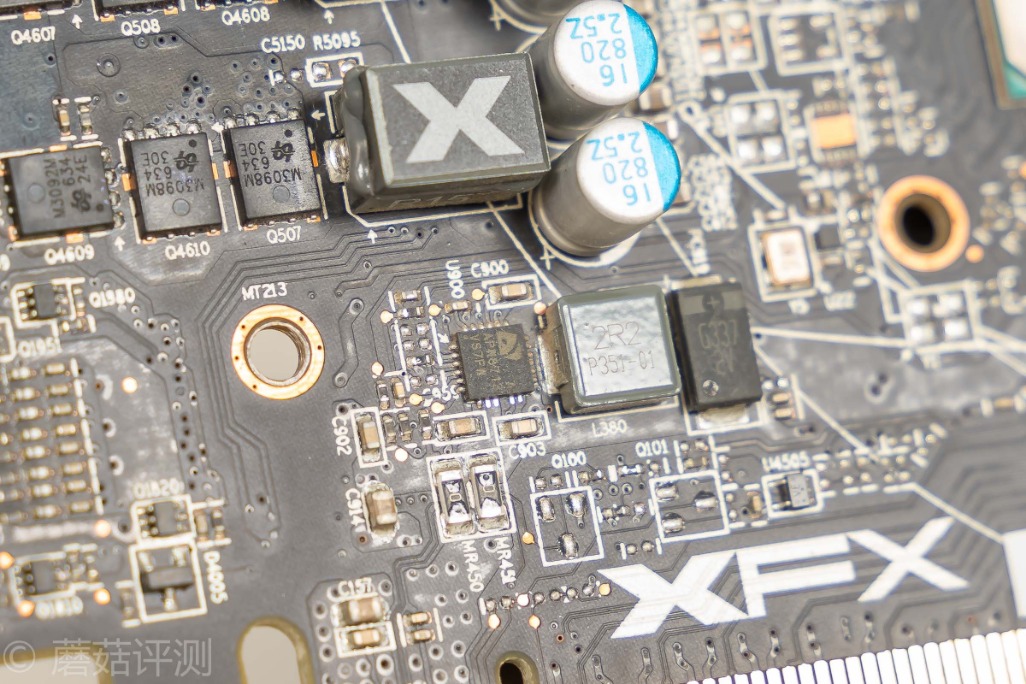

▼旁边还有一个小小的8脚芯片

▼这颗IC芯片丝印APW8722，这是一颗5V至12V的单项降压PWM控制芯片，那么，上面那个供电应该是5V供电吧

▼显卡的右下角是风扇的供电电路，各种元件

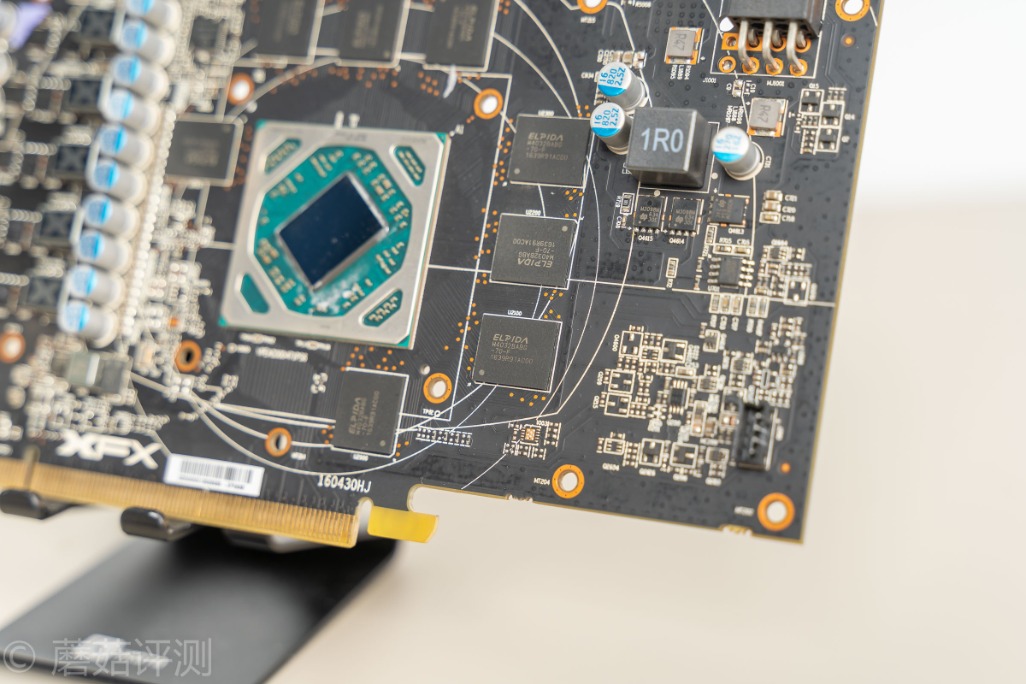

▼尔必达的显存颗粒，总共8颗

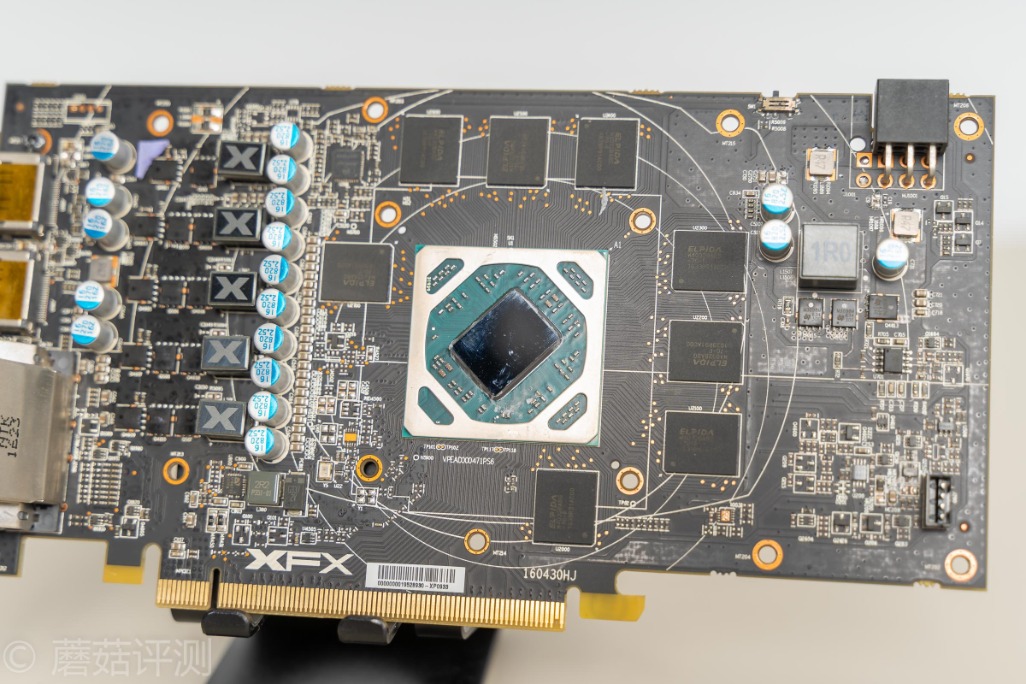

▼中间是显卡的核心，表面并没有丝印

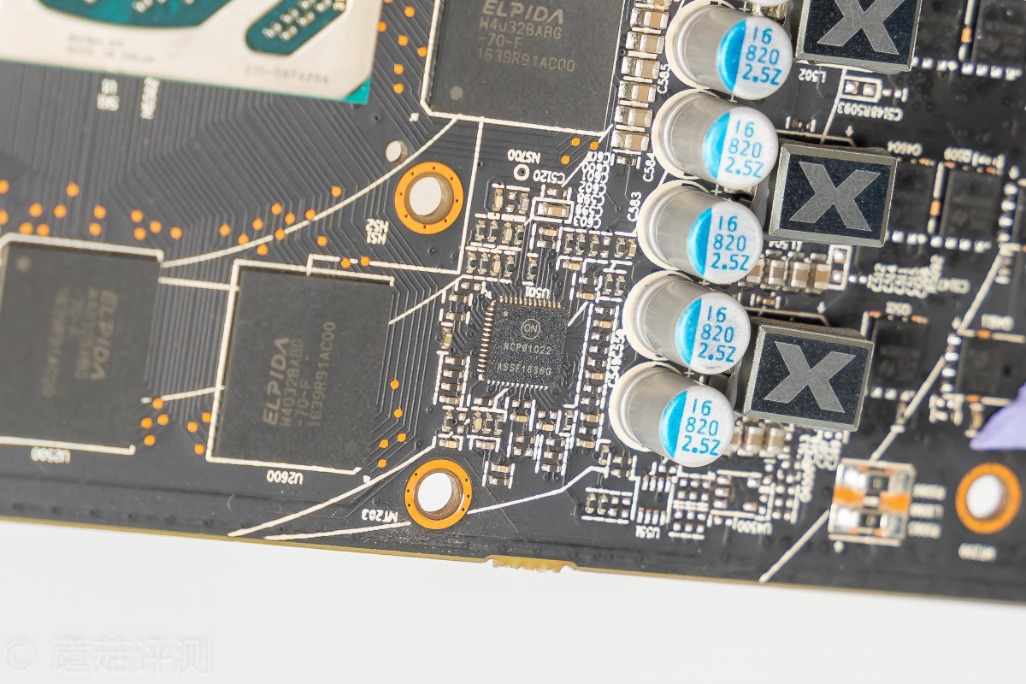

▼显卡核心的左上角有一颗PWM控制器

▼ON的NCP81022，老AMD显卡会用的、经典的PWM控制芯片，最大貌似支持4+1相控制

▼然后这里是5相供电，四相核心，一相显存

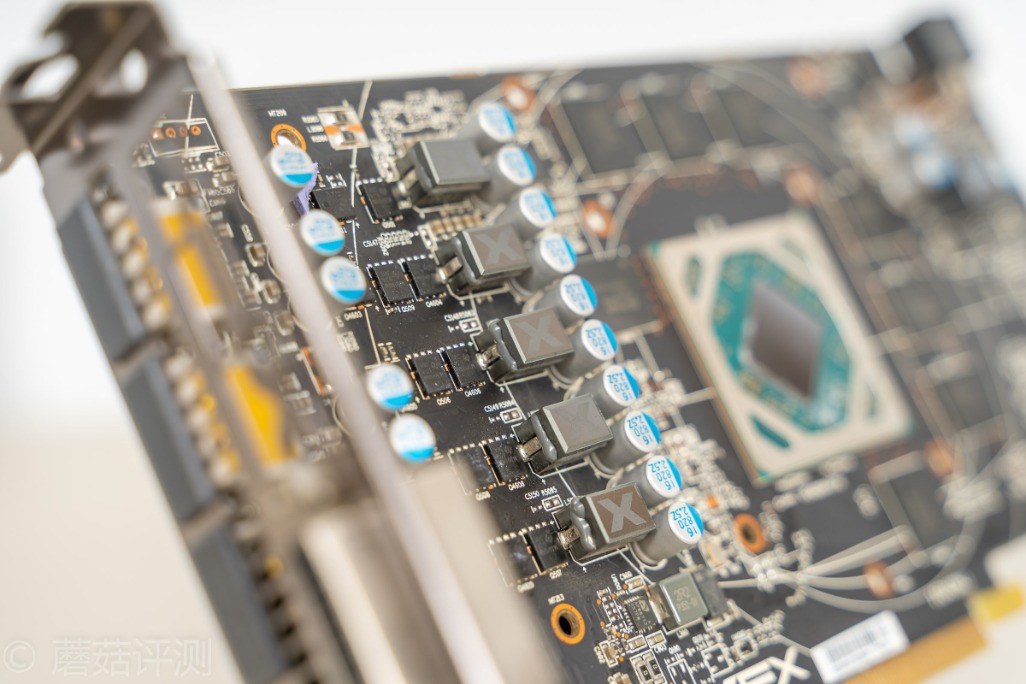

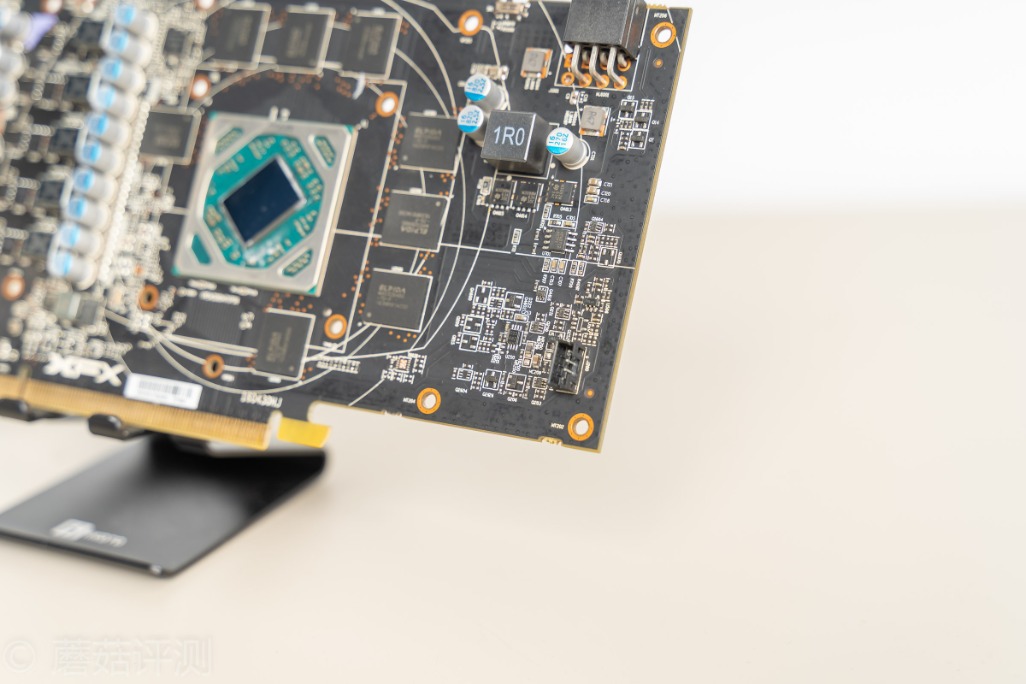

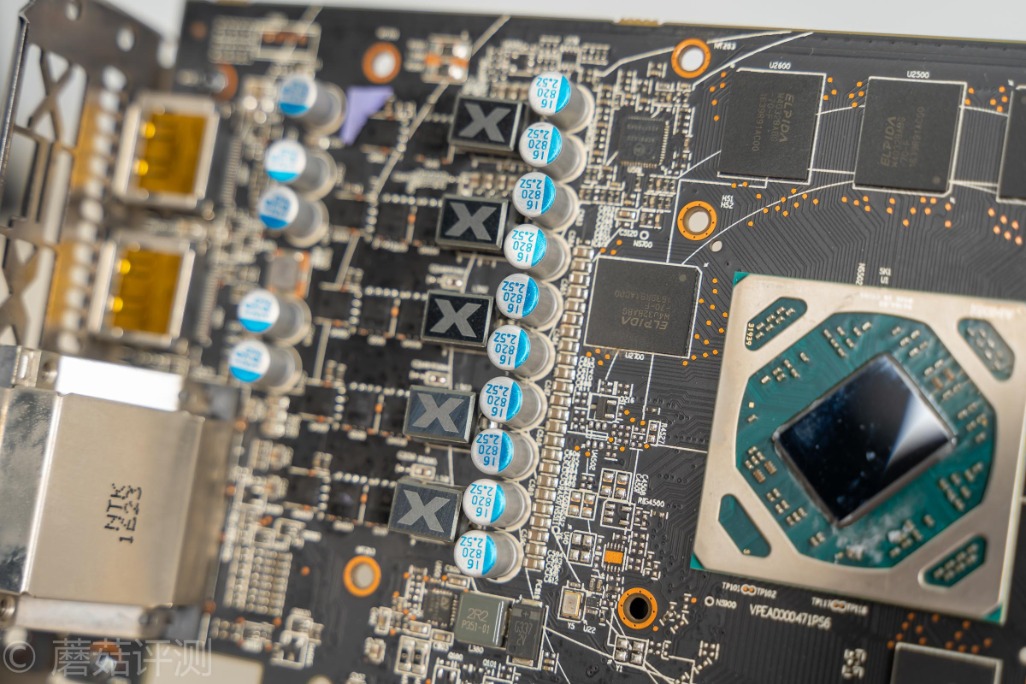

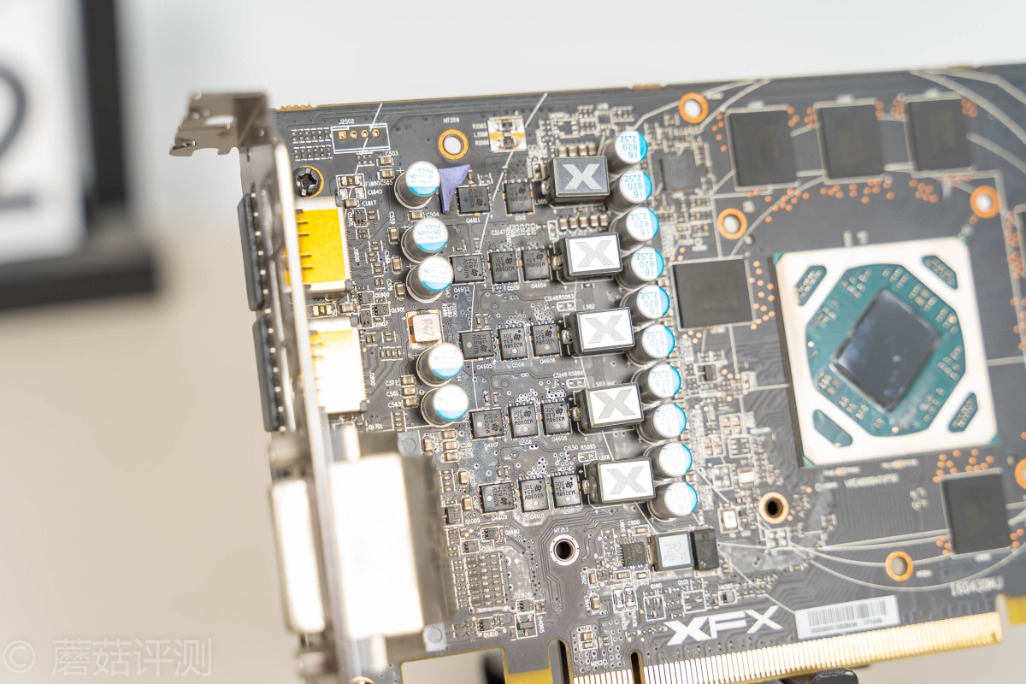

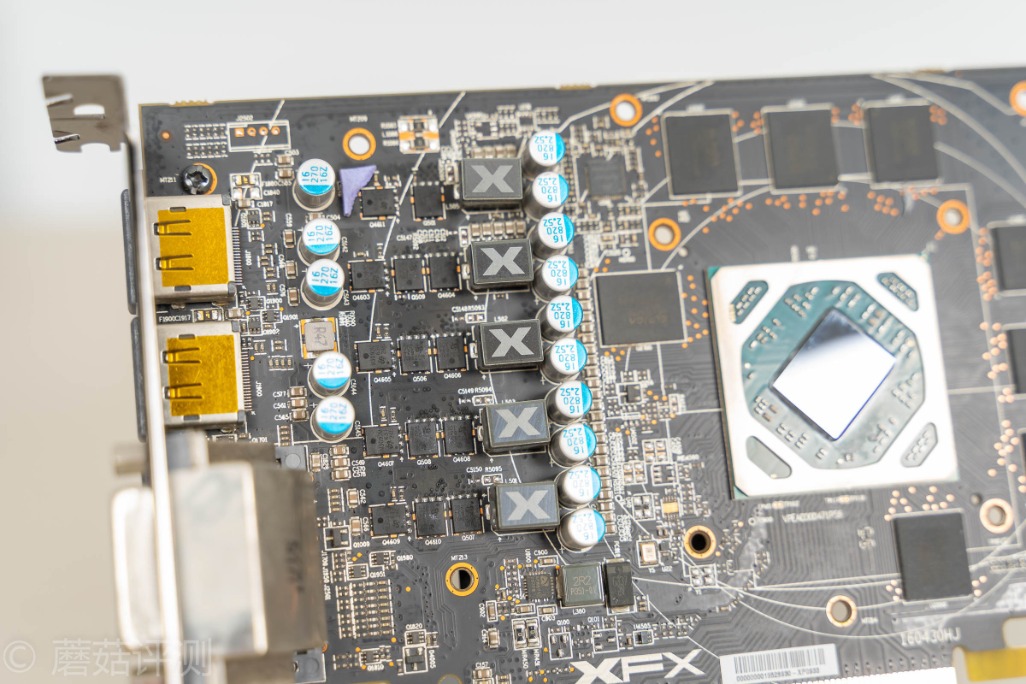

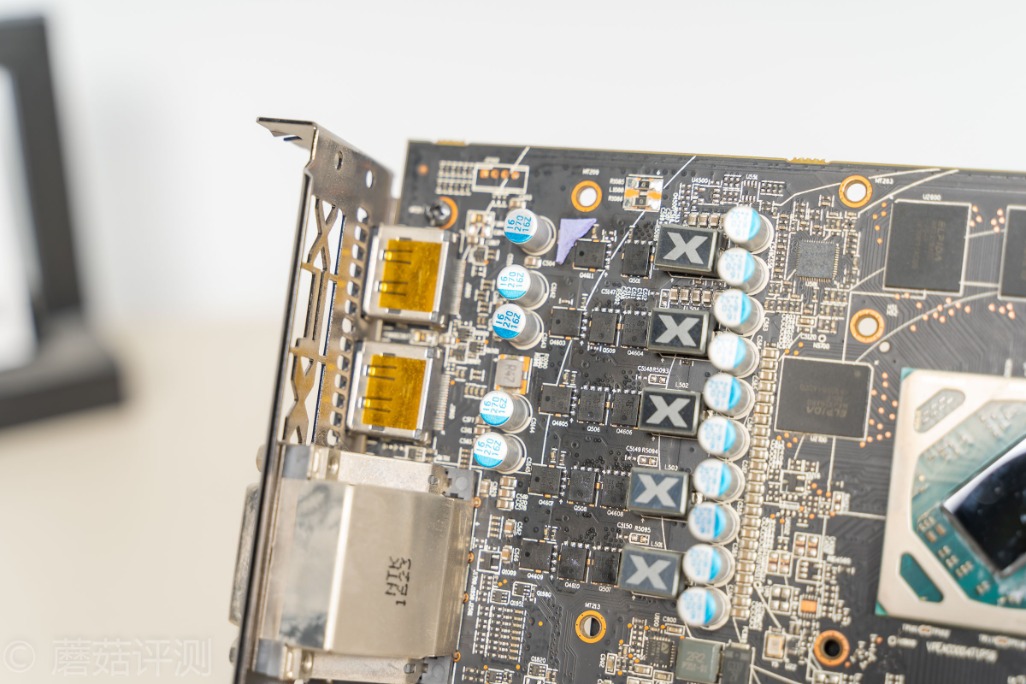

▼左侧是高压稳压滤波电容，中间是一上两下MOS管，右侧是电感和低压稳压滤波电容

▼下面四相都是一上两下，最上面的一相是一上一下，上桥是熟悉的M3092M，下桥是熟悉的M3098M

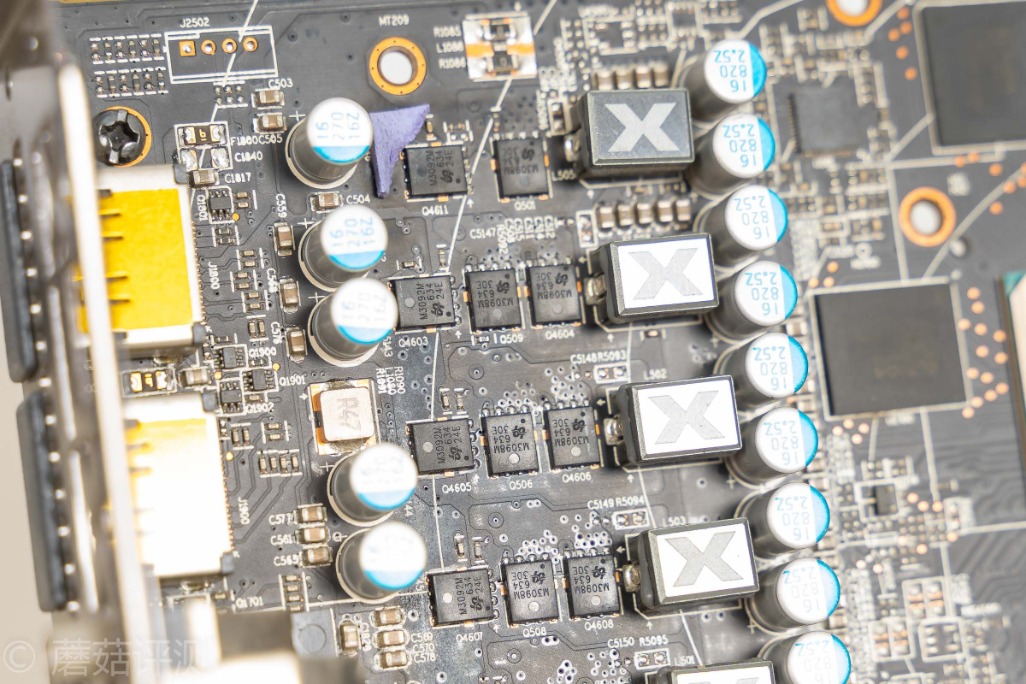

▼电感是定制电感，电感上面有X的标记

▼哇，这个电感的处理好细节啊，电感的侧面可以明显的看到溢胶，应该是针对电感啸叫问题做了专门的处理

▼低压侧稳压滤波电容，数量众多，固态电容旁边还有一排陶瓷贴片电容

▼下面是PCIe供电的电路

▼APW8712，降压转换器

▼另外，供电电路的输入部分，两颗采样电阻

▼PCIe的供电部分，两颗采样电阻

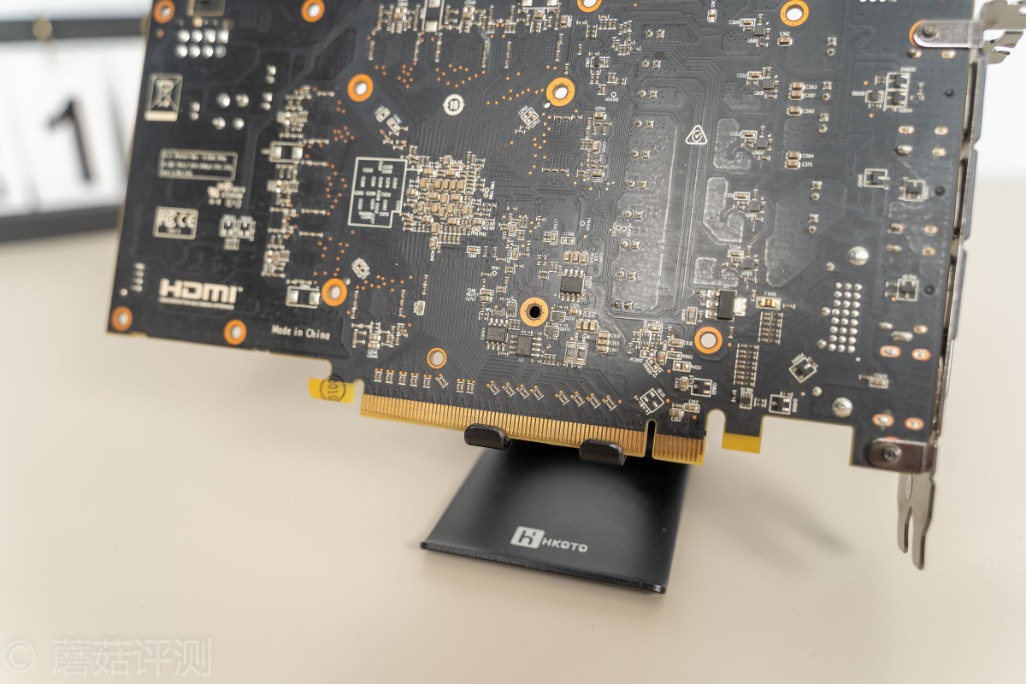

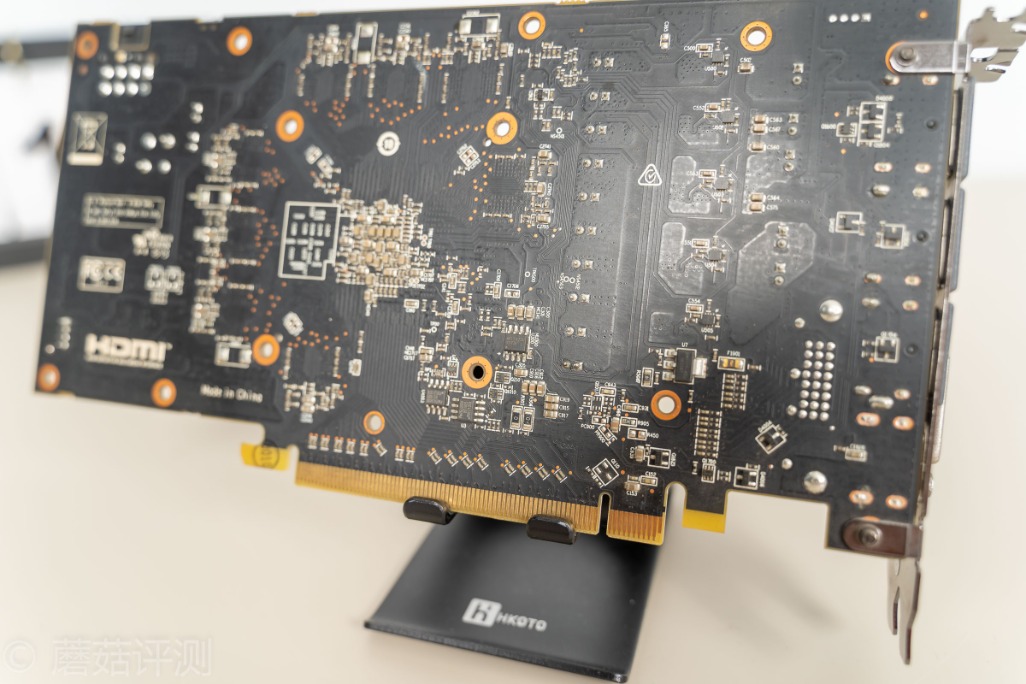

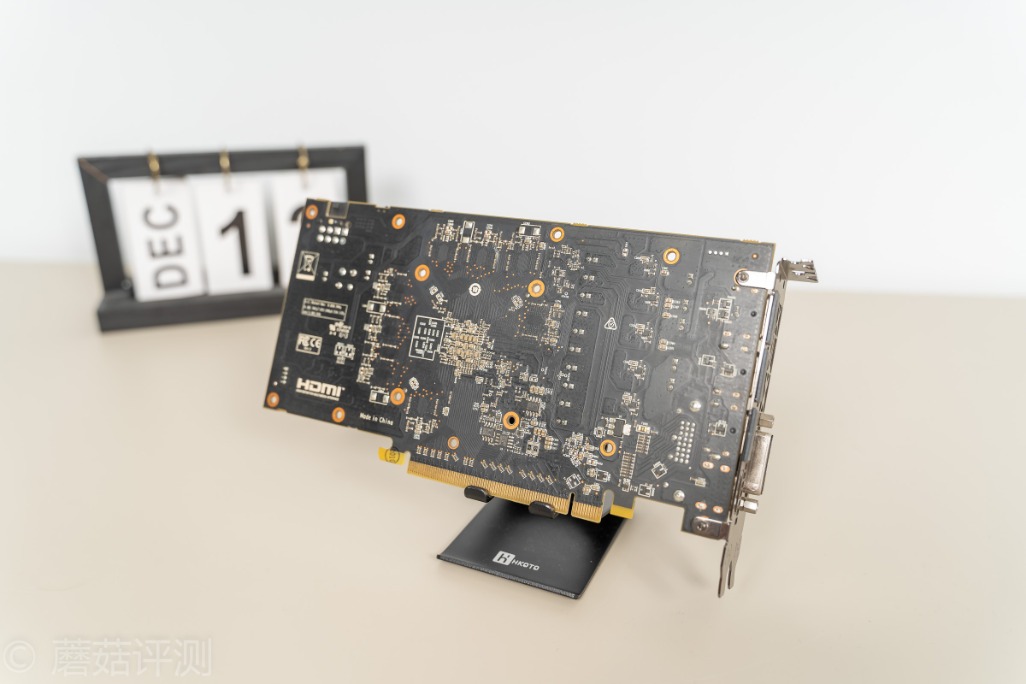

▼显卡背面，大体看一下，表面很多贴片电容

▼核心位置背面的贴片电容最多

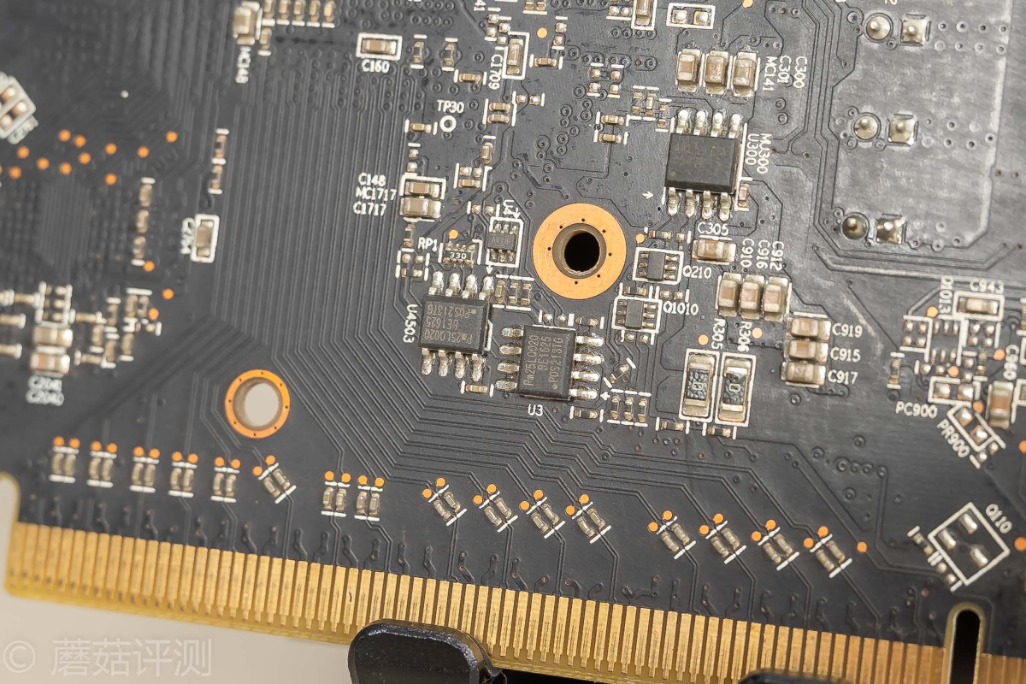

▼然后核心背面右下角有两颗8脚芯片

▼芯片丝印pm25l0020，显卡的BIOS存储芯片，两颗，和显卡顶部的BIOS切换按钮相配合

▼两颗BIOS存储芯片上面还有一颗IC，降压转换芯片

四、讯景RX470 4G黑狼版显卡 装机&测试

▼清理完之后，这块RX470显卡的外观看着干净了许多

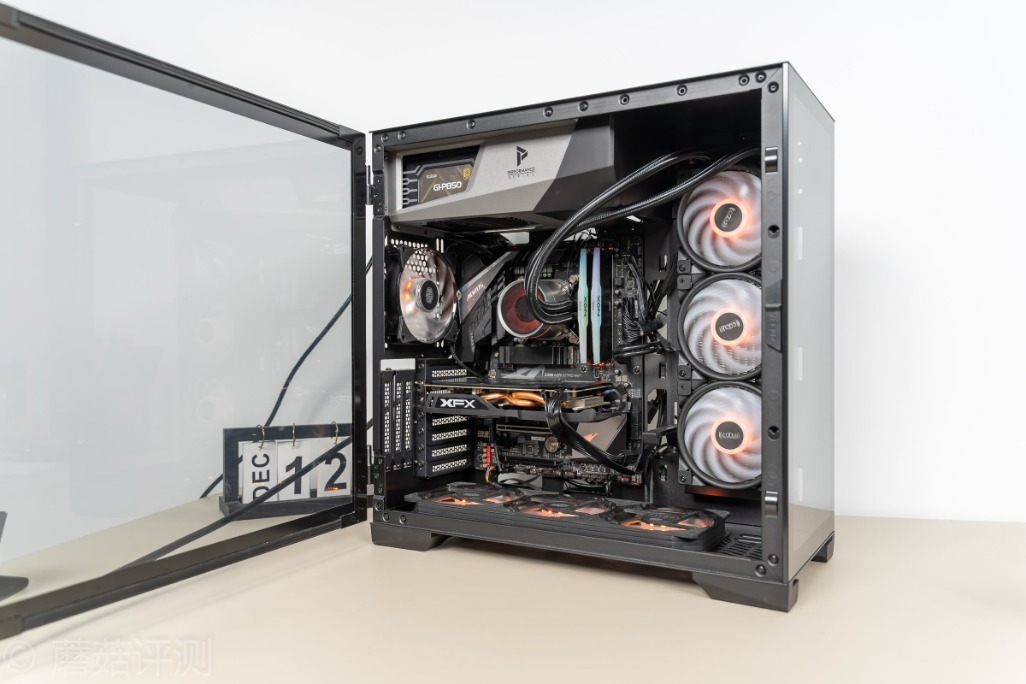

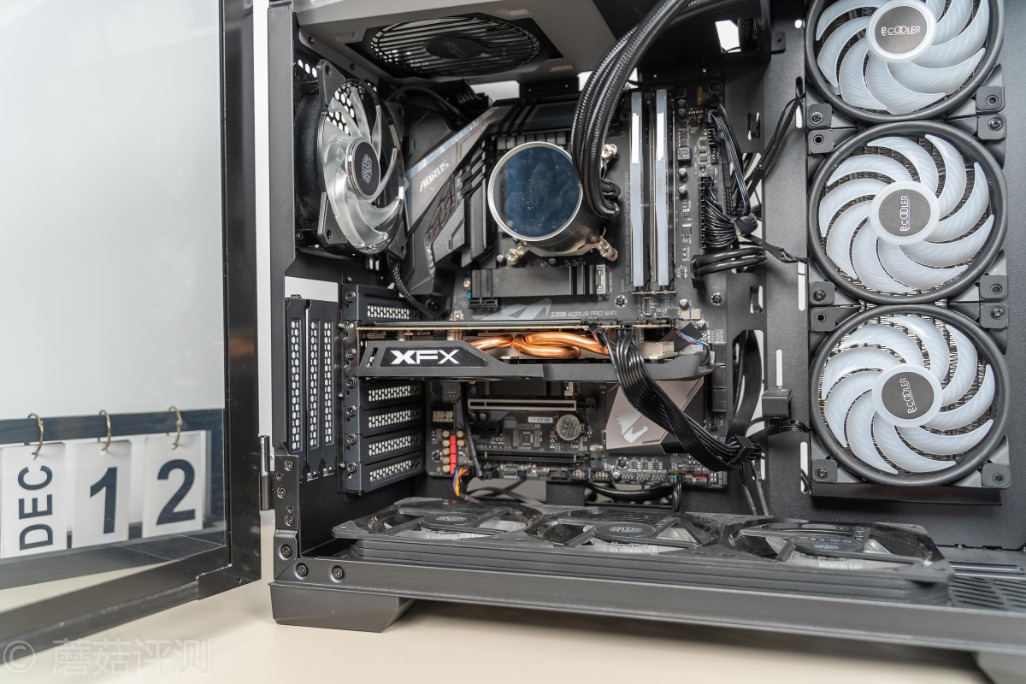

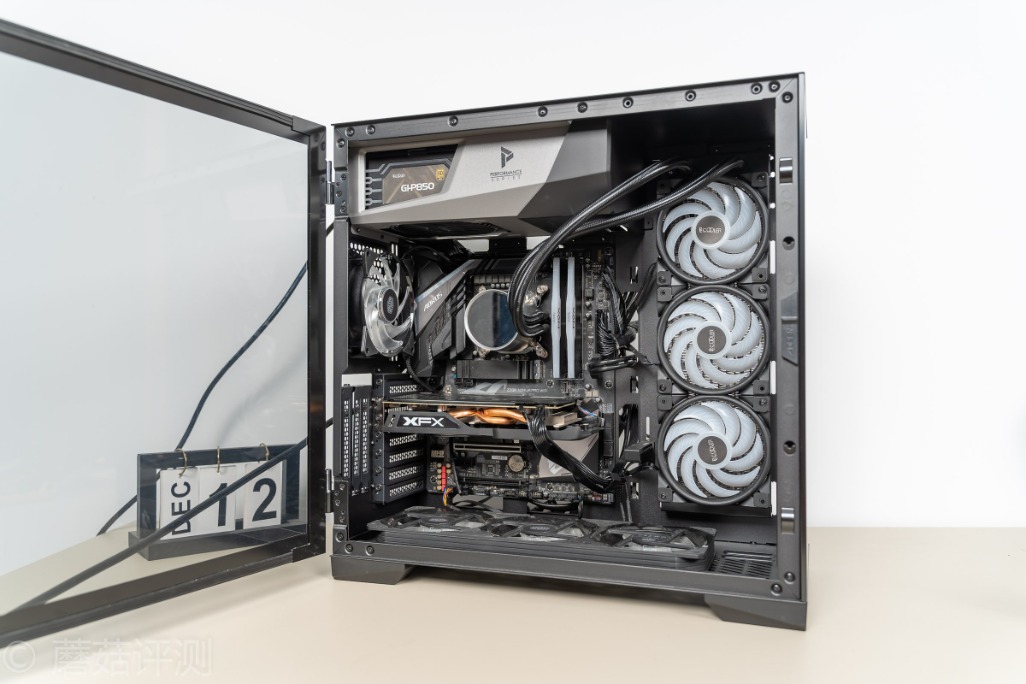

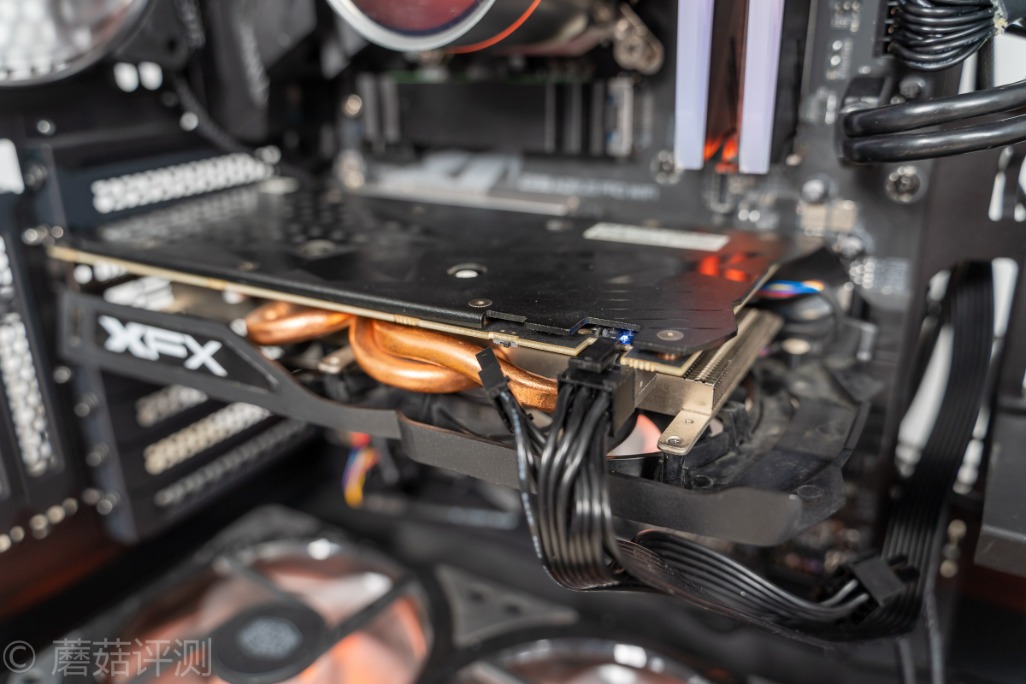

▼装进机箱内，安钛克的冰钻P120机箱，侧面的玻璃支持侧开，安装显卡非常方便

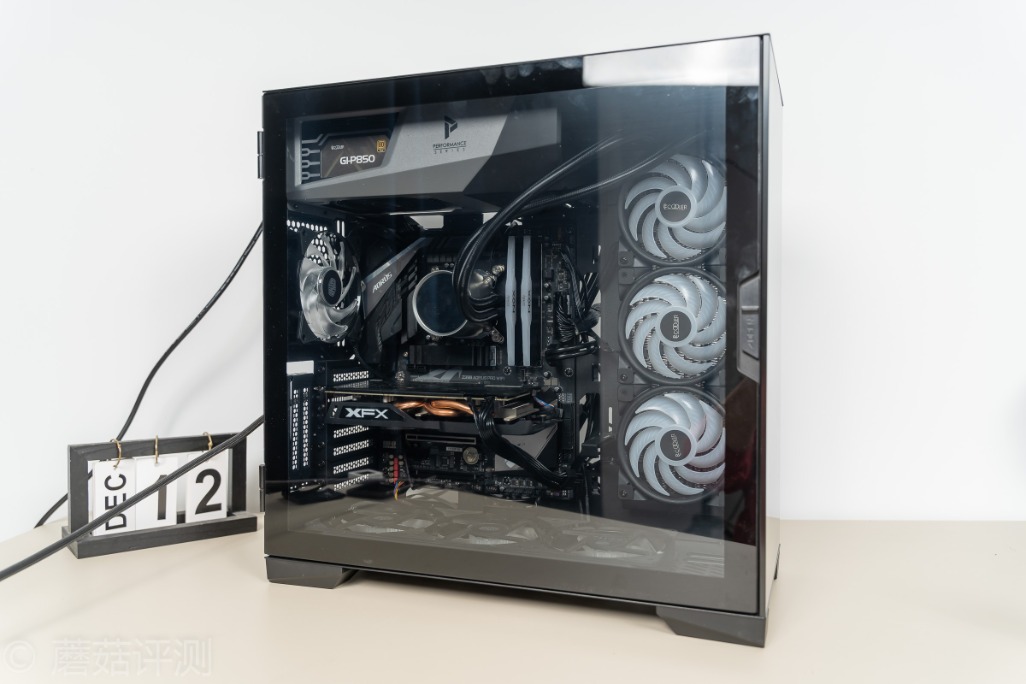

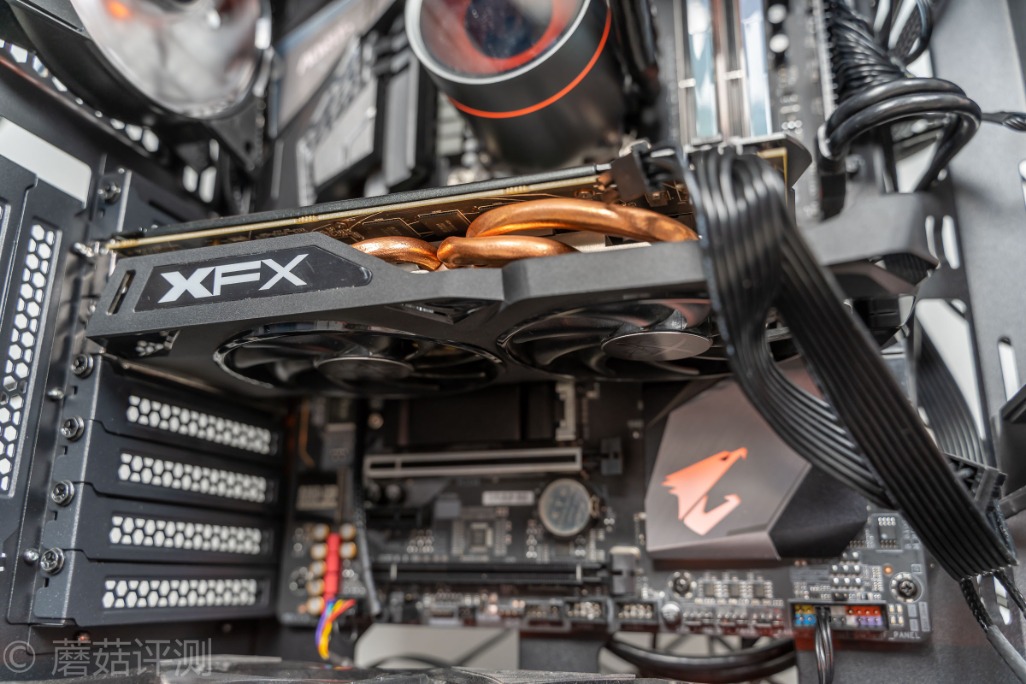

▼整体效果，看起来还是很不错的。另外安钛克冰钻P120这个机箱的显卡位置比较靠下，然后机箱下部有一把360模组扇，这把机箱风扇可以直接照顾、辅助到显卡的散热，这款机箱是比较着重显卡散热的机箱

▼盖上机箱的侧面玻璃盖板

▼开机，一次点亮，完美！

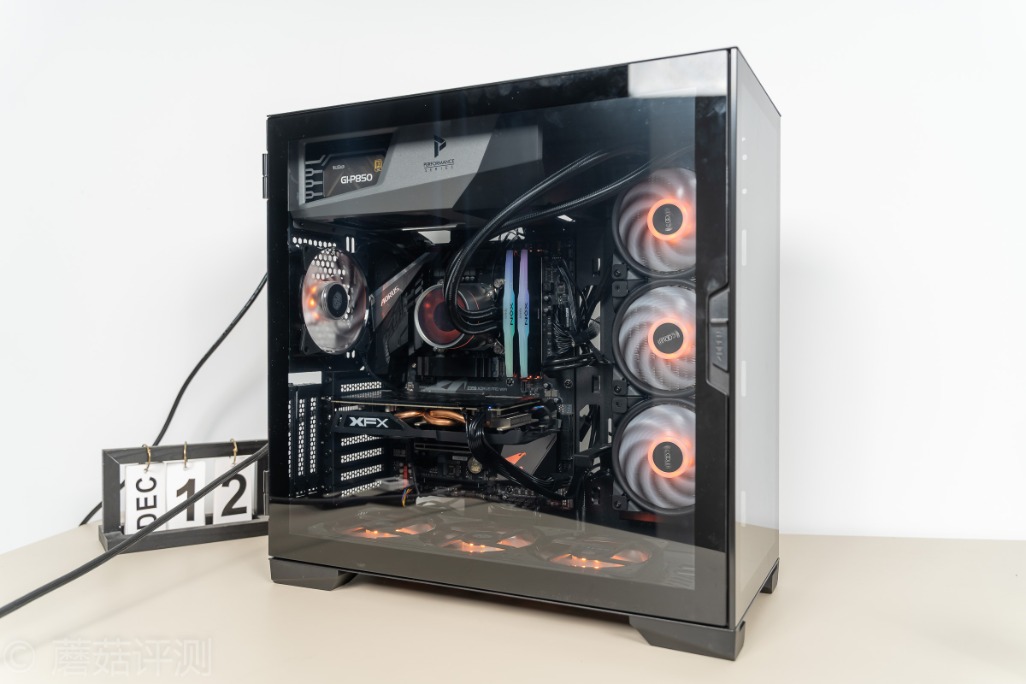

▼机箱的整体效果还是非常不错的

▼显卡自带风扇启停功能，日常待机的时候风扇不转，并且，机箱下部的机箱风扇能直接吹到显卡，让显卡的待机温度表现也非常出色

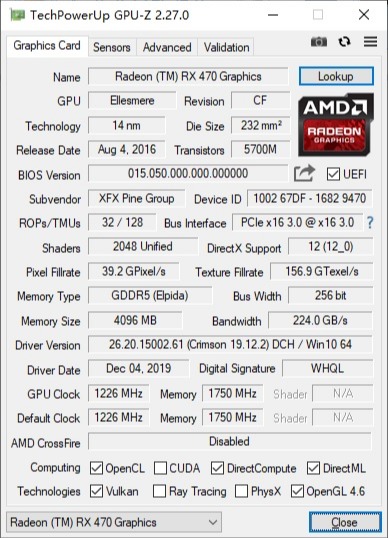

▼大概看一下GPU-Z的参数，我很好奇RX470这个两档BIOS切换是干嘛用的

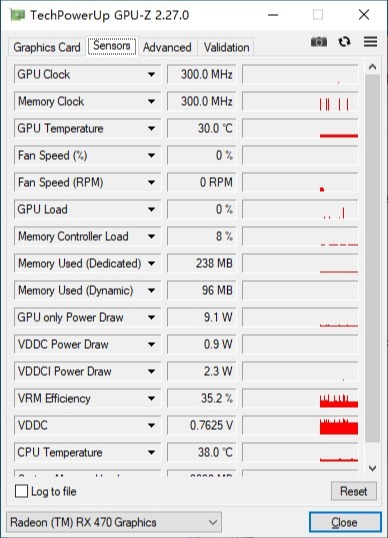

▼日常待机，核心温度在30℃左右，跟清灰之前的温度几乎一样

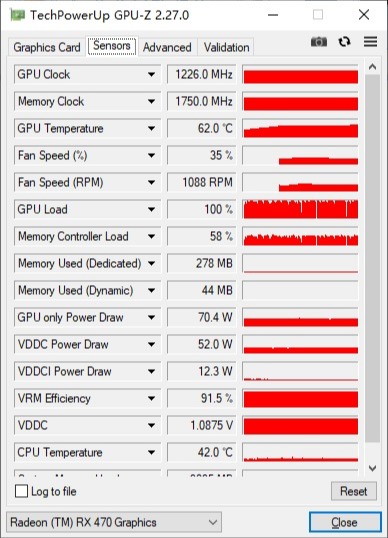

▼简单跑点压力测试，显卡的核心频率依然可以稳定在1226MHz，核心温度在62℃左右，散热风扇的转速较低，仅有1088转

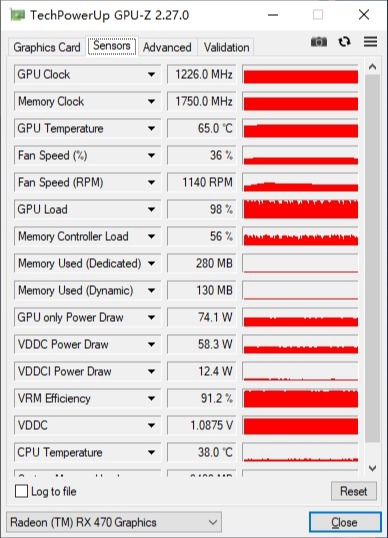

▼测试时间再长一些，核心温度最高也就65℃，风扇转速略微提高，达到1140转

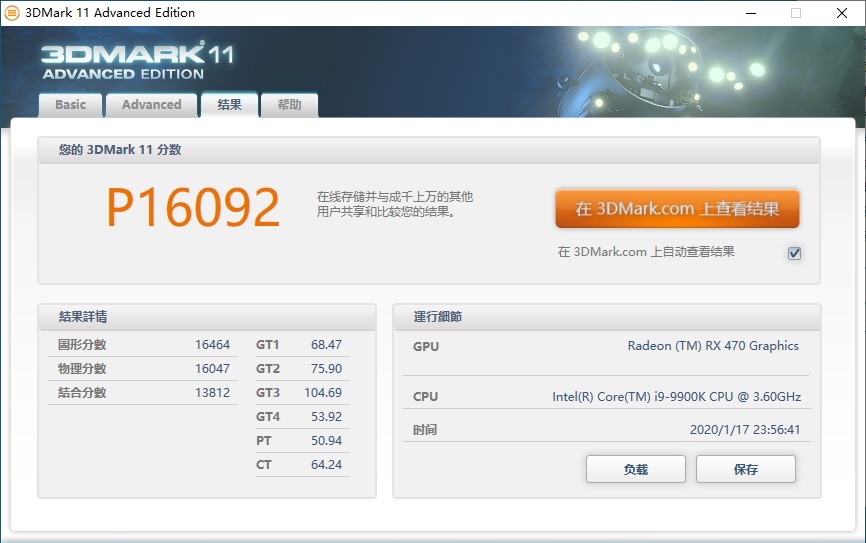

▼简单跑一下3Dmark11，P分16092，和清灰之前几乎一致

▼X分大约4322，和清灰之前也没什么区别

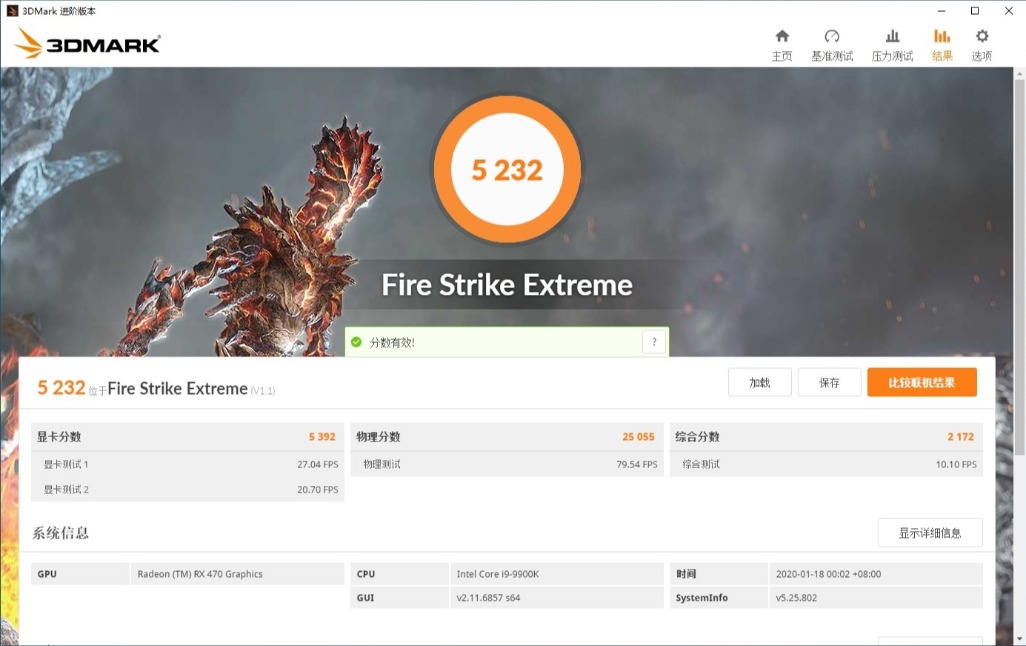

▼3Dmark的FSE模式测试，显卡单独得分5392，和之前的成绩几乎一样

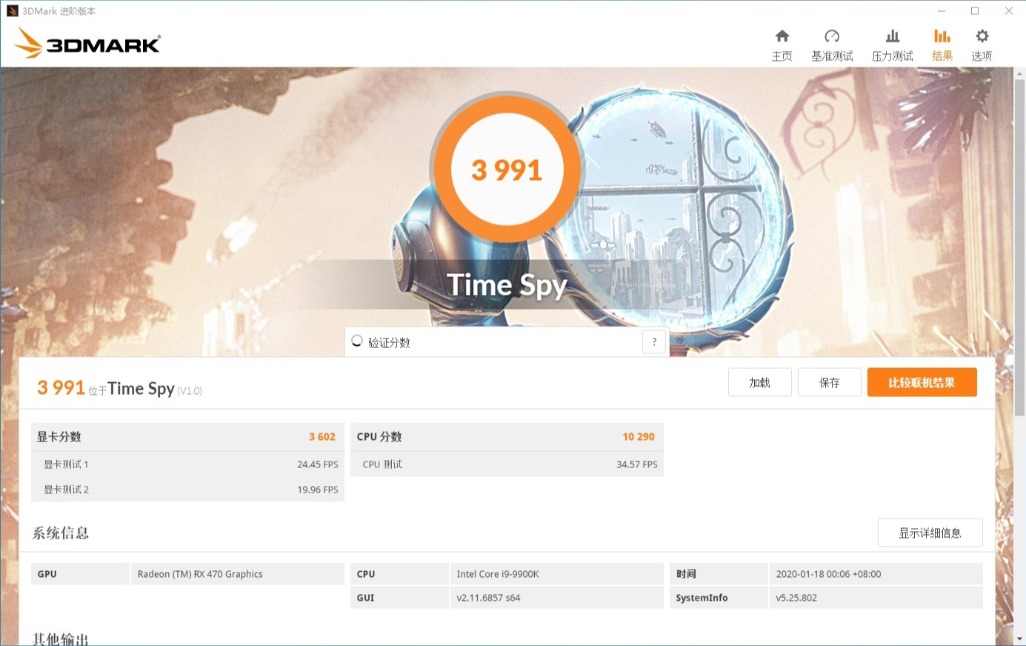

▼3Dmark的TS模式测试，显卡单独得分3602，和之前的测试也是基本一致

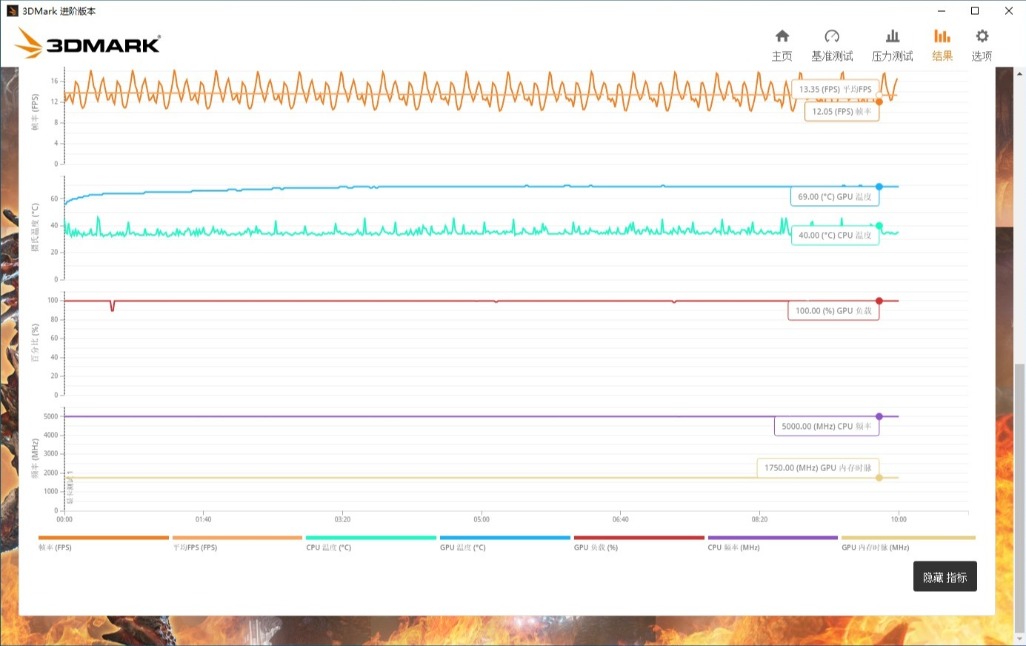

▼接着跑3Dmark的压力测试，FSU模式，显卡核心温度最高69℃，跟清灰之前一致。哎，早知道不搞了，有灰尘的话，还能降低显卡风燥

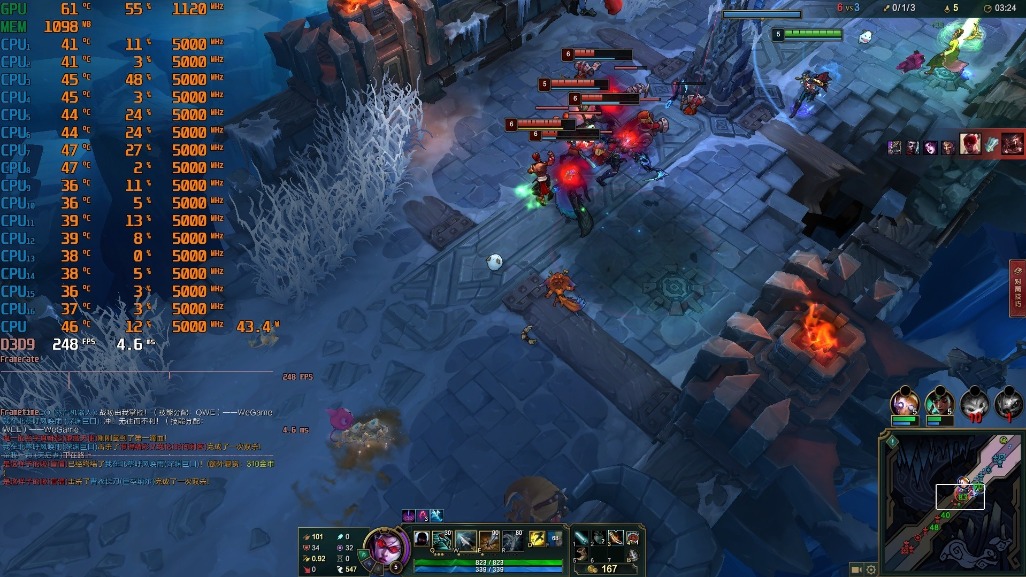

▼LOL大乱斗模式中，显卡温度在61℃左右

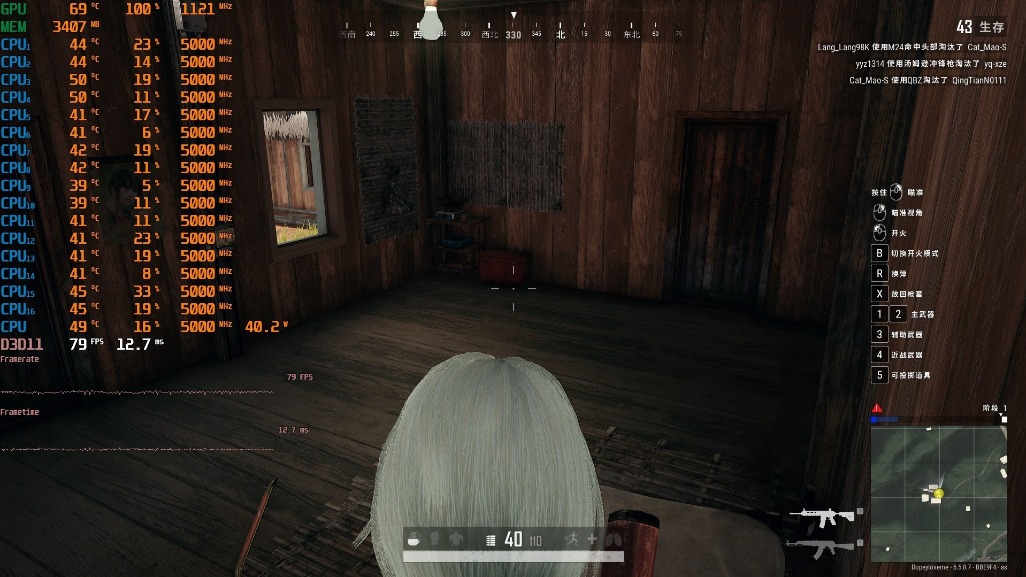

▼吃鸡游戏中，显卡的核心温度在69℃左右

▼接着关机，然后切换显卡的BIOS看看

▼开机，显卡的风扇在待机模式下依然不转，两个BIOS在风扇启停的功能方面，并没有区别

▼GPU-Z的参数也完全一致，并未看到频率方面的区别

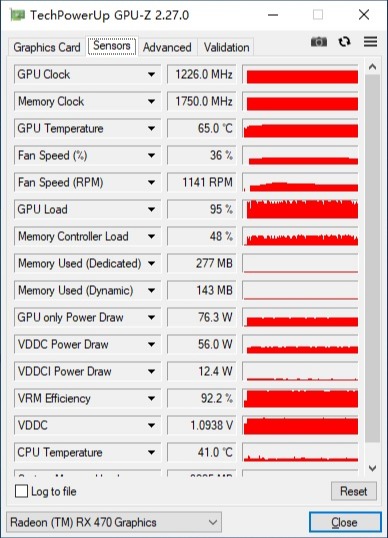

▼额，跑个压力测试，核心温度最高都是65℃，风扇转速都是36%、1141转，基本和之前完全一致，风扇转速策略方面也没啥区别。性能测试我也跑了，基本没啥区别，这里就不放图片了

五、总结

清灰前后，XFX的这块RX470的温度基本没有太大区别，待机温度、满载温度都是。使用4年，这块显卡的散热效果基本没有任何衰退，风扇上的灰尘，散热鳍片上的灰尘，对显卡的散热效果的影响都比较小，看起来还是很不错的。

另外，XFX这块RX470的这个双BIOS功能，基本等于没有。除了在刷显卡BIOS的时候有一个保险之外，或许这个双BIOS功能就没有其他影响了。
